Elektrikli kazan galant: nedir

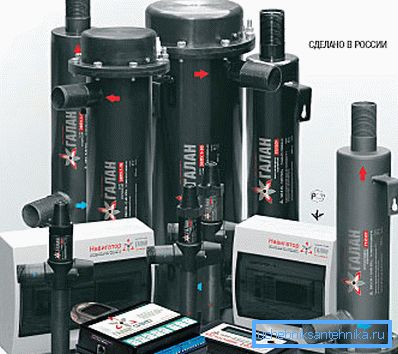

Isıtma odaları için elektrik enerjisinin kullanımı, özellikle gazlaştırılmayan alanlarda, oldukça sık olarak bulunabilir. Bu tür ekipmanlardan biri de elektrikli kazanlar Galan'ı ısıtmaktır.
Bu ünitelerin çalışma prensibi temel olarak TENovyh cihazlarından farklıdır, ancak bu fark sadece sürecin verimliliği arttıkça ve güç tüketimi azaldıkça fayda sağlar. Tabii ki, son iki özellik ön plana çıkarılabilir, bu nedenle, bu yazıda bu tür ekipmanlar hakkında konuşacağız, ayrıca bu konuyu yansıtan bir video klip göstereceğiz.

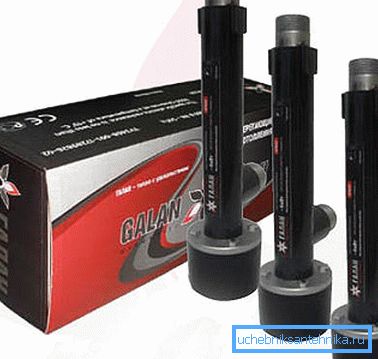

Elektrot kazanları
Nasıl çalışır
Not. Her şeyden önce, herhangi bir elektrikli ısıtma kazanı GALAN, boyutuna ve gücüne bakılmaksızın, soğutucu akışkanın iyonik yöntemi ile akış tipi bir sistemdir. Tüm bu üniteler, ısıtma tesisatı ile birlikte, radyatörler veya yerden ısıtma, Elektrik Tesisatı standartlarına ve gereksinimlerine uygun olarak ve GOST 12.1.030-81'in sadece topraklama durumunda çalışmasına izin verilir.
Pratikte, ısıtma kazanı GALANT iki polar elektrotlu bir tank ve soğutucu akışkanın giriş ve çıkışı için iki açıklıktır (çoğu zaman ısıtıcılar silindir şeklindedir).
Cihazın şebeke voltajı, değişikliğine bağlı olarak şunlar olabilir:
- ya 220V;
- veya 380V.
Fakat her durumda, mevcut frekans 50 Hz'e eşit kalır ve bu rakam bir sebepten dolayı verilir. Buradaki ısıtma prensibinin, devre elemanlarının kapanmasına dayandığı ortaya çıkmaktadır, tıpkı ısıtma elemanlarında olduğu gibi, sadece burada bir nikel spiralinin bir jumper görevi yaptığı ve burada ısı taşıyıcının kendisi olduğu görülmektedir.
Soğutucu tankın içinden geçtiğinde, elektrotların polaritesi saniyede 50 kez değişir. Sonuç olarak, iyonlar aynı frekansta hareket yönünü değiştirmek zorundadırlar. Böyle bir hızdan, sıvının ısısı yükselir, yani fiziğin dilinde, iyonlaşmanın bir süreci vardır (bazı insanların düşündüğü gibi elektroliz olmaz).
Sıvı batırılmış bir elektrot tarafından rahatsız edilenler için (ne kadar kötü olursa olsun!), Güvenlik talimatlarının bu olasılığı ve bunun nedenini içermediğini söyleyebiliriz.
Akım, bildiğiniz gibi, en az dirençli yol boyunca geçer ve bu yol, çubukların iki ucu arasındadır ve ısınma haricinde ısıtma devresindeki sıvıyı hiçbir şekilde etkilemez. Ayrıca, bir ısıtıcı sızıntısı durumunda yangından korkanlara da güvenebilirsiniz - bir sıvı sızıntısı durumunda, elektrotlar arasındaki devre açılır ve sistem doğal olarak kapanır.
| Ölçüm kategorisi | Kazanı isimle kullanma imkanı | |||||||
| Ocak 2 | Ocak 3 | Ocak 5 | Ocak 6 | Gayzer 9 | Gayzer 15 | Volkan 25 | ||
| Odağın metreküp cinsinden boyutları (m3) | 80 | 120 | 200 | 250 | 340 | 550 | 850 | |
| Anma güç tüketimi (kW) | 2 | 3 | 5 | 6 | 9 | 15 | 25 | |
| Anma gerilimi (V) | 220 | 220 | 220 | 220 | 380 | 380 | 380 | |
| Odanın yeterli izolasyonu ile ortalama güç tüketimi (kW / h) | 0.5 | 0.75 | 1.25 | 1.5 | 2.5 | 4 | 6.6 | |
| Her fazın maksimum akım gücü (A) | 9.1 | 13.7 | 22.7 | 27.3 | 13.7 | 22.7 | 37.5 | |
| Elektromekanik versiyonda otomasyon için nominal akım (A) | 10 | 16 | 25 | 32 | 3 ila 16 | 3 ila 25 | 3 ila 40 | |
| Bakır tel bölümü (mm2) | 220 | 4 | 4 | 4 | 6 | - | - | - |
| 380 | - | - | - | - | 4 | 4 | 6 | |
| Isıtma sisteminde gerekli (önerilen) soğutma sıvısı miktarı (l) | 20 - 40 | 25- 50 | 30 - 60 | 35 - 70 | 50 - 100 | 100 - 200 | 150 - 300 | |
| Kazanın (mm) içindeki soğutucunun giriş ve çıkışındaki boruların iç çapı (DN) | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
| Birim uzunluğu (mm) | 250 | 275 | 320 | 335 | 360 | 410 | 460 | |
| Birim ağırlığı (kg) | 0.85 | 0.9 | 1.05 | 1.1 | 5.0 | 5.3 | 5.7 |
Bu tabloyu kullanarak, eviniz için kazanın modifikasyonunu seçebilirsiniz.
Not. Galan sisteminin çeşitli modifikasyonlarından çalışan ısıtma sistemleri, termostatlarla desteklenebilir. Radyatörler veya kazan otomatikleri üzerine monte edilebilirler ve odadaki mikro iklimin durumunu izlerler.
bağlantı

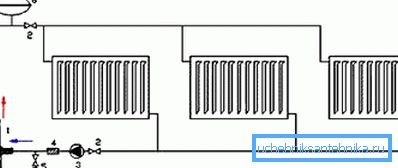

- Üst diyagramda, elektrikli ısıtma kazanı GALAN'ın radyatör ısıtma devresine nasıl bağlı olduğunu görebilirsiniz.. Her şey çok basittir - ana şey, kazanın kendisinin ve sistemin ihtiyaçlarının oranını doğru bir şekilde hesaplamanızdır, ancak bunu yapmak kolaydır - radyatörlerin pasaportunda ve kazanın pasaportunda bu verileri her zaman okuyabilirsiniz. Ama şunu da unutmamalıyız, her şeyden önce, oda için gerekli gücü hesaplamanız gerekir.
- Bir yerden ısıtma sistemini bağlarken, bunu yıkadığınızdan emin olun ve bir inhibitör Projektör - daha önce başka bir ısıtıcı varsa, o zaman kazanın ayarlanması için sıvının yoğunluğunu ayarlamanıza izin vermeyecek şekilde devre içinde mutlaka tuz var demektir.. Yakıt doldurma sistemi damıtılmış su olmalıdır.

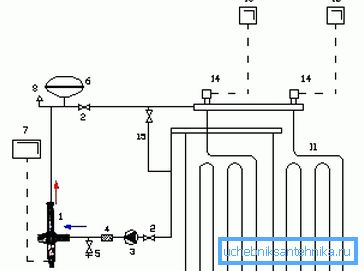

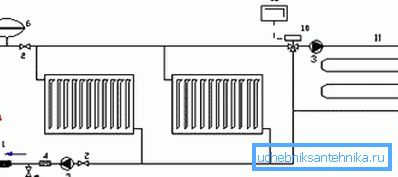

- Ayrıca, kendi iki devreli sisteminizi - radyatörlerin ve kazanın kurulumunun iki üst tesisata benzediği ısıtmalı bir zemine bağlayabilirsiniz.. Ancak bu devreler soğutma sıvısının farklı sıcaklığına ihtiyaç duyarlar, bu nedenle ısıtılmış zemin üzerindeki besleme borusuna üç yollu bir vana (10) çarpılır. Bu cihaz yerden ısıtma sisteminde yeterli sıcaklığa ulaşıldığında sıcak suyu dönüş borusuna otomatik olarak tahliye edecektir.
Sonuç
Aynı kapasitedeki ısıtma kazanı ile karşılaştırıldığında GALAN fiyatının daha az olacağı unutulmamalıdır. Ayrıca, ısıtıcının her zaman besleme borusunun üzerinde olması ve dik bir konumda olması gerektiğini unutmayın. İlk 120 cm çıkış galvaniz borudan yapılmalıdır.
