Ev için ısıtma pompaları: amaç, cihaz, seçim kriterleri,

Evin ısıtma pompası, soğutucunun zorlanmış sirkülasyonu olan sistemler için zorunlu bir birimdir. Modern programların çoğu, zorunlu ilkeye tam olarak dayanır, bu yüzden bir dolaşım aygıtını seçme sorunu çok önemlidir. Isıtma için bir pompa seçmenin temel özellikleri ve kriterleri hakkında konuşacağız.

Isıtma sirkülasyon pompası

randevu

Isıtma sistemlerinde soğutucu akışkanının iki tür organizasyonu vardır:

• doğal;
• ve zorla dolaşım.

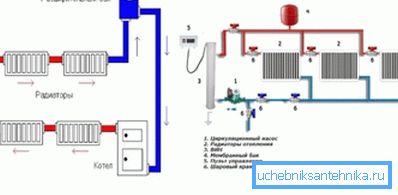

Doğal dolaşım, küçük basit bağlantı şemalarında mümkündür, ancak geniş ve dallı boru hatları, akışkanın zorlanmış hareketini gerektirir.

Daha önce, bir ünite olmayan bir özel evin ısıtılması, üniteler kısa tedarik edildiğinden ve oldukça pahalı olduğu için kullanıldı. Ayrıca, tüm yerleşimler elektriklenmemiş ve pompanın motoru elektrik enerjisiyle güçlendirilmiştir.

Bununla birlikte, şimdi bile küçük sistemler zorla dolaşım ile yapmaya çalışırlar, çünkü bu ısı transferinin verimliliğini arttırır, ısıtma verimliliğini arttırır ve soğutma sıvısı için gaz tüketimi sırasıyla azalır. Zorunlu sirkülasyonlu şemalarda yakıt ekonomisi, farklı sıcaklıklardaki tabakaların konvektif hareketi nedeniyle suyun doğal hareketine kıyasla% 30'a kadar çıkabilir.

Dikkat edin! Sirkülasyon pompası, pompanın bir elektrik motoruyla çalışması nedeniyle soğutma sıvısının zorlanmış hareketinin düzenlenmesi için gereklidir.

Kollektör-kiriş dağılımlı çok devreli devrelerde, boru hattında ortaya çıkan büyük hidrolik direncin sebebi ile birkaç kata ve büyük ısınma alanlarına sahip binalarda ısıtma sisteminde normal doğal sirkülasyon mümkün değildir. Bu direncin üstesinden gelmek için bir sirkülasyon pompası gereklidir.

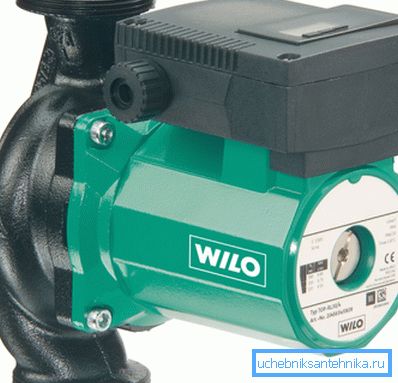

Cihaz ve çalışma prensibi

Pompanın bir evi ısıtmak için nasıl tasarlandığını anlayalım. Netlik için, cihazın ana bölümlerinin şemasını kullanırız:

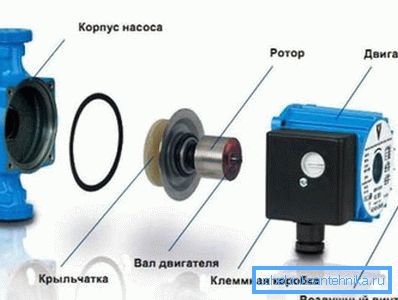

Yani, aşağıdaki birimler ünitenin bir parçasıdır:

• Pompanın gövdesi, dökme demir veya paslanmaz çelikten yapılmıştır. İşte, su akımlı dönen çarkın yakalanması ve belirli bir yönde pompalanması;
• Stator sargıları ile motor gövdesi. Sargılarda, rotorun hareket etmesine neden olan dönen bir manyetik alan indüklenir;

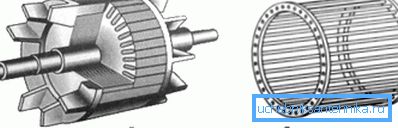

• Stator alanının dönen armatür alanıyla (asenkron çalışma prensibi) etkileşime giren bir akımı indüklediği motorun sincap kafesli rotoru;
• Torku pervaneye ileten seramik yataklı motor şaftı;
• Şaft üzerinde dönen ve onu taşıyan sıvıyı yakalayan pervane;
• Pervane ve rotor arasında, suyun motora girmesine izin vermeyen koruyucu bir manşon bulunur;
• Kontrol ünitesi, hız anahtarı veya frekans dönüştürücü ile terminal kutusu;
• Fazla hava çıkarmak için hava vidası.

Bu tür bir makinenin çalışma prensibi aşağıdaki gibidir: stator sargısına alternatif bir akım verilir ve bir çift sargı ile 3600 rpm'lik bir dönme frekansı olan bir darbeli (dönen) manyetik alan oluşturur. Kuvvet alan çizgileri sabit rotor ile kesişir ve rotor alanını oluşturan sargısında bir akım oluşturur.

Statorun dönen alanı rotoru yakalar (çeker) ve onunla birlikte dönmesine neden olur. Şaft, rotora sıkı bir şekilde bağlanmıştır ve bu nedenle, kuvveti, pompa gövdesindeki sıvıyı pompalayan ve sistemde dolaşım oluşturan, üzerinde bulunan pervaneye aktarır.

Dikkat edin! Ünitenin normal çalışması için pompa suyla doldurulmalıdır, aksi takdirde sıvı yakalanmaz ve pervane boşta döner.

Kontrol ünitesi, klemenslerin değiştirilmesi (armatür sarım çiftlerinin sayısını ekleme veya azaltma) veya alternatif akımın frekansını çevirerek şaftın dönüş hızını ayarlamanıza izin verir.

Seçim Kriterleri

Uygun cihazı seçmek için aşağıdaki parametreleri bilmeniz gerekir:

1. Pompanın vermesi gereken basınç. Su kolonunun metre cinsinden ölçülen boru hattının toplam hidrolik direncine eşittir;
2. Birim performans. Hesaplamalarla hesaplanan sistemdeki soğutucu akış hızına eşittir;

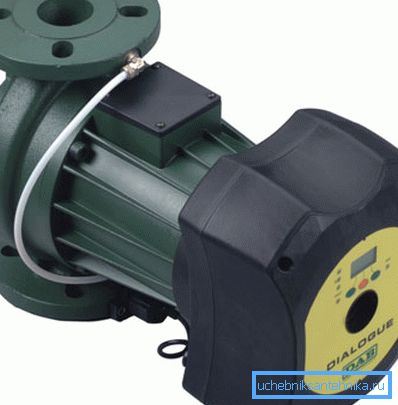

3. Boyutları birleştirmek. Motor muhafazasında belirtilir, daha sık iki tip vardır - sırasıyla 25 ve 32 mm veya 1 ve 1.25 inç;
4. Ürünün montajı veya genel boyutları. Ünitenizin boru hattına uyması için bunlar dikkate alınmalıdır.

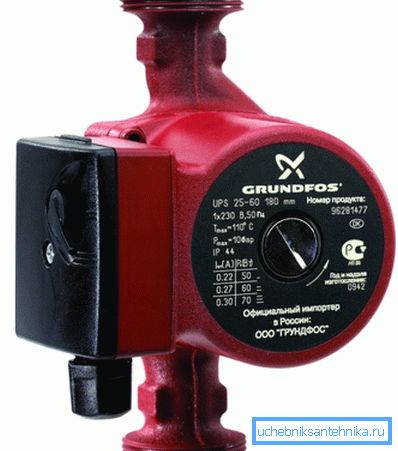

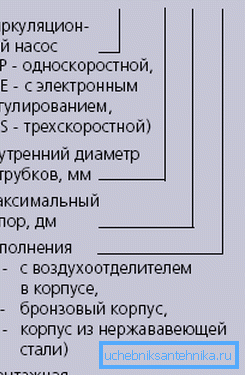

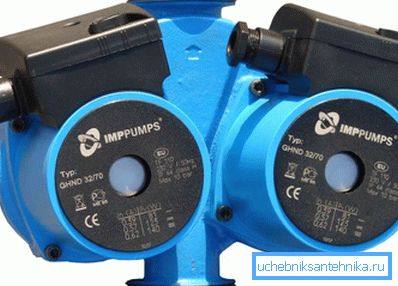

Dikkat edin! Durum etiketine bakarsanız, orada sayısal bir oran göreceksiniz, örneğin, 32/70. İlk sayı bağlantı boyutunu milimetre cinsinden gösterir, ikincisi - decimeters içindeki basınç, yani 70 metre su sütunudur.

Sistemdeki basınç, formül tarafından oldukça basit bir şekilde hesaplanabilir.

H = F * s, burada:

• H - metre su sütununda başı;
• F - bodrum kat içeren kat sayısı;
• c - bir binanın bir katındaki hidrolik kayıpların değerine eşit ortalama katsayısı. SNiP'ye göre, iki borulu sistemlerde 0,7 - 1,1 m, kollektör kiriş sistemleri için 1,16 - 1,85 m.

Özel bir evin boru hattı için katsayının maksimum değerini alması gerekir.

Performans, basitleştirilmiş bir şemaya veya akış basıncı özelliklerine göre hesaplanır. Hesaplama için basitleştirilmiş formül:

Q = W / 1.163 * 20 = 0.043 * W, burada:

• Q - performans;
• W, odanın ısıtılması için gerekli ısı enerjisi miktarıdır.

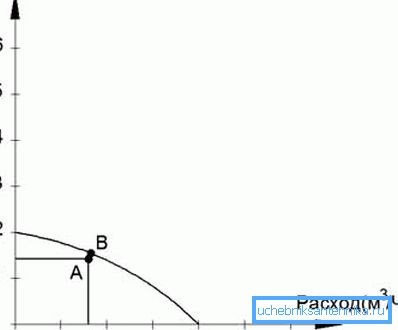

Basıncı ve performansı bilerek, pompanın çalışma noktasını belirleyebilir, grafiğin dikey eksenindeki basınç değerini ve akış hızını - yatayda ayarlayabilirsiniz. Ardından, kataloğa göre, çalışma noktasının tanımladığımız noktaya mümkün olduğunca yakın olduğu bir cihazı alabilirsiniz:

Montaj çalışması

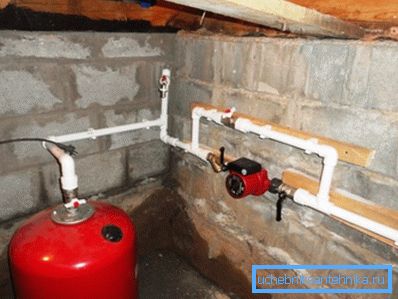

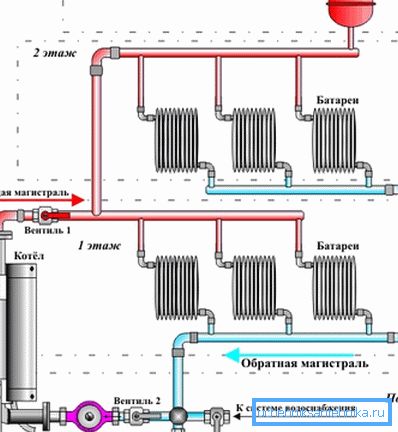

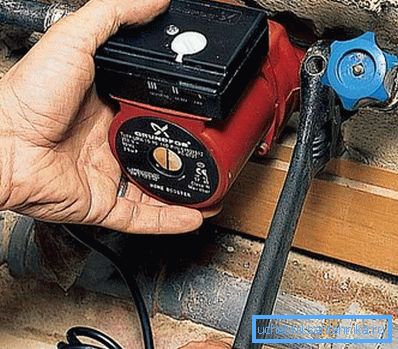

Yükleme talimatları kendiniz yap pompa oldukça basittir. Devrenin bu bölümünde, soğutucu akışkanın en düşük sıcaklığından dolayı, kazandan uzak olmayan geri dönüş borusuna monte edilir.

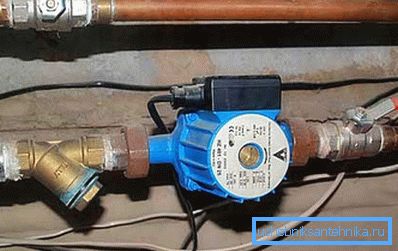

Ürüne girmeden önce, kaba bir su filtresi kesilir, filtre öncesinde ve pompadan çıktıktan sonra, bilyeli valfler monte edilir, böylece cihaz suyu boşaltmaksızın değiştirme veya tamir için çıkarılabilir.

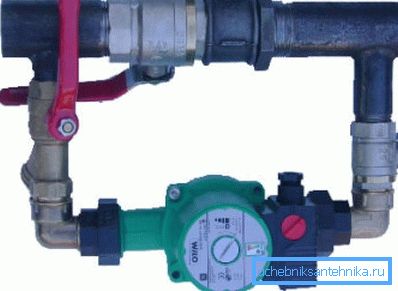

Çoğu zaman ünite baypas üzerinden kurulur ve borunun baypas kısmı bir vinç tarafından bloke edilir. Pompa bozulursa, akışkanın doğal dolaşımı için baypas valfini açabilirsiniz.

Dikkat edin! Dolaşımlı makineyi kurduktan sonra, evde ısıtma sisteminin test basıncı testi, özel bir pres kullanılarak yapılmalıdır.

Sonuç

Bir sirkülasyon pompası, özel evler ve büyük nesneler için modern ısıtma sistemlerinin gerekli bir elemanıdır. Ünitenin seçimi ve kurulumu yukarıda açıklanan talimatlara göre yapılır. Video, ürünü seçmenize ve kurmanıza yardımcı olacaktır.
