Ev ısıtması için güneş kollektörleri - maksimum tasarruf

Adam her zaman yenilenebilir enerji kaynaklarını maksimum kullanmaya çalıştı. Barajlar nehirler üzerine inşa edilmiştir, rüzgar enerjisi kullanılır ve güneşli bölgelerde güneş ışığı iyi bir enerji kaynağı olabilir. Pek çoğu, bu enerjinin pratikte ücretsiz olması gerçeğinden etkilenir - sadece uygun ekipmanın kurulumu ve periyodik bakım için para harcamanız gerekir.

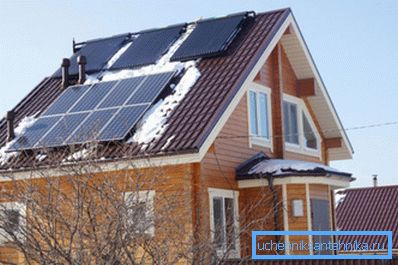

Güneş kollektörleri ile ev

Güneş kollektör çeşitleri

Gün boyunca, Dünya'nın, tüm insanlık için yıl boyunca en iyi şekilde harcadığı kadar güneş enerjisi aldığı kabul edilmektedir. Ne yazık ki, bu enerjinin çoğu boşa harcanıyor. Kollektörleri kullanmak, kesinlikle ücretsiz enerjinin bir kısmını gereksinimlerinize yönlendirmenizi sağlar.

Tablo, Dünya'nın aldığı bir miktar güneş enerjisi sağlayacaktır.

Bu tür cihazlar, örneğin, havuzdaki suyun basit bir şekilde ısıtılması için kullanılabilir, ancak evin güneş kolektörleri ile ısınması gittikçe daha gerçek hale gelmektedir.

Dikkat edin! Kollektörler, özellikle evin zorlu iklim koşullarında olduğu takdirde, evin ısı ihtiyacının% 100'ünü sağlayabilecek durumda değildir. Bu nedenle, en çok bilinen ısıtma sistemleri ile birlikte kullanılırlar.

Kolektör ısıtma sistemi hakkında düşünmeden önce ana tiplerini tanımak için gereksiz değildir.

ayırt edici:

  • ısı borusu vakum toplayıcıları - Bu sınıftaki cihazların en mükemmel temsilcileri olarak kabul edilir. Tasarım, kaynama sıvısı ile doldurulmuş içi boş sızdırmaz tüpler kullanır. Güneş ışığı ile ısıtıldığında, sıvı kaynar, buharlaşır ve borunun üst kısmına aktarılır, burada soğutucuya ısı verir. Bu durumda, gaz tekrar sıvı haline geçer ve aşağı akar, döngü tekrar eder;
Isı borusunun şeması

Dikkat edin! Isı boruları için bir vakum manifoldu çok maliyetlidir, ama buna değer. Yüksek verimliliğe ek olarak, aynı zamanda, hasar direncinde de farklılık gösterir, gerçekte, tüplerin birbirinden bağımsız olarak çalışması ve bunlardan birinin basınçsızlaşması durumunda, geri kalanı hala çalışacaktır.

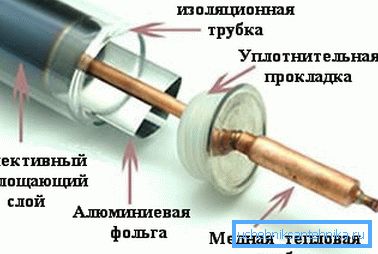

Vakum tüpü cihazı
  • düz toplayıcı - bu durumda asborber (emici eleman), bir plakaya benzemektedir, sırasıyla, cihazın gücü plakanın boyutuna bağlıdır. Işık emici eleman birikmiş enerjiyi soğutucuya iletir. En etkili çalışma şekli, soğutucunun dış sıcaklıktan 20-40 ° C daha fazla bir sıcaklığa ısıtılması gerektiği düşünülmektedir.

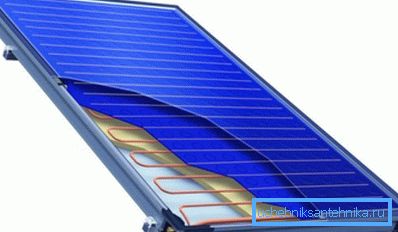

Düz güneş enerjisi kollektörü

Vakum modellerinin kullanılması durumunda güneş kolektörlerinde ısıtma daha verimli olacaktır. Gerçek şu ki, tüplerin tasarımı güneş ışınlarını 90 derecelik bir açıyla yönlendirmenize izin veriyor mu? iç tüpe, sabah ve akşam saatlerinde bile. Bu sırada düz toplayıcılar bazen daha az verimli çalışmaktadır.

Vakum cihazlarının tek dezavantajı maliyet olarak düşünülebilir. Bu durumda, ısıtma sisteminin tek seferlik maliyeti daha yüksek olacaktır, diğer yandan, düz kollektörlerin onarımı çok daha pahalı olacaktır, çünkü tüm plakayı değiştirmelisiniz, ve ayrı bir tüp değil.

Ayrıca, havanın soğutucu olarak kullanıldığı cihazlardan da bahsetmeliyiz. Büyük alanları ısıtmak için hava güneş kollektörü çalışmayacaktır, çünkü hava suya kıyasla zayıf termal iletkenliğe sahiptir.

Bu tür kollektörlerin yapabileceği maksimum, küçük bir odada, örneğin küçük bir atölyede rahatlık yaratmaktır. Bu durumda, fanlar ısıtılmış havaya odaya hizmet eder ve geleneksel bir ısıtma sisteminin kurulumuna para harcamak gerekmez.

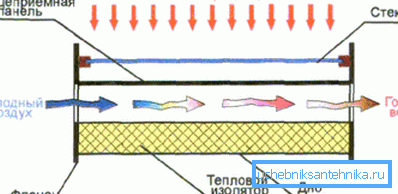

Hava kolektörü operasyon desen

Ev ısıtması için güneş kolektörü kullanma

Tasarımdaki farklılıklara rağmen, tüm koleksiyoncular aynı amaç için kullanılır. Güneş enerjisi kullanan ısıtma sistemleri için çalışma prensibi de çok farklı değildir - güneş enerjisi soğutucuya aktarılır (çoğu zaman su kullanılır) ve ısıtılmış sıvı daha fazla ısıtma devresine beslenir.

Güneş kolektörleri kullanarak ısıtma sisteminin çalışması prensibi

Güneş kollektörleri ile ısıtma, hem doğal hem de zorunlu sirkülasyonla olabilir. İlk durumda, soğutucu madde, besleme ve tahliye boru hatlarındaki sıcaklık farkı nedeniyle hareket eder, ikincisi - sirkülasyon pompası, suyun etrafındaki tüm devrelerle ilgili sorunları çözer.

Dikkat edin! Doğal dolaşım sistemi tamamen güç kaynağından bağımsızdır. Bu, ulaşılamayan bölgelerdeki kır evleri için belirleyici bir faktör olabilir.

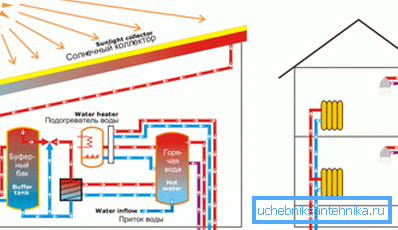

Güneş enerjisi kullanan ısıtma sisteminin seçeneklerinden biri

Doğal dolaşımı olan sistemler için bu özellikler ile karakterize edilir:

  • biriktirme tankı mutlaka kollektörün kendisinin seviyesinin üzerine kurulur;
  • Isı değiştiricinin üst çıkışı, besleme borusunun bağlantı noktasıdır, geri dönüş daha düşüktür;
  • zayıf sirkülasyona ek olarak, bu durumda hava trafik sıkışıklığı riskinin yüksek olduğu da söylenebilir.

Güç ile ilgili bir problem yoksa, güneş enerjisi toplayıcı, zorla dolaşımı olan bir sistemde kendi ellerinizle ısınmak için kullanılabilir. Böyle bir sistemin çalışması, belirli bir soğutma suyu sıcaklığına ulaştığında, sadece kapanır.

Bunu yapmak için, besleme borusu ve dönüş borusunun ısı değiştiricisine bağlandığı yerlerde, su sıcaklığını izlemek için sensörler monte edilir. Vakumlu güneş kollektörlerinin ısınma veya konvansiyonel yassı modellerde kullanılmasına bakılmaksızın, böyle bir sistem bir konutu ısıtabilmektedir, bu nedenle örneğin gaz veya elektrikli ısıtmaya ilave olarak kullanılması tavsiye edilmektedir.

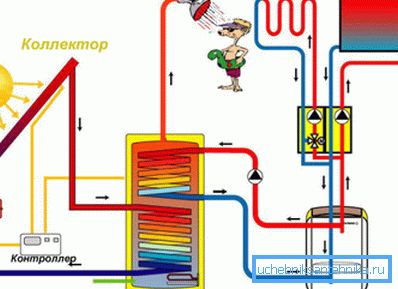

Hava şartlarına bağlı olmamak için ilave bir ısı kaynağı önerilir.

Ev yapımı toplayıcı

Açıkça konuşmak gerekirse, su ile siyah boyalı bir varil bile en basit toplayıcı olarak kabul edilebilir, çünkü güneş enerjisini ısıya dönüştürür ve onu soğutucuya aktarabilir. Bu durumda verimin minimum olacağı ve böyle bir çözümün sadece bir duş için uygun olduğu açıktır.

Bununla birlikte, herkesin konutu ısıtmak ve sıcak su temin etmek için kullanılabilecek bir toplayıcı yapması kolaydır. Kaynak makinesi ile çalışma becerisi dışında özel becerilere gerek yoktur.

Güneş enerjisi kollektörü kendiniz ısıtın, aşağıdaki gibi elemanlardan oluşacaktır:

  • yalıtımlı kutu, bir radyatör alacak;
  • aquacamera - sistemde basınç oluşturmaya ihtiyaç duyar;
  • su deposu - sürücü;
  • borusu.

Sistem aşağıdaki sırayla birleştirilmiştir:

  • önce kutu yapılır, sıradan plakalar bunun için uygundur ve alt birkaç çubukla güçlendirilebilir. Yuvalar herhangi bir şekilde yalıtılmıştır. Kutunun alt kısmında siyah bir metal levha bulunmalı, bir radyatör (ayrıca siyah boyalı) üzerine konulmalı, hepsi şeffaf bir cam parçasıyla kaplanmış ve çatıya yerleştirilmiştir;

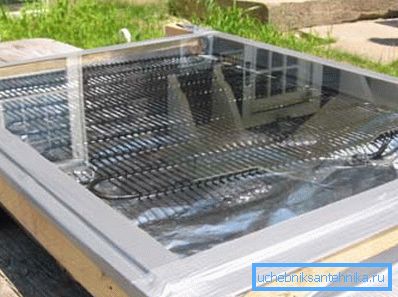

Baz - sıradan ahşap kutu
  • tavan arasında, tankın yaklaşık 1 metre üzerinde bulunan bir kümülatif tank ve su odası vardır;
  • daha sonra sistem borularla bağlanır.

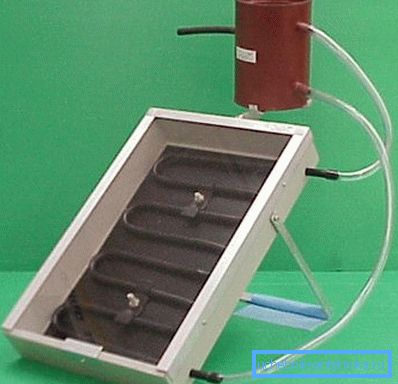

Bu örnekte plastik borular kullanılır, ancak daha fazla dayanıklılık için metal boruda kalmak daha iyidir.

Çalışma sırasında, radyatördeki ısıtılmış su yükselir ve soğuk suların yerini alarak borulardan tankın içine girer. Aksine soğuk su - radyatöre düşer.

Dikkat edin! Aquakamera başka bir işlev gerçekleştirir - sıcak ve soğuk su ile karıştırmaya izin vermez.

Kışın böyle bir güneş kollektörü ısınmak için zorlukla kullanılabilir. Sıcak su için ödeme maliyetini önemli ölçüde azaltmak için iyi bir yoldur, eğer istenirse ana ısıtma sistemini hafifletmek için kullanılabilir.

Özetlersek

Güneş kollektörleri - Bir kişinin günlük hayatta yenilenebilir enerji kaynağı kullanma girişimi. Bu tür çözümler, örneğin, gövdenin ısıtılması gibi, örneğin% 100 sağlama kapasitesine sahip değildir, ancak ısıtma maliyetlerini yaklaşık% 40-60 oranında azaltmak için kullanılabilir. Termal enerjinin tamamen ücretsiz olduğu düşünüldüğünde, güneş kollektörlerinin popüler olması şaşırtıcı değildir (ayrıca bkz. “Havalandırma tamiri: ustaların bazı özellikleri ve tavsiyeleri”).

Video, ev yapımı bir koleksiyoncu çalışmasını gösteriyor.
