Ev yapımı radyatör: mevcut üretim yöntemleri ve uygulanması

Modern bir ısıtma aküsünün fiyatının çok büyük olmamasına rağmen, bu tür cihazları satın almadan yapabilirsiniz, çünkü onların montajı ile baş edebileceksiniz.

Bu yazıda, enerji verimliliği açısından pratik olarak fabrika analoglarından daha düşük olamayacak olan ev yapımı pillerlerin nasıl ve nasıl kullanılabileceği hakkında konuşacağız.

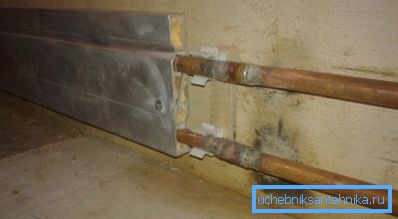

Bakır boruların

Yeteneklerinin değerlendirilmesi

Her insanın ev yapımı bir yağ radyatörünü monte edemeyeceği, böyle bir inşaatın zor olduğu, ancak suyun soğutucu olarak sirküle edileceği bir cihaz yapmak çok zor olmadığı açıktır.

Hareket prensibi ile, ev yapımı ısıtma cihazları da fabrika analoglarından farklı değildir, ancak bu ürünlerin yüksek basınçta merkezi sistemlere kurulması önerilmemektedir.

Isıtma kaydı - kendinden yapılmış tasarımların temeli

Borulardan ev yapımı ısıtma radyatörleri - bu, el ile yapılan en yaygın ısıtma cihazı türüdür. Ve bu şaşırtıcı değildir; çünkü, bir borudan hermetik bir sistemi, bir borudan, bir büyüklük sırasına göre, fabrika teknolojisini kullanan bir ısıtma cihazını üretmekten daha kolaydır.

Tek bir boru veya boruların birleşimine dayanarak monte edilen ürünler bir kayıt olarak adlandırılır. Kayıt, bir veya başka soğutucunun dolaştığı hermetik bir sistemdir. Kayıtçının enerji verimliliği, boruların çapı ve yapılandırması ve bunların yapıldığı malzeme ile belirlenir.

Radyatörlerin kendi ellerinizle birleştirilmesi uygulaması, en uygun çözümün, 32 - 200 mm'lik bir iç kesit çapına sahip düzgün duvarlı çelik boruların kullanılması olduğunu göstermektedir. Kompakt boyutlar korunurken maksimum ısı değişimi yüzey alanı elde etmek için, cihaz bir bobin şeklinde şekillendirilmekte veya kayıt bölüm haline getirilmektedir.

Tesisat işleri için çelik boru seçimi, ev tipi kaynak makineleri ile pişirilebilmeleri nedeniyle kaza sonucu değildir.

İpucu: Bir kayıt yapmak için, yeni boru satın almak için metal tabana gitmek gerekli değildir. Sonuçta, planlanan işi gerçekleştirmek için mekanik deformasyon veya korozyon nedeniyle görünür kusurları olmayan eski boruları kullanabilirsiniz.

Ev yapımı cihazların konfigürasyonu

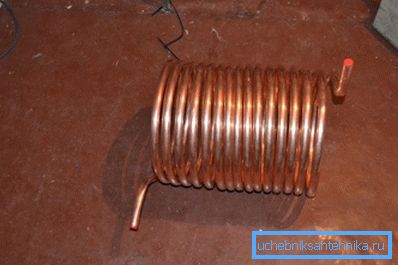

Bakır tüp bobin

Bakır veya çelikten yapılmış ev yapımı ısıtma radyatörleri iki tasarım seçeneğinde yapılabilir:

  • Daha küçük bir kesit çapına sahip tüplerle bağlı uçlarda sızdırmaz tıkaçları olan büyük çaplı düz borulardan oluşan kesitsel kayıtlar.

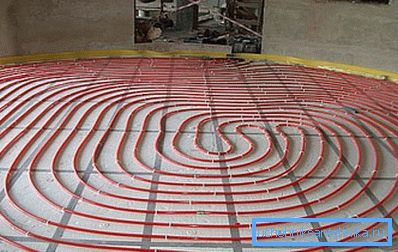

  • Serpantin S-şeklinde veya daha karmaşık bir konfigürasyon ile kayıt yapar.

Önemli: En iyi ısı transferi için, bobin yazmaç konfigürasyonu, çaplarından 5 cm daha büyük olan bitişik borular arasında bir mesafeye sahip olmalıdır.

Listelenen yapılandırmaların yapısal özelliklerini daha ayrıntılı olarak ele alalım:

  • Seksiyonel kayıt yatay olarak düzenlenmiş birkaç borudan oluşur.

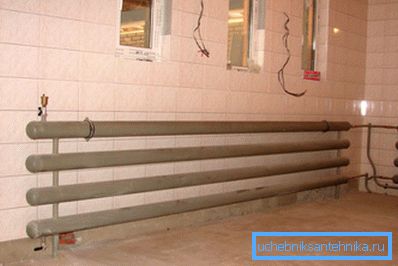

Fotoğraf kesit kaydında

Soğutma sıvısının sirkülasyonu için, yazıcının yatay elemanları daha küçük çaplı borularla birbirine bağlanır. Sonuç olarak, soğutucu, üst boru boyunca hareket etmeye başlar ve buradan aşağı akış bölümüne akan bağlantı borusuna ulaşır, vb.

Fabrika versiyonunda, bu tür yapılar, cihazın giriş estetiğinin çok önemli olmadığı ısıtma girişleri ve diğer yardımcı tesisler için yapılır.

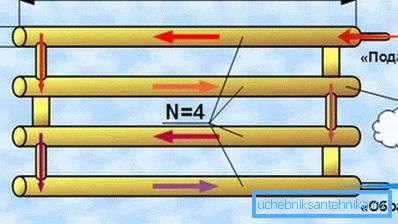

Bölüm kayıt prensibi

Giriş ve çıkış bağlantıları dişli olarak yapılır. Bazı durumlarda, montaj işini hızlandırmak için, borular basitçe sıkıca kaynaklanır.

Geçiş borularının yeri, bölümün sonuna mümkün olduğunca yakın seçilmektedir. Bu, soğutucu akışkanın daha iyi dolaşımı ve kompozit yapının daha fazla mukavemetinin sağlanması için yapılır.

Kendinden montajlı seksiyonel yazma için en uygun malzemeler, 76-160 mm iç çaplı galvaniz çelik borulardır. Tasarım, dikişlerin sıkılığının 13 atm'ye kadar çalışma basıncında muhafaza edilmesi için kaynatılmalıdır.

Önemli: Kayıt biriminin en uygun yapılandırması, 3 yatay bölümden daha fazla olmayan yapıdır. Bölümlerin aşırı birikmesi, odanın içindeki ısıtılmış havanın sirkülasyonunun etkinliğinde bir azalmaya yol açacaktır.

  • Bobin yazmaçları yapısal olarak seçim analoguna benzer. Ana fark, buradaki jumperın işlevinin ana borunun bükülmesiyle gerçekleştirilmesidir.

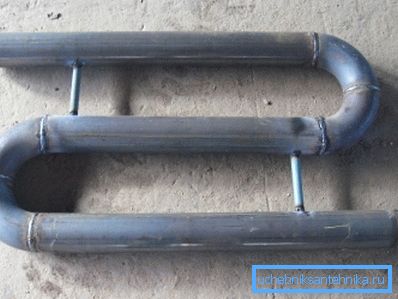

Çelik borulardan ve fitinglerden kaynaklı bobin

Bobin yapılarının önemli bir dezavantajı, kendi kendine montajın zorluğudur, çünkü büyük çaplı boruları bükmek zordur ve bu nedenle her bir bükümde iki dizin kaynatılması gereklidir.

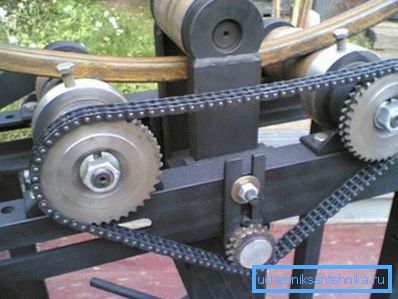

Bir profil borudan ev yapımı ısıtma radyatörlerini yapmak için bir bükme makinesi gerekir

Sonuç olarak, kaynaklı yapı, çok sayıda dikiş tarafından karmaşıktır ve bu durum, yazıcının dayanıklılığını ve sıkılığını olumsuz yönde etkileyebilir.

Bununla birlikte, kayıtların S-biçimli konfigürasyonu, yatay bölümlerden daha verimli bir büyüklük sırasıdır, çünkü radyatörün hem yatay hem de dikey kısımları odadaki havayı ısıtmaya katılır. Üstelik, bobin radyatörlerde sabit çap nedeniyle, hidrolik direnç, kesit muadillerinden önemli ölçüde daha düşüktür.

Malzeme seçimi

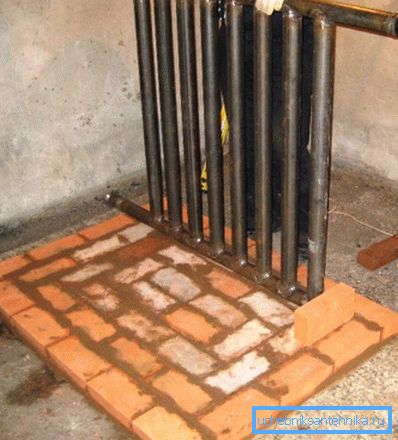

Dikey bölümleri ile ev yapımı kopya

Hizmet ömrünün süresi, ısı transferi ve son olarak, ev yapımı bir radyatörün fiyatı büyük ölçüde üretim materyallerinin seçiminin doğruluğuna bağlıdır.

Üretim malzemelerinin seçimi, işleme kolaylığı, sadelik ve kaynak kalitesi, korozyon işlemcilerine karşı direnç ve fiyat gibi kriterlere uygun olarak gerçekleştirilir. Ayrıca, radyatör banyoda bir havlu kurutucu olarak kullanılacaksa, boru iyi görünmelidir.

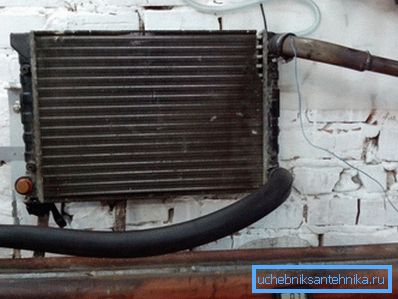

Bir araba radyatörden ev yapımı garaj ısıtıcısı

Sonuç şu şekilde yapılabilir:

  • Isıtma cihazlarını operasyon için ve porches, garajlar ve diğer yardımcı odalara monte ederken, sıradan yapısal çelik sınıfı St-3'ün düzgün duvarlı borularının kullanılması tavsiye edilir.. Tüm yapının sağlamlığı ve kaynağın en iyi kalitesi için duvar kalınlığı 2 mm olmalıdır.
  • Isıtmalı havlu rayını monte etmek için, daha pahalı paslanmaz çelik borular AISI 304 (pasaport atama 08Х17М10) satın almak için tavsiye edilir. Sonuç olarak, yüksek kaliteli bir montaj durumunda hazır bir bobin, parlak yüzeyden dolayı harika görünecek ve aynı zamanda daha büyük korozyon direncine bağlı olarak siyah metalden bir araya getirilen analogdan daha büyük bir mertebe sürecektir.

Radyatörün montaj talimatları, kullanılan malzemelerin tipine de bağlıdır. Örneğin, geleneksel yapısal çelikten yapılmış borular geleneksel elektrotlarla pişirilir. Paslanmaz çelik yapıların montajı için, argon kaynağının kullanılması daha iyidir, çünkü geleneksel elektrotların kullanılması, temiz ve dışa çekici bir dikiş elde etmeyi mümkün kılmayacaktır.

Sonuç

Böylece, ne tür ev yapımı radyatörlerin kendiniz kurabileceğini öğrendik. Ayrıca, hangi malzemelerin monte edilmesi gerektiğini öğrendik. İşler basittir, gerekli malzemeleri satın almak ve ısıtıcıyı kendi ellerinizle birleştirmek kalır.

Ek açıklama gerektiren sorularınız var mı? Bu durumda, videoyu bu makalede izlemenizi öneririz.
