Evde yardımsız ısıtma nasıl hesaplanır

Modern dünyada, ısıtma sistemleri genellikle ekstra para harcamamak için sahipleri tarafından kendi elleriyle düzenlenir. Ancak, ön aşamada, evin ısıtmasının doğru hesaplanmasını yapmak gerekir, daha sonra kış donları çok kötü olmayacaktır. Eğer hesaplamalar büyük bir hata ile yapılmışsa, o zaman ısı ile konutu sağlarken maksimum verim elde etmek mümkün değildir.

Termal gücün belirlenmesi

Bir binanın ısıtma sisteminin gerekli parametrelerini bulmak için, özel bir formülün uygulanması gerekir: Qt = V * T * K / 860, burada Qt gerekli termal güçtür, V, bina hacmidir, T sıcaklık farkıdır, K ısı kaybı göstergesidir. Sonuçta elde edilen verilerin sonucu elde edilen ürün 860'a bölünerek sonucu kW / sa olarak çevirir.

Isıtılmış nesnenin hacmi

Evde ısıtma sisteminin hesaplanması sırasında en önemli parametre kübik kapasitesi yani ısıtılacak alandır. Ayrıca, binaya 68 bir tavan arasındaki hesaplamalar yapılması önerilmektedir.

Tavan yüksekliği 3 m'dir ve alınlığın tabanından çıkıntıya olan mesafe 5 m'dir.

1. Her şeyden önce, genişliğin uzunluk ile çarpıldığı birinci katın hacmi belirlenir ve elde edilen sonuç ek olarak yükseklik ile çarpılır.. Böyle bir örnek çıkıyor: 6 * 8 * 3 = 144 cu. m.
2. Ayrıca, tüm tavanın küp kapasitesi hesaplanmıştır.. Bu durumda, bölmeler üçgen şekillere sahip olduğu için bölme, yukarıdaki işlemlere eklenir. Bu çıkıyor: 6 * 8 * 5/2 = 120 cu. m.
3. Son cildi elde etmek için, sadece önceki paragraflarda elde edilen sonuçları eklemeniz gerekir.. Sonuç olarak, ısıtılacak alanı belirlemek mümkün olacaktır: 144 + 120 = 264 cu. m.

NOT! Bu durumda, basit bir formun nesnesi için hesaplamalar düşünülmüştür. Bina karmaşık şekillere dayanıyorsa, bunları daha basit parçalara ayırmak daha iyidir.

Sıcaklık farkı

İç ve dış termometre göstergeleri çok farklı olacaktır. Ana görev, kışın iç ve dış hava sıcaklıkları arasındaki farkı belirlemektir. En küçük sayıdan daha fazlasını çıkarırsanız bu parametreyi belirleyebilirsiniz.

Hesaplamaları yaparken, termal kurulumdan almak istediğiniz konfor seviyesine odaklanmak gerekir. Genellikle konut binaları için normal hava sıcaklığı 18-20 derecedir. Ancak, bu rakam sahiplerinin tercihlerine bağlı olarak biraz değişebilir.

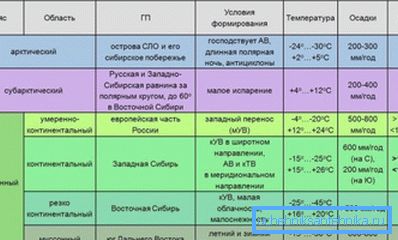

Dış havanın sıcaklığı bağımsız olarak belirlenebilir, ancak sıradan durumlarda büyük şehirler için ortalama göstergeleri yansıtan özel bir tablo kullanılır.

Supplement! Belirli bir bölgenin iklim koşulları hakkında daha ayrıntılı bilgi SNiP 23-01-99 belgelerinde yansıtılır. Tüm parametreler şematik haritalar ve özel tablolar şeklinde sunulmuştur.

Dış ortamın sıcaklığı ile iç alan arasındaki farkın hesaplanması somut bir örnekle analiz edilmelidir. Moskova bölgesinde bulunan bir evde, 20 derecelik bir gösterge en uygun olarak kabul edilirse, o zaman aşağıdaki hesaplamaları yapmak gerekir: -28-20 = -48. Böylece farkı elde etmeyi başardı. Bu parametre eksi olmaksızın temel formüle ikame edilecektir.

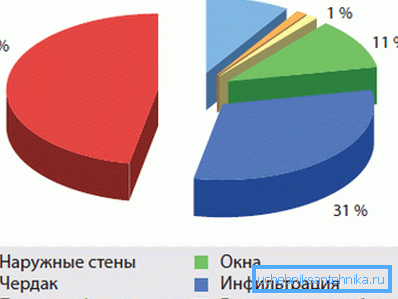

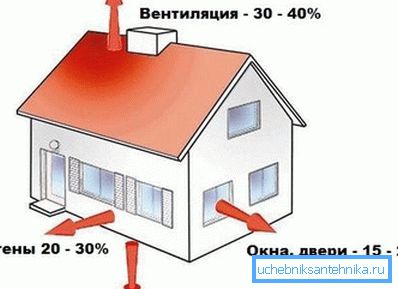

Isı kaybı katsayısı

Bizim durumumuzda, bu gösterge karmaşık hesaplamalara başvurmamak için yaklaşık olacaktır. Katsayı, bina tipine ve yalıtım özelliklerine bağlıdır.

Aşağıda formüle ikame edilebilecek temel değerler verilmiştir.

• 0,6 ile 0,9 arasında - her taraftan yüksek seviyede ısı yalıtımı olan nesneler için bir gösterge. Yani katlar, tavanlar, duvarlar ek olarak yalıtılmıştır ve pencere açıklıkları çift camlı pencereler ile donatılmıştır.
• 1 ile 1,9 arasında - bu aralıktaki değerler ortalama ısı yalıtımı olan binalar için uygundur. Bunlar arasında çift tuğlalı binalar ve 150150 mm kereste ile inşa edilmiş nesneler bulunmaktadır.
• 2'den 2,9'a kadar - katsayı, hafif izolasyonlu basitleştirilmiş yapılar için uygundur. Bina, tek bir tuğlaya sahipse veya 100,100 mm'lik bir çubuktan yapılmışsa, bu kategoriye atfedilebilir.
• 3'ten 4'e kadar - gösterge sadece metal kaplar, tek cidarlı çerçeve yapıları ve diğer benzer yapılar gibi hafif yapılar için kullanılır.

Bir örnek! 150 x 150 mm kalınlığında ve çift camlı bir kır evinin ısınma hesaplamasını yapmak için bir üniteyi değiştirmeniz gerekir. Çok fazla pencere varsa, bu değer 1,5'e yükseltilebilir.

Sonuçların değiştirilmesi

Formülde kullanılan temel parametreleri inceledikten sonra, doğrudan hesaplamalara gidebilirsiniz. Hacim yukarıda belirtilen yapı için hesaplamalar yapılacaktır.

Yalıtım seviyesi çok yüksek ve Moskova bölgesinde. Böylece, çıkıyor: 264 * 48 * 1/860? 15 kW / saat.

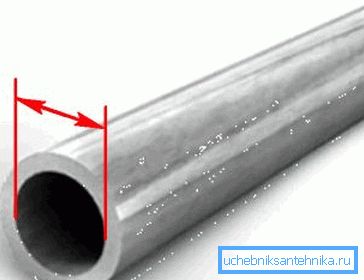

Uygun boru çapı

Isıtma sisteminin düzgün çalışabilmesi için, iletken elemanların çaplarının doğru bir şekilde belirlenmesi gerekir, aksi takdirde evsel ısıtma için yüksek bir güçle bile, evin ısıtılması için iyi sonuçların elde edilmesi mümkün olmayacaktır.

Hesaplamalarda, aşağıdaki formül kullanılır: D = v354 * (0.86 * Q /? T) / V, burada Q ısı yüküdür, T, kazan giriş ve çıkışındaki sıcaklık farkıdır, V soğutma suyu hızıdır.

Isı yükü

İlk aşamada, bu parametre güç indekslerine karşılık gelir, ancak boru hatlarının dallanmasıyla, değer değişebilir. Bununla birlikte, çoğu özel evde, elemanlar seri olarak bağlanır, bu nedenle, enine kesitin azaltılması genellikle yapılmaz. Sistemin boruları ayrılırsa, toplam sonuç dal sayısına bölünmelidir.

Sıcaklık farkı

Bu durumda, göstergeler giriş ve çıkışta ölçülür. İki parametreyi belirledikten sonra, daha küçük olan daha büyük sayıdan çıkarılır. Örneğin, kazanın çıkışında sıcaklık 95 derecedir ve ters girişte ise - 65, bu fark aşağıdaki gibi hesaplanır: 95-65 = 30 derece.

Soğutma hızı

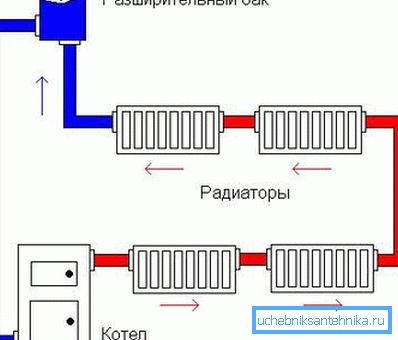

Sistemdeki sıcak suyun sirkülasyonu, sıcaklık farkından ve özel bir pompanın yardımıyla gerçekleşebilir, ancak hız 0.8-1.5 m / s aralığında olmalıdır.

Değerler aşılırsa, boru hatlarında, yaşam koşullarını olumsuz etkileyen gürültü etkileri olabilir. Çok düşük hız, hava tıkanmasına neden olabilir.

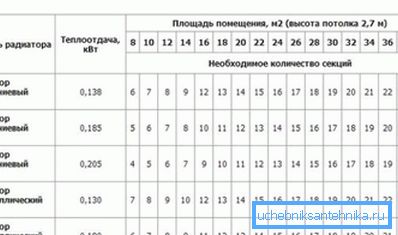

Radyatör bölümlerinin sayısı

Isıtılan odanın hacmini dikkate alarak oldukça doğru hesaplamalar elde edilir. İlk olarak toplam ısı talebi belirlenir, daha sonra bölümlerin sayısı hesaplanır. Odanın farklı bölümlerine birden fazla pil takmayı düşünüyorsanız, sonuç ayrı parçalara bölünebilir.

Aşağıdakiler, 35 metre ve 270 cm tavan yüksekliğinde bir oda için özel hesaplamalardır.

Böyle bir talimat oldukça doğru sonuçların elde edilmesine izin verir.

1. İlk olarak, ana parametrelerin çarpıldığı odanın hacmini (uzunluk, genişlik ve yükseklik) bilmeniz gerekir. Sonuç olarak, yaklaşık olarak aşağıdaki örnek olmalıdır: 3 * 5 * 2.7 = 40.5 cu. m.
2. Şimdi odanın ısıtılması için gerekli ısı çıkışını öğrenmelisiniz. SNiP, küp başına yaklaşık 41 watt ayırmanızı önerir. Bu bakımdan, aşağıdakiler geçerlidir: 41 * 40.5 = 1660.5 watt.

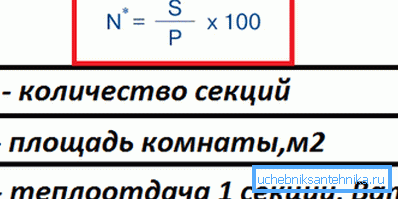

3. Son aşamada, sonuç radyatörün bir bölümünün gücüne bölünür. Bu parametrenin 170 watt olmasına izin verin. Sonuç: 1660.5 / 170? 10 bölüm.

Dikkat edin! Doğru hesaplamalar sadece odaya ısı sağlamak için değil, aynı zamanda kaydetmek için de bir fırsat sağlar, çünkü özellikle bimetalik muadilleri için ısıtma sistemleri için bazı radyatörlerin fiyatları oldukça yüksektir.

Sonuç olarak

Sunulan materyalleri baştan sona inceledikten sonra, bireysel geliştiriciler, ana işlerden hemen önce evin ısınmasını nasıl hesaplayabileceğini anlayabilecekler. Kurulum aşamasında, sadece sistem elemanlarının doğru yerlere monte edilmesi ve ana ısı kaynağına bağlanması gerekecektir. Diğer verilerle tanışmak için özel video sunulmaktadır.
