Gazlı ısıtma kazanlarının montajı: evde sıcaklık ve konfor

Özel bir evin ısıtma sisteminin tasarımındaki en önemli adımlardan biri, gazlı ısıtma kazanlarının kurulmasıdır. Bu aşama, sadece uygun izinlere ve sertifikalara sahip inşaat şirketlerinin özel eğitimli çalışanları tarafından gerçekleştirilebilmesi için çok önemlidir.

Yine de, yükleme işlemini açıklayan talimat kontrol etmek için kullanışlıdır. Ayrıca, bazı hazırlık çalışmaları kendi ellerinizle yapılabilir ve nakit maliyetleriniz azaltılabilir.

Gerekli parametrelerin hesaplanması

Kazan güç

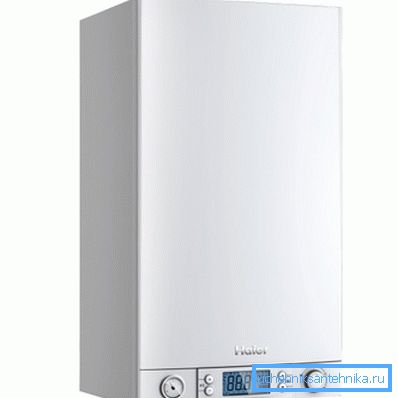

Bir gaz ısıtma kazanı tesis edilmeden önce, belirli bir ekipman modelini seçerken güvenmeniz gereken mühendislik hesaplarının yapılması tavsiye edilir.

Bunlar şunları içerir:

• gaz ısıtma kazanı gücünün hesaplanması;
• ısıtma için gaz tüketiminin hesaplanması.

Dikkat edin! Bu iki göstergenin doğruluğundan, büyük ölçüde, kamu hizmetleri için ne kadar para ödeyeceğine bağlıdır. İşletme maliyeti çok yüksekse, diğer ısıtma sistemlerini de dikkate alabilirsiniz: elektrik, katı yakıtlı kazanlar, alternatif enerji kaynakları vb.

Özel konut, standart bir tasarıma göre minimum değişikliklerle yapılmışsa, zeminden tavana olan mesafe üç metreyi geçmezse, gaz ısıtma kazanı hesaplaması aşağıdaki formül kullanılarak yapılır:

MK = S * CMP / 10, burada:

• MK - takılı ekipmanın gücü, kW;
• S - Isıtılmış binaların alanı, kare. metre;
• CMD, ısıtıcının özel gücüdür (bu değer, iklim bölgesine bağlıdır ve her 10 metrekarelik alan için hesaplanır).

Ülkemiz için CMD'nin aşağıdaki değerlere eşit olduğu varsayılmaktadır:

• güney ve bitişik bölgeler için - 0.7'den 0.9 kW'a;
• merkezi Rusya için - 1.0 ila 1.2 kW arası;
• Moskova'nın enleminde bulunan bölgeler ve bölgeler için - 1.2'den 1.5 kW'a;
• kuzey bölgeler için - 1.5 ila 2.0 kW arası.

Hesaplama için formülde uygun değerlerin kullanılmasıyla, ortalama büyüklükteki bir evin ısıtılmasının 200 metrekareyi geçmediğini görürüz. m., orta şeritte bulunan, yaklaşık 22 kW kapasiteye sahip gerekli iklim ekipmanı.

Sayıların tek devreli bir kazan için olduğunu unutmayın. Seçtiğiniz model su eşzamanlı ısıtmayı varsayarsa, tahmini güç yaklaşık dörtte bir artırılmalıdır.

Yakıt maliyeti hesaplama

Ekipmanın gücünü belirledikten sonra, ısıtma için gazı hesaplamak gerekir.

Bu aşağıdaki gibi yapılır:

• Kazan gücü, bir aydaki gün sayısı ve bir günde saat sayısı ile çarpılır;

22 kW * 30 gün * 24 saat = 15840 kW / saat

• Tüm ısıtma mevsimi boyunca herhangi bir ekipman maksimum modda çalışmadığı için elde edilen değer yarıya bölünmelidir;

15840 kW / sa / 2 = 7920 kW / s

• Bu sayı, evin ısıtılması gereken ay sayısı ile çarpılmalıdır (çoğu durumda, 7);

7920 kW / saat * 7 ay = 55440 kW / saat

• bir metreküp doğal gaz, 10 kW'lık bir termal enerji yayar, bu nedenle, önceki değeri 10'a bölerek, ısıtılan yakıt miktarını alırız;

55440 kW / s / 10 = 5540 cu. gaz metre

• Bu rakamı bölgenizde belirlenen tarife ile çarparak, parasal açıdan maliyeti alıyoruz.

Ekipman kurulumu

Adım 1. Hazırlık aşaması

Her şeyden önce, herhangi bir ısıtma ekipmanının kurulumunun, belirli bir miktarda bilgi, deneyim ve araçların varlığını gerektiren oldukça zahmetli bir alıştırma olduğuna dikkat edilmelidir.

Ayrıca, geçerli bina yönetmeliklerine ve yönetmeliklerine uygun olarak, gaz ısıtma tesisatı, izinleri olan şirketler tarafından yapılmalıdır.

Dikkat edin! Bu şirketler ayrıca arıza durumunda gazlı ısıtma kazanlarının onarımını da yapmaktadır. Dekoratif panellerin bağımsız olarak açılması ve ısıtıcıların tasarımında değişiklik yapılmasına izin verilmez, çünkü insanların sağlığına ve mallarına zarar verebilir.

Bir kazanı satın almadan önce, harici kusurlar, hasarlar için dikkatlice kontrol etmeli, hurda olmadığından emin ol ve teslimat setini kontrol et. Örneğin, braketler duvara sabitlendiği ısıtıcıya takılmalıdır.

Seçerken bile, ekipmanın belirli bir yakıt türü ile kullanılmaya uygun olduğundan emin olmalısınız. Bu nedenle, gazla çalışan birimler sıvılaştırılmış gaz silindirlerine bağlanmak için uygun değildir. Ancak, brülörün yükseltilebileceği evrensel modeller vardır.

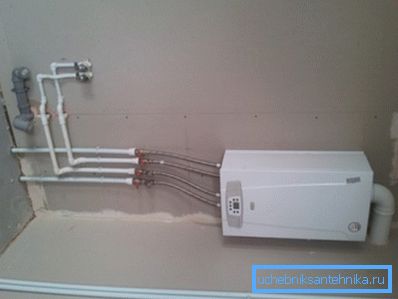

Bir gaz ısıtma kazanı montajı aşağıdaki gereksinimleri karşılayan odalarda yapılmalıdır:

• hava sıcaklığı + 5 ila + 35 santigrat derece;
• nem% 80'den fazla değildir;
• Duvar modelinin asılacağı duvar sağlam olmalıdır (bir alçıpan üzerine sabitleme veya başka bir bölüme izin verilmez);
• ısıtıcının yanmaz malzemeden yapılmış bir conta ile monte edildiği zeminin veya duvarın yüzeyinin korunması tavsiye edilir;
• Üniteden yüzeye minimum mesafe 5 cm'den az olmamalıdır;

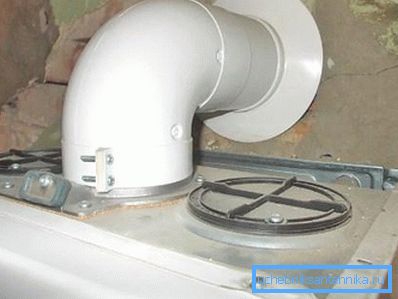

• yanma ürünlerini uzaklaştırmak için baca veya koaksiyal borunun çıkarılacağı yeri dikkate almak zorunludur;
• Elektrik bağlantısı topraklanmış bir prize ve aşırı yüklenmeler olduğunda enerjiyi kesen bir devre kesicisine yapılmalıdır.

Adım 2. Kurulum

Bir kez daha, gaz ısıtma kazanlarının kurulumunun ancak bu tür ekipmanın çalışmasını denetleyen şirketten uygun izinler alındıktan sonra gerçekleştirilebileceği hatırlatılmalıdır.

Duvara monte ısıtma ekipmanı için kurulum prosedürü aşağıdaki adımlardan oluşur:

1. Sabitleme, 6 mm'den daha büyük bir çapa sahip kendinden kılavuzlu vidalar kullanılarak yapılmalıdır.. Dört parçaya ihtiyaçları olacak. Delme delikleri için yerler, pakette bulunan çizimde belirtilen boyutlarda bir işaretleyici ile işaretlenmiştir.

İpucu! Kazanın önemli ağırlığı göz önüne alındığında, tek başına değil, bir veya iki asistanın yardımıyla monte edilmesi tavsiye edilir. Aksi takdirde, ısıtıcıyı yere düşürerek hasara neden olabilirsiniz.

1. Bir yer seçerken, aparatın alt kenarından zemin yüzeyine olan mesafenin en az 80 cm, yan kapaklardan duvarlara kadar - en az 50 cm olması gerektiği dikkate alınmalıdır.
2. İşaretleme, sondaj ve dübellerin takılmasından sonra kazanı takabilirsiniz.. Bundan önce, üst kısmında boru için bir adaptör görevi gören bir başlık takmanız gerekir. Ayrıca, bozulmaları önlemek için emin olun. Bu sıradan bina seviyesine yardımcı olacaktır.
3. Bazı ekipman türleri parapet braketi ile gelir. Her şeyden önce, ve daha sonra - klimatik ekipmanın kurulması gerekir.

Adım 3. Su borularını bağlayın

Her şeyden önce, bu bölüm, soğutucunun ısıtılmasına ek olarak, sakinlere sıcak su sağlayan çift devreli tip kazanların sahiplerine aşina olmalıdır.

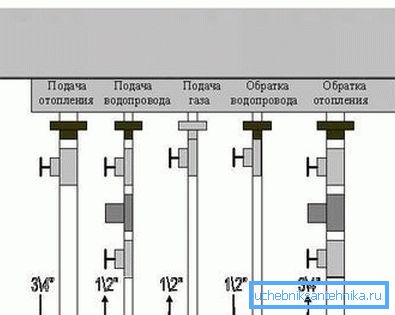

Boru hatlarını bağlama prosedürü aşağıdaki gibidir:

1. Ekipmanı toz, kir ve yabancı maddelerden koruyan fişler, ısıtıcı giriş ve çıkış borularından çıkarılır.
2. Su besleme hortumu, musluk suyunda bulunabilecek katı partikülleri tutan bir açılı filtre elemanı kullanılarak bağlanmalıdır.
3. Tüm girişleri ve su çıkışlarını stop vanaları ile donatmak arzu edilir. Bu durumda, gerekirse kazanı su kaynağından kolayca çıkarabilirsiniz.
4. Yüksek miktarda tuz içeriğine sahip su, su dağıtım sisteminize akıyorsa, ek olarak yumuşatıcı kullanmalısınız, aksi takdirde kazan içindeki kireç tortuları erken kırılmaya neden olabilir.

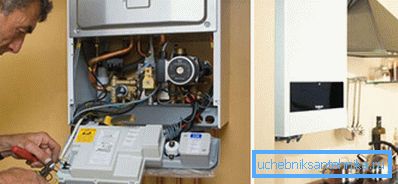

Adım 4. Gaz bağlantısı

Bu prosedür sadece gaz servisi uzmanları tarafından gerçekleştirilir. Aksi takdirde, para cezasına çarptırılabilirsiniz, çünkü bu tür ekipmanların işleyişine ilişkin mevcut prosedürü ihlal ediyorsunuz.

Aşağıdaki nüansların gözlendiğinden emin olun:

• bağlantı sert bir metal boru kullanılarak yapılır;
• eklem, paronit bir conta ile donatılmış olmalıdır;
• Ayrıca odadaki gazın, bir gaz vanasının ve bir metrenin bulunduğunu bildiren bir hava analizörü kurmalısınız.

Sonuç

Gaz kazanlarının, sobaların ve su ısıtıcılarının, çalışması artan bir riskle bağlantılı ekipmanlarla ilgili olduğunu unutmayın. Bu nedenle, montajı, gaz şebekesine bağlantı ve onarımlar, kurulan prosedürle tam uyumlu olarak yapılmalıdır.

Aşağıdaki videoda gaz cihazları kullanma kuralları hakkında daha fazla bilgi edinebilirsiniz.
