Güneş ısıtma: faturaları üzerinde tasarruf etmek için 5 adım

Günümüzde, alternatif ve yenilenebilir enerji kaynaklarını kullanan çeşitli enerji tasarrufu teknolojileri, özel inşaatta giderek daha yaygın hale gelmektedir. Bunlar özel bir evin güneş ısıtmasını içerir.

Böyle bir sistemi inşa ettikten sonra, evinizin soğuk mevsimde ısınma maliyetini yarı yarıya azaltabilecek ve belki de tamamen gaz veya katı yakıt kullanımını bırakabileceksiniz.

Güneş ısıtma sistemi montajı

Özel özellikler

Güneş ısıtma sistemleri, kendi üretimine başlamadan önce bilmeniz gereken bazı özelliklere sahiptir.

Bu yenilikçi mühendislik ağının bireysel yapısal unsurları ve tasarımlarının nüansları üzerinde duralım:

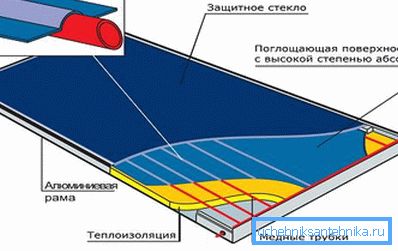

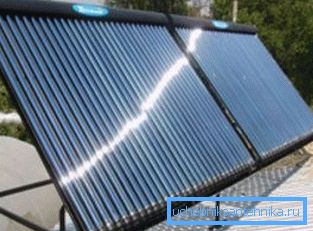

1. Bir ülke evinin güneş ısıtması, adından da anlaşılacağı gibi, bir gün ışığından gönderilen ultraviyole ışınları ile gerçekleştirilir.. Özel bir kutuya yerleştirilmiş, üst kısmı şeffaf ve güneş ışığına maruz kalan tüpler sistemi olan özel olarak üretilmiş veya satın alınmış panelleri aydınlatırlar.

Bu toplayıcılarda güneş ışınlarının ısı enerjisi su, antifriz veya hava olan soğutucuya aktarılır.

Dikkat edin! Güneş ısı değiştiriciler yardımı ile donatılmış ve ısıtılmış seralar olabilir. Bununla birlikte, Rusya'nın birçok bölgesinde, bağımsız olarak çalışan böyle bir sistemin istenen mikroklimayı sağlayamadığı unutulmamalıdır. İlave olarak, sisteme başka tür yakıtlar için bir gaz kazanı veya bir ısıtıcıyı dahil etmek gerekli olabilir.

1. Isıtma için güneş panelleri evde yapılabilir. Bunlar için malzeme kapalı bir sisteme özel bir şekilde kaynaklanmış metal borular olacaktır.

Aşağıdaki boyutlarda gerekli boşluklar:

• soğuk su tedarik etmek ve sıcak su - boru boyutunu kaldırmak için? 1 mm inches ve duvar kalınlığı;
• ızgara için - daha küçük çaplı ve daha ince duvarlı borular, daha hızlı ısı transferine izin verir.

Her biri 1.6–2 metrelik 15-20 boru uzunluğundan ısıtma için güneş enerjili su ısıtıcıları yapmak mümkündür.

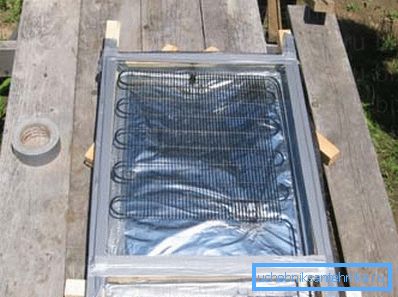

1. Güneşin olabildiğince verimli olması için, manifold boruları özel olarak tasarlanmış bir tahta kutuya yerleştirilmelidir.. Duvarları 25 mm kalınlığında bir kesme tahtası ve içinde boruları (genellikle yaklaşık 120-180 mm) kaplayacak kadar uzun.

Alt, kontrplak, polikarbonat veya suntadan yapılabilir. Ayrıca ahşap çıtalarla veya 30x30 mm'lik bir kesite sahip çubuklarla güçlendirilebilir.

Ama bu tasarım kutusunda güneş kolektörü bitmedi. Güneş enerjisini daha da verimli hale getirecek yapıyı ısıtmak gerekiyor.

Bu aşağıdaki gibi yapılır:

• kutunun tabanı köpükle kaplıdır;
• Kurulu yalıtım kalay veya galvaniz ile korunur;
• Önceden monte edilmiş bir radyatör üzerine monte edilmiş olup, bunlar kelepçeler veya başlık başlıkları yardımıyla sabitlenmiştir.

Dikkat edin! Kutunun tüm iç kısımlarının güneş enerjisini emen siyah boya ile kaplanması arzu edilir. Ek olarak, camı veya üst kısmı kaplayan şeffaf plastiğin mümkün olduğunca sıkı bir şekilde bağlandığına dikkat edilmelidir.

1. Kolektör boruları dişli bağlantılarla birbirine bağlanır. Eklemlerin sıkılığına dikkat edin. Sıkıştırma kenevir veya özel polimer bant ile yapılabilir. Ayrıca, iplik bükmeden önce silikon dolgu macunu kaçırmanız tavsiye edilir.
2. Evin güneş enerjisi ile ısıtılması, ısı eşanjöründe ısıtılan suyun birikeceği bir tank sağlar.. Bu, duvarları köpükle veya düşük bir ısı iletkenliği katsayısına sahip başka bir malzeme ile izole edilmiş bir metal veya plastik tank olabilir.

Su deposunu yerleştirmek için bir tahta kutu yapabilir ve alanın geri kalanını bir ısı yalıtıcısı (genişletilmiş kil, köpük, vb.) İle doldurabilirsiniz.

Tankın veya kutunun dış yüzeyi tercihen gümüşle boyanır, bu da ısı kaybını azaltacak ve tasarlanan sistemin verimliliğini artıracaktır.

1. Güneşten ısıtma sadece borularda basınç varsa çalışır.. Bu nedenle, bir avant bölmesi - yaklaşık 30 litre hacminde bir hava geçirmez kap yerleştirmek gereklidir. Girişi açan ve kapatan bir kontrol valfine sahiptir.

Sistemin adım adım montajı

Bitmiş elemanların tek bir sistemde montajı basittir ve 5 adımdan oluşur.

1. Adım

Güneş tarafından ısıtılan suyu biriktiren bir tank monte edilir ve tank gerekli basıncı (avancamera) korumaktan sorumludur. Sürücünün yaklaşık 1-1.5 metre üzerinde sabitlenmesi gerekiyor.

2. Adım

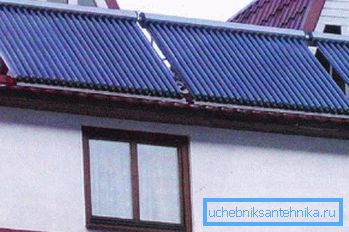

Yerleştirilen güneş ısı değiştiricileri. Onlar için en iyi yer evin ya da çatının güney duvarında. İkinci durumda, panellerin ufka 30-45 derecelik bir açıda monte edilmesi arzu edilir. Bu durumda, güneş ısıtma sistemleri daha verimli çalışacaktır.

3. adım

Yüklenen elemanlar boru ile bağlanır.

Parçaları iki farklı boyutta kullanmanız tavsiye edilir:

• ? inç - su besleme sisteminden avancamera'ya su temini ve güneş ısı eşanjörlerinden suyun çıkarılması için (basınç altında);
• 1 inç - ağın kalan bölümleri için.

Tüm boru hatları yalıtılmalıdır. Bunun için hazır köpüklü polietilen veya bazalt lifleri kullanabilirsiniz.

4. Adım

Isıtma - güneş veya başka herhangi bir - bir ısı taşıyıcı gerektirir. Bu nedenle, montajın bitiminden sonra, borular su ile doldurulmalıdır. Bunu yapmak için, tasarım, sistemin altında bulunan yakıt ikmali ve tahliye vanaları sağlamalıdır.

Su kaynağı, tavan arasında bulunan çatı katında göründükten sonra durdurulmalıdır.

Adım 5

Son aşama devreye giriyor. Bunu yapmak için, sadece besleme vanasını açın. Bundan sonra, avanpameradaki su seviyesi, içindeki valf açıklığı engelleyene kadar azalacaktır. Bu arada, bu cihaz su seviyesini kontrol etmek için kullanılabilir.

Güneş ısıtma düzeni

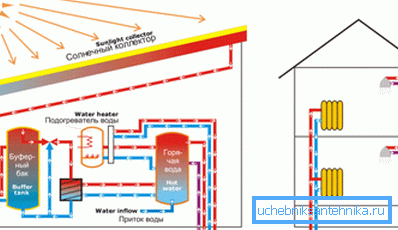

Sistemin işlevi aşağıdaki gibidir. Güneş ısı eşanjöründe ısıtılan su, ısıtma radyatörlerine veya sıcak su kaynağına aktarılabildiği depolama tankına girer. İkinci durumda, su avankera vasıtasıyla sisteme eklenir.

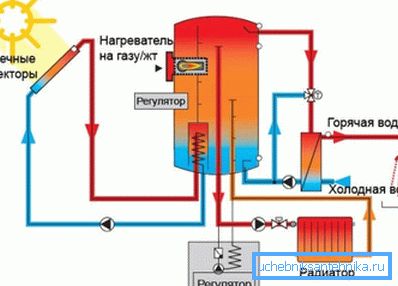

Isıtma sisteminin yetersiz verimiyle, bir gaz kazanı veya başka bir ısıtıcı devre içine bağlanır, bu da ek olarak tanktaki suyu ısıtır.

Dikkat edin! Yukarıda tarif edilen şemaya ek olarak, güneş hava ısıtma sistemi de var - bunu kendi ellerinizle inşa etmek biraz daha kolay olsa da, verim çok daha düşük. Bu nedenle, yukarıda tarif edilen çeşitler üzerinde bir ısı transfer sıvısı ile durulması tavsiye edilir.

Sonuç

Evinizin ev yapımı güneş enerjisi ile ısınması sadece size para kazandırmaz. Bu şekilde çevreye dikkat ediyorsun.

Bu makaledeki videodan bir kır evi yapımında kullanılabilecek enerji tasarrufu teknolojileri hakkında daha fazla bilgi edinebilirsiniz.
