Havalandırma için ısıtıcılar: tipleri, kurulum, hesaplama

Bu makalenin konusu, havalandırma havalandırmasında hava ısıtma cihazlarıdır. Ne olduklarını ve nasıl monte edildiğini öğreneceğiz. Ek olarak, hava ısıtıcısının hesaplanmasının nasıl yapıldığını bulmalıyız.

Kullanım amacı

Ve aslında, neden ısıtılmış hava kaynağına ihtiyacınız var?

Birkaç nedeni var:

• Düşük sıcaklığı, havalandırma kanallarındaki kaçınılmaz yoğunlaşma anlamına gelir.. Havalandırma borularının ısı yalıtımı için herhangi bir önlem sadece sayısını azaltacaktır, ancak sorunu tamamen çözmeyecektir. Ancak, girişteki havanın sokaktan ısınması, nem yoğuşmasını unutmanıza izin verecektir.
• Bir yatak odasında veya kreşte buzlu hava jeti sağlığınız için konaklamanızı rahat ve güvenli hale getirecektir.

Bu arada: genellikle bu odalarda sadece başlık düzenlenir. Odalar arasındaki hava dolaşımı nedeniyle akış sağlanır.

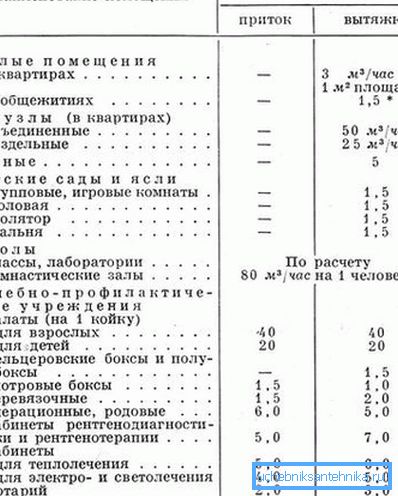

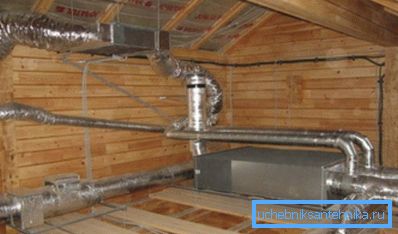

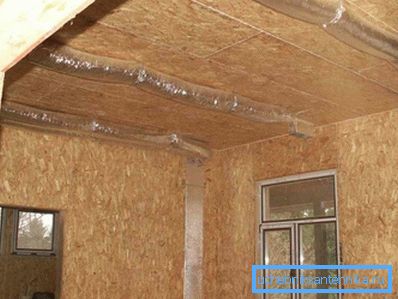

• Son olarak, bir hava ısıtma sistemi gibi bir şey var. Isıtılmış besleme havası, geri kazanım sistemleriyle birleştiğinde, ısı taşıyıcının karmaşık ve pahalı kabloları ile birlikte radyatör veya yerden ısıtma ihtiyacını ortadan kaldırır.

türleri

Isıtıcılar hangi işaretlere göre sınıflandırılabilir?

Isı kaynağı

Kalitesinde kullanılabilir:

1. Elektrik.
2. Bireysel ısıtma kazanı, kazan dairesi veya CHP tarafından üretilen ve soğutucuya soğutucuyla birlikte verilen ısı.

Her iki şemayı biraz daha ayrıntılı olarak inceleyelim.

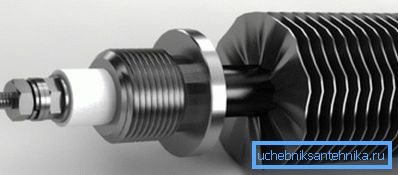

Temiz hava havalandırması için elektrikli hava ısıtıcısı, kural olarak, ısı değişim alanını arttırmak için üzerlerine basılmış yüzgeçleri olan birkaç boru şeklindeki elektrikli ısıtıcı (ısıtma elemanı) 'dir. Bu tür cihazların elektrik gücü yüzlerce kilowatt'a ulaşabilir.

3,5 kW gücünde, prize bağlı değil, ayrı bir kablo ile doğrudan panele bağlı; 7 KW güç ile, 380 voltluk güç şiddetle tavsiye edilir.

Referans: iletken ısıtma, içinden akan akım ile doğru orantılıdır. Besleme voltajını artırmak, elektrik gücünü korurken çalışma akımını azaltmanıza olanak tanır.

Suyun arka planına karşı havalandırma için elektrikli ısıtıcının avantajları nelerdir?

• Kolay kurulum. Kabloyu ısıtma cihazına bağlamak, soğutucunun içindeki sirkülasyondan daha kolay olduğunu kabul eder.
• Astar izolasyonu ile ilgili problem yok. Elektrik kablosunun kendi elektrik direncinden dolayı kaybı, herhangi bir soğutucu ile boru hattındaki ısı kaybından iki kat daha küçüktür.
• Hava sıcaklığı basit ayar. Besleme havası sıcaklığının sabit olması için, ısıtıcının güç kaynağı devresinde bir termal sensör ile karmaşık olmayan bir kontrol devresi monte etmek yeterlidir. Karşılaştırma yapmak için, su ısıtıcıları sistemi, hava sıcaklığını, ısı taşıyıcısını ve kazanın gücünü eşleştirme sorununu çözmenize zorlayacaktır.

Güç kaynağının hataları var mı?

1. Bir elektrikli cihazın fiyatı su olandan biraz daha yüksektir. Örneğin, 10-11 bin ruble için 45 kilovat elektrikli ısıtıcı satın alınabilir; Aynı kapasitedeki su ısıtıcısı sadece 6-7 bine mal olacak.
2. Daha önemlisi, elektrikle doğrudan ısıtma kullanıldığında, aşırı işletme maliyetleridir. Havanın su ısıtma sistemine ısı transfer eden soğutucuyu ısıtmak için, gaz, kömür veya peletlerin yanma ısısı kullanılır; Bu ısı kuvvt cinsinden elektrikten çok daha ucuzdur.

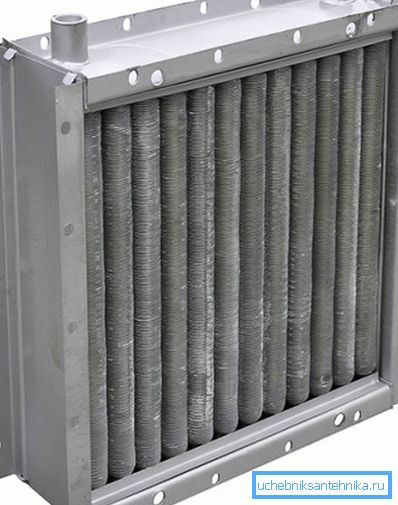

Giriş havalandırması için su ısıtıcıları, genel olarak, geliştirilmiş kanatçıklı geleneksel ısı eşanjörleridir.

İçlerinde dolaşan su veya diğer soğutucu, yüzgeçlerden geçen havaya ısı verir.

Şemanın avantajları ve dezavantajları, rakip çözümün özelliklerini yansıtır:

• Isıtıcının maliyeti minimumdur.
• İşletme sırasındaki maliyetler, kullanılan yakıtın türüne ve ısı transfer kablo yalıtımı kalitesine göre belirlenir.
• Hava sıcaklığının ayarlanması nispeten karmaşıktır ve dolaşım ve / veya kazanı kontrol etmek için esnek bir sistem içerir.

malzemeler

Elektrikli hava ısıtıcıları için, alüminyum veya çelik kanatlar genellikle standart ısıtma elemanlarında kullanılır; açık bir tungsten bobin ile daha az yaygın bir ısıtma düzeni.

Su ısıtıcıları için üç versiyonu ile karakterizedir.

1. Çelik kanatlı çelik borular maksimum yapı ucuzluğu sağlar.
2. Alüminyumun yüksek termal iletkenliğinden dolayı alüminyum kanatlı alüminyum tüpler biraz daha yüksek ısı transferini garanti eder.
3. Son olarak, alüminyum kanatlı bakır borudan üretilen bimetalik ısı eşanjörleri, hidrolik basınca biraz daha düşük bir dirençle maksimum ısı transferini sağlar.

Özel yürütme

Bir çift çözüm özel bir konuyu hak ediyor.

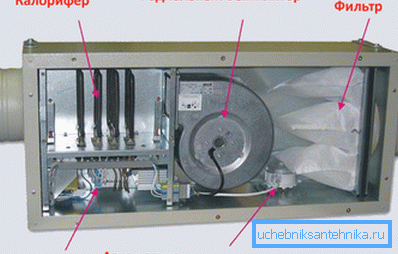

1. Hava kontrol üniteleri, hava beslemesi için önceden kurulmuş bir fana sahip bir ısıtıcıdır.

1. Buna ek olarak, sanayi ısı reküperatörler ile ürünler üretiyor. Isı enerjisinin bir kısmı egzoz havalandırmasındaki hava akışından alınır.

montaj

Elektrikli cihazların takılmasıyla ilgili özel bir sorun yoksa, suyla birlikte her şey biraz daha karmaşıktır. Havalandırma ısıtıcısının bağlanması nedir? Kendi kendini besleyen düşük güçlü bir hava ısıtma sistemi için en basit çözüm, bir çift kapama vanasının (onarım durumunda) ve çıkıştaki termostatik kafanın, ısıtıcının önündeki boşluğa takılması olacaktır.

Ayrıca, genel ısıtma sistemine yapılan bağlantı, mutlaka, dolaşımın durdurulmadan cihazın kapatılmasına izin verecek olan bir baypas ile beslenir. Yüksek kapasiteli bir hava ısıtıcı, binanın tümünün havalandırılmasında havanın ısıtılmasından sorumluysa, bu tür talimatlar kesinlikle uygun olmayacaktır. İşte olası çemberlerden biri.

Muhtemelen, program birkaç yorum gerektirir.

• Bir önceki durumda olduğu gibi girişteki kapama vanaları, ana devredeki sirkülasyonu durdurmadan ısıtıcının kendisinin veya kapatma valflerinin onarılması veya değiştirilmesi durumunda gereklidir.
• Kaba filtre, üç yollu vananın veya cüruf, kum veya pasın pompalanmasını engeller.
• Sirkülasyon pompası, soğutucu akışkanın küçük halka boyunca jumper aracılığıyla dolaşmasına izin verir.
• Çek valf, soğutma sıvısının atlama teli boyunca zıt yönde hareket etmesini önler: akış borusundaki basınç her zaman daha büyüktür.

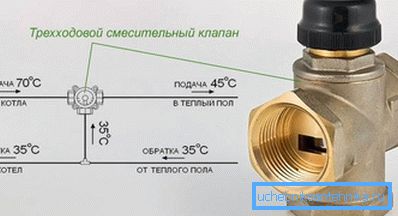

• Son olarak, şemanın ana elemanı - bir elektrik tahrikli ve bir sıcaklık sensörlü üç yollu bir vana - ısı transfer ortamını besleme ve geri dönüş borularından karıştırarak, karışımın sensör okumalarına bağlı olarak dağıtılmasını sağlar.

Önemli: Şematik görüntüde gösterilmeyen an - sadece geri dönüş boru hattında (örneğin, alt vananın flanşlarından birinde) bir tespit rondelası varsa çalışır.

hesaplama

Havalandırma ısıtıcısının gücünün hesaplanması nedir?

Burada Q (W) = L * 0.335 * (TV-Tn) formunun basit bir formülü, burada:

• Q - cihazın gücü;
• L - saatte metreküp cinsinden hava akışı;
• TV ve Tn - sıcaklık çıkışı ve enjekte akışı.

Bu nedenle, -5C'lik dış ortam sıcaklığı için, giriş havalandırması + 18C'nin hedef sıcaklığı ve 500 m3 / saat hava tüketimi, havalandırma ısıtıcısının hesaplanması 500 * 0.335 * 23 = 3852.5 watt olacaktır.

Sonuç

Okuyucuda birikmiş olan tüm soruları cevaplayabileceğimizi umuyoruz.

Ekli durum materyali, her zamanki gibi ekli videoda bu makalede bulunabilir. İyi şanslar!
