İki borulu ısıtma sistemi nasıl kurulur

En çok kullanılan ısıtma sistemi sudur. Yardımıyla ülkemizdeki tüm tesislerin% 67'den fazlası ısıtılmaktadır. Bunların arasında en popüler olanı iki borulu olan birkaç çeşidi vardır. Bugün kendimizi, doğal dolaşımda ve daha detaylı olarak iki borulu bir ısıtma sistemini neyin oluşturduğunu anlatmak, böylece mümkün olduğunca fazla bilgi sahibi olmanızın görevini belirledik.

Operasyon prensibi nedir

Bu durumda, sürpriz olmayacaktır, sistem, ısıtılmış soğutucu akışkanın ısıtıcıdan radyatörlere doğru dolaştığı kapalı bir döngüdür. Aynı prensip, suyun ısıtma için kullanıldığı tüm diğer yapılarda da gözlenir.

Tek fark, iki boru hattı dalının aynı anda kullanılmasıdır:

• birincisi sıcak soğutucuyı taşır ve dağıtır;
• ikincisi soğutulmuş sıvıyı radyatörlerden çıkarır ve kazana geri döndürür.

fayda

Alternatif bir seçenek daha ucuz ve daha basit bir boru yapısıdır, ancak iki borunun belirgin avantajlarından dolayı popülerlik kaybetmektedir. Bunları daha ayrıntılı olarak düşünün:

Eksikliklerden, genellikle tek borulu seçeneğe kıyasla mali harcamaları arttıran çift boru hattı uzunluğu not edilir. Bu durumda, negatif bir özellik olarak kabul edilemese de, borular küçük çaplı olarak kullanıldığı için, bağlantı elemanları, vanalar, bağlantılar ve bağlantı parçaları boyutları da küçüktür.

Aslında, toplam maliyetler tek borulu bir ısıtma sistemi üzerindeki harcamayı birazcık aşmaktadır. Aynı zamanda çok daha fazla fayda elde edeceksiniz.

türleri

Isıtma sistemleri genellikle açık ve kapalı olarak ayrılır.

Bu ayrımın ana kriteri tasarımda kullanılan genleşme tankı tipidir.

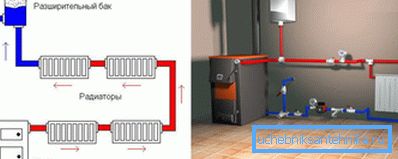

1. Açık versiyonda, soğutucunun serbestçe buharlaşabildiği yerden devrenin en üst kısmına yerleştirilir. Bu durumda, sistemin iç basıncı nispeten düşük olacaktır.

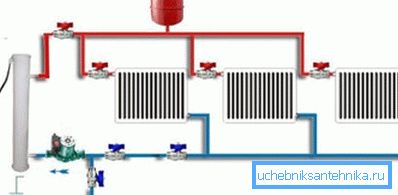

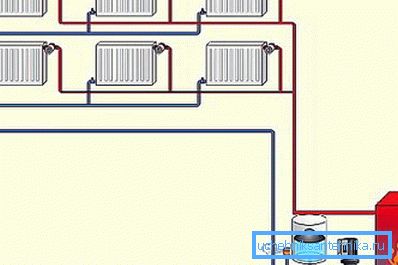

1. Kapalı standart çift tüplü versiyon, zorlanmış basınç altında devrenin etrafında dolaşmasına izin veren bir membran tipi genleşme tankı ile donatılmıştır. Buharlaşması olmadığı için, suya ek olarak bir soğutucu olarak glikol formunda daha pratik çözeltilerin kullanılmasına izin verir. Kapalı sistemler en güvenli ve çevre dostu olarak kabul edilir.

Yapının tüm unsurlarını birbirine bağlayan boru hatlarının konumuna bağlı olarak, aşağıdakileri ayırt edebiliriz:

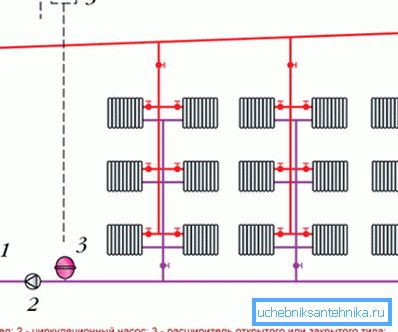

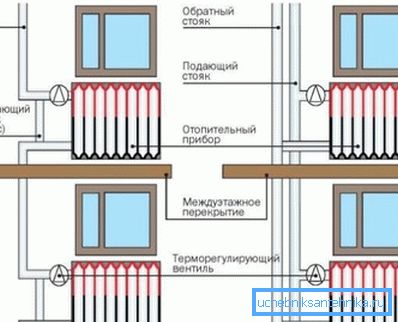

1. Aküler dikey yükselticiye bağlandığında dikey iki borulu ısıtma sistemi. Çok katlı binalarda uygulayın ve her katın ayrı ayrı tutturulmasını sağlayın. Tasarımın ana avantajı, kullanıldığında hava fişlerinin olmamasıdır. Düzenleme fiyatı diğer seçeneklerden daha yüksek olacaktır.

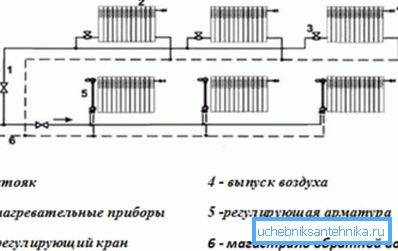

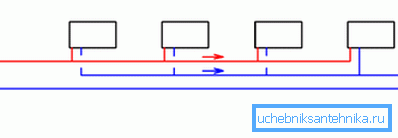

1. Yatay 2 borulu ısıtma sistemi genellikle geniş bir alana sahip tek katlı binalarda kullanılır.. Isıtıcılar bağlantısı yatay bir boru hattına yapılır. Birikmiş hava Mayevsky vinci kullanılarak boşaltılır.

İpucu: Bu durumda, yükselticileri iniş ya da koridorda daha iyi yatırın.

aranjman

İki temel tasarım uygulayın:

1. Alttan, kazandan gelen boru hattı binanın alt kısmında, örneğin, bir yeraltı alanı, zemin veya bodrumda döşendiğinde. Ters konum daha da düşüktür ve soğutucu akışkanın normal bir dolaşımını elde etmek için, kazan daha aşağı yerleştirilir, böylece tüm radyatörler bunun üzerine yerleştirilir.

İpucu: Devredeki hava hattını açtığınızdan emin olun. Yardımı ile aşırı hava şebekeden kaldırılacak.

1. Üst kısım, dağıtma yolu yapının tepesinden geçerken ve genleşme tankı devrenin en yüksek noktasına monte edildiğinde. Genellikle boru hattını, düz bir çatıya sahip binalar için kabul edilemez olan yalıtımlı tavandan geçirin.

İpucu: Yatay ve dikey ısıtma sistemleri için iki kablolama seçeneği kullanılabilir.

Hidrolik hesaplama

Her bir yapı için bireysel yapılacağı için, ısıtma yapılarının kurulumuna başlamadan önce yapılmalıdır. Yatay iki borulu bir ısıtma sisteminin ve dikey olanın hidrolik hesaplanması genellikle tüm elemanları içeren bir ön “taslak” şemasına göre gerçekleştirilir.

Hesaplamalar sırasında, boru hattının en yüklü halkası tanımlanır, bu, hesaplanan ve koşullu bölümlere ayrılan nesne olarak alınmalıdır.

Sonuç olarak, ev sahibi alacak:

• Devredeki olası basınç kaybının değeri;
• Boru hatlarının en uygun çapı;
• ısıtma için gerekli olan radyatörlerin alanı, buradan bir dizi ısıtma cihazı elde etmek mümkündür.

İki borulu yatay ısıtma sisteminin hidrolik hesaplanması, çeşitli teknikler kullanılarak gerçekleştirilir.

Aşağıda en yaygın olanları anlatıyoruz:

1. Direnç ve iletkenlik özelliklerinin özellikleri dikkate alınarak hesaplamalar yapılır. Bu sayede, ısıtma devresinin her bir elemanının sıcaklığı ve suyun tam akışı hakkında gerçek veriler elde etmek mümkündür.

1. Hesaplamalar belirli basınç kayıpları üzerinde gerçekleştirilir. Sonuç, sürecin, boru hattındaki direncin gerçek dağılımını gösteren net bir fiziksel resmidür.

İki borulu ısıtma sisteminin hidrolik olarak hesaplanması, sıcaklığın kesin parametrelerini ve ayrıca devrenin herhangi bir bölümünde soğutucu akışını bilmenizi sağlar. Bu, bina ısıtma planını organize etmenin temelini oluşturacaktır.

montaj

2 borulu bir ısıtma sisteminin kurulması, hesaplamalardan sonra, doğru bir devre şeması ve gerekli ekipmanın alınmasıyla başlar.

Aşağıda, uygulanmasının sırası hakkında bilgi verilecektir:

1. Bir ısıtma kazanı takın. En iyi seçenek, havalandırmanın uygun şekilde donatıldığı, yanma ürünlerini çıkaracak küçük, ayrı bir odadır. Zemin ve duvarları özel tasarımlı refrakter malzemelerle revize etmenizi öneririz. Kazanı bakımdan uygun bir yaklaşımla duvarlardan uzağa yerleştirin.

1. Planın öngördüğü durumlarda sirkülasyon pompasını boru hattına ve dağıtım manifolduna sabitleyin.

1. Boru hattını kazandan radyatörlere doğru çalıştırın. Duvarlarda, daha sonra çimento harcı ile mühürlenmiş küçük delikler yapın. Bağlantılar boru malzemesinin bileşimine bağlıdır.

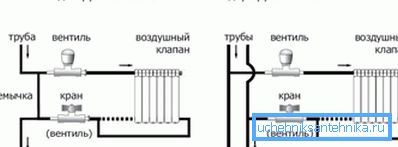

1. Radyatörleri bağlayın. Her bir akünün ısıtma devresi iki borucuktan oluşmalıdır - en üstte sıcak olanı, alt kısmı da soğutulmuş ısı taşıyıcı ile. Radyatörleri kendi ellerinizle, özel desteklerle camların altına monte edin.

En uygun mesafe:

• radyatörler - 100 mm;
• zemin - yaklaşık 120 mm;
• duvarlar - 20-50 mm.

Giriş ve çıkışta kontrol ve kapı bağlantılarını takın. Termal sensörler, odadaki rahat bir sıcaklığı kolayca ayarlamanıza yardımcı olacaktır.

1. Tüm çalışmalar tamamlandıktan sonra bir sistem kontrolü yapın.

Sonuç

Bu makalede, yatay ve çift borulu bir ısıtma sisteminin, dikey olarak, konut ve endüstriyel binalarda rahat bir sıcaklık oluşturmak için bugün yaygın olarak kullanıldığını öğrendiniz. İnkar edilemez avantajları sayesinde, tüketiciler için çok çekici hale gelmiştir.

Evlerin ve işletmelerin 2 / 3'ünden fazlası, ısınma düzenlemesi için onu seçti. Bunu planlarken, yetkili bir hidrolik hesaplama yapmak gereklidir.

Makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
