İki borulu ısıtma sistemi: uygulama ve uygulama sorunları

Özel bir evin ya da bir apartmanın iki borulu ısıtma sistemi nasıl? Benzer sistemler hangi sistemler tarafından sınıflandırılabilir? Bu programın uygulanmasında ne gibi sorunlar ortaya çıkabilir ve nasıl çözülür? Hadi anlamayalım.

Nedir o

Isıtma sisteminin genel prensiplerinin bir açıklaması ile başlayalım.

Isıtma cihazlarının ısıtılması, soğutucu akışkanların içlerinden geçerek sağlanır (proses suyu, antifriz, etilen glikol, vb.). Dolaşım için, cihazın giriş ve çıkışı arasında bir fark yaratılır.

Bu diferansiyel çeşitli yollarla sağlanabilir:

• Asansör ünitesinden ısıtma ünitesine bağlanarak, besleme ve geri dönüş hatları arasında 2 ila 3 kgf / cm2 arasındaki basınç farkının muhafaza edildiği yerler.

Nüans: asansörden sonra, karışım ile geri dönüş arasındaki fark çok daha azdır - 0.2 - 0.3 kgf / cm2. Bu değeri aşmak dolaşımın aşırı hızlı olmasını sağlar. Sonuçlar borularda gürültü ve dönüş boru hattının aşırı sıcaklığıdır.

• Sirkülasyon pompası.

• Yer çekimi (yer çekimi) sistemlerinde sıcak ve soğuk soğutucu yoğunluğundaki fark.

Her durumda, her ısıtıcının ortak sisteme iki bağlantıyla bağlı olduğundan emin olunması gerektiği açıktır. Bu temelde farklı şekillerde yapılabilir.

Meraklı: Çok katlı binalarda karışık radyatör bağlantı şemaları geçerli. Isıtma sisteminin adanmış tedarik ve dönüş doldurma varlığı iki boru yapar; Aynı zamanda, yükseltici içinde, piller genellikle seri halinde birleştirilir.

sınıflandırma

İki borulu ısıtma sistemi, çeşitli ek özelliklere göre sınıflandırılabilir.

yönlendirme

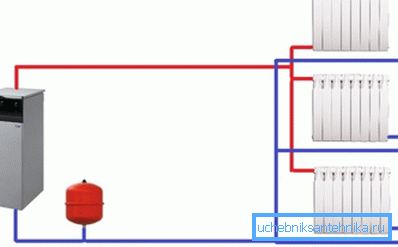

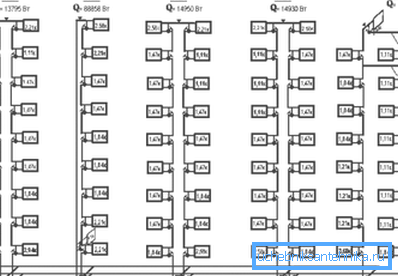

Düşey şema sadece yüksek binalarda uygulanır. Her bir radyatör, yakınlardan geçen besleme ve dönüş yükselticileri arasında bir köprüdür.

Yatay şema hem apartmanlarda hem de (yukarıdaki paragrafta iki şişeleme örneği verilmiştir) ve kır evlerinde kullanılabilir.

Geçiş ve çıkmaz

Aşağıdaki şemada, akıştaki ve geri akıştaki soğutucu, halka boyunca tek yönde hareket eder; çıkmaz - zıt yönlerde. Ölü uçlu şema, kapıların veya panoramik pencerelerin tam bir boru hattı takmayı zorlaştırdığı bir taleptir.

Alt ve üst şişeleme

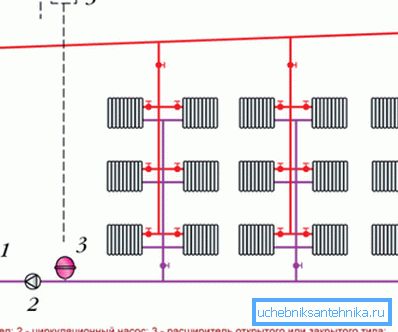

Geçtiğimiz yüzyılın 70'li yıllarına kadar, SSCB topraklarında üst şişelenmiş evler hakim oldu: asansör meclisinden tedarik boru hattı tavana çıktı; oradan yükselticilerden gelen soğutucu, bodrum katında bulunan dönüş hattına girdi.

Böyle bir planın kullanımı birkaç pratik çıkarımı vardır:

• Tavan arası, nilüfer, ısıtıldı ve vanaların bakımı ve onarımı için yeterli boyutlara sahipti.
• Onarım sırasında her ısıtma yükselticisinin iki noktada - bodrum katında ve tavan arasında kapatılması gerekiyordu.
• Düşen bir sisteme (hem bütün hem de bireysel yükselticiler) başladığınızda, havayı dışarı atmak zorunda kaldınız. Bu amaçla, besleme dağıtıcısı hafif bir eğimle monte edildi ve üst noktasında bir boşaltma tankı bir çöp kutusu ile kuruldu. Buna göre, evin lansmanı, çatı katına bir ziyaret ile eşlik etti.

Bu arada: bazı durumlarda, damper hala tüm katlardan bodruma getirildi. Küçük bir deşarj bölümü ile, hava su akışı cephesinde dışarı doğru itilmiştir.

Düz çatıların ortaya çıkması ve panel binasının geliştirilmesi ile birlikte, üst şişeleme, aşağıdakiler tarafından neredeyse kalabalıklaşmıştır: hem arz hem de bodruma geri dönüş. Yükselticiler üst kattaki dairelerde çiftler halinde bağlanmaya başladı. Sıfırlamadan sonra, her birinin hava kilidini açması gerekir; Bu amaçla Mayevski muslukları veya sıradan vanalar üst kattaki dairelere monte edilir.

Lütfen dikkat: Düşük şişeleme sistemi, soğuk mevsimde kazalara karşı daha savunmasızdır. Hava tahliyesi (özellikle tüm hava kanallarına erişim yokluğunda) uzun zaman alır; Düşük sıcaklıklarda, bazı yükselticilerin donmaması nadir değildir.

haysiyet

Aslında, iyi 2 x boru ısıtma sistemi nedir?

Ana avantajı, bina boyunca daha fazla veya daha az sabit ısıtma cihazı sıcaklığına izin vermesidir.

Tek borulu ısıtma sistemi ile, tek doldurma halkasının başlangıcındaki batarya bağlantıları bir akış sıcaklığına (tipik olarak 70-75 ° C) sahip olacaktır. sonunda - dönüş sıcaklığını (50 C). Burada her bir radyatör, karıştırma ünitesi (asansör) sonrasında besleme kazanı veya asansör tertibatı tarafından sağlanandan biraz farklı bir sıcaklıkta soğutucu madde alacaktır.

Buna ek olarak, çok sayıda pil içeren büyük bir evin durumunda, 2 borulu bir ısıtma sistemi basitçe alternatif değildir: hiçbir tek tüplü halka konfigürasyonu 80 odalı bir binanın tüm odalarını kapsamaz.

Uyarı itirazları: evet, toplayıcı şeması iki borulu bir değiştirebilir. Bununla birlikte, muazzam boru tüketimi nedeniyle, uygulama bedeli on kat daha yüksek olacaktır; ek olarak, bağlantıların toplam uzunluğunun büyük olmayan hedef olmayan ısı kaybı anlamına gelecektir.

sorunlar

Onlarsız da, yapılmadı.

giderler

Açıkça, eşit çapta, iki boru her zaman birinden daha pahalı olacaktır. Isıtılan bir binanın küçük bir alanı ile, elde edilen faydalar bu farkı telafi etmeyecektir: tek bir boru halkasının ucundaki radyatör bölümlerinin sayısını artırarak sıcaklık değişimini telafi etmek daha kolaydır.

dengeleme

Yazlık iki borulu ısıtma sistemi dengelenmelidir.

Bu nedir?

İlk olarak, sorunun özünü çizelim.

İki borunun ısıtma kazasından evine gittiğini hayal edin. İlk olarak, su radyatörlere akar, ikincisinde, geri döner. Ayrıca, her radyatör bu borular arasında bir köprüdür.

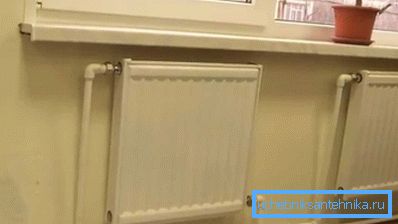

Sorun nedir? Evet, her ısıtma cihazının akış ve dönüş akışı arasındaki farkı söndürmesi gerçeği. İlk aküde eşit olacaksa, 0,2 kgf / cm2, sonra ikincide - zaten 1.75, üçüncüde - 1.5, vb.

Sonuç olarak, çok çirkin bir resim elde ederiz:

• Kararlı bir batarya sıcaklığı tartışılmayacaktır. Diferansiyel ne kadar küçük olursa, dolaşım o kadar yavaş olur, radyatöre ulaşan soğutucu akışkanın sıcaklığı o kadar düşük olur.
• Daha da kötüsü, aşırı soğukta, son pillerin soğutulması, dolaşımın tamamen durması ve ısıtma borularının kaçınılmaz olarak buzunun çözülmesiyle birlikte buz fişlerinin oluşmasına yol açabilir.

Yazlık ısıtma sistemini dengelemek için gerekli talimatlar kendiniz yapın:

1. Her bir radyatör, bağlantılardan birinde (tercihen dönüş borusu üzerinde) bir gaz kelebeği ile tedarik edilir.
2. Kazan veya asansörden gelen ilk ısıtıcılar boyunca soğutucu akışları, sıcaklıkları ikinciye eşit olana kadar sınırlandırılır.

Faydalı: gazın işlevsel analogunu kullanmak için daha uygun - termostatik kafa. Su akışını değil, hedef sıcaklığını ayarlamanızı sağlar.

Makul bir soru: İki borulu şema apartman dairesinde nasıl çalışıyor? Orada, pil boğulması uygulanmaz, ancak aralarındaki sıcaklık değişimi nispeten küçüktür.

Gaz kelebeğinin işlevi, değişken çaplı borulardır. 80-90 yıllarında inşa edilmiş on katlı bir ev için tipik değerler veriyoruz.

Her bölüm geçişi soğutucu akışını sınırlar; Şişenin şişirilmiş şişirilmiş verimini dikkate alarak bu, normal modda devrenin çalışması için yeterlidir.

Faydalı şeyler

• Kıskaçlarla dengeleme yapılırken, kısma modunun değiştirilmesi ve ısıtma cihazlarının sıcaklığının dengelenmesi arasındaki zaman aralığı 6 ila 8 saate ulaşır..
• İki borulu bir sistemde soğutucunun cebri sirkülasyonu ile 100 m2'ye kadar bir alana sahip bir yazlık için, dolum bölümünün makul bir minimum değeri 200 m2'ye kadar DU2'dir - DU25.
• Yerçekimi sisteminde, polimer boruları ve DU40 - çeliği kullanırken şişeleme DU32'den daha ince yapılamaz.. Ayrıca, 100 m2'den fazla olmayan bir alanda yerçekimi akış sistemleri kullanılmaktadır: büyük boyutlu bir odada, uzun bir devrenin hidrolik direnci sadece gerekli minimum dolaşım oranını sağlamayacaktır.

Sonuç

Okuyucunun emrindeki malzemenin, ısıtma sistemlerinin tasarımında, yapımında veya onarımında ona yardımcı olacağını umuyoruz. İki borulu ısıtma sisteminin nasıl çalıştığı hakkında daha fazla bilgi edinmek için, bu makaledeki video yardımcı olacaktır. İyi şanslar!
