İki borulu ısıtma sisteminin şeması: seçenekler

Özel veya çok aileli bir evde iki borulu ısıtma sisteminin şeması ne olabilir? Böyle bir sistemin nasıl piyasaya sürülmesi? Boru ve ısıtma cihazlarının yanı sıra hangi yardımcı ekipman çalışmaları için gereklidir? Bu soruları cevaplamaya çalışalım.

Nedir o

Başlamak için, ısıtma cihazlarını bağlamak için tek boru ve iki borulu diyagram arasındaki farkı en basit şekilde açıklamaya çalışacağız.

Bitişik odaların en üst katında dolaşan bir çift ısıtma rafı düşünün. Bunlardan biri - sunucu, ikincisi - tersi.

Yani: eğer her katta bir radyatör kurulu ise bağlı olduğu yükselticiyi açarsa, tek borulu bir ısıtma sistemi devresine sahip olduğumuzu söyleyebiliriz. Ancak her bir batarya, yükselticiler arasında bir köprüdür - bu iki borulu bir ısıtma devresidir.

Ve şimdi bu ince mantıksal yapılara biraz karışıklık katacağız.

Saf haliyle, bu sistemler sadece az sayıda kat ve kareye sahip özel evlerde bulunur.

Daha sık, aşağıdaki gibi birleştirilmiş şemalar kullanılır:

• Bodrumdan geçen iki dip, iki borulu sistemin tanımına uyan üst kattaki aynı yükselticiler tarafından bağlanır..
• Ancak, her bir bireysel yükseltici - bir boru. Gerçek bir apartman binasında radyatör-lentolarla yukarıda anlatılan inşaat çalışmaz hale gelecektir: Soğutucu, sadece bir veya iki alt lento ile hareket ederek üst kata çıkmayacaktır.

Açıklığa kavuşturmak için: daha sonra öğreneceğimiz gibi, sorun, ısıtma cihazlarının dengelenmesiyle dengelenir. Ancak, apartmanlarda boğulma durumunda, komşu apartmanlardan ısıtma yapılmadan ayrılan hükümlerden en az birini terk etmek hiç bir şekilde kullanılamaz. Sadece herhangi bir sistemin um, çoğunluğun parlak temsilcilerinden maksimum korumaya sahip olması gerekir.

sınıflandırma

Öyleyse, iç tesisatlarda ve özel konut yapımında iki borulu ısıtma sistemi şemaları nasıl bulunabilir?

Oryantasyon ile

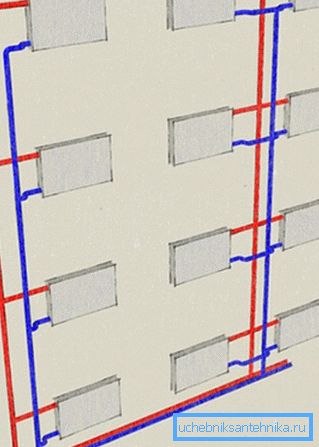

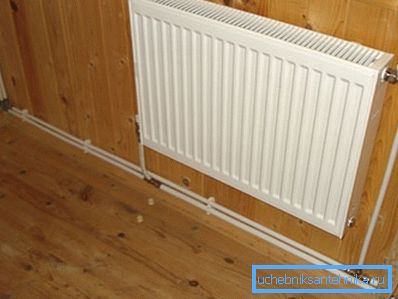

Dikey sistemde, her iki boru - akış ve dönüş akışı dikey olarak düzenlenir. Yatay olarak, sırasıyla, tersi. Ve bu planlar genellikle aynı evin içinde birleştirilir: örneğin, yükseltici köprülerle şişeleme, yatay bir sistem oluşturabilir ve ısıtmaya erişebilir - dikey.

Soğutucu akışında

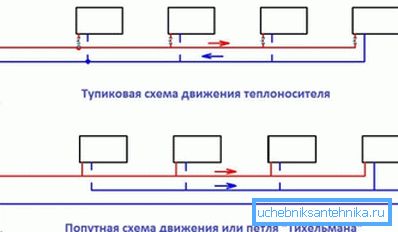

Aşağıdaki şemada, soğutucu madde her iki şişeleme boyunca bir yönde hareket eder; bir çıkmazda - beslemeden geri dönüşe geçerken hareketin yönünü tersine değiştirir. İlgili bir şemanın tipik bir örneği, pencereleri ve kapıları boru döşemesine müdahale etmeyen özel bir tek katlı evin iki borulu bir ısıtma sistemidir; ama engeller varsa, çıkmaz uç kullanılır.

Soğutucu akışını harekete geçirerek

• Apartman binalarında, ısı taşıyıcı (proses suyu), ısıtma ana besleme ve geri dönüş boruları arasındaki basınç farkı tarafından tahrik edilir.
• Büyük bir özel ev için tipik bir çözüm, bir veya daha fazla dolaşan pompadır.
• Son olarak, evin küçük bir alanında, sirkülasyon, sıcak ve ısı ile boşaltılan hava kütleleri arasındaki yoğunluk farkı ile sağlanabilir. Isı kaynağı bir ısı değiştirici ile bir kazan veya fırın haline gelir.

Üst ve alt şişeleme

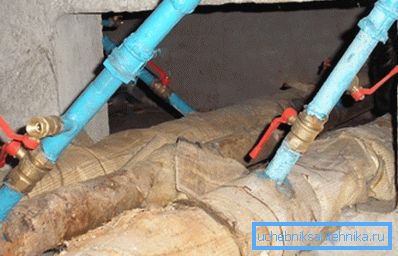

En modern yeni binalar - alt şişeleme evleri: tedarik ve dönüş boru hatları bodrum katında veya depo veya depoların işgal ettiği zemin katının üzerindeki teknik tavan arasında yer alır.

Böyle bir şemanın rahatlığı, tüm vanaların ve bağlantı parçalarının tek bir yerde yoğunlaştırılmış olmasıdır: ısıtma yükselticisini sıfırlamak için, yan yana yerleştirilmiş iki valfın kapatılması ve bir çift tıkacın sökülmesi yeterlidir. Ana dezavantaj sıfırlamanın ardından zahmetli bir başlangıçtır: hava kilidini kaldırmak için yükselticideki en üst daireye gitmeniz gerekir.

Bununla birlikte, birkaç nüans var.

• Yükselticilerden birinde ısıtma cihazı yoksa, bodrumdan buhar odası ile birlikte yeniden yüklenebilir. Bu amaçla bir fiş yerine bir tahliye vanası monte edilir. Fişi ikinci yükselticiye vidalamak ve üzerindeki valfi açmak için, tahliye vanasını açık bırakmak yeterlidir - ve hava, su akışı cephesinde uçacaktır.

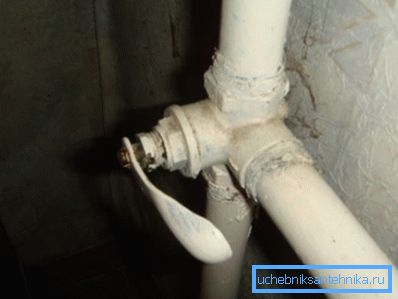

• Bazı evlerde, Mayevsky'nin vinçlerine sahip lentolar çatı katındadır. Başlamak için üst kattaki dairelere girmeniz gerekmez; Bununla birlikte, şiddetli donlarda, su genellikle jumperlarda donarken donar.

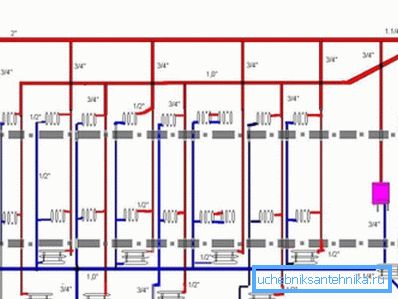

Üst dolgulu iki borulu ısıtma sistemleri, arzın tavan arasında olmasıyla farklılık gösterir; Isı taşıyıcı, radyatörlerin açtığı yükselticileri bodrum katındaki geri dönüş borusuna giden yolda geçirir. Doldurma noktasının üstünde bir havalandırma deliğine sahip bir genleşme tankı bulunmaktadır.

Sonuç nedir?

1. Damping yaparken, su ya şişelemeda ya da yükselticilerde donmaz - sadece tavan arasındaki boşluğu açın.
2. Sistemin çalıştırılması basit ve güvenlidir: tüm hava genleşme deposundadır.

Basit bir sıfırlama ve başlatma fiyatı, yükselticinin bağlantısı kesildiğinde çalıştırılması gerektiğidir: alttan ve üstten tıkanmalıdır.

dengeleme

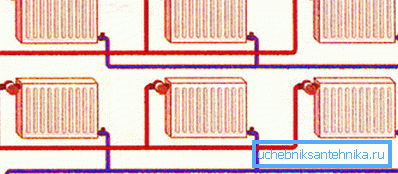

Orijinal formundaki yatay iki borulu devre çalışmıyor: Soğutma sıvısı sadece kazana veya pompaya en yakın ısıtma cihazlarıyla dolaşır. Sorun dengelenerek çözülür - her bir pilin aynı sıcaklığı elde etmek için kısılması.

Not: Sistemin ataletine bağlı olarak, soğutma sıvısı sıcaklığının dengelenmesi birkaç saat sürer. Bu nedenle, bariz bir talimat: kendinden dengeleme ile, her bir boğazın konumu, 2-4 saat içinde tekrarlanan sıcaklık kontrolü ile minimum değere değişir.

ekipman

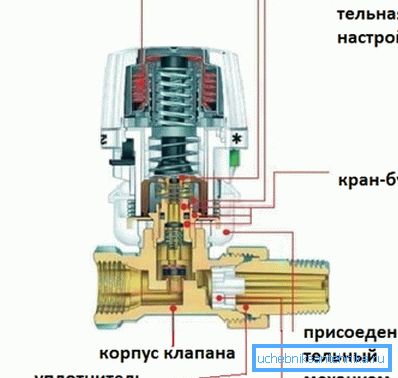

Özel bir evde bir sistem kurarken, borular ve vanaların yanı sıra belirli miktarda ek ekipmana ihtiyacınız olacaktır. Bazı türlerinin işlevleri ile kısaca tanışacağız.

Sonuç

Okuyucuya sunulan bilgilerin faydalı olacağını umuyoruz. Her zaman olduğu gibi, makaleye eklenen video ek tematik materyallerle bunu memnun edecektir. İyi şanslar!
