İki katlı bir evin ısıtılması projesi: hesaplama ve malzeme

2 katlı bir evde ısıtma ne olabilir? Soğutma sıvısı nasıl seyreltilir, hangi ısıtma cihazlarının kullanılması gerekir? Kombinin ısı çıkışını nasıl hesaplarsınız ve hangi kazanları tercih edersiniz? Makale, son çare olarak doğruyu iddia etmez: sadece yazarın bu sorunlara bakış açısını ifade eder.

yerleşim

Özel 2 katlı evin su ısıtma planı nasıl hesaplanır?

• Termik gücün baz değeri olarak, metreküp birim başına 60 watt ısı alınır.
• Dış duvardaki her bir pencereye, her bir kapıya 200 adet 100 watt ısı eklenir.
• İklim bölgesine bağlı olarak bölgesel bir katsayı seçilir:

Böylece, 70 metrelik bir zemin alanı olan 2 katlı bir binanın ısıtılması, Sivastopol'da bulunan 3 metre, 8 pencere ve 3 kapının tavan yüksekliği aşağıdaki gibi hesaplanabilir:

1. Odanın hacmi (70 * 3) * 2 = 420 m3'tür.
2. Temel ısı çıkışı 420 * 60 = 25200 watt.
3. Pencereler ve kapılar kendi ayarlarını yapacaklardır: 25200+ (8 * 100) + (3 * 200) = 26600 watt.
4. Kırım'ın sıcak iklimi güç gereksinimlerini azaltacaktır: 26600 * 0.7 = 18620 watt.

Tek tek odalar için radyatörlerin gücü aynı şekilde hesaplanır.

Nüans: Isıtma cihazları olmayan odaların alanını unutmayınız. Bitişik odadaki bataryalardan dolayı koridor ısınırsa, bu batarya her iki odanın toplam hacmine göre seçilmelidir.

Pil bölümlerinin sayısında killer sayılır? Cihazın hesaplanan gücünü, her zaman ekli dokümanlarda belirtilen bir bölümün gücüne bölmek yeterlidir. Onun yokluğunda, aşağıdaki değerlere odaklanabilirsiniz:

aranjman

2 katlı bir binanın ısıtılması şeması ne olmalıdır - ısı taşıyıcıyı dağıtmak ve ısıtıcıları bağlamak? İşte en basit ve ekonomik çözümlerden ikisi.

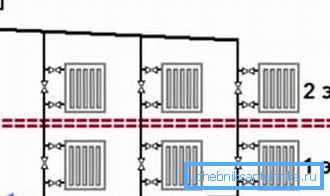

Üst dolgu ile ayakta

Soğutma sıvısı, kazandan tavan aralığındaki dosyaya doğru yükselir ve ısıtma cihazlarıyla yükselticilerden dönüş boru hattına geri döner. Şema, diğer şeylerin yanı sıra çekici bir özelliktir, çünkü 2 katlı bir evin doğal dolaşımla ısıtılmasını sağlar: 50 m2'ye kadar bir zemin alanı ile, sirkülasyon pompası olmadan stabil şekilde çalışacaktır.

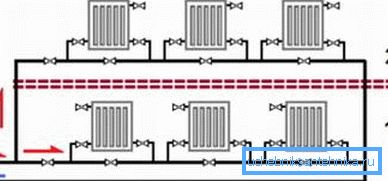

Çift Leningradka

Leningrad ya da bir baraka tipi sistem daha basit ve daha fazla hataya toleranslıdır. Genel olarak, kazanın besleme ve geri dönüş boruları arasında, ısıtma sisteminin radyatörlerinin bağlı olduğu bir halkadır.

Durumumuzla ilgili olarak, 2 katlı bir binanın ısıtma planı iki halka içerecektir. İkinci katta üç ekstra şişeleme, herhangi bir önemli radyatörün sıcaklığını değiştirmeyecektir; Bununla birlikte, isterseniz, bir alt halka kısık tıkacı takarak halkaları dengeleyerek şaşırabilirsiniz.

Bağlantı radyatörleri

Küçük uzunluktaki radyatörler (6-7 bölüme kadar) oldukça geleneksel olarak bağlanır - her iki gömlek de bir tarafta bulunur.

Fakat daha uzun bir süre ile iki alternatif şemadan biri kullanılıyor:

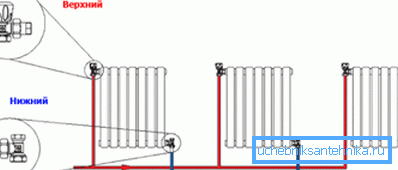

• diyagonal - Akış ve dönüş akışı sağa ve sola, alt ve üst dişlere getirildiğinde.
• Alttan aşağı - Bağlanmak için iki alt iplik kullanıldığında.

Her iki durumda da, plug-in fişleri kullanmak daha uygundur ve Amerikalı kadınlar bir kapak somunu ile hızlı-ayırma kaplinleri kullanırlar.

malzemeler

Kendi ellerinizle ısıtmak için daha iyi olan nedir? Ana unsurlarını geçelim.

kazan

Eviniz gazlı ise, ısıtma maliyeti açısından en iyi seçenek bir gaz kazanıdır. İstenen - yoğuşma: Gazın yanma sıcaklığının (yoğuşma sırasında yanma ürünlerinden alınan enerji dahil) kullanımı, verimliliğini% 9-11 artırır.

emniyet

Kapalı bir sistemde, sözde güvenlik grubu - otomatik havalandırma, emniyet valfi ve basınç göstergesinden sorumludur. Bunlara ek olarak, devre genleşme tankı ile tamamlanır ve genleşme sırasında soğutucu akışkanın hacmindeki bir artışı telafi eder. Hacim, toplam soğutucu miktarının yaklaşık 1 / 10'u kadar alınır.

Faydalı: dengeli bir sistemdeki soğutucu akışkanın genellikle 1 kW-saat kazan gücünde 15 litre olduğu varsayılır.

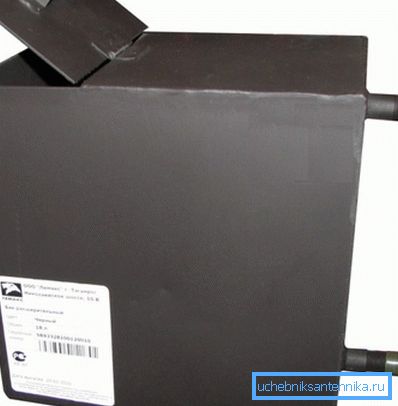

Açık bir sistemde (çoğunlukla, 2 katlı bir binanın yerçekimi ile beslenen bir ısıtma sistemi yapılır), yukarıdaki tüm cihazların fonksiyonları açık bir genleşme tankına tahsis edilir. İkinci kat tavana veya tavana monte edilmiştir. Dipler sabit bir eğimle döşenir, bu sayede hava, soğutma sıvısı tarafından tankın içine doğru itilir.

Isıtma cihazları

Katı yakıtlı bir kazanı olan 2 katlı bir binanın ısıtma planını kullanırsanız, dökme demir kesitli radyatörler veya yazmaçlar tercih edilir. Büyük kütleleri ve büyük iç hacmi, yakıtın patlamasından sonra devrenin yavaşça soğuması anlamına gelir.

Diğer tüm durumlarda, en iyi seçim alüminyum kesit radyatörlerdir.

Talimatın nedeni nedir?

• Mükemmel ısı yayılımına sahiptirler.
• Görünümleri oturma odasının en sofistike tasarımına uyacak.
• Son olarak, fiyat - bölüm başına 280 rubleden - en ekonomik ev sahibi için yıkıcı görünmüyor.

borular

Otonom ısıtma için tipik sıcaklık aralığı, en fazla 2,5 atmosferik basınçla 50-75 ° C'dir.

Buradan ve ısıtma için boru seçimi ile ilgili öneriler:

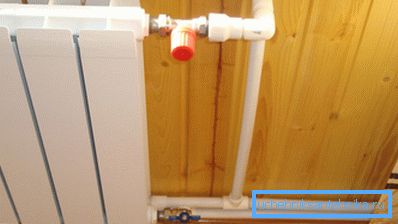

• Takviyeli polipropilen. Takviye malzemenin termal genleşmesini önemli ölçüde azaltacaktır.

• Çapraz bağlı polietilen.
• Metal ve plastik. Daha iyisi - pres parçaları ile: sıkıştırma kalibrasyon kalitesine çok duyarlıdır ve teknolojinin en ufak bir ihlalinde birkaç ay içinde bağlantılar arasında akmaya başlar.

Sonuç

Tavsiyelerin, okuyucuya kendi ısıtmalarının tasarım ve yapımında yardımcı olacağını umuyoruz. Her zamanki gibi ekli videoda ek tematik bilgi bulabilirsiniz. İyi şanslar!
