İki katlı bir evin ısıtma sistemi - ortak seçenekler

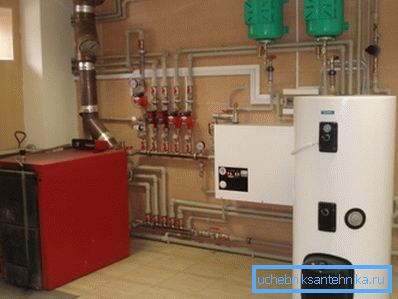

İki katlı özel evler norm haline geldi. Ne de olsa, ikinci bir kat inşa etme maliyeti nispeten küçüktür ve pratik faydalar önemlidir. Ancak bu tür binaların ısıtılması, geleneksel tek katlı varyanttan biraz daha karmaşıktır. Birkaç ortak sistem vardır, iki katlı bir evin tek boru, iki borulu, toplayıcı veya kiriş ısıtma sistemidir. Her seçenek kendi yolunda iyidir, ancak dikkat edilmesi gereken nüanslar vardır.

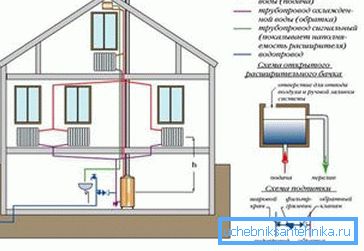

Doğal ve zorla dolaşım

Başlangıç ​​olarak, borulardan geçen akışkan, dolaşım pompaları sistemi kullanılarak doğal bir şekilde dolaştırılabilir ve yapay olarak enjekte edilebilir. Teorik olarak, doğal bir sirkülasyon cihazı son derece basittir, ancak pratikte, sadece bir üst sınıf profesyonel, böyle bir sistemi kendi elleriyle monte edebilir, çünkü eğimleri kesin olarak takip etmek ve yapıları kurulum sırasında yerleştirmek çok önemlidir.

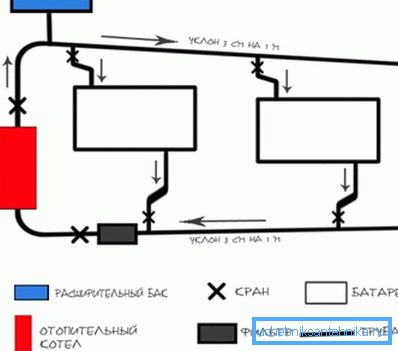

Soğutucu akışkanın doğal dolaşımı sadece temel fizik yasalarından dolayı sağlanır. Sıvı ısıtıldığında, yoğunluğu değişir ve tabakalaşma etkisi oluşur. Sıcak su soğutarak yukarı doğru itilir ve yüksek irtifaya ulaştığı için, ısı taşıyıcı doğal olarak boruların eğiminden dolayı aşağı doğru akmaya başlar ve aynı anda odayı ısıtır.

Avantajları aşağıdaki gibidir.

• Bu tür tasarımlar elektrik kesintilerinden korkmaz.
• Kurulum sırasında, talimatlara uyulduysa, sistem uzun bir süre, güvenilir ve güvenilir bir şekilde çalışacaktır..
• Burada çalışma son derece basittir, ayrıca elektrik motorlarının yokluğu nedeniyle sistem sessiz çalışır.

Fakat doğal dolaşımdaki sistemdeki kusurlar daha büyüktür:

• Daha önce de belirtildiği gibi, böyle bir sistemin kurulması bilgi ve tecrübe gerektirir.
• Böyle bir ısıtmaya başlamak için önemli miktarda enerji harcanacak, artı ısınacak ve tasarım kapasitesine ulaşması uzun sürecektir.
• En sıcak olanlar üst radyatörler olacak, daha sonra sıcaklık kademeli olarak düşecek ve burada ayarlama neredeyse imkansız olacaktır.
• Isıtma sisteminin yüksek bir olasılıkla havalandırması olasılığı yüksektir, bunun sonucunda iş kalemlerinde korozyon ve kireç birikintileri oluşmuştur.

Önemli: geçmişte benzer bir operasyon ilkesi, tek katlı binalar için geliştirilmiştir. Bu nedenle, iki katlı evlerde, sadece toplam kareleme 120m'yi geçmezse çalışacaktır.

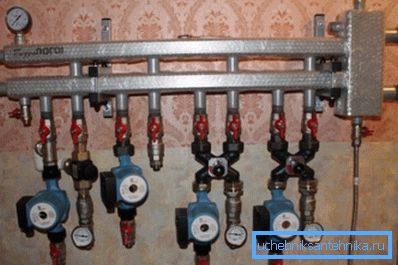

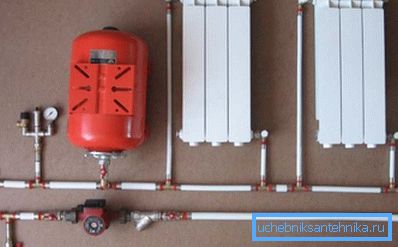

Pratikte, soğutucunun zorla enjekte edilmesine sahip sistem, kıyaslanamayacak derecede daha verimlidir. Sirkülasyon pompaları, herhangi bir karmaşıklığa sahip yapıları monte etmenize ve kareden bağımsız olarak odayı ısıtmanıza izin verir.

Tasarım türleri

Ardından, üç ana boru tipi hakkında konuşacağız. Her birinin olumlu yönleri vardır. Evin büyüklüğüne ve bütçenin büyüklüğüne bağlı olarak aynı şeyi seçin.

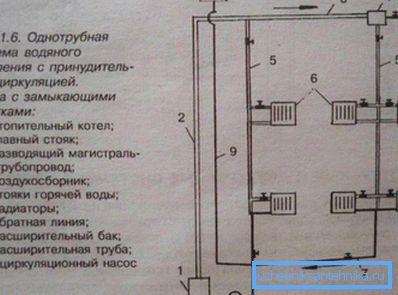

Tek boru kablolama

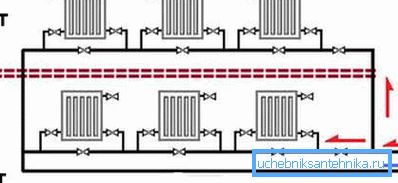

İki katlı bir evde Leningrad'daki Monotube ısıtma sistemi, ayrı ayrı birinci ve ikinci katlar için 2 bölüme ayrılmıştır. Buna göre, her bir branştaki vanalar ayrı olarak monte edilir, bu da gerekirse ısı kaynağını bloke etmenizi sağlar.

Bu, kurulum sırasında temel bilgi gerektirmeyen en basit tasarımlardan biridir. Kurulum hem bir bypass branşmanının kurulumu ile hem de onsuz yapılabilir, ancak ikinci durumda, sistemin verimliliği önemli ölçüde azalır.

Tek boru tesisatının verimliliği büyük ölçüde vana sayısı ve radyatör boyutlarına bağlıdır. Kombiden daha radyatör monte edilir, daha fazla bölüm olması gerekir.

Avantajları arasında şunlar bulunmaktadır:

• Isı mühendisliği alanında bile derin bilgiye sahip olmaksızın, böyle bir kabloyu kendi ellerinizle monte etmek mümkündür.
• Küçük binalarda, 120 metreye kadar, en iyi sonuçları gösterir. Daha ciddi tesisler için daha büyük güçte pompaların kurulumunu gerektirir.
• Düzenleme fiyatı burada en düşüktür, bu nedenle orta büyüklükteki ev sahipleri genellikle burayı tercih ederler.

Eksiksizliklerden dolayı, ısının eşit olmayan dağılımı büyük rol oynamaktadır. Ayrıca, hareketliliğin sağlanması için çok sayıda valfın kurulmasının gerekli olacağı da belirtilmelidir.

Önemli: Herhangi bir kablo tesisatı seçeneği kullanıldığında, her radyatördeki hava ceplerini çıkarmak için bir kesme vanası veya bir valf takılması önerilir.

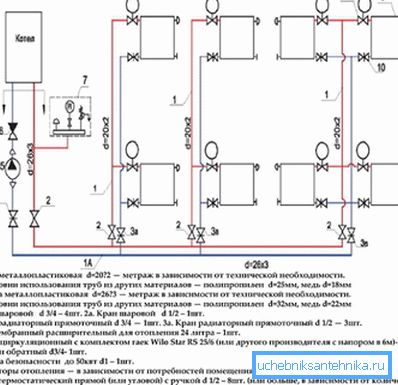

Çift tüp kablolama

İki katlı özel bir evin iki borulu veya çift devreli ısıtma sistemi, orta ve küçük kareye sahip ev sahipleri arasında şu anda en popüler olanıdır. Genellikle dolaşım sistemi ile karşılaştırılır.

Bu seçenek, her bir radyatöre doğrudan kombiden sıcak soğutma suyu tedarik edilmesini sağlar. Su tahliyesi benzer şekilde ayrı kablolama ile gerçekleştirilir.

Bu tasarımlarda, radyatörlerin ısıtma sıcaklığı her noktada ayrı ayrı değiştirilebilir. En önemlisi, sıcaklık mekanik olarak ayarlanabilir, giriş borusuna bir valf takılır ve ısı taşıyıcı akışının dozlanmasıyla, ısıtma sıcaklığı değiştirilebilir.

Sistem güvenilir ve güvenilirdir. Belki de bu tür yapıların tek zayıf noktası onların yüksek malzeme yoğunluğudur. Aslında, iki özdeş sistemi tanıtmak, giriş ve tersi gereklidir.

Sonuç olarak, boru tüketimi 2 kat artar. Ayrıca, bu kadar çok boruyu gizlemek oldukça sorunludur.

Radyasyon veya kolektör kablolama

Kollektör ısıtma sistemi, alanlarına ve kat sayısına bakılmaksızın herhangi bir ev için kullanılabilir. Bu yöntemin özü, soğutucunun ilk olarak daha büyük çaplı bir boru şeklinde yapılmış olan ortak bir toplayıcıya beslendiği ve kollektör kirişlerinden evdeki her bir noktaya doğru saptığı gerçeğinde yatmaktadır.

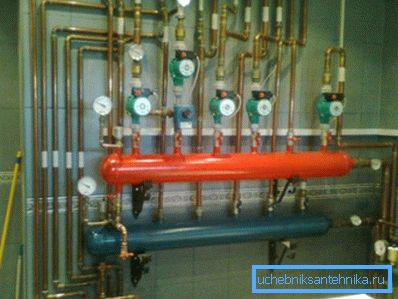

Giriş ve ters dallar için 2 ayrı kollektör monte edilmiştir. Çift devreli sistemin geliştirilmiş bir versiyonu olarak adlandırılabilir.

Giriş ve dönüş hattındaki her branşmanın bir kişisel kapatma valfi vardır. Böylece, sadece çalışma noktalarının sayısını ve yoğunluğunu düzenlemek değil, aynı zamanda tüm sistemi kapatmadan tamirat yapmak da mümkündür.

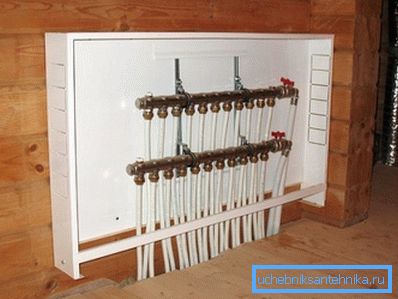

Önemli: radyal düzen önemli miktarda malzeme ve bağlantı gerektirse de, bu yaklaşımla, örneğin ısıtmalı zemin için önemli olan ek sirkülasyon pompaları monte etmek mümkün hale gelir.

Video, ısıtma konusu hakkında ek bilgiye sahiptir.

Sonuç

İki katlı özel bir evin yukarıda açıklanan her ısıtma sistemi tekrar tekrar test edildi ve güvenilirliğini kanıtladı. Pratiklik ve sadelik açısından bakıldığında, sadece radyal düzeni ayırt edilebilir, ancak sadece su enjeksiyonunun zorlanmasıyla çalışabilir.
