İki katlı bir özel evin zemin tabanlı iki borulu ısıtma

Şu anda, iki katlı bir evin hem iki borulu hem de tek borulu ısıtma sistemi kullanılmaktadır ve bunların her birinin, karşılaştırma yaparken sıklıkla olduğu gibi, kendi seçimine yön veren kendi olumlu ve olumsuz yönleri vardır. Her neyse, bu devrelerden herhangi biri radyatörlere sıcak su sağlamak için kullanılır.

Dahası, bu sistemler daha fazla sayıda kat olsa bile uygulanabilir - en önemli şey dolaşım için uygun basıncı sağlamaktır. Ve yine de, her iki devrenin artılarını ve eksilerini göz önünde bulunduralım ve söylenene yardımcı olmak için, size konuyla ilgili bir video klip göstereceğiz.

Radyatör devreleri

Radyatör devresinin avantajları

• Tek devreli veya çift devreli radyatör ısıtmanın ana avantajı, tüm popülasyona, kurulumun göreceli sadeliğine ve uzun yıllara dayanan deneyimle teyit edilen odanın iyi ısıtılmasına sahip olması.. Programın kendisi oldukça basittir, bu nedenle, hemen hemen tüm konut ve kamu binaları, endüstriyel işletmeler, okullar, hastaneler ve benzeri yerlerde benzer düzenleri görebilirsiniz.
• Ancak, sadeliğin yanı sıra, aynı zamanda onun tılsımları da vardır, örneğin, yukarıdaki fotoğrafta olduğu gibi, her bir radyatöre bir termostat monte edebilirsiniz ve bu, su kaynağının genel sıcaklığı aynı olmasına rağmen, her odada ayrı bir mikroiklim oluşturmanıza izin verecektir.. Buna ek olarak, zamanımızda, her bir akünün önündeki muslukların takılması uygulanmakta, bu da tüm sistemden su boşaltılmadan değiştirilmesine izin vermektedir.
• Şimdi çelik ve polipropilen boruların iki çeşit konturunu bulabilirsiniz, ancak son zamanlarda polipropilen lider konumlarda gittikçe daha emin hale geldi. Ancak radyatörlerin kendileri hala metalden yapılmıştır ve demir, çelik, alüminyum ve bimetalden (alüminyum ile çelik) yapılmıştır.

Tek devre sistemleri

Not. Her durumda, tek borulu veya iki borulu devre olup olmadığı, iki borunun dağıtımı yapılırken, iki borunun dağıtımı yapılır - tedarik ve geri dönüş. Fark, radyatörlerin bağlantı şemasında bulunur.

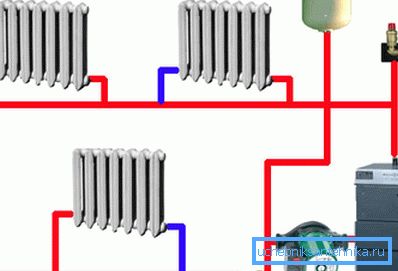

Öyleyse, iki katlı bir evin (veya herhangi bir başka) tek borulu ısıtma şemasını anlayalım ve avantajlarını ve dezavantajlarını değerlendirelim. Üst resimde görüldüğü gibi, devre ısıtma kazanı üzerine çevrilir (ayrıca bir su kazanı ve sisteme gömülü bir sirkülasyon pompası ile bir ocak da olabilir) ve radyatörler her iki muslukta da gömülüdür.

Yani, soğutucu akışkanın aküye hangi borudan girdiği, aynı boruya sadece birkaç santimetre daha geri döner (bağlantı, şemada olduğu gibi, üst ve çapraz olarak daha düşük olabilir).

Aynı zamanda, radyatörlerin, devre beslemeden veya dönüş tarafından yatay olması durumunda bağlanmaları gerekli değildir, aynı zamanda bir yükseltici de olabilir - hepsi evin düzenine bağlıdır ve herhangi bir talimat burada uygun değildir.

Bu ısıtma yöntemi, düşük maliyet nedeniyle avantajlıdır, çünkü inşaat için daha az malzeme kullanılır, bu da işçilik maliyetlerini azaltır. Böyle bir kablolama şemasında her zaman gözlenen hattın uzunluğunun azaltılması, sistemdeki soğutma sıvısında bir azalmaya yol açar, bu da ısınmaya daha az enerji harcamanızı sağlar.

Hemen en büyük etkinin, tek bir devrede üç veya dört radyatör varsa mümkün olabileceğini söyleyebiliriz, ancak bazıları beş ünitede bile etkinin mümkün olduğunu öne sürse de, ana şey sistemin doğru basıncı gözlemlenir. Sorun, her bir bağlantı alanında soğutucu sıvının daha soğuk bir sıvı ile seyreltilmesi ve birkaç noktadan sonra radyatörün eli hissederken bile soğutma işleminin zaten fark edilebilmesidir.

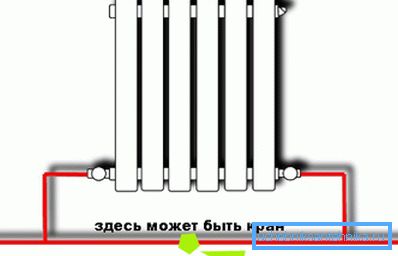

Soğutma sıvısının sıcaklığının azalması nedeniyle, bazı durumlarda, konut sakinleri, radyatör çıkışları arasındaki ana vanaya kesme vanalarını keserek sıvının doğrudan bölümler arasında dolabileceğinden dolayı. Bu, tabii ki, sıcaklığı birkaç derece artırır, ancak daha sonraki noktalardaki durum daha da kötüleşir.

Not. İki katlı bir binaya tek döngülü bir sistem kurmak istiyorsanız, her 3-4 radyatör grubu için kolektör prensibine göre ayrı bir yükseltici monte etmek en iyisidir.

Çift devre sistemleri

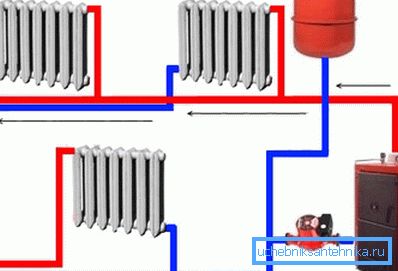

Ancak çoğu zaman ısıtma sistemini kurarken, tesisatlarının fiyatı ve düzenleme için malzemenin çok daha yüksek olmasına rağmen çift devre sistemleri kullanırlar. Böyle bir sistemin ana avantajı, tüm sıcak suyun aynı devre boyunca hareket etmesidir, yol boyunca seyreltilmeden, ancak her bir noktadaki hacmin bir parçasını vererek, yeterli basınç varsa, en fazla ayrılmış radyatörlerin bile sıcaklığını etkilemez. .Ayrıca iki borulu veya tek borulu ısıtma sistemi - sonsuz soru).

En son radyatörde, döngü sona erer ve soğutucu, içinden hiçbir cihazın bağlı olmadığı geri dönüş borusuna girer - su, doğrudan ısıtma kazanına geri döner.

Tabii ki, böyle bir kombinasyonda daha fazla boru elde edilir, bu nedenle ısıtılması gereken sıvının hacmi artar. Ancak enerjiden tasarruf etmek için polipropilenden bir devre yapabilir ve onu doğru yerlerde yalıtabilirsiniz, böylece ısı kaybı en aza indirgenir.

Sonuç

Sonuç olarak, iki katlı bir evde kendi ellerinizle ısıtma yaparken mutlaka karşılaşmanız gereken iki noktaya dikkat çekmek istiyorum.

1. ilk olarak, Servis her zaman en üstte, bu durumda ikinci kattan başlamalıdır.
2. ikinci olarak, İstisnalar olmasına rağmen, ek bir sirkülasyon pompası her zaman geri dönüş borusuna, çoğu zaman kazana çarpmaktadır.

Bu iki küçük şey soğutucunun dolaşımını optimize eder.
