Isı yalıtımlı bir zemin için düğüm bağı: randevu, eylem

Yerden ısıtma için pompa karıştırma ünitesi, yerden ısıtma sisteminin gerekli ve çok önemli bir parçası olup normal çalışması mümkün değildir. Bu sitenin amacını ve çalışma prensibini göz önünde bulundurarak, karıştırıcının bağımsız olarak nasıl monte edileceğini öğreneceğiz.

Yerden ısıtma için karıştırma modülü

randevu

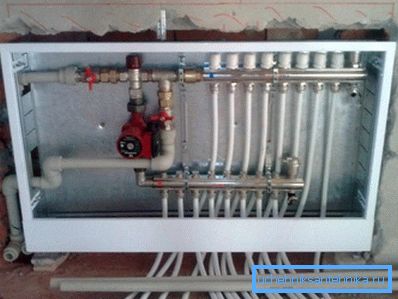

Karıştırma ünitesinin amacını daha iyi anlamak için, yerden ısıtma sisteminin cihazını düşünün. Zemin şapında, soğutucuyu dolaşan metal plastik tüpler döşenmiştir.

Bu tür her borunun bir ucu, besleme manifolduna, diğeri toplamaya bağlıdır. Tüpler kendileri bir formun veya başka bir şeklin konturları şeklinde serilir.

Sıcak su, ısıtma kazanından besleme manifolduna gelir, daha sonra ısıtılmış zeminin dış hatlarından geçer ve toplayıcı manifolduna girer, buradan da soğutulmuş olan kazana geri döner. Kazanda, yeniden ısıtır ve tedarik manifolduna girer.

Kural olarak, evler radyatörler ve ısıtmalı zeminler de dahil olmak üzere kombine ısıtma sistemleri ile donatılmıştır. Isıtma ortamı kazan tarafından ısıtılır.

Kombinin ısı eşanjöründen geçen suyun sıcaklığı yaklaşık 75 - 95 СC'dir, ki bu radyatörler için oldukça kabul edilebilir, ancak zeminin konturlarına beslenmek kabul edilemez.

Yerden ısıtma, 35 - 50 ° C'den daha sıcak olmayan bir ısı taşıyıcı gerektiren düşük sıcaklıklı bir sistemdir. Bununla birlikte, kazanın çalışma şekli, özellikle bu sıcaklık radyatörler için açıkça yetersiz olduğu için, bu değerleri belirtmemektedir.

Dikkat edin! Mevcut çelişkiyi çözmek için, geri dönüş kolektöründen gelen sıvıyı sıcak su beslemesine karıştıran, bu şekilde akış sıcaklığını gereken seviyeye düşüren, su ısıtmalı zeminin bir karıştırma ünitesi kullanılır.

Çalışma prensibi

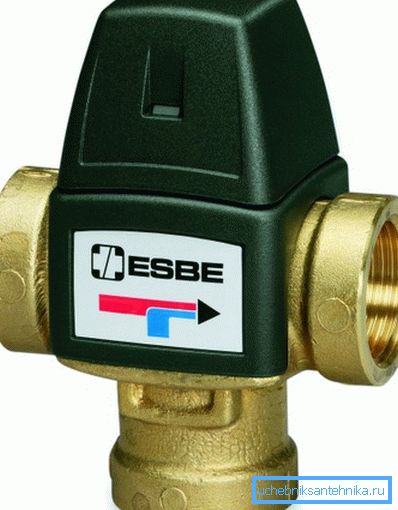

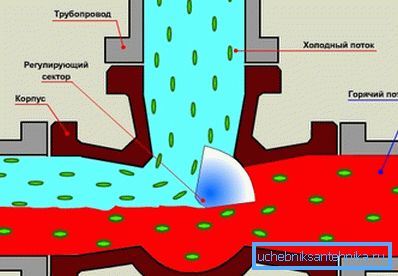

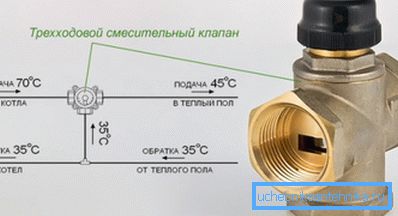

Karıştırma ünitesinin çalışma prensibi, üç yollu veya iki yollu bir vana kullanımına dayanmaktadır. Bu, iki girişe ve bir çıkışa sahip olan bir sıhhi cihazdır (iki çıkış ve bir giriş - kuruluma ve eldeki işe bağlı olarak).

Vana üç pozisyona sahiptir:

1. Giriş 1 açık, giriş 2 kapalı, çıkış açık;
2. Giriş 1 kapalı, giriş 2 açık, çıkış açık;
3. Giriş ve çıkışlar açık.

Yönetim (anahtarlama) manuel olarak veya bir termostatik kafa ile yapılır, ayrıca bir servo da bağlayabilirsiniz. Termostatik kafa seçeneği ile ilgileniyoruz.

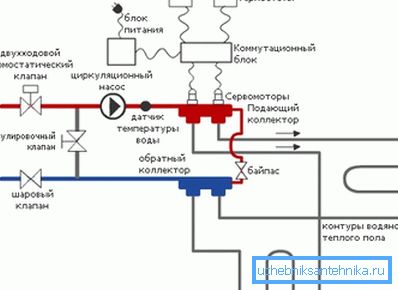

Şimdi tüm sitenin çalışmasını düşünün:

• Valf girişlerinden birine 70 - 95 ° C sıcaklığa sahip sıcak su verilir;
• Cihazın çıkışına bir sirkülasyon pompası ve bir zemin besleme kolektörü, zemin hatlarına bağlanır;
• Sistemin dönüş manifoldu, kazana giden dönüş borusuna bağlanır, ancak sıcak suyun aktığı soğuk suyun içinden geçtiği üç yollu vananın ikinci girişine bağlı bir dalı vardır;
• Termostatik valf kafasında, besleme manifoldundaki suyun sıcaklığını ölçen bir uzak sensör bulunur;
• Termostat, giriş manifoldundaki sıcaklık önceden belirlenmiş bir değerin üzerine çıkarsa, valfın, kazandan gelen soğutucu akışına bağlanan girişi kapatması ve zemin devresindeki suyun, kazan olmadan kısa bir daire içinde dolaşması için ayarlanır;
• Besleme manifoldundaki sıcaklık önceden belirlenen bir değerin altına düştüğünde vana tekrar sıcak su ile girişi açar ve zemin ısınmaya başlar.

Dikkat edin! Kural olarak, küçük sistemlerde, sıcak su kaynağının açık olduğu ve geri dönüşe bağlı girişin kapalı olduğu bir konum bulunmayan iki yollu bir vana kullanılır. Bu, aşırı ısınan soğutucunun sisteme girmesini engeller, çünkü bu kazalarla doludur.

Çeşitler ve kompozisyon

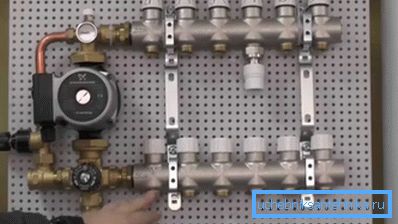

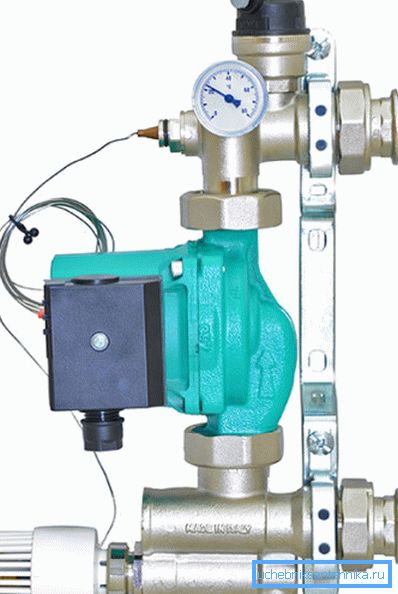

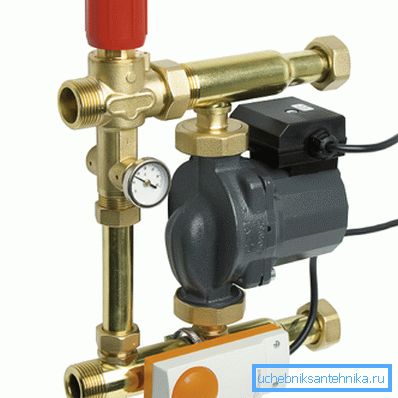

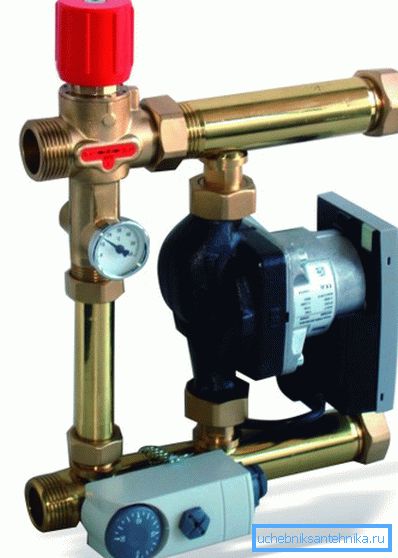

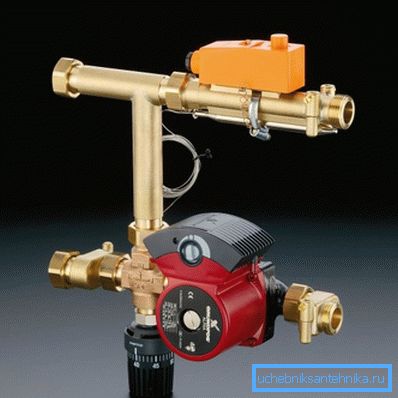

Bol miktarda modern sıhhi tesisat piyasası, bir geri dönüş suyu tedarik sistemi ve bir pompa ile ayrı karıştırma modülleri ve kit içindeki gerekli tüm detaylar ile hazır kollektör düğümleri sunar. Yerden ısıtma sistemlerinin üreticilerinin çoğu stokta iki seçeneğe sahiptir.

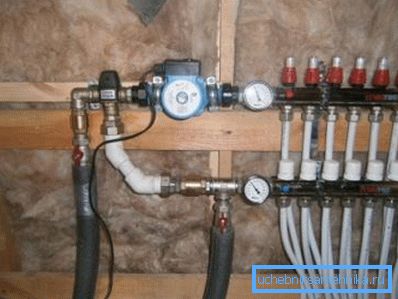

Aynı zamanda, neredeyse her sıhhi tesisat tedarikçisi, pompalar, valfler, ölçüm cihazları, sensörlü termostatlar, musluklar ve bunları tek bir sisteme bağlamak için gerekli tüm bağlantı parçaları da dahil olmak üzere, benzer bileşenlerin kendi kendine montajı için gerekli olan tüm parçaları sunar. Bu sebeple, bugün fabrika montajından daha kötü olmazken, çalışan bir karıştırma sistemini kendi ellerinizle birleştirmek hiç problem değil.

Dikkat edin! Bir fabrika modülünün fiyatı, kendinden montajlı olanınkinden önemli ölçüde daha yüksek olacaktır, yüksek kaliteli bileşenlerin kullanılabilirliği ise, amatör için bile böyle bir montajı mümkün kılmaktadır.

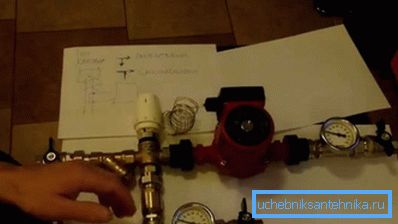

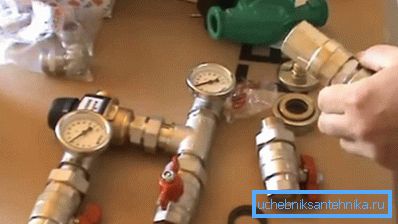

Kendinden montaj için aşağıdaki parçalara ihtiyacınız olacak:

• Termostatik kafa ve uzaktan sensörlü üç yollu vana;
• Çeşitli küresel vanalar (2 - 5);
• Sirkülasyon pompası;
• İki termometre ve bir manometre;
• Tee ayırıcı;
• Parça değiştirme için adaptörler ve nipeller.

Dikkat edin! Minimum montajda, termometreler ve basınç göstergeleri olmadan yapabilirsiniz, ayrıca küresel vanaları da hariç tutabilirsiniz, ancak bu çok istenmeyen bir durumdur.

montaj

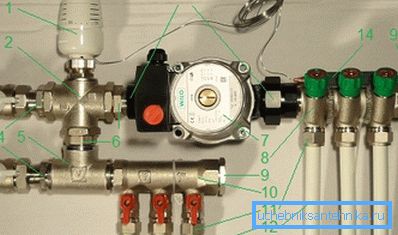

Fabrika montajı için fazla ödeme yapmayı kabul etmezseniz, dikkatimizi çekmemize dikkat edin. Daha net hale getirmek için, örneğin bitmiş düğümü ele alalım ve üzerine inşa edeceğiz.

1. Üç yollu vana 1 ile başlayalım mı? (2). Termal kafayı (1), henüz dokunmadığımız uzak bir sensörle kafasına sarıyoruz.
2. Bir vana giriş küresel vana küresel vanaya ?? (3) bir bağlantı plakası 1 kullanarak? - ?? (4). İkinci girişe bir tişört 1 tutturuyoruz? (5) nipel 1 kullanıyor? (6). Tee ile mikserin girişi olarak aynı küresel vanayı takın.
3. Valf çıkışına (“AB” olarak işaretlenmiş), sirkülasyon pompasını (7) dişi vida dişi 1 olan bir kapak somunu ile mi bağlarız? (13). Pompanın çıkışına besleme manifoldu 1'i bağlayın. - (8).
4. Valfe ve küresel vanaya bağlı tee'nin serbest çıkışına, dönüş manifoldunu (10) bağlayın. Tişört ve toplayıcı arasında, dönüş akışının sıcaklığını izlemek için bir termometrenin kurulması arzu edilir. Güvenilirlik için, dönüş vanası geri akışı önlemek için bir çekvalfle donatılabilir.
5. Şimdi uzak sıcaklık sensörünü (14) alıp kelepçeleri kullanarak besleme manifolduna monte ediyoruz. Cihazın daha doğru çalışması için bu yer ısıtılabilir.
6. Toplayıcılar tapalarla (9) kapatılır, sıcak bir zeminin borularını (12) bağlantı parçalarının (11) yardımıyla birbirine bağlarız ve kazandan gelen besleme ve geri dönüş borularını borulara küresel vanalara bağlarız.

Dikkat edin! Sistemin tedarik ve dönüş başlıklarının sıcaklığını izlemek için iki termometreye sahip olması tavsiye edilir. Bu, pompanın düzgün şekilde yapılandırılmasına yardımcı olacaktır.

Sonuç

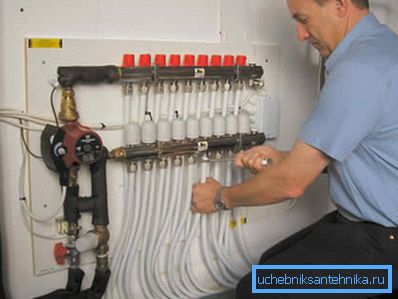

En az bir kez elinde bir İngiliz anahtarı bulunan her adam, kendi elleri ile sıcak bir zemin için bir karıştırma düğümü kurabilir. Tüm gerekli olan yönergeleri takip etmek ve videoyu bu makalede izlemek.
