Isı yalıtımlı bir zemin için knot karıştırma: cihaz ve görev

Yerden ısıtma sistemi, radyatör ısıtmasına mükemmel bir ektir. Ancak, geleneksel pillerden farklı olarak, düşük sıcaklıklı ısıtma cihazlarına aittir, bu nedenle bu sistemleri birlikte kullanırken, ısıtılmış zeminin karıştırma düğümleri mutlaka kurulur. Aşağıda, bu cihazların ne olduğuna, hangi öğelerden oluştuğuna ve hangi işlevlerin gerçekleştirildiğine daha yakından bakacağız.

Neden bir karıştırma ünitesi kullanın

Su ısıtmalı zemin için bir karıştırıcıya neden ihtiyaç duyduğunuzu anlamak için, öncelikle sistemin nasıl çalışacağını, aşağıda yapacağımız şeyi anlamanız gerekir. Böylece, radyatörler ve yerden ısıtma için aynı ısı taşıyıcı sağlanır. Üstelik, maksimuma kadar ısındı, yani. Radyatörler için gerekli olan sıcaklığa kadar (95 dereceye kadar).

Aynı zamanda, sıhhi standartlara göre zemin yüzeyinin sıcaklığı 30-31 dereceyi geçmemelidir, aksi takdirde bu katta yürümekten rahatsız olacaktır. Bu nedenle, devrede beslenen soğutucunun sıcaklığı, şapın kalınlığına ve zemin kaplamasının tipine bağlı olarak, - 35-55 derecedir.

Bundan dolayı, sıcaklığın izin verilen sınırı aşabileceğinden, suyun kazandan doğrudan doğruya beslenememesi söz konusudur. Sadece, indirilmesi amacıyla, sıcak bir zemin için bir termo-karıştırıcı uygulanır. Sıcak soğutucuyu daha soğuk olanla karıştırır, yani. dönüş çizgisi

Dikkat edin! Bir evin veya dairenin ısınması düşük sıcaklıklı devreler kullanılarak gerçekleştirilirse, karıştırma üniteleri monte edilmez, çünkü bu durumda bunların kullanılmasında bir nokta yoktur.

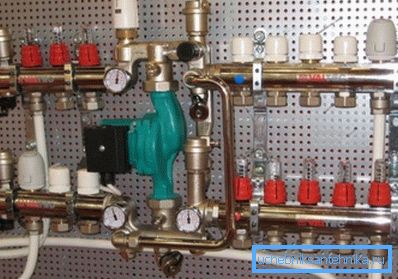

Cihaz karıştırma düğümü

Geleneksel olarak, incelenen karıştırıcının çalışması aşağıdaki gibi tarif edilebilir:

• Sıcak soğutma sıvısı, ısıtma kolektörüne verilir ve bir termostatla ısıtılmış bir zemin için karıştırma vanasına dayanır.
• Soğutucunun sıcaklığı gerekli olandan daha düşük ise, sıcak soğutma sıvısı beslemesinin bir sonucu olarak vana devreye girer.
• Sıcaklık, sıcak ve soğuk sıvıların karıştırılması sonucunda istenilen değere ulaşır ulaşmaz, valf sıcak sıvı akışını keser.

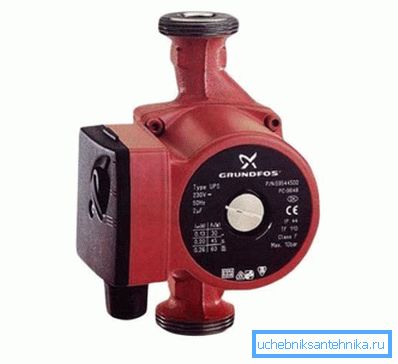

Isıtılmış bir zemin için karıştırma grubunun sadece sıcaklığı ayarlamak için değil, aynı zamanda soğutucuyu ısıtma sistemi devresinde de sirküle etmek için gerekli olduğunu söylemeliyim. Bu nedenle, sistem aşağıdaki temel unsurlardan oluşur:

Bu iki ana öğeye ek olarak, sistem ayrıca şunlar olabilir:

• Baypas - karıştırma ünitesini aşırı yüklerden korur.
• Kapatma ve tahliye vanaları.
• Hava menfezi.

Karıştırma eşanjörünün devreden önce monte edilmesi gerektiğine dikkat edilmelidir, bununla birlikte, kurulumunun çok farklı bir yeri olabilir:

• Sistemin sıcak zemin uygulandığı odada.
• Kazan dairesinde.
• Yakın koleksiyon kutusunda.

Karıştırma üniteleri çeşitleri

Termomikserlerin çalışmasında temel fark dağıtım vanalarının tasarımındadır. En yaygın olarak iki yönlü ve üç yönlü cihazlar. Aşağıda özelliklerine ayrıntılı bir bakış.

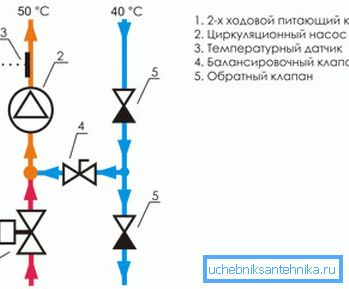

İki yollu vana

İki yönlü vanalar da besleme olarak adlandırılır. Bu cihazda, ısıtma sisteminin devresine giren soğutma sıvısı içindeki sıcaklığın izlenmesinden sorumlu bir sıvı sensörü içeren bir termostatik kafa monte edilmiştir.

Soğutucunun karıştırılması, yukarıda açıklanan prensibe göre gerçekleştirilir, örn. dönüş akışı sürekli olarak sağlanır ve sıcak sıvı sadece gerektiğinde.

Bu tasarımın avantajları arasında:

• Sistem, asla hizmet ömrünü uzatan fazla ısınmaz.
• Valf, ani değişimler olmaksızın, yumuşak sıcaklık kontrolü sağlayan, önemsiz bir akış kapasitesine sahiptir.

Bu nedenlerden dolayı uzmanların çoğu, karıştırıcıyı kendi ellerindeki sıcak bir zemine monte ederken, iki yönlü vanalar kullanırlar.

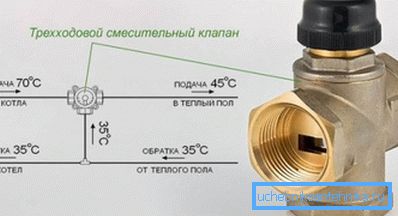

Üç Yollu Mikser

Bu cihaz iki işlevi birleştirir:

• Bypass Besleme Vanası.
• Dengeleme baypas valfi.

Ana özelliği, soğuk dönüş hattını ve sıcak ısı taşıyıcıyı karıştırmasıdır. Çoğunlukla, üç yollu vanalar hava durumuna bağlı ve termostatik cihazları kontrol etmek için aktüatörlerle donatılmıştır.

Üç yollu karıştırıcıların, büyük sistemlerde ve hava durumuna bağlı kontrolörlerin kullanıldığı sistemlerde evrensel ve vazgeçilmez olduğuna inanılmaktadır.

Ancak, bazı dezavantajları var:

• Sıcak bir katın kontürüne, 95 ° C'lik bir sıcaklığa sahip bir sıcak ısı taşıyıcısının termostatından gelen bir sinyal ile sağlanma olasılığı dahil değildir. Bu aşırı basınç nedeniyle boru hasarına neden olabilir. Ayrıca, sıcaklıktaki ani değişiklikler sistemin ömrünü kısaltır.
• Cihaz ayarlarında en az bir değişiklik bile devredeki sıcaklıkta önemli bir değişikliğe yol açabilir, bu da cihazın büyük bir bant genişliği ile ilişkilidir.

Dikkat edin! Sistemin dayanıklılığı, karıştırma ünitesinin yapı kalitesine ve seçilen malzemelerin kalitesine bağlıdır. Bu nedenle, sistem tasarım aşamasında bu noktalara özel dikkat gösterilmesi gerekmektedir.

Ekipman kurulum özellikleri

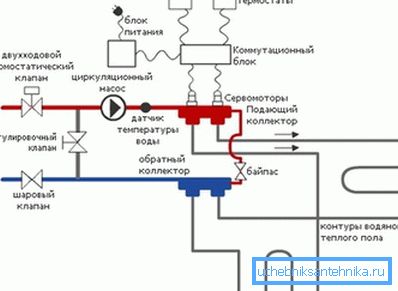

Ekipmanı bağlamak için epeyce seçenek var. Aşağıda, karıştırma yerinin yerden ısıtmasının en popüler şeması verilmiştir.

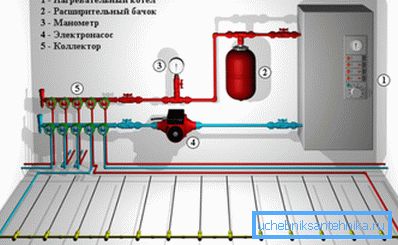

Tüm önemli öğeleri sırayla bağlayarak sistemi bir araya getirmenize izin verir:

• kazan;
• Dağıtım düğümü;
• Boru hattı.

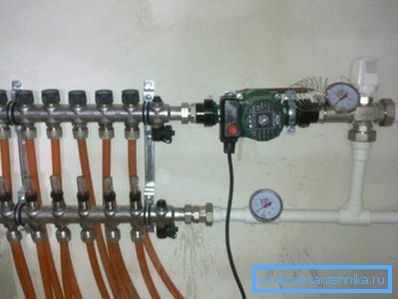

Dağıtım ünitesini monte etmeden önce, açık veya kapalı olabilen koruyucu bir metal kabin monte etmelisiniz. Bazı durumlarda, düğüm tamamen açık, yani monte edilmiştir. bir stand şeklinde. Bu durumda, ona erişim basitleştirilir, ancak bağlantı koruma sorunu yaşar.

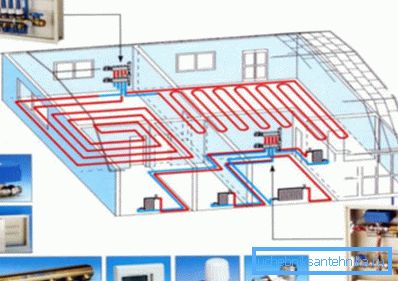

Dolap için yer, kural olarak, yerlerin yerine bağlı olarak seçilir. Birden fazla dal kullanıldığında, kabinin ortasına, konturlardan aynı uzaklıkta ve ana borulara yakın olarak monte edilmesi tavsiye edilir. Böyle bir “orta” konum, en iyi hidrolik performansı sağlar.

Devrelerin tüm çıkışlarında bulunması gereken termometre ve kapama vanalarının montajı ile kendi ellerinizle montaj yapmaya başlamak daha iyidir. Çoğu zaman, besleme ve geri dönüş akışını ayarlamak için parçalar bir dizi kollektör setinde sağlanır.

Şema üzerinde odaklanarak, dağıtım düğümünü doğru ve oldukça hızlı bir şekilde kurmak, tedarik ve tahliye borularını ona bağlamak ve sistemin çalışması sırasında gerekebilecek bir veya daha fazla devrenin kapatılmasını sağlamak mümkündür.

Parçalar aşağıdakileri içeren kompresör bağlantı parçaları, kurulum kiti kullanılarak bağlanır:

• sert kabuklu yemişler;
• burçlar;
• Halka klipsleri.

İpucu! Sistemi monte etmek için, fiyatlarının daha yüksek olmasına rağmen, pirinç bağlantı parçaları kullanmak daha iyidir. Bu, iç duvarlarında neredeyse hiçbir ölçekte birikmemesi gerçeğinden kaynaklanmaktadır.

Parçaların çapının uyuşmadığı durumlarda, adaptörler kullanılır.

Kısa montaj talimatları aşağıdaki gibidir:

• Her şeyden önce, dağıtım ünitesine iki boru bağlanır - soğutma suyu kaynağı ve geri dönüş akışı.
• Daha sonra kontur elemanlarını bağlayın.
• Daha sonra sistem elemanları aşağıdaki sırayla yüklenir:

• sirkülasyon pompası;
• hava çıkışı;
• boşaltma musluğu;
• üç yollu karıştırıcı.

Bu sistem, ısıtma işlemini tamamen kontrol etmenizi sağlar.

Dikkat edin! Tarif edilen sistemin çalışması tamamen ısıtma kazanına bağlıdır - sıcaklığın düşürülmesi veya soğutucu akışının sınırlandırılması, ısıtılmış zeminin sıcaklığının azalmasına yol açar.

Aslında, dağıtım düğümlerinin kurulumunun tüm temel unsurları.

Sonuç

Karıştırma üniteleri, geleneksel radyatörleri sıcak bir zeminle birleştiren ısıtma sistemleri için gerekli bir elementtir. Ayrıca, ısıtmalı zeminin dayanıklılığı da dağıtıcının kalitesine bağlıdır. Bu nedenle, kurulumunun kalitesi, sıcak zeminin döşenmesinden daha az dikkat edilmemelidir.

Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgileri öğrenebilirsiniz.
