Işın sistemi tasarım özellikleri. suyun zorla ve doğal

Evde ısıtmanın verimliliği sadece kazana ve seçilen radyatör modellerine bağlı değildir. Daha az önemli olan, bu cihazlar arasındaki soğutucu akışkanın nasıl organize edildiğidir. Daha önce tişört bağlantı yöntemi olan boru hatları kullanıldığında, artık ısıtma sisteminin radyal dağılımı sıklıkla kullanılmaktadır. Her ne kadar bunu kendiniz yapmak daha zor olsa da, faydaları ve kullanım kolaylıkları, seçiminizden vazgeçmenize neden olmaz.

Tasarım özellikleri

Radyatör ısıtması, şehir apartmanlarının ve eski bina evlerinin tüm sahiplerinin bildiği teneke paylaşımından farklı olarak, bataryaların ısıtma kazanı ile bağlanmalarını değil, paralel bağlantılarını sağlar.

Bu durumda, gerekli tüm kontrol ekipmanlarının, pompaların, basınç göstergelerinin, muslukların ve benzerlerinin dikkatle monte edildiği özel bir kollektör kabini monte edilir.

Yukarıda belirtilen iki kurulum şeması arasındaki farklar aşağıdaki gibidir:

1. Tee kablolaması çok daha az sayıda boru gerektirir, ancak bunları takarken çok fazla bağlantı parçasını kullanmanız gerekir: tee, mil, kuplaj vb. Bu, kurulum prosedürünü zorlaştırır. Buna ek olarak, ısıtma sisteminin tutarlı bir düzenleme yöntemi, daha az güvenilir olarak kabul edilir, çünkü bu durumda, basınç kaybına, farklı sıvı basıncına sahip alanların oluşmasına ve benzerlerine yol açacak yüksek bir hata olasılığı vardır.

1. Isının radyal dağılımı, çok daha fazla sayıda boru satın alma ihtiyacına rağmen, her bir radyatör için sadece iki bağlantı kullanır: toplayıcı ile ve batarya nozul ile birleşme yerinde.

Sonuç olarak, ısıtma ağının her bir "kirişini" herhangi bir bağlantıda sızıntı yapmadan korkarak yere güvenle tutabilirsiniz. Ayrıca, bir arıza tespit edilirse, diğer odalara yerleştirilmiş ısı değişim ekipmanı aracılığıyla soğutma sıvısının sirkülasyonunu bozmadan sorun alanını kolayca kapatabilirsiniz.

Radyal ısıtmanın ana dezavantajlarından birinin fiyatıdır. Bu özellikle elektrikli ekipmanlarla donatılmış sistemler için geçerlidir.

Dikkat edin! Tetik sistemi durumunda olduğu gibi, radyasyon sistemi doğal (yerçekimi) organizasyonunu sağlar ve (pompaların yardımıyla) soğutma sıvısı akımını zorlar.

Her iki türü de daha ayrıntılı olarak ele alın.

Radar Desenler

Yöntem 1. su zorla dolaşım ile

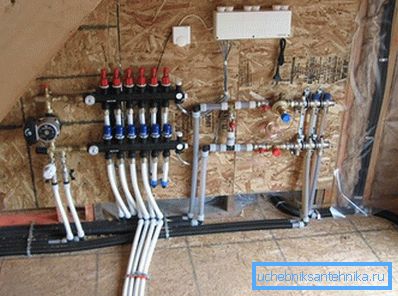

Daha önce, suyu pompalayan pompalarla donatılmış radyal ısıtma devresi, parçaların yüksek maliyeti nedeniyle çok popüler değildi. Ancak şu anda, ekipmanın fiyatı önemli ölçüde azaldı ve artan sayıda insan bunu tercih etti.

Yerçekimi şemasındaki temel fark, sıvının (su veya antifriz) kazandan akülere akması ve sıcaklık ve basınç farkından değil, pompaların yardımıyla geri dönmesidir.

Bu sayede, aşağıdaki avantajlar elde edilir:

• Ev binasındaki odaların sayısı ve geometrisi üzerinde herhangi bir kısıtlama yoktur;
• ısıtma tesislerin herhangi bir yerinde kurulabilir;
• eğimsiz döşenen herhangi bir uzunlukta borular, radyatör ve toplayıcıları bağlamak için kullanılabilir.

İpucu! Sirkülasyon pompasının sistemdeki herhangi bir noktaya monte edilebilmesine rağmen, soğutucunun kazana beslenmesinden önce bunun dönüş manifoldunda yapılması önerilir. Sıvının sıcaklığı, ekipmanın servis ömrünü olumlu yönde etkileyen en düşüktür.

Yöntem 2. Suyun doğal dolaşımı ile

Bu durumda soğutucu, yerçekimi nedeniyle hareket eder: ısıtılmış su daha az yoğunlaşır ve daha hafif olur, bu nedenle sistemin üst noktasına doğru itilir, ardından soğudukça toplayıcılar ve radyatörler içinden akar ve daha sonra ısıtıcıya geri döner.

Yerçekimi ışın ısıtma sistemi aşağıdaki özelliklere sahiptir:

1. Takarken, en yüksek noktada kurulu olan bir açık genleşme tankı gereklidir. Soğutma sıvısının termal genleşmesini kompanse eder ve boru hatlarındaki iç basıncın artmasını önler.
2. Doğal sirkülasyonlu radyasyon ısıtma şebekesi, tahmini iş maliyetini önemli ölçüde azaltan pahalı elektrikli ekipmanların kurulmasını gerektirmez.
3. Doğal dolaşımla ısıtma tamamen uçucu değildir. Banliyö bölgelerinde ya da kırsal kesimde sık sık meydana gelen elektriği kapatsanız bile, ısı olmadan kalmayacaksınız.

Radyal ısıtma sistemlerinin avantajları ve dezavantajları

Olumlu yanlar

Radyal şemanın ana avantajı - kullanım kolaylığı.

Özel ekipman, iklim ağı yönetimini mümkün olduğunca ergonomik ve kullanışlı hale getirir:

1. Her radyatörün sıcaklığını toplayıcı kabininden çıkarmadan evde ayarlayabilirsiniz.. Ek olarak, gerekirse, tüm ısıtma ağının performansını etkilemeden, su kaynağını sistemin herhangi bir elemanına tamamen kapatabilirsiniz.
2. Her bir boru çifti, toplayıcıyı sadece bir radyatör ile bağlar.. Bu nedenle, zemin kaplamasının altında kolayca değiştirilebilen küçük çaplı boru hatlarını kullanabilirsiniz. Ek olarak, zemin yüzeyinin kısmen ısınmasına izin verir.

1. Özel cihazların kullanımı sayesinde (geniş çaplı kolektörler olarak adlandırılan hidro çekiciler), farklı ısı taşıyıcı sıcaklıklarına sahip evde çeşitli ısıtma bölgeleri oluşturmak mümkündür..

Bu durumda, tedarik ve dönüş boruları arasında kısa devre düzenlenir. Isıtılmış su sürekli olarak hidrolik iğnede dolaşmakta ve çitleri farklı mesafelerde üretilebilmektedir (sıcaklık buna bağlı olacaktır).

Olumsuz taraflar

Tamlık için, radyan ısıtma sisteminin kullanımının minusesleri hakkında söylenmelidir.

Tüm avantajlara rağmen, onlar için çok yaygın değildir çünkü

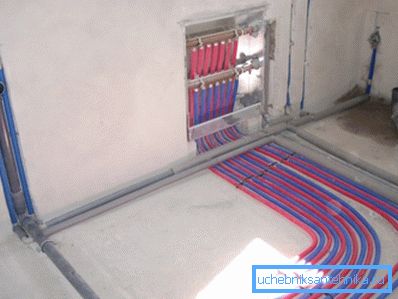

1. Tedarik ve deşarj borularının kuvvetli bir şekilde artması. Ev ne kadar büyükse ve odaların geometrisi o kadar karmaşıksa, daha fazla ayrıntıya ihtiyaç duyulacaktır. Ayrıca, kurulumun karmaşıklığı, inşaat maliyetini etkilemez.

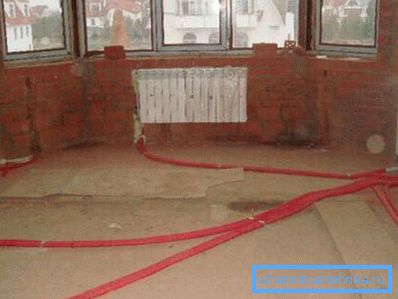

1. Gizli yükleme ihtiyacı. Geleneksel tee sistemi duvarlar boyunca monte edilebilirse, bu şekilde çok sayıda boru yerleştiremezsiniz. Onlar zeminin altına gizlenmiş olmalılar. Duvarları ve duvarları kapatabilir, ancak bu durumda malzeme tüketimi daha da artacaktır.
2. Eklem yok. Boru hatlarını tasarlarken, zemindeki boruların tek bir bağlantı içermediğinden emin olunması zorunludur. Bu yerde, en sık rastlanır ve hasarın onarım maliyeti düşük ve çok zahmetli olmaktan uzak olacaktır.
3. Sistem tasarımı farklı soğutma sıvısı sıcaklıklarına sahip çeşitli devreler içeriyorsa, bunların her biri bir sirkülasyon pompasıyla donatılmalıdır.

Kurulum özellikleri

Ev için herhangi bir huzme ısıtma sistemi, evin alanına, oda sayısına, seçilen soğutucu ve radyatörlerin yanı sıra diğer koşullara bağlı olarak ayrı ayrı tasarlanmış ve monte edilmiştir.

Ancak, her yükleyicinin uygun olduğu genel kabul görmüş bir talimat vardır.

Her şeyden önce, boru dairelerinin radyal dağıtımının asla şehir dairelerinde yapılmadığı unutulmamalıdır. Bunun nedeni, yüksek katlı binalarda soğutucu akışının, tüm daireleri bağlayan dikey yükselticilerden (birinci kattan sona) gerçekleştirilmesidir.

Güçlü toplayıcıların bağlantısı sonucunda, sıcak su, ısıtma ağının çalışmasını bozacak olan, yukarıda belirtilen binalara ulaşmayacaktır. Konut sakinleri, er ya da geç sizi toplayıcıları sökmeye zorlayacağınız ve tee ısıtma sistemine geri dönecek olan servis organizasyonuna şikayette bulunacaktır.

Dikkat edin! Yukarıda belirtilen, bir daireyi ısıtmak için özerk bir kazan kullanıldığı durumlarda geçerli değildir. Komşuların çıkarlarını etkilemeden ev ihtiyacını karşılayacak kadar soğutma suyu bağımsız olarak ısıtır.

Özel bir evde radyal ısıtma düzenlerken, bu gibi ayrıntılara dikkat etmek gerekir:

1. Aküleri besleyen ve deşarj eden kollektörlerde, hava fişlerinin oluşumunu engelleyen vanalar monte edilir. Operasyon sırasında, sistemde kalan tüm hava, bunlar aracılığıyla serbest bırakılacaktır.

1. Isıtma devresinin hacmi, borularda dolaşan soğutma sıvısı miktarının% 10'u olan bir genleşme tankı ile donatılmalıdır. Kapalı tipte membran konteynerleri satın almanız tavsiye edilir.
2. Deponun tahliye manifoldunu kazana bağlayan boru hattına monte edilmesi tavsiye edilir. Bu, hermetik genleşme tankının türbülanslı su akışlarından hoşlanmamasından ve en azından sıklıkla geri dönüş borusunda görünmesinden kaynaklanmaktadır.

1. Genleşme deposunun aksine, sirkülasyon pompalarının montaj yeri çok önemli değildir. Ancak bunların soğutulmuş soğutucuyu boşaltma borusuna bağlanması da istenir. Bu durumda, ekipman daha fazla zaman çalışacaktır.
2. Montaj sırasında elektrik pompalarının şaftlarının yatay olarak yerleştirildiğinden emin olunmalıdır. Aksi takdirde, çarpıklıklar nedeniyle, rulmanlar hızla bozulacak ve ekipmanı değiştirmek veya tamir etmeniz gerekecektir.

Sonuç

Tüm avantajlara rağmen, ısıtma düzenlenmesi için radyasyon yöntemi bütçe kararlarına bağlanabilir. Ancak, elde edilen faydalar şüphesiz harcanan para ve çabaya değer. Sistemin “darboğazı” haline gelmemesi için sadece doğru ekipmanı seçmek gerekir. Bu makaledeki videoda bundan daha fazla bilgi edinebilirsiniz.
