Isıtma aküleri: seçim yardımı, problemler ve çözümler

Isıtma bataryası ne olabilir? Isıtma cihazlarının üretimi için hangi malzemeler kullanılır? Isıtma bataryası bölümler veya astar arasında sızdığında ne yapılmalı? Malzememizde, bunlara ve diğer birçok soruya cevap bulmaya çalışacağız.

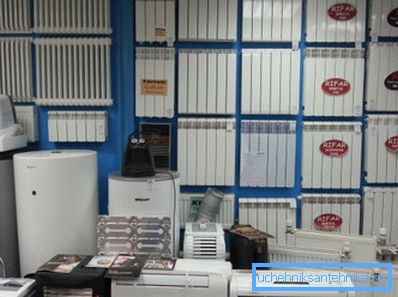

Vitrin mağaza ısıtma ekipmanları.

sınıflandırma

Modern ısıtma bataryalarının hangi işaretlerle sınıflandırılabileceğini öğrenelim.

malzeme

Isıtma cihazları üretimi için kullanılabilir:

  • Dökme demir. Isıtmalı dökme demir radyatörlerin karakteristik özellikleri - bölümün büyük bir iç hacmi ve önemli ölçüde ağırlık. Dökme demirin kırılganlığı, ısıtma sistemindeki maksimum çalışma basıncını 9-12 atmosfer değerine sınırlar.

Bu arada: merkezi ısıtmanın normal çalışma modunda, devredeki basınç 4 - 4,5 atmosferleri aşmaz. Özerk bir kontura sahip özel bir ev için, daha mütevazı değerler tipiktir - 1.5 - 2 kgf / cm2.

  • çelik. Ana avantajı, hesaplanan basınç değerlerinin aşılmasından korkmamaya izin veren mekanik dayanımdır. Ana dezavantaj, korozyona karşı istikrarsızlıktır; Yaz için ısıtma sistemini sıfırlamak, ısıtıcıların ömrünü önemli ölçüde azaltır.
  • alüminyum. Metalin en yüksek termal iletkenliği sınırlı mekanik güce bitişiktir. Buna ek olarak, alüminyum bakır ile galvanik bir çift oluşturur; Alüminyum piller kullanılıyorsa - ısıtma bakır borularla seyreltilmemelidir.

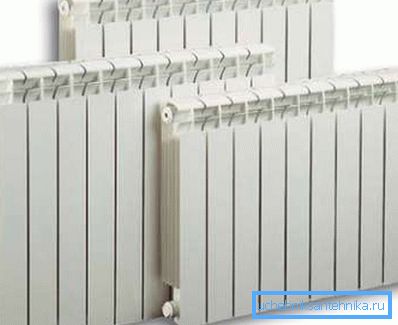

Fotoğrafta - İtalyan şirketi Nova Florida'dan alüminyum ısıtma cihazları.

Bimetalik ürünlerin satışı ile birlikte bir metalin yapımı ile birlikte bulunabilir.

İki tip bimetalik ısıtıcı yaygındır:

  1. Alüminyum kılıflı seksiyonel veya katı çelik çekirdek radyatörler. Çelik, iç basınca (hidrolik şoklar dahil) en yüksek direnci sağlar ve yüksek ısı iletkenliğine sahip alüminyum, ısıtıcının geniş yüzey alanına sahip yüzgeçlerle donatılmasını sağlar. Performanstaki şampiyonlardan biri - Rus şirketi Rifar'ın monolit radyatörü - 100 atmosferik çalışma basıncı için tasarlanmıştır.
  2. Bakır-alüminyum konvektörler kompakt boyutlarda yüksek ısı emisyonuna sahiptir. Bakır, alüminyumdan bile daha iletkentir; konvektör, alüminyum yüzgeçlere preslenmiş bir soğutucuya sahip bir bakır borudur.

Son olarak, nispeten nadir egzotiklerden bahsedilmeye değer: Plastik radyatörler hacimli, kırılgandır ve işlevlerini +80 C'den yüksek olmayan sıcaklıklarda gerçekleştirebilmektedir. Çalışma basıncı sadece 2 kgf / cm2'ye ulaşabilir; Ancak, bu ürünlerin fiyatı alüminyum kesitli akülerden biraz daha yüksektir.

Ana avantaj olarak, üreticiler ve satıcılar, ısıtıcının küçük bir ağırlığından bahsetmektedir (genel olarak, en azından nakliye ve kurulum aşamasında bazı değere sahiptir).

Seramik piller, su ısıtmayla ilgili değildir. Bunlar, odayı konveksiyonla değil, kızılötesi radyasyonla ısı transferini sağlayan elektrikli ısıtma cihazlarıdır.

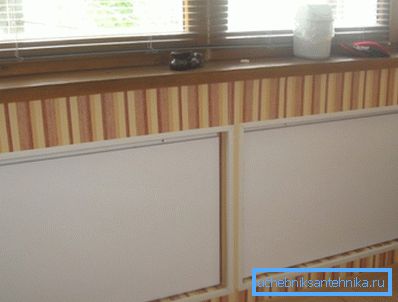

Seramik IR panelleri.

tip

Tasarımdaki ısıtma cihazları nelerdir?

  • Seksiyonel ısıtma radyatörleri, Sovyet inşaatının tüm evlerinde ve daha modern alüminyum ve bimetalik muadillerinde kullanılan pillerdir. Isıl kapasiteyi esnek bir şekilde değiştirmek için ek bölümlerin eklenmesine izin verdikleri için uygundurlar. Ancak bölümler arasındaki contalar genellikle sızıntıya neden olur.
  • Konvektör. Esas olarak, ısı aktarımını arttıran, üzerine preslenmiş enine nervürlü bir borunun sadece birkaç dönüşüdür. Isı geçişini sınırlamak için konvektöre dekoratif kapaklar ve hareketli ekranlar yerleştirilir.
  • Lamellar (düz) radyatörler, kontur boyunca kaynaklanmış iki adet çelik figürlü plakadır. Soğutucu, aralarındaki geçitler boyunca hareket eder. Odada minimum yer kaplarlar; Bununla birlikte, düşük gerilme mukavemeti ve mütevazı servis ömrü (ev tipi plakalar için sadece 7 yıl) plaka radyatörünü şüpheli bir kazanım haline getirmektedir.
  • Kayıtlar (borulu bataryalar), daha küçük çaplı köprülerle birbirine bağlanmış bir dizi yatay veya dikey çelik boru olan ev yapımı veya fabrikada üretilen ısıtma cihazlarıdır.

Orta yüzey alanı ve çeliğin düşük ısı iletkenliği, kayıtların oldukça genel olmasını sağlar; Genellikle garajlar, atölyeler ve endüstriyel tesisler için kullanılırlar.

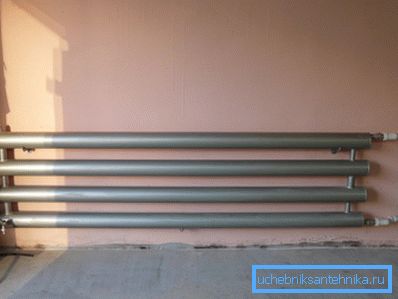

Isıtma sicili.

boyutlar

Isıtma için en yaygın piller, astar üzerinde bir merkez mesafesi olan, 500 milimetreye eşittir.

Bununla birlikte, modern pazarın aralığı bunlarla sınırlı değildir.

  • Panoramik pencereleri ve alçak pencere eşikleri ile düşük (400 mm'ye kadar) ısıtıcılar kullanılır.
  • Boşluk ile yüksek ısı çıkışına ihtiyaç duyulduğunda, radyatörlerin önemli (800-2400 mm) dikey boyutlarına ihtiyaç vardır.

Kurulum yöntemi

Çoğu radyatör, duvar montajı için tasarlanmıştır. Dirsek, bir montaj tabancası veya vida kullanılarak dübel ile duvara tutturulur; Bir radyatör, kütleye ve bölüm sayısına bağlı olarak 3 ila 7 parantez gerektirir.

Yer isıtıcılar, isminden de anlaşılacağı gibi, bacaklar üzerinde yatay bir yüzeye monte edilir. Duvarların düşük bir taşıma kapasitesine sahip olduğu durumlarda (gazlı beton, kabuk, akbaba panelleri vb.) Talep vardır.

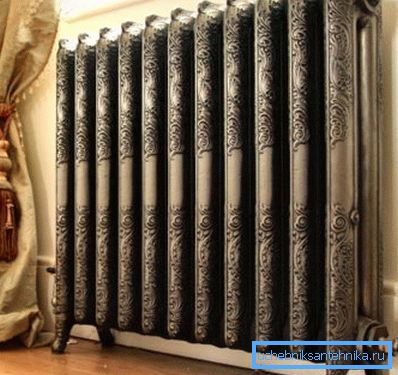

Yerden ısıtma cihazı.

üreticileri

Isıtma ekipmanı pazarının tamamında olduğu gibi, ısıtma cihazları üreticileri arasında en yüksek oranlar Alman ve İtalyan markalarıdır.

Bazı durumlarda, tercihleri ​​haklı çıkarılır: örneğin, Kermi panel çelik radyatörleri gerçekten çelik sac lamel levhalardan daha sağlam ve daha dayanıklıdır. Bununla birlikte, bimetalik ve alüminyum cihazlar ile resim farklıdır.

İki ısıtma cihazının ana özelliklerini karşılaştıralım: daha önce bahsettiğimiz yerli Rifar Monolith ve İtalyan Global Style Plus 500.

parametre Rifar global
Çalışma basıncı, kgf / cm2 35 100
Çalışma sıcaklığı, c 135 110
1 kısma ısı akışı, watt 196 185
Bölüm maliyeti, ruble 800 1050

Netleştirmek gerekirse: Rifar'dan bir monolitik radyatör söz konusu olduğunda, bölümlere ayrılma elbette şartlıdır.

Bu rakamlardan sonuç çıkarmak zor değildir. Yerli ürün ithalat analojisini tüm yönleriyle aşmaktadır; aynı zamanda% 25 daha ucuzdur. Açıktır ki, bir ısıtma cihazını seçerken, markaya değil, özelliklerine bakmak daha iyidir.

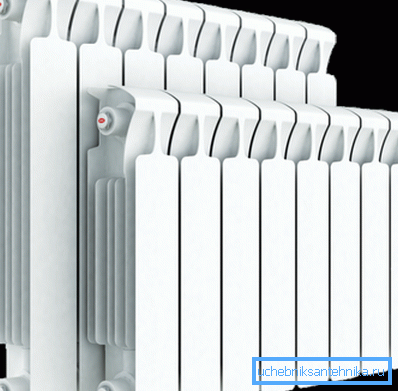

Bimetal radyatör

hesaplama

ev

Bilinen büyüklükteki bir evi ısıtmak için kaç tane pil ihtiyacım var?

Bir oda için toplam ısı çıkışını hesaplama talimatları aşağıdaki formüle indirgenir: Q = V * Dt * k / 860. Bu formülde, V evin hacmidir (boyut olarak), Dt caddeyle hesaplanan sıcaklık farkıdır ve k, ısınma katsayısıdır.

Dt parametresi nasıl hesaplanır ve nereden alınır?

İlk durumda, iç sıcaklığın (+18 - +22 С) standart değeri ile ısıtma sezonundaki en soğuk beş günün ortalama sıcaklığı arasındaki fark alınır. +20 C Dt = 20 - -22 = 42 C'lik evde minimum -22 ve bir sıcaklıkta tutulduğunu varsayalım.

İkincisi, katsayı aşağıdaki tablodan doğrusal enterpolasyon ile elde edilir:

ısınma faktör
Köpük kat, üçlü camlı pencereler 0.6-0.9
Tuğla 40 cm, çift camlı pencereler 1 - 1.9
Tuğla 25 cm, ahşap pencereler 2 - 2.9
Tuğla 12 cm, tek dişli cam 3 - 4

Örneğin, 300 m3'lük bir hacme sahip ve iyi bir şekilde izole edilmiş bir ev için (k = 0.8), ortalama ocak -32 ° C'lik bir sıcaklıkta, kilovatlarda ısı çıkışı ihtiyacı 300 * (20 - -32) * 0.8 / 860 = 14.5 olacaktır. kW.

daire

Standart tavan yüksekliği (2.5 - 3 metre) olan bir apartman dairesinde, yarım asır önce SNİP'lerde ortaya konan normlara uymak daha kolaydır: bir kilovat ısı 10 m2'lik bir alana karşılık gelir. Dairenin 50 m2'lik bir alanı varsa - ısıtması için 5 kilowatt gerekir. Bireysel oda için ısı ihtiyacı benzer şekilde tahmin edilir.

Isıtma cihazları

Bilinen ısı ihtiyacı olan bölümlerin sayısının seçilmesi, en basit denklemin çözümüne indirgenmiştir: örneğin, 2 kilowatt ısı, 200 watt ısı akışıyla 10 bölüm sağlayabilir.

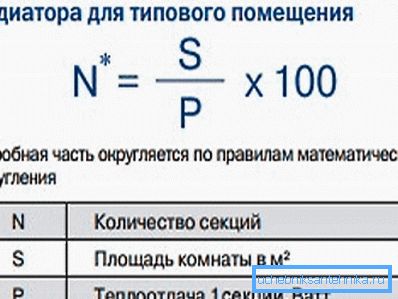

Hesaplama şeması

Isı akışı bölümündeki veriler nereden alınır? Genel durumda - üreticinin web sitesindeki teknik dokümantasyondan.

Eğer bazı nedenlerle imkansız ise, aşağıdaki değerlere güvenebilirsiniz:

  • Dökme demir bölümü 140 - 160 watt verir;
  • Bimetalik - 180 watt;
  • Alüminyum - 200 watt.

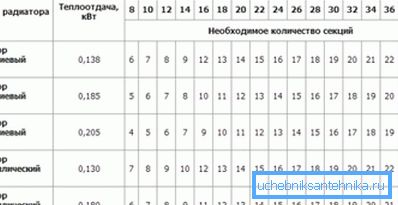

Bazı cihazlar için termal güç değerleri.

Teknik sorunlar

Isıtma sistemlerinin bakım, onarım ve kendi elleriyle onarılması sırasında, yeni başlayan bir kişi, çözüm bulmaya çalışacağımız bir takım problemlere sahip olabilir.

montaj

Bataryaları bağlamak için hangi boruların kullanılması daha iyidir? Merkezi ısıtma sisteminde - kaynakta siyah çelik, dişlerde galvaniz veya bağlantı elemanlarında oluklu paslanmaz çelik. Özerk bir sistemde, güçlendirilmiş alüminyum folyo polipropilen ile ısıtıcılar seri bağlantısı yapmak daha iyidir; Zemindeki kolektör dağılımı genellikle çapraz bağlı polietilenden yapılır.

Besleme hattına bir kesit radyatör nasıl bağlanır? Az sayıda bölümle (yedi adete kadar), tek yönlü bir bağlantı kullanılır. Daha fazla sayıda bölümle, bataryayı çapraz veya alttan üste doğru bağlamak daha iyidir.

Alttan aşağıya bağlantı.

Bir balkon veya sundurma üzerinde bir batarya kurmak mümkün mü? Kamu hizmetlerinde herhangi bir değişiklik gibi, bu sakinler ve ısıtma ağları ile koordinasyon gerektirir. Genel olarak, mümkün değildir: ek bir cihaz, komşuların akülerinin ısı transferini azaltacaktır.

tamirat

Konsollara takılan eski dökme demir pili nasıl çıkarılır?

  1. Yükseltici sıfırlanır.
  2. Astarda, kilit somunları ve radyatör tapaları seri halde çözülür. Dirençte, göz kalemi bir saç kurutma makinesi, kaynak makinesi veya el feneri ile önceden ısıtılır.
  3. Bir lokma anahtar, radyatör tespit somunlarını sökmektedir.

Seksiyonel radyatörü nasıl sökebilirim?

  1. Radyatör, fişten ilgili nipele olan mesafeyi ölçer.
  2. Radyatör anahtarı aküye bu derinliğe yerleştirilir ve bir manivela ile ve dişlere dokunulduktan sonra - manuel olarak döner. İpin yönü, anahtarın sokulduğu mantar üzerinde görülebilir.

Önemli: İkiz memeler, bir seferde bir veya iki tur gevşetilir. Eğme, meme ucunu kırar.

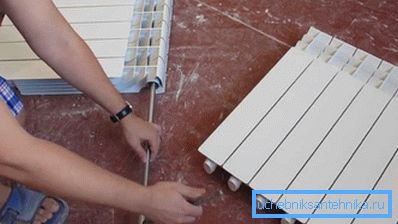

Seksiyonel radyatörün demontajı.

Bölümler arasında neden bir sızıntı var? Bölümler arasındaki contalar zamanla elastikiyetini kaybeder. Sızıntıyı ortadan kaldırmak için, nipeli sıkın.

Batarya bağlantısı neden akıyor?

  1. Kilit somununda yanmış bobin. Kilit somununu ortadan kaldırmak için, yükseltici düştüğünde geri sarmanız gerekir.
  2. Sgon iş parçacığı üzerinde paslanmış. Bağlantı alanı kaynak veya manuel diş ile değiştirilir.

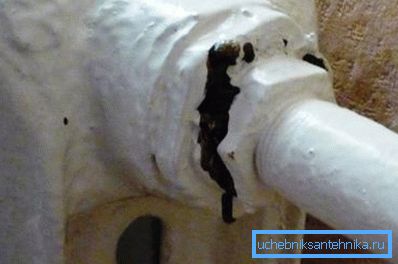

Kilit somununu kilitle.

Radyatörün çamurunu tıkaması nasıl temizlenir? Yıkama, uç kapakta bir yıkama musluğu gerektirir. Bu arada, aşırı bölümler ısıtılmadan önce kanalizasyona su boşaltılır. Bu arada, pilleriniz gürültülü ise - komşularınızdan birinin şu anda onları yıkayarak şaşkın olması muhtemeldir.

Astar ve bataryayı takmak ne işe yarar?

  • Sahada, bir kapatma vanası yerleştirilir.
  • Dönüş borusunda, bir jikle (arazinin manuel regülatörü) veya bir termostat (termik kafa) monte edilir.
  • Alt bağlantıda ve üst katlarda alt şişeleme ile, üst radyatör tapasına (Mayevsky musluğu veya normal su musluğu) bir hava girişi yerleştirilir.

Isı ölçümü

Radyatöre bir metre koyabilir miyim? Daimi kablolama ile, sadece ödeme yapmaz: her bir ısıtıcıdaki sayaçlar, yalnızca bir yer için 15.000 rubleye mal olmayacak, ısıtma şebekelerinin temsilcileri tarafından kabul edilmeyebilir. Yükseltici ve eyeliner da dairenin ısıtılmasına katkıda bulunur.

Ölçüm cihazı, bir boru beslemesi ve dönüş ısıtması yoluyla geldiğinde, yalnızca yatay kablolama yapmak için mantıklıdır.

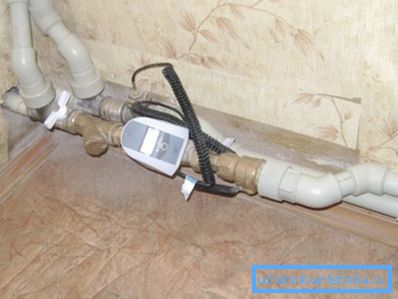

Isı ölçer girişi.

dekorasyon

Isıtıcılar, yükselticiler ve astar nasıl saklanır? İdeal olarak, bunu hiç yapmamak daha iyidir. Isıtma bataryası üzerindeki herhangi bir muhafaza, ısı transferini azaltacaktır. Konveksiyon akımlarının hareketini engellemeyen radyatörler için ön paneller bir uzlaşma olabilir.

Son olarak, eğer hala ısıtma aküsüne tam boy bir kapak takmak istiyorsanız, birkaç basit kural izlemelisiniz.

  • Herhangi bir yer ve kapak hava geçirmelidir.
  • Üstte katı raflara izin verilmez.
  • Tüm dekor kolayca sökülmelidir.

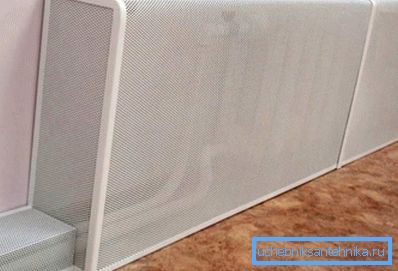

Bu dekoratif ekran tüm koşulları karşılar.

Sonuç

Yazıda sunulan pazar önerileri ve tavsiyelerin gözden geçirilmesinin okuyucu için faydalı olacağını umuyoruz. Ekli video ona daha fazla bilgi sunacak. İyi şanslar!
