Isıtma asansörü: ilk tanışma

Bu makalede, ısıtma sistemindeki asansörün ne olduğunu ve nasıl çalıştığını bulmak zorundayız. Fonksiyonlara ek olarak, asansör ünitesinin çalışma modlarını ve nasıl ayarlanacağını inceleyeceğiz. Öyleyse git.

Nedir o

fonksiyonlar

Basit olarak, asansör ısıtma düğümleri, ısıtma ana ve ev mühendislik sistemleri arasında tuhaf tamponlardır.

Birkaç işlevi birleştirir:

• Isıtma devresinin çalışması için rotanın hatları (3-4 atmosfer) arasındaki basınç farkını 0.2'ye dönüştürürler.
• Isıtma ve sıcak su sistemlerini başlatmak veya durdurmak için kullanılırlar.
• DHW sisteminin farklı çalışma modları arasında geçiş yapmanıza izin verin.

Belirtiniz: musluklardaki suyun sıcaklığı 90-95 dereceyi geçmemelidir. Yaz aylarında, besleme hattındaki suyun sıcaklığı 50-55 ° C'yi geçmediğinde, DHW bu dişten beslenir. Soğuk havaların zirvesinde, sıcak su tedariki geri dönüş boru hattına geçirilmelidir.

elementler

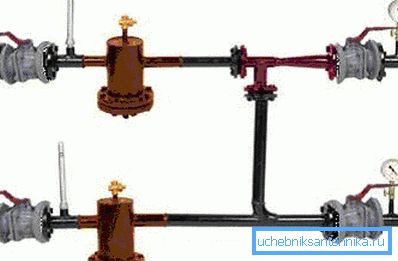

Asansör ısıtma ünitesinin en basit şeması şunları içerir:

1. Besleme ve geri dönüş ipliklerinde bir çift giriş valfi. Akış daima geri dönüşün üzerinde bulunur.
2. Asansör grubunu ısıtma sisteminden kesen bir çift ev tipi vana.

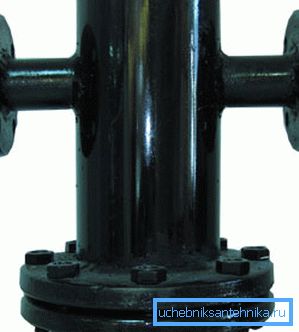

3. Gryazeviki sahada ve nadiren dönüş hattında.

1. Isıtma devresindeki boşaltma tertibatları, tamamen boşalmasına veya sistemi bir deşarj durumuna getirmesine izin verir, bu sayede başlangıçta havanın önemli bir kısmını dışarı attırır. Deşarjlar kanalizasyon için iyi sayılır.
2. Besleme, geri dönüş ve karışımın sıcaklığını ve basıncını ölçen kontrol vanaları.

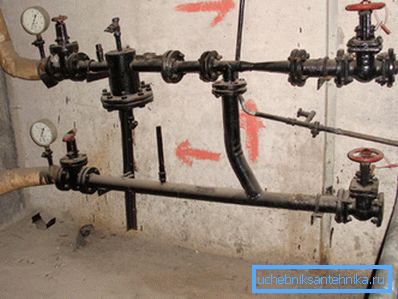

3. Son olarak, gerçek su jeti asansörü, içinde bir ağızlık bulunan borular için bir flanşlı tişörtdür.

Asansör ısıtma sistemi nasıl çalışır? Çalışmasının ilkesi, bir akıştaki statik basıncın hızıyla ters orantılı olduğunu belirten Bernoulli yasasına dayanmaktadır.

Besleme borusundan gelen daha sıcak ve yüksek basınçlı su, nozul boyunca asansör soketine enjekte edilir ve paradoksal olarak ses çıkarır, geri dönüş boru hattından suyun tekrarlanan sirkülasyon döngüsüne giren bir vakum bölgesi oluşturur.

Bu sağlar:

• Devreden geçen büyük bir akış, karayolunun akışından asgari olarak geçmektedir.
• Sıcaklığın asansöre ve uzaktaki ısıtıcılara yakın hizalanması.

Isıtma sezonu boyunca basınçlar nasıl ölçülür? Tipik parametreler veriyoruz.

Yoldaki ve asansörden sonraki sıcaklıklar, dış sıcaklık olan belirleyici faktör olan sıcaklık programına tabi tutulur. Güzergâhın besleme hattı için maksimum değer 150 derecedir: Daha fazla ısıtmayla, aşırı basınçlara rağmen su kaynamaya devam edecektir. Karışımın maksimum sıcaklığı iki boru için 95 C ve tek borulu sistemler için 105'dir.

Bu elemanlara ek olarak, ısıtma sistemi asansörü sıcak su çekmeyi içerebilir.

İki temel konfigürasyon mümkündür.

1. 70'lerin sonundan önce inşa edilen evlerde, DHW, beslemedeki bir ek ve geri dönüş hattında bir tane ile beslenir.
2. Daha yeni evlerde, her bir hatta iki tane bağlantı var. Hortumun ara parçaların arasına bağlanması için, flanşın çapından 1-2 mm daha geniş çaplı bir tespit rondelası flanş üzerine yerleştirilir. Beslemeden beslemeye ve dönüşten dönüşe kadar olan şemalara göre DHW'yi açarken, su akan yükselticiler ve havlu ısıtıcıları boyunca sürekli olarak dolaştırıldığından emin olmak için yeterli bir düşüş sağlar.

Sorumluluk alanları

Asansör ısıtma düğümü nedir - bir şekilde anlaşıldı.

Ve bundan kim sorumlu?

• Evin içindeki güzergahın giriş valflerinin flanşlarına olan bölümü, ısı aktarım organizasyonunun (ısı ağları) sorumluluk alanıdır.
• Giriş valflerinden sonra her şey ve vanalar kendilerini konut organizasyonunun sorumluluk alanıdır.

Bununla birlikte, ısıtma yükselticisinin numaraya (boyut) göre seçimi, nozul çapının hesaplanması ve tespit pulları ısıtma ağları ile gerçekleştirilir. Ev sahipleri sadece kurulum ve söküm sağlar.

kontrol

Kontrol kuruluşu yine ısıtma şebekesidir.

Tam olarak ne kontrol ediyorlar?

• Kış aylarında birkaç kez, sıcaklıkların ve akış, dönüş ve karışım basınçlarının kontrol ölçümleri gerçekleştirilir.. Sıcaklık programından sapmalar durumunda, ısıtma yükselticisi, bir delik veya nozul çapındaki bir azalma ile yeniden hesaplanır. Tabii ki, bu soğuk hava tepe noktasında yapılmamalıdır: -40'ta, caddede ısıtma erişimi, dolaşım durduktan sonra bir saat içinde buzla tutulabilir.
• Isıtma mevsimine hazırlık olarak, kesme vanalarının durumu kontrol edilir. Kontrol son derece basittir: montajdaki tüm vanalar üst üste gelir, ardından herhangi bir kontrol vanası açılır. Sudan gelirse - bir hata aramanız gerekir; Ayrıca, vanaların herhangi bir yerinde, bezlerin üzerinde sızıntı olmamalıdır.
• Son olarak, ısıtma mevsiminin sonunda, ısıtma sistemindeki asansörler, sistemin kendisi ile birlikte sıcaklık açısından test edilir.. Isıtma ortamı, sıcak su kaynağı kapalıyken maksimum değerlere ısıtılır.

yönetim

Asansörün çalışmasıyla ilgili bazı işlemlerin yürütme sırasını veriyoruz.

Isıtmaya başla

Sistem doluysa, tek yapmanız gereken ev valflerini açmaktır - ve sirkülasyon başlayacaktır.

Biraz daha karmaşık olan, düşürülmüş bir sistemi başlatmak için talimattır.

1. Dönüş borusundaki deşarj açılır ve akıştaki deşarj kapanır.
2. Yavaşça (su darbesini önlemek için), üst ev valfi açılır.
3. Su, çöplüğe gittikten sonra, temiz, havasız, kapanır, ardından alt ev valfi açılır.

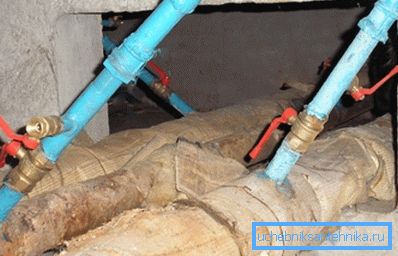

Kullanışlıdır: eğer modern küresel vanalar yükselticilere monte edilmişse, sıfırlanacak devrenin yönü önemli değildir. Ancak bir vida ile, hızlı bir geri akış valfi yırtabilir, bundan sonra çilingir, yükselticilerdeki sirkülasyon duruşunun nedenleri için uzun ve acı verici bir aramaya sahip olacaktır.

Nozul olmadan çalışmak

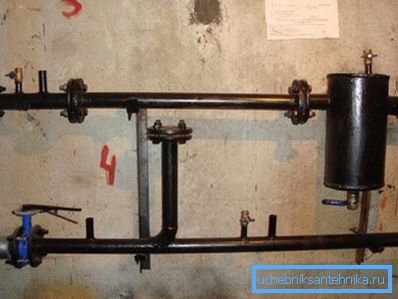

Soğuk havanın zirvesindeki katastrofik olarak düşük dönüş sıcaklığında, nozulsuz bir asansör uygulanmaktadır. Sistem, karışımdan değil otoyoldan soğutucu madde alır. Boğucu çelik gözleme ile sıkıştı.

Diferansiyel ayar

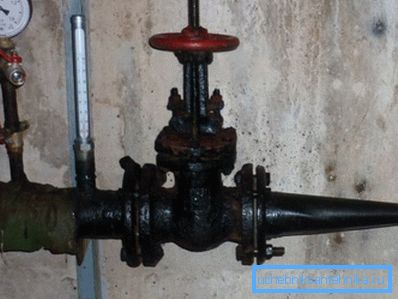

Geri dönüş çok yüksek olduğunda ve nozulu hemen değiştirmek imkansız olduğunda, diferansiyel valfi ayarlamak için pratik yapılır.

Kendin nasıl yapmalı?

1. Besleme basıncı ölçülür, bundan sonra basınç göstergesi dönüş akışına yerleştirilir.

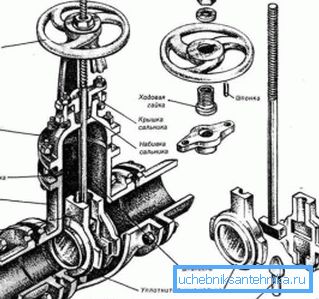

2. Dönüş borusundaki giriş valfi tamamen kapanır ve basınç göstergesi üzerinde basınç kontrolü ile yavaş yavaş açılır. Eğer mandalı kapatırsanız - yanakları tamamen çubuk üzerinde düşmeyebilir ve daha sonra aşağı kayabilir. Yanlış hareketin fiyatının dondurulmamış erişim ısıtması garanti edilir.

Bir seferde, en fazla 0,2 atmosfer farkı kaldırılmalıdır. Geri dönüş sıcaklığının tekrarlanan ölçümü, tüm değerler stabilize edildiğinde bir günde gerçekleştirilir.

Sonuç

Malzemenin okuyucunun işin şemasını ve asansör tertibatının ayar sırasını anlamasına yardımcı olacağını umuyoruz. Her zamanki gibi, ekli video tarafından dikkatine ek bilgi sunulacaktır. İyi şanslar!
