Isıtma boru radyatörleri: çeşitleri ve özellikleri, ev

Modern pazarda alan ısıtma için çeşitli cihazların yelpazesi çeşitliliği çarpıcı, hemen hemen her zevke ve bütçeye uygun ürünleri kolayca bulabilirsiniz. Yine de, bu güne kadar kendi elleriyle ısıtma radyatörleri borudan yapılır. Bu yapılar kaynaklı veya prefabrik olabilir, çünkü bu üretim farklı metaller kullanılır ve formlar için her şey ustanın hayal gücüne bağlıdır. Bütün bu incelikleri daha fazla tartışacağız.

Hangi metal daha iyidir

Başlamak için, bu tür yapıların hem ısı transferi, radyatörlerin işlevini yerine getirme hem de boru biçimindeki kayıt doğrudan bir kazan veya fırının yanma odasına monte edildiğinde ısı almak için tasarlanabileceğini dikkate aldık.

Ayrıca, bazı modellerde, bir sıvı soğutucu yerine, örneğin bir radyatör bacası gibi ısıtılmış gaz kullanılır.

• Radyatörlere yönelik çelik borular, bu pazar sektörünün liderlerini haklı olarak kabul etti. Tabii ki, çeliğin ısı çıkışı, alüminyum veya bakır kadar yüksek değildir, korozyona karşı hassastır ve düzenli bakım gerektirir. Ancak bu eksiklikler, uygun fiyat ve çok çeşitli tip ve boyutlarda dengelenmekten daha fazlasıdır. Ayrıca, sıradan demirli metallerin pişirilmesi, renkten çok daha kolaydır.
• Bu tür yapılar için paslanmaz çelik nadiren kullanılır.. Maliyetinin hafifçe koyulması, bütçeden uzak olması dışında, paslanmaz çelik lehimlemek için argon kaynağı kullanılır ve her profesyonel kaynakçı bununla çalışamaz.

Önemli: Bu durumda galvanizli demir kullanımı mantıklı değildir. Kaynak işlemi sırasında ince bir çinko kaplama basitçe yanar. Sonuç olarak, zaten zayıf olan kaynak ek olarak korozyondan etkilenir.

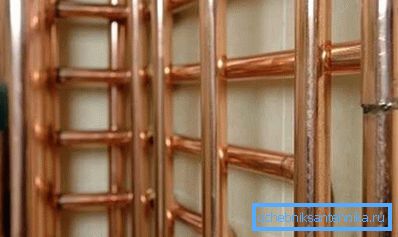

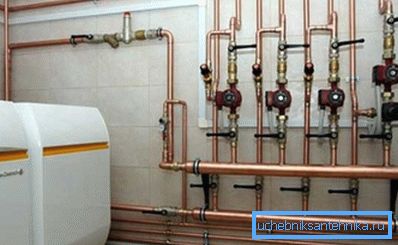

• Bakır boru biçimindeki kayıtların kullanılması, yalnızca evin etrafındaki bakır kablolama durumunda doğrulanır.. Bakırın ısı çıkışı demirli metallerden dört kat daha fazladır, bu sayede radyatörsüz borularla, daha doğrusu minimum sayıda radyatörle ısıtma hakkında konuşabilirsiniz. Ancak, ilk olarak, bakır fiyatı inanılmaz derecede yüksektir ve ikincisi, bu metal çalışma koşullarından çok talep görmektedir.

1. Bakır sistemler, katı aşındırıcı emprenye olmayan ince bir şekilde temizlenmiş bir soğutma sıvısı gerektirir.
2. Bu tür sistemlerde, bağlantılar bakır veya bronz, nikel, krom veya pirinç gibi uyumlu metallerden olmalıdır. Ayrıca, alüminyum ve bakırın birleştirilmesi kesinlikle yasaktır.
3. Bakır boru hatları mutlaka elektrokimyasal korozyon tehlikesi olduğundan yüksek kaliteli topraklama gerektirir.
4. Bakır yumuşak bir malzemedir, dolayısıyla sistemin ek korumaya ihtiyacı vardır, doğal olarak, örtü ve kalkanlar da maliyet karşılığıdır.

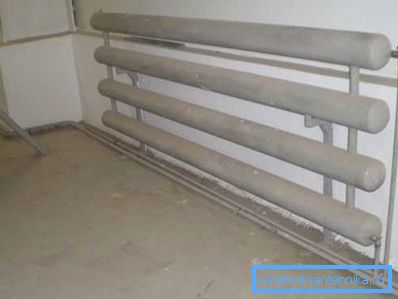

• Fotoğrafta gösterilen dökme demir radyatörlü ısıtma boruları hala endüstriyel binalarda ve teknik odalarda kullanılmaktadır.. Ancak bu tasarımın ağırlığı, ev tipi dökme demir bataryalardan daha yüksektir. Estetik olmayan görünüm ve oldukça düşük verim göz önüne alındığında, popüler değildir.

İpucu: dökme demir tüplü yazmaçlar, yanma odasına monte edilmek için mükemmel şekilde uygundur. Optimum ısı kapasitesi, düşük fiyat ve soğutma sıvısı ile ilgili iddiasızlık, liderleri bu yönde yönlendirir.

Tübüler radyatörlerin tipleri ve karakteristikleri

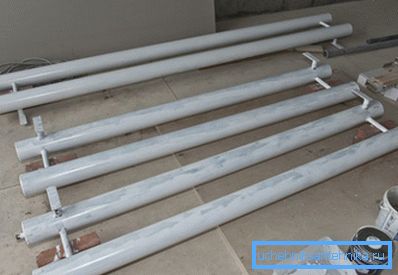

Yukarıdakilerin hepsinden, çelik borulara neredeyse hiç alternatif olmadığı açıktır. Her ne kadar kendi elleriyle kaynaklanmış yapıların görünüşü çok vasat olsa da, bir garaj, bir seranın veya bir barınak için oldukça uygun olsa da, burada kendiliğinden toplanma talimatları karmaşık değildir.

Doğaçlama borulu radyatör çeşitleri

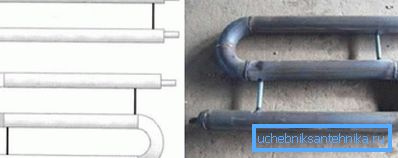

Bu türden kendinden yapılmış yapılar genellikle serpantin veya sicilden yapılır. Başlıkta ilk koyulmanın yapılandırması. Metal boru bir yılan şeklinde kıvrılır, bundan sonra bağlantı boruları ve bazı durumlarda sabitleme şeritleri kaynaklanır.

Bütün bükümlü radyatör doğal olarak kaynaklı yapılara göre önemli avantajlara sahiptir. Ancak bir çelik boruyu bükmek için özel bir boru bükücüye veya en azından bir gaz yakıcıya ihtiyacınız vardır. Artı boru çapı, kural olarak 50 mm'yi geçmez. Bu nedenle, daha güçlü sistemler için kayıt yapılarını kullanmak gelenekseldir.

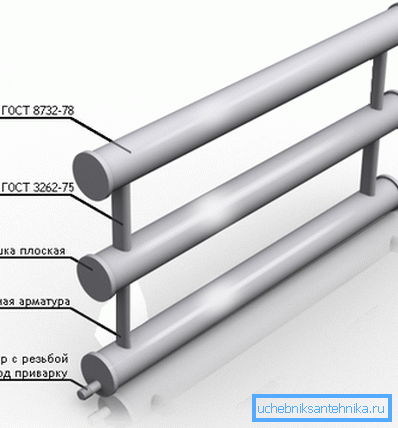

Kayıt sistemindeki radyatörün borusunun çapı üzerinde herhangi bir kısıtlama yoktur. En yaygın olarak kullanılan, çapı 32 ile 150 mm arasında olan yuvarlak yuvarlak borulardır.

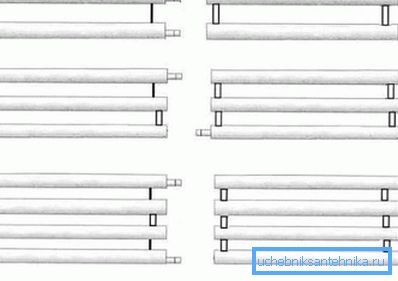

Bölümler iki şekilde bağlanabilir: bir dizede veya bir sütun şeklinde. Bağlantı ipliği aslında, sadece bağlantı borularının varlığıyla bobinden farklıdır. Aksi halde, hepsi aynı tutarlı yılan.

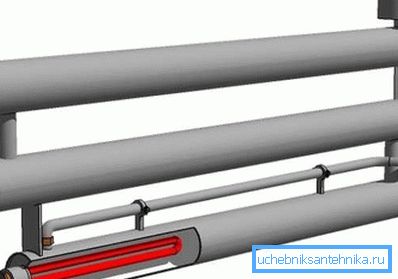

Sütun tüpleri paralel bağlanır. Yani, daha büyük çaplı yatay olarak monte edilmiş bölümler, her iki tarafta dikey topaklar ile birbirine bağlanır. Standart bir fabrika radyatörünü andırıyor, sadece baş aşağı.

Bu tür kendi kendine yapılmış yazmaçlar, hem tek borulu hem de iki borulu sistemlere bağlanabilir. Sistem tipinin teknik özellikleri yansıtılmamaktadır. Bu tür yazmaçlar, büyük çapları ve minimum hidrolik dirençlerinden dolayı, doğal soğutucu akışkanlı ısıtma sistemlerinde en iyi şekilde çalışırlar.

Ancak, doğal sistemlerin, su akışı yönünde, 1 metre uzunluğunda yaklaşık 5 mm'lik bir eğimle monte edildiğini unutmayın.

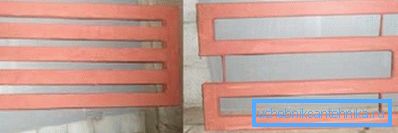

Önemli: Bir kaynak makinesi, bir taşlama makinesi ve diğer yardımcı aletler varlığında, ısıtma radyatörlerini şekillendirilmiş bir borudan kendi ellerinizle olduğu gibi yuvarlak bir hatta monte etmek de kolaydır. Tabii ki, buradaki hidrolik direnç biraz daha yüksek olacaktır, ancak 50 mm'den daha büyük bir kesite sahip borular için bu hata önemli değildir.

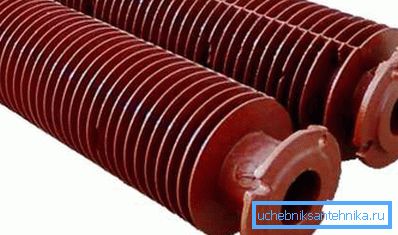

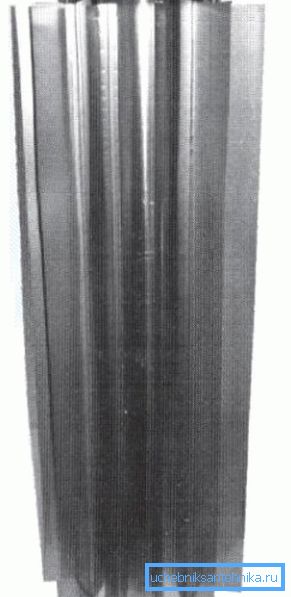

Hem kendinden hem de fabrikada, yüzgeçleri veya "tüyleri" olan ürünler tasarlanır. Bu durumda, metal şeritlerin veya plakaların düz bir boru üzerine kaynaklandığı bir sorudur. Metal alandaki artışa bağlı olarak, termoliz önemli ölçüde artar. Özellikle, fotoğrafta gösterilen şömineler için boru radyatörü tam olarak bu prensibe göre çalışır.

Ev yapımı boru şeklindeki radyatörü hesaplayın

Soğutucunun iç hacmi ile karşılaştırıldığında, radyatörün hava ile temas ettiği alan küçüktür, bu nedenle bu tür yapılardan yüksek verim beklememelisiniz.

Sorun, bir sirkülasyon pompasını sisteme sokarak kısmen çözülebilir. Ama burada dikkatli olmak gerekiyor, pompa gücündeki artış kaçınılmaz olarak yabancı gürültünün ortaya çıkmasını gerektirecektir.

Daha önce de belirtildiği gibi, boruların çapları 32-150 mm arasındadır, bu da büyük miktarda soğutucuya neden olur. Bir yandan, kazan daha yumuşak, tutucu bir modda çalışacaktır. Ancak, aynı zamanda, overclock için enerji, birçok kez daha gerekli olacaktır ve sıcaklığı büyük bir hacimde kontrol etmek çok zordur.

Kendi kendine üretilen boru şeklindeki radyatörlerin montajının sadeliğine rağmen, hala sınırlamalar vardır. Özellikle, etkili sistem çalışması için borular çok yakın olmamalıdır. Kurallara göre, bölümler arasındaki mesafe ana borunun yarıçapının bir buçuk katı olmamalıdır.

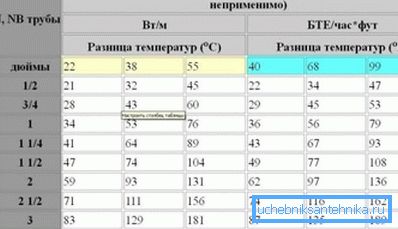

Özünde, bu tür yapılar, sistemi daha kompakt hale getirmek için belirli bir şekilde bükülmüş çok uzun bir borudur. Doğaçlama çelik radyatörlerin sayısını hesaplamak için, geleneksel çelik borularda olduğu gibi aynı parametreler kullanılır. Tablo, ülkemizin orta şeridine odaklanan ortalama verileri göstermektedir.

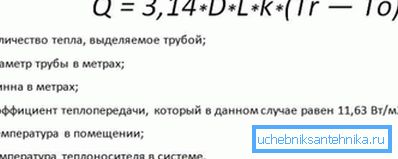

Ama eğer doğru tablolar el altında olmasaydı, başka yöne gidebilirsin. Yaklaşık hesaplamalar için uzmanlar, kural olarak, basit bir formül kullanın. Tablolardan almanız gereken tek şey malzemenin ısı transfer katsayısıdır. Diğer tüm veriler sitede elde edilebilir.

Kendinden yapılmış çelik yapıların artıları ve eksileri

• Belki de en önemli avantaj, böyle bir pilin düşük maliyetli olmasıdır. Ancak bu, kaynak sizin için bir sorun değilse ve her şey gerçekten bağımsız olarak yapılacaksa bu doğrudur. Kaynakçının çalışmasını öderseniz, böyle bir radyatörün fiyatı Çin'den ucuz bir alüminyum ürünün maliyetine eşit olabilir.
• Bu tür piller, çoğu zaman radyan ısı enerjisi yayar, böylece oksijen yanmaz.

• Modern oluklu pillere kıyasla hacimsel pürüzsüz yüzeylere bakmak daha kolaydır.
• Çelik, her türlü çalışma basıncına kolayca dayanır ve su darbesinden korkmaz.
• Çelik ev tipi piller, soğutucunun zorlanmış ve doğal dolaşımına sahip bir sistemde eşit derecede iyi çalışır.

Yukarıdaki yapıların dezavantajlarını kısmen belirledik. Özellikle çelik, korozyona karşı hassastır, bu tür bataryaların ısıya dayanıklı boyalarla boyanması gerekir, tasarım çok vasattır ve son olarak, ısı transferi arzulanan çok şey bırakır.

Bu makaledeki video, bu konuyla ilgili materyal sağlar.

Sonuç

Boruları veya radyatörleri ısıtmak için en iyi olana karar vermek, özel şartlara ve odanın tipine bağlı olmalıdır. Sonuçta, pahalı demir döküm, lüks bir banyoda çelik ev yapımı serpantin gibi, ülke serasında da gülünç görünecek.
