Isıtma boruları ısıtma hesaplaması nasıl yapılır: tüm

Özel bir ev veya apartmanda bir ısıtma sistemi kurarken, ana amaç her zaman ekipmandan maksimum verimi almaktır, böylece harcanan para odanın ısıtılması için harcanır.

Bu uygun seçim ile mümkündür:

• sadece sistem ve radyatörler değil;
• ama aynı zamanda boruların çapı;
• yanı sıra onların üretim malzemesi.

Bu tür hesaplamaları nasıl yapacağımızı, hangi malzemelerin daha kârlı olduğuna dikkat etmeyi ve bu materyal üzerinde bir video klibi izlemeyi öğrenelim.

Isıtma boruları

• Boru hatlarının çapı ve hidrolik hesaplaması, sadece bunun için temel parametreler varsa mümkündür:

1. Üretim malzemesi, örneğin, çelik, bakır, dökme demir, krizotil çimento, polipropilen.
2. İç çapı.
3. Bağlantı parçaları ve bağlantı parçaları çapı ve malzemesi hakkında bilgi.
4. Borular, bağlantı parçaları ve bağlantı parçaları duvar kalınlığı.

• Boru çapındaki bir artışla birlikte, boru hattındaki bir artışla birlikte, ısı transferinin arttığında, ısınma kalitesinin arttığı fikrinin ortaya çıktığı net değildir. Teorik olarak, bu, elbette, gerçeğe çok benzer, ama gerçekte her şey farklı görünüyor.
• Her şeyden önce, büyük çaplı borular için, sisteme ısıtılması gereken büyük miktarda soğutma sıvısı pompalamak gerekir. Sonuç olarak, tüketilen enerji (elektrik, gaz, sıvı veya katı yakıt) tüketimi artar. Ve boruların kendileri bir ısıtma cihazı değildir (ısıtma radyatörlerinde, konveksiyon metodu kullanılır, yani verimlilik önemli ölçüde artar), malzeme ve enerjinin tüketiminin haklı olmadığı ortaya çıkar.
• Buna ek olarak, devre içindeki akışkanın artması sistemdeki basınçta bir azalmaya yol açar, bu nedenle, geri dönüş sonrasında ısıtma sistemi için bir yardımcı sirkülasyon pompası monte etmeniz gerekecektir, bu da yine belirli maliyetlere neden olur. Tabii ki, kontür borularının büyük bir çapıyla bile, ısıtılmış bir odada gerekli sıcaklığa ulaşmak oldukça mümkündür, ancak malzeme ve enerji kaynaklarının fiyatı çok yüksek olacaktır.

Uyarı! Isıtma sisteminin optimum montajı ve çalışması için (çap seçiminde), her sirkülasyon halkasındaki basınç, hidrolik direncin neden olduğu kayıplardan% 10 daha yüksek olmalıdır.

Çap tayini

Isıtma borularının çapındaki profesyonel hesaplamalar için, ısıtma mühendisleri çok sayıda formül kullanır ve bu tür hesaplamalar genellikle çok katlı konut ve kamu binaları, işletmeler ve diğer kurumların projeleri için gereklidir. Eviniz için böyle kesin rakamlara ihtiyacınız yoktur, bu nedenle size her tesisatçının kullanabileceği basitleştirilmiş bir plan sunuyoruz.

Bu tür hesaplamalar için formül aşağıdaki gibidir: D = v354 * (0.86 * Q /? T) / V, ve şimdi sadece parametrelerin değerlerini harflerin altına almamız gerekiyor.

burada:

• D borunun çapı (cm);
• Q - ölçülen alan üzerine yük (kW);
• ?t Akış ve dönüş borusunda (t? C) sıcaklık farkıdır;
• V - sistemdeki soğutma suyu hızı (m / s).

Not. Kazanda soğutma suyu kaynağında sıcaklığı 80 ° C ve kazan 60 ° C'de geri döndüğünde, bu durumda,? T değeri, T = 80-60 = 20 ° C'ye eşit olacaktır.

Çıkış ve boru çapı arasındaki oransal ilişki

Termal gücün hesaplanması (yük)

Özel bir evin ısıtma sisteminin en uygun termal kapasitesini belirlemek için aşağıdaki formülü kullanabilirsiniz: Qt = V *? T * K / 860.

Şimdi, tekrar, sadece rakamların yerine sayısal değerleri koymak zorundasınız ve burada:

• Qt, belirli bir oda için gerekli ısı enerjisi çıkışıdır (kW / h);
• V - ısıtmalı odanın hacmi (m³);
• ?t Akış ve dönüş borusunda (t? C) sıcaklık farkıdır;
• K - odanın ısı kaybı katsayısı (binanın tipine, duvar kalınlığına ve ısı yalıtımına bağlı olarak);
• 860 - kW / sa'ya dönüştürme.

Özel sektörde, binalar birbirinden çok farklı olabilir, ancak yine de, aşağıdaki ısı kayıp katsayısı (K) değerleri sıklıkla kullanılır:

• Mimari yapı basitleştirilmiş bir yapıya sahipse (ahşap, oluklu metal) ve yalıtım yoktur, o zaman K = 3-4;
• Örneğin, bir tuğla veya 405x400x200 mm'lik bir köpük bloğu döşenmesi gibi düşük ısı yalıtımı olan bir mimari yapının basitleştirilmiş konstrüksiyonu - burada K = 2-2.9;
• Standart mimari yapılarda (iki tuğla ve az sayıda pencere ve kapı döşeme, çatı standarttır) K = 1-1.9;

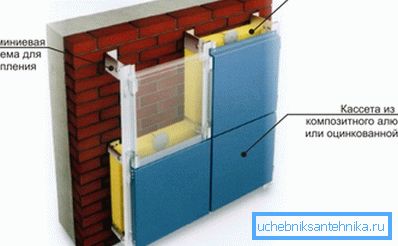

• Çok az sayıda pencere ve kapı ve ısıtılmış çatı ve zemin ile standart mimari yapılar için yüksek ısı yalıtımı ile, talimat K = 0.6-0.9 olduğunu gösterir.

Boru çapını hesaplamanız gerekiyorsa, yukarıda belirtildiği gibi, cadde ve oda arasındaki sıcaklık farkının değerine ihtiyacınız vardır. İç mekanda oda sıcaklığı (18-20 ° C) veya size en uygun olanı bir referans noktası olarak alınır ve caddeden bölgeniz için kabul edilen ortalama değeri değiştirmeniz gerekir.

Örneğin, odanız 3.5 * 5.5 * 2.6 = 50.05 m³ ve iyi yalıtılmış, yani kalın veya yalıtımlı duvarlar vardır, zemin ve tavan yalıtılmıştır ve 0,9 katsayısını kullanırız. Moskova bölgesinde, kışın ortalama hava sıcaklığı -28 ° C'dir ve odadaki bir mikro iklim için 20 ° C'lik bir değer alırız, daha sonra? T değeri 28 + 20 = 48 ° C'ye eşit olacaktır. Bu durumda, Qt = 50.05 * 48 * 0.9 / 860? 2.5 / saat.

Soğutma hızı

Not. Isıtma sistemleri için minimum soğutma suyu hızı 0.2-0.25 m / s'den az olmamalıdır. Hızın bu değerin altına düşmesi durumunda, hava, hava tıkacının oluşumuna katkıda bulunan sıvıdan yaymaya başlar. Bu gibi durumlarda, devrenin verimi kısmen kaybolabilir ve belirli durumlarda sistemin tamamen hareketsiz kalmasına yol açabilir, çünkü akış tamamen durur ve sirkülasyon pompası çalışırken bu gerçekleşir.

Boru çapını belirleme tablosu

Not. Suyun 80 ° C'deki yoğunluğu, 971.8 kg / m3'e eşittir.

Isıtma devresindeki akışkan hızı 0,6m / s'den 1,5m / s'ye kadar olabilir, ancak daha büyük bir değerin görüldüğü durumlarda, sistemdeki hidrolik gürültü önemli ölçüde azalır, bu nedenle 1,5m / s hızını alırız. başlangıç ​​değeri.

Gerekli tüm değerlere sahip olduklarında, bunları D = v354 * (0.86 * Q /? T) / V formülüne alabiliriz. Bu durumda D = v354 * (0.86 * 2.5 / 20) / 1 olacaktır. 5? 1,34, o zaman iç çapı 14 mm olan bir boruya ihtiyacımız var.

Tabii ki kendi evinizde kendi evinizde bir ısıtma sistemi yaptığınızda, o zaman hesaplamalar için formüller kullanmanız olasılığı göz ardı edilebilir, ancak bu durumda bu makalede yer alan tablolarda sizin için bir kılavuz var. Ek olarak, tablo zorla veya doğal olabilen sıvı sirkülasyon tipini de hesaba katar.

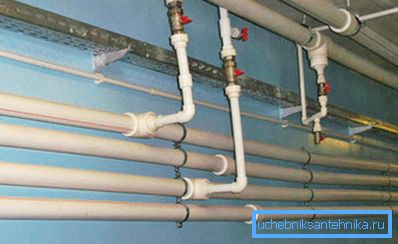

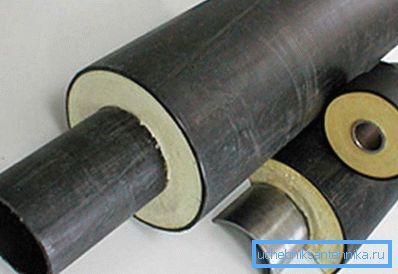

Günümüzde, özellikle (özellikle özel sektörde), radyatör devreleri ve ısıtma borularının yerden ısıtma sistemlerine dağıtımı polipropilenden yapılmaktadır. Bu durumda kullanılan malzemenin en düşük termal iletkenliği vardır, ancak yine de boruların soğuk bölgelerden geçtiği yerlerde ısınmaları gerekir.

Sonuç

Sonuç olarak, özel sektörde ısıtma devreleri için polipropilen boruların en yaygın kullanılan dış çapının 20, 25.32 ve 40 mm olduğunu söyleyebiliriz. Radyatörlere ısıtıcılar genellikle 20 mm'lik bir kesit ile, bazen 25 mm'dir ve daha kalın borular yükseltici olarak kullanılır.
