Isıtma borularının çapının hesaplanması: formüller ve

Bilinen bir kazan gücünde ısıtma borularının çaplarının hesaplanması nasıldır? Konturun ayrı bir bölümü için minimum çap nasıl hesaplanır? Bu yazıda, hesaplamalarda kullanılan formüller hakkında bilgi sahibi olmalı ve hesap örnekleriyle tanışmaya eşlik etmeliyiz.

Neden ihtiyacın var

Ve aslında - ısıtma borularının çapını hesaplamak neden gereklidir? Neden açıkça büyük boy boruları almıyorsunuz? Sonuçta, kendimizi devredeki aşırı yavaş dolaşımdan koruyacağız.

Ne yazık ki, bu yaklaşımın bazı ciddi dezavantajları vardır.

• Malzemelerin tüketimi ve buna göre, metre başına fiyat, çapın karesiyle orantılı olarak artar. Masraflar bir kuruş olmayacak.

Not: artan boru çapı ile aynı çalışma basıncını korumak için, malzemelerin tüketimini daha da artıran duvar kalınlığını arttırmak gerekir.

• Aynı derecede önemli olan, boru hattının artan çapı, soğutma sıvısı hacminde bir artış anlamına gelir. ve buna göre, sistemin artan termal ataleti. Daha uzun süre ısınacak ve daha uzun süre soğumayacaktır, bu her zaman arzu edilmez.

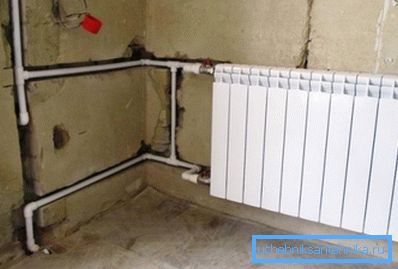

• Son olarak, kalın ısıtma borularının açık olarak döşenmesiyle, odayı gerçekten dekore etmeyecekler ve gizlendiğinde, flaşın derinliğini artıracaklar. zeminde duvarlarda veya şap kalınlığında.

formül

Sevgili okuyucumuz, bir ısıtma mühendisinin diplomasını aldıktan sonra tecavüz etmediğimizden, ormana tırmanmayacağız.

Isıtma boru hattının çapının basitleştirilmiş bir hesaplaması, D = 354 * (0.86 * Q / Dt) / v formülüne göre gerçekleştirilir;

• D santimetre cinsinden istenen çap değeridir.
• Q - devrenin ilgili bölümünde termal yük.
• Dt, tedarik ve geri dönüş hatları arasındaki sıcaklık deltasıdır. Tipik bir otonom sistemde, yaklaşık 20 derecedir.
• v, borulardaki soğutma sıvısının akış hızıdır.

Devam etmek için biraz veriye ihtiyacımız var gibi görünüyor.

Isıtma için boru çapını hesaplamak için:

1. Soğutma sıvısının hareket edebileceği maksimum hızda öğrenin.
2. Tüm sistemin ve bireysel bölümlerinin termal gücünü nasıl hesaplayacağınızı öğrenin.

Soğutma hızı

Bir çift sınır koşulunu karşılamalıdır.

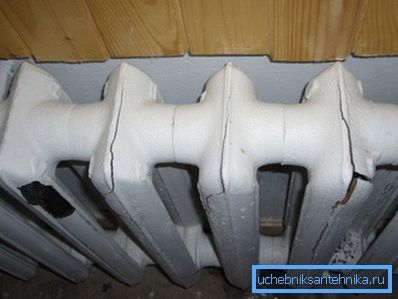

Bir taraftan, soğutucu madde devredeki saatte yaklaşık üç kez dönmelidir. Aksi halde, akıllı sıcaklık deltası, radyatörlerin ısınmasını düzensiz hale getirecek şekilde belirgin bir şekilde artacaktır. Ek olarak, şiddetli soğukta, devrenin en soğuk kısımlarını çözmek için çok gerçekçi bir olasılık elde ederiz.

Öte yandan, aşırı yüksek hız hidrolik gürültü üretecektir. Borulardaki su gürültüsüne uyuyakalmak bir zevktir, diyelim ki bir amatör için.

Geçerli, saniyede 0,6 ila 1,5 metre arasında akış hızları aralığıdır; Aynı zamanda, hesaplarda izin verilen maksimum 1,5 m / s değeri kullanılır.

Termal güç

Burada, duvarların normalleştirilmiş termal direncine yönelik hesaplanmasının bir diyagramı (ülkenin merkezi için - 3.2 m2 * C / W).

• Özel bir ev için, temel güç için oda başına 60 watt'lık bir oda alınır.
• Her bir pencereye 100 watt ve her bir kapıya 200 watt eklerler.

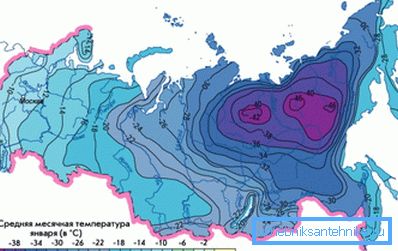

• Sonuç, iklim bölgesine bağlı bölgesel katsayı ile çarpılmaktadır:

Böylece, Krasnodar'da üç pencere ve bir kapı bulunan 300 m2'lik bir oda (ortalama ocak sıcaklığı + 0.6 ° C) gerekli olacaktır (300 * 60 + (3 * 100 + 200)) * 0.8 = 14.800 watt ısı.

Duvarların ısıl direnci normalleştirilmiş olandan önemli ölçüde farklı olan binalar için, başka bir basitleştirilmiş şema kullanılır: Q = V * Dt * K / 860, burada:

• Q kilowatt'larda ısı talebi.
• V, metreküp cinsinden ısıtılmış alanın hacmi.
• Dt, oda ve sokak arasındaki soğuk havadaki sıcaklık farkıdır.

Bu yararlıdır: odadaki sıcaklığı uygun sağlık standartları, sokak sıcaklığı - son birkaç yıldaki ortalama minimum ile almak daha iyidir.

• K - binanın yalıtım katsayısı. Değerlerini nereden alabilirim? Talimat bir sonraki tabloda bulunacaktır.

Devrenin ayrı bir bölümü için yükün nerede alınacağı? Bu bölüm tarafından ısıtılan odanın hacmine göre, yukarıdaki yöntemlerden biri ile hesaplanır.

Hesaplama örneği

Yani teoride, ısıtma borusunun çapını nasıl hesaplayacağımızı biliyoruz.

Teorik bilgiyi uygulama ile onaylayalım ve aşağıdaki koşullar için hesaplama yapalım:

• Dolgunun çapını 100 metrekarelik özel bir evde hesaplamamız gerekiyor.
• Evdeki tavanın yüksekliği 2,8 metredir.

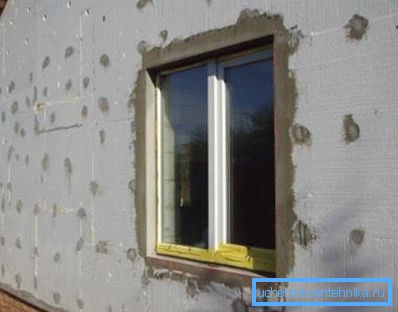

• Duvarlar, 150 mm kalınlığında bir dış köpük tabakalı, 40 cm kalınlığındaki D600 marka beton blokların bir küvetidir.

• Ev, Habarovsk Bölgesinin Komsomolsk-on-Amur'unda (Ocak ayında ortalama asgari sıcaklık -30.8 C) yer almaktadır. İç sıcaklık +20 C'ye eşit alınır.

İlk olarak, termal güç ihtiyacını hesaplıyoruz.

İzolasyon açıkça, normalize edilmeden daha iyi termal direnç sağlar, bu da bizi yukarıdaki hesaplama şemalarının ikincisine dönmeye zorlar.

1. Evin iç hacmi 100 * 2.8 = 280 m3'tür.
2. Bizim için en kötü durumda sokak ve ev arasındaki Delta sıcaklığı 50 dereceye eşit olacaktır.
3. Isı yalıtım katsayısının 0,7 olduğu varsayılmaktadır.
4. Yerden ısıtma kazanı tahmini kapasitesi en az 280 * 50 * 0.7 / 860 = 11.4 kW olmalıdır.

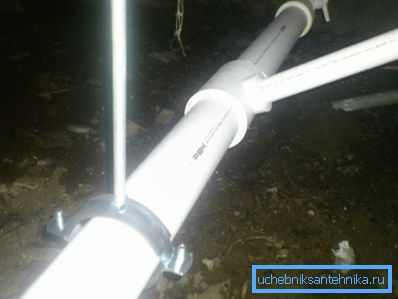

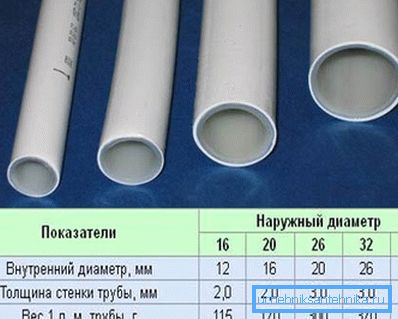

Isıtma için borunun çapının gerçek hesaplamasını yapmak için kalır. 354 * (0.86 * 11.4 / 50) / 1.5 = 2.4 cm'ye eşit olacak, bu da çelik VGP boru DN 25'e veya 32 mm'lik bir dış çapa sahip bir polipropilen boruya karşılık gelecektir.

Sonuç

Kendimizi, son derece sadeleştirilmiş hesaplama şemaları verdiğimizi hatırlatalım. Her zaman olduğu gibi, okuyucu makaleye ekli videoda ek konu bilgilerini bulabilir. İyi şanslar!
