Isıtma borularının tüm kurallara göre montajı

Sadece ilk bakışta evin içinde ısınma organizasyonu, sadece bir uzmanın başa çıkabileceği zor bir görev gibi görünüyor. Aslında, tecrübesiz bir kişi, ısıtma borularının kurulumunu gerçekleştirse bile, tüm kuralları takip ederek, çıktı dayanıklı ve istikrarlı bir sistem olacaktır.

Yasal gereklilikler

Isıtma tasarımında 2 standartın önerilerine göre yönlendirilmelidir:

• SNiP 41-01-2003 - Bu belgede, ısıtma cihazlarının yangın güvenliği açısından yerleştirilmesiyle ilgili öneriler yer almaktadır. Ayrıca sıhhi ve çevre güvenliği gereksinimlerini de içerir;
• SNiP 2.04.05-91 - yangın güvenliği sağlamak için ana vurgu yapılır.

Planlama aşamasında bile özerk ısıtmaya sahip özel konut sahipleri, kazanın gücüne dikkat etmelidir. Sistemin, odadaki sıcaklığa bağlı olarak, soğutucunun sıcaklığını azaltacak / arttıracak olan otomatik kontrol ile donatılması arzu edilir.

Dikkat edin! Otomatik düzenleme sağlanmazsa, toplam gücün 50 kW değerini aşması istenmez. Bu boru hattına zarar verebilir.

Tabii ki, her durumda polipropilen boruların ısıtma sisteminin kurulumu farklıdır, ancak bir dizi genel öneri seçebilirsiniz:

• boru hattını duvarlarda saklamak tavsiye edilmez, hizmet ömürleri 40 yıldan az ise;
• Soğutucu aküde durmadığı için 1'den fazla eğilmesi tavsiye edilmez mi?;

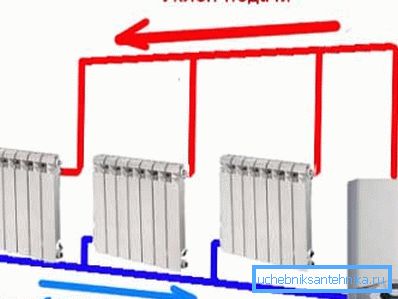

• Boru hattının bir eğim ile yerleştirilmesi tavsiye edilir, besleme bölümü kazana doğru bir eğime sahip olmalıdır, deşarj - tam tersi. Bu, ısıtma devresindeki fazla havayı temizlemek için gereklidir;

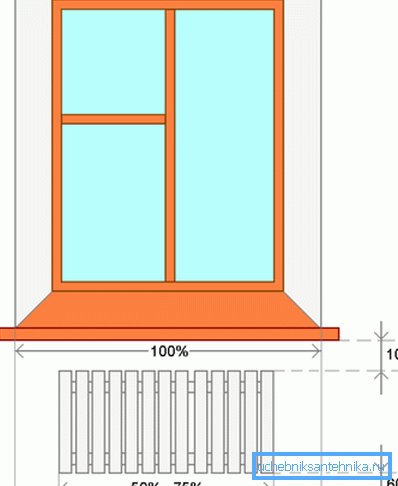

• Bir yerleşim bölgesinde radyatörün uzunluğu, açıklığın uzunluğunun yaklaşık% 50-75'i olmalıdır., içinde yüklü olduğu;

• Isıtıcı tavana monte edilmişse, yüzey sıcaklığına kısıtlamalar getirilir.. Yani, sıcak bir zemin kullanıldığında ve insanlar odada sürekli olarak yer alıyorsa, o zaman zemin sıcaklığı 25 ° C'yi geçmemelidir, eğer insanların kalış süresi sadece periyodik ise, üst sınır zaten 30'dur. (Ayrıca bakınız polipropilen borulardan yapılmış ısı yalıtımlı zemin: özellikler.)

Isıtma işleminin kademeli olarak yapılması

İstenilen dayanıklılığı elde etmek için, sadece tüm işleri doğru bir şekilde yapmak değil, aynı zamanda, ısıtma sistemini kurmak için ne tür boruların güvenilirliğini de etkiler. Soğutma sıvısı türü de hizmet ömrünü büyük ölçüde etkiler, konutlarda en çok su kullanılır, ancak çalışma koşulları yeterince sertse, plastiği etkileyen katkı maddeleri de eklenebilir.

Isıtma planı seçimi

Bu aşamada, soğutucunun evin içinden nasıl dolacağını tam olarak kararlaştırmanız gerekir. Kararın sadece evdeki mikro iklimi etkilemeyeceğini, aynı zamanda maliyetleri önemli ölçüde ayarlayabileceğini anlamalısınız.

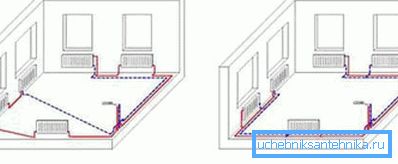

Isıtma borusu kablolama şemalarına gelince, 3 oldukça popüler şema vardır:

• monotube - sadelik için, radyatörlerin gömülü olduğu bir halka olarak gösterilebilir. Bu devrenin içine giren soğutucu, bataryaların her birinden ardarda geçer, dolayısıyla ana dezavantaj - her bir sonraki radyatör daha az termal enerji yayar. Ancak, böyle bir şemada polipropilenden yapılmış ısıtma borularının kurulum maliyeti minimumdur;

Dikkat edin! Büyük bir odada ısıtmayı organize ederken, aşırı radyatörler çok sıcak olacaktır. Bu yüzden sadece küçük evler için tavsiye edilebilir.

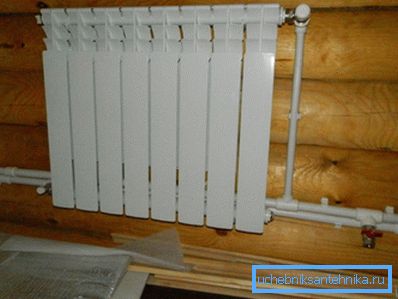

• iki borulu - 2 devre düzenlenir, biri bataryaya sıcak su getirir, diğeri - soğutulmuş soğutucuyu çıkarır ve kazana gönderir;

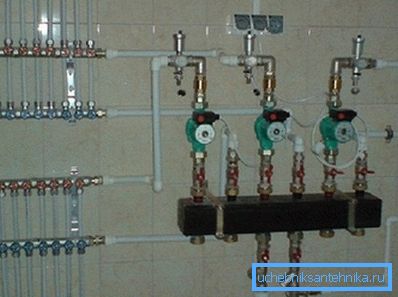

• toplayıcı şeması - yükselticiden gelen su toplayıcıya akar, buradan her bir radyatöre 2 boru yönlendirilir (biri soğutma sıvısını verir, diğeri çıkarır). Ana dezavantaj, boru hattının daha büyük bir uzunluğu olarak düşünülebilir ve fiyat artar.

Ek olarak, polipropilen boruların ısınmasının kurulum şeması, üst ve alt dökülme ile sistemlere ayrılabilir.

İkisi arasındaki temel fark, soğutucu madde beslemesinin organizasyonu:

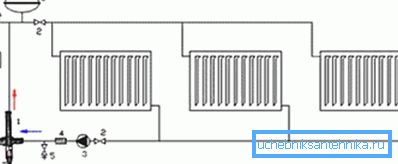

• Üst şişeleme beslemeli sistemler yükselticiyi soğutur ve daha sonra ikincil yükselticiler vasıtasıyla radyatörlere seyreltilir;

• Alt dolgulu sistemlerde ana stand yoktur. Besleme boru hattı dibe oturmaktadır ve ondan radyatörlere giden yükseltici parçanın ısı taşıyıcısı, yani büyük (ana) yükseltici yoktur.

Boru hattı seçimi

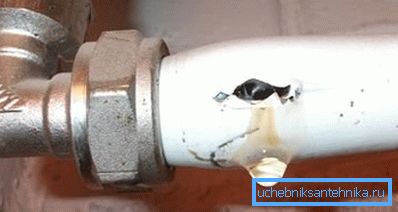

Boru hatlarındaki en yaygın kusurlardan biri, derzlerde şişme ve sonuç olarak sızıntı olarak düşünülebilir. Bütün bunlar borunun doğru bir şekilde alınmasından kaçınılabilir.

Soru çözüldüğünde, ısıtmayı kurmak için hangi borular kullanılmalıdır, etiketlemeye dikkat etmeniz gerekir. Dolayısıyla, işaretleme işlemi, borunun 10 atmosfere kadar (8 mm'ye kadar duvar kalınlığı) basınca dayanıklı olacağı anlamına gelir, ancak sadece soğuk su beslemesi için kullanılabilir.

Diğer işaretler, örneğin, ПН16, ПН20, 80-85 ° C'ye kadar su sıcaklıklarına dayanabilir. Yine de, ısıtma sistemi için en uygun seçim olarak kabul edilemez. Sızıntı durumunda, kaynak yapılmadan ısıtma borusunun tamir edilmesi zor olacaktır.

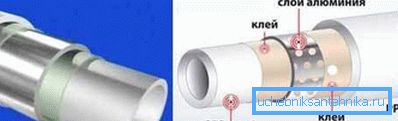

Bunun ana sebebi, ısınma sırasında malzemenin aşırı genişlemesidir. Soğutma sıvısının sirkülasyonunun başlamasından sonra, boru hattı basitçe deforme olur. Bu nedenle, ısıtma sistemleri için alüminyum folyo veya fiberglas ile takviye edilmiş bir boru hattı kullanılır.

Böyle bir boru hattının ana farkı, 5 kattan oluşan duvarın inşasından oluşur. Özelliklerin geri kalanı benzerdir - izin verilen basınç 25 atmosfere ve soğutma sıvısının sıcaklığına ulaşır - 90 ° C'ye kadar.

Isıtma sisteminin kurulum özellikleri

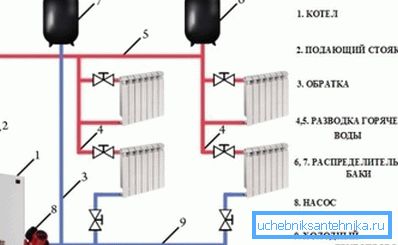

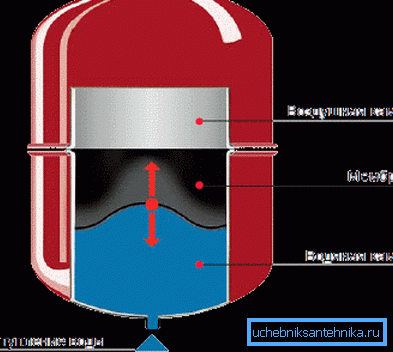

Aslında, polipropilen boruların kendi elleriyle ısıtılması, şemaya göre radyatörlerin monte edilmesi ve boru hattının döşenmesidir. Aynı zamanda genleşme tankı ve pompayı da unutmamalısınız.

Genel olarak kurulum kılavuzu aşağıdaki gibidir:

• besleme borusu kazandan çıkarılır ve genleşme deposuna getirilir;

• daha sonra tanktan boru hattı radyatörlere gider;
• Pompa, hem girişte hem de kazanın çıkışında bulunabilir;
• Beslemenin montajından sonra, boşaltma borusu monte edilir (beslemeye paralel);

• Konturu kapatmak için deşarj borusu kazanı keser.

Isıtma sisteminin maliyeti hakkında

İki yoldan gidebilirsin:

• maliyetlerin göz ardı edilmesi, özel bir şirkette sipariş verilmesi, tüm anahtar teslimi işlerin yürütülmesi;
• Kendiniz yapın, sadece malzeme için ödeme yapın.

İlk yaklaşımın avantajı, işin kalitesi ve hızıdır. Ayrıca saygın şirketler de sistem için ücretsiz garanti hizmeti vermektedir. Ancak, yüksek iş maliyeti çok korkutur. Tablo, belirli iş türlerinin yaklaşık maliyetini göstermektedir:

Fiyatlar demokratik olarak adlandırılamaz. Eğer işi kendiniz yaparsanız, o zaman sarf malzemelerinin yaklaşık maliyeti, polipropilen borulardan ısıtmanın maliyetinin ne kadar olduğu sorusunun cevabı olacaktır.

Özetlersek

Isıtma sisteminin kurulum aşamasında aşamaları incelendiğinde, bunun böyle zor bir iş olmadığı açıktır. Kısa sürede 1-2 yetişkin onunla baş edebilir. Ödül, sadece yapılan işin memnuniyeti değil, aynı zamanda önemli finansal tasarruflar olacaktır.

Bu makaledeki video, iki borulu bir ısıtma sisteminin bir örneğini göstermektedir.
