Isıtma cihazlarının hesaplanması: basit şemalar

Bilinen özelliklere sahip bir oda için ısıtıcının parametrelerini nasıl hesaplayabiliriz? Bu yazıda, sonuçların kabul edilebilir doğruluğunu sağlayan birkaç basit şema ile tanışacağız. Ormana tırmanmayacağız: tüm hesaplamalar ısı mühendisliğinden uzak bir kişi ile elle yapılabilir. Öyleyse git.

Ne düşünüyoruz

Büyük görevi küçük aşamalara ayıralım.

İhtiyacımız var:

1. Odanın sıcakta ihtiyacını değerlendirmeyi öğren.

Not: Isı transferine normalize dirence sahip her iki ev için ve daha iyi veya daha kötü kalite yalıtımına sahip binalar için, cephanenizde hesaplama şemaları bulundurmak daha iyidir.

1. Isıtıcının ısıtma gücünü nasıl yeniden hesaplayacağınızı öğrenin radyatörün bölümlerinin sayısında.
2. Standart bölümlerden oluşmayan cihazların gücünü nasıl tahmin edeceğinizi öğrenin.

Bu sırayla ve devam edin.

Termal güç

Bunu değerlendirmek için iki yol veriyoruz.

Normalleştirilmiş termal direnç için

SNiP 23-02-2003 gereksinimlerini karşılayan binalar için Binaların termal koruması, ısı ihtiyacı aşağıdaki şemaya göre hesaplanabilir:

• Baz değeri, ısıtılmış bir oda veya dairenin metreküpü başına 40 watt'a eşit alınır.
• Odanın yerleştirilmesine bağlı olarak bir faktör ile çarpılır.

• Her standart boyutlu pencereye 100 watt ısı ekleniyor ve caddeye giden kapıya kadar 200 tane.
• Bölgesel bir katsayı tanıtıldı.

Habarovsk Bölgesinin Komsomolsk-on-Amur şehrinde 4 * 5 * 3 metre boyutlarında bir oda için termal ısıtma ihtiyacını hesaplayalım.

Oda iki pencereli köşe.

1. Küp başına 40 watt 40 * 4 * 5 * 3 = 2400 watt verir.
2. Oda açısal olduğundan, 1.2'lik bir faktör kullanıyoruz. 2400 * 1.2 = 2880.
3. Bir çift pencere durumu daha da kötüleştirecektir. 2880+ (2 * 100) = 3080 watt.
4. İklim bölgesi kendi ayarlarını yapacak. 3080 * 1.6 = 4928 watt.

Nuance: Eğer apartman dairesi ısıtıcısız odaya sahipse, hesaplanırken hacmi de dikkate alınmalıdır. Dolayısıyla, 4 * 1 * 3 metre büyüklüğündeki bir koridor odamıza bitişik ise, termal gücün ısıtılmış odanın (4 * 5 * 3) + (4 * 1 * 3) = 72 m3'ü için hesaplanması gerekir.

Standart olmayan ısınma için

Yalıtım kalitesi önerilen SNiP'den çok daha iyi veya daha kötü ise, ısı ihtiyacını tahmin etmek için Q = V * Dt * K / 860 formülü kullanılır:

• Q - kilovatlarda sevgili güç.
• V, odanın metreküp cinsinden hacmi.
• Dt, iç ve dış hava arasındaki maksimum sıcaklık farkıdır.
• K - yalıtım katsayısı. Değeri, aşağıdaki tablo tarafından yönlendirilen yaklaşık olarak tahmin edilebilir:

Dt parametresi genellikle SNiP tarafından önerilen iç sıcaklık değerleri ile son birkaç yılın en düşük en düşük ayının ortalaması arasındaki farka eşittir. Mutlak asgari düzeye odaklanmak bir çeşit kaba kuvvet olacaktır: eğer Kırım'da -25 ise, o zaman bir ya da iki gün boyunca sadece birkaç yılda bir.

Komsomolsk-on-Amur'daki aynı odanın termal gücünü hesaplayalım, içinde pencerelerin çift camlı pencereler olduğunu ve tuğla duvarların kalınlığının 60 santimetre olduğunu belirtelim.

1. Odanın hacmi 4 * 5 * 3 = 60 m3'tür.
2. SNiP tarafından sabitlenen bu iklim bölgesindeki bir köşe odası için minimum oda sıcaklığı +22 C'dir.
3. Ortalama minimum Ocak -30.8 C
4. Isı yalıtım katsayısını 0.8'e eşit tutarız.

Odamız için ısıtma cihazlarının hesaplanması Q = 60 * (22 - -30.8) * 0.8 / 860 = 2.94 kW gibi görünecektir. İlk sonuçla yayılmanın oldukça büyük olduğunu görmek kolaydır.

cihazlar

Bir plakanın, borulu radyatörün veya konvektör ısıtmanın seçilmesiyle ilgili talimatlar son derece basittir: Cihazın dokümantasyonunu incelemek yeterlidir. Üreticiler, her zaman soğutma sıvısı ile hava arasındaki 70 derecelik bir sıcaklık için standart bir delta sıcaklığını gösterirler.

Lütfen dikkat: delta sıcaklığını yarıya düşürmek (bir odadaki +20 ve +55 C'lik bir pil sıcaklığında), kaçınılmaz olarak iktidarda iki kat düşüş anlamına gelir.

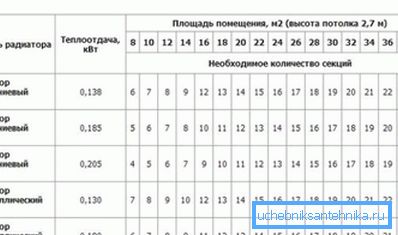

Ekteki belgeler ve üreticinin web sitesinde, kural olarak, radyal radyatörün tek tek bölümleri için ısı akış değerlerini bulabilirsiniz.

Belgelerin yokluğunda, aşağıdaki ortalama değerlere odaklanabilirsiniz:

• Dökme demir bölümü - 160 watt.
• Bimetalik bölüm - 180 watt.
• Alüminyum bölüm - 200 watt.

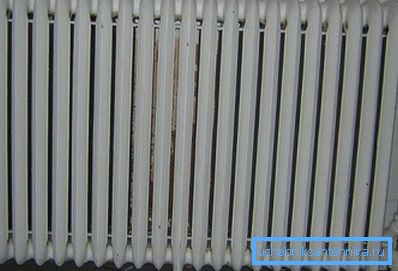

Böylece 2940 watt termal güç elde etmek için, 2940/180 = 17 (yuvarlama) bimetalik kesitler yeterlidir.

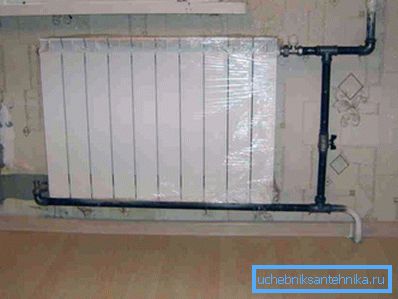

Faydalı: bu uzunluğa sahip radyatörler diyagonal veya alttan üste bağlanmalıdır. Aksi halde, tüm soğutma sıvısı sadece ilk bölümlerde dolaşır.

Özel durum

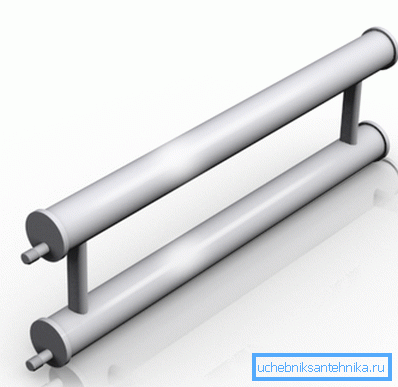

Düşük fiyat, bir çelik boru kayıtçısının kullanılmasını çok cazip hale getirir. Ancak, ev yapımı tasarımlar genellikle teknik belgelere sahip değildir.

Bu durumda hesaplama nasıl yapılır?

1. Bir yatay borunun watt cinsinden ısı çıkışı Q = 3.1415 * D * * * * * * * * * * * * * * * olarak hesaplanmıştır. İçinde DN boru dış çapı (metre cinsinden); L metre cinsinden uzunluğudur, Dt hava ve soğutucu arasındaki sıcaklıkların deltasıdır.
2. Bu borunun üstünde yer alan diğer bölümlerin ısı çıkışı aynı şekilde hesaplanır, ancak 0,9 ek bir faktör kullanılarak hesaplanır.

Böylece, 208 mm'lik bir dış çapa, 3 metrelik bir uzunluğa ve 70 ° C'lik bir delta sıcaklığına sahip, iki bölümlü yazmacın gücü (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63 * 70) * 0.9 = 1596 + 1436 = 3032 watt.

Sonuç

Yine: profesyonel kullanım için uygun olmayan, ancak oldukça doğru sonuçlar veren, yaklaşık hesapların en basit şemalarını gösterdik. Her zaman olduğu gibi, ekli video okuyucuya ek materyaller sunacak. İyi şanslar!
