Isıtma dağıtımı: her şey nasıl çalışır?

Bir apartmanda ısıtma borularının düzeni nedir? Isıtmanın üst kablolaması nedir ve alttan nasıl farklıdır? Hangi boru boyutları kullanılıyor? Asansör nedir? Bu soruları cevaplamaya çalışalım.

terminoloji

İlk olarak, karışıklığı önlemek için, terimleri tanımlarız.

• Asansör veya termal düğüm - Isıtma sisteminin yönetiminin ve evin veya bölümünün sıcak su tedariğinin yoğunlaştığı yer.

Ek olarak, asansör ünitesi, soğutma sisteminin sıcaklığını ve basıncını ısıtma sistemi için optimum performansa getirir. Böylece, rotanın tedarik ve geri dönüş iplikleri arasındaki fark 4 kgf / cm2'ye ulaşır; Aynı zamanda, aküler boyunca suyun sirkülasyonu için 0.2 kgf / cm2'lik bir düşüş yeterlidir.

• Su Asansör - asansör ünitesinin ana elemanı, beslemeden gelen daha sıcak suyun sirkülasyona geri dönen dönüş suyu ile karıştığı karıştırma haznesi.
• boğma - akışı bağlayan boru ve asansör tertibatında geri dönün. Bununla birlikte, geri dönüş boru hattının daha soğuk suyu tekrarlanan bir sirkülasyon döngüsüne girer.
• dolgu (tahta yatak), asansör tertibatından yükselticilere soğutucu besleyen yatay bir borudır.
• yükselticiler - Doğrudan ısıtma cihazlarına su sağlayan ısıtma sisteminin dikey bölümleri.
• hüküm - yükselticiyi aküye bağlayan borular.

Peki, apartman binalarında ısıtma sistemleri için ne tür bağlantı şemaları kullanılabilir? Hangi öğeleri içerir?

Asansör hub

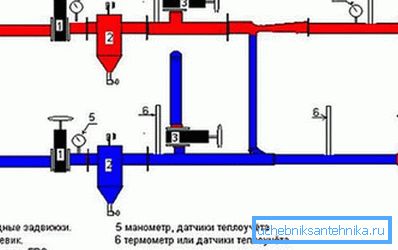

En basit asansör birimi için en az beyefendinin seti aşağıdakilerden oluşur:

1. Giriş valfleri çiftleri - akış ve dönüş.
2. Nadiren, dönüş hattında ve sahada Sump.
3. Aslında jikle ve nozul ile asansör.
4. Ev valfleri, ev ısıtma sistemini kesti.
5. Sistemi tamamen boşaltmaya izin veren deşarj çiftleri.
6. Basınç ve sıcaklığın ölçülmesi için kontrol valfleri.

İsteğe bağlı olarak mevcut olabilir:

1. Sıcak su ekleyin (her çizgi için bir veya iki). İkinci durumda, DHW devresi boyunca sabit sirkülasyon sağlamak için, her bir hat üzerindeki insertler arasındaki flanş, bir tutucu rondela ile tamamlanır.

1. Bireysel tüketiciler için kravatlar (ticaret kioskları, dükkanlar, vs.). Burada kendini vanaların önündeki flanşa yerleştirir; Yıkayıcı, suyun akışını ayrı bir devre ile sınırlar.

dolgu

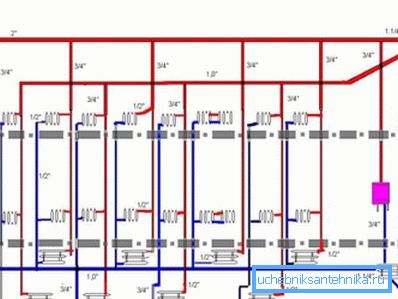

Yerlerine bağlı olarak, ısıtmanın dağıtımı için iki şema vardır.

alt

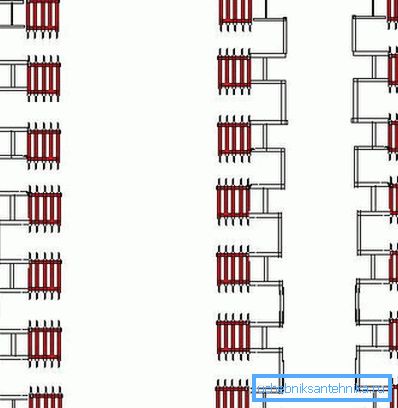

Çoğu modern binada alt şişeleme veya daha az kablolama ile ısıtma sistemi kullanılmaktadır. Hem besleme hem de ters şişeleme bodrum katındadır. Yükselticiler üst kattaki daireye veya tavan arasına yerleştirilmiş jumperlarla çiftler halinde bağlanır; Her bir jumperın üstünde bir hava menfezi var (Mayevsky'nin vinci).

Her yükseltici şişeleme arasında bir köprüdür. Asansör düğümüne en yakın olan ve bu noktadan uzaktaki yükselticiler arasındaki kaçınılmaz dengesizlik, boruların büyüklüğü ve açıklığı arasındaki farkla dengelenir. Modern on katlı binanın girişine hizmet veren ısıtma devresi için uzaktan kumandanın tipik değerlerini veriyoruz.

Isıtma borularının alt kablolarının avantajları nelerdir?

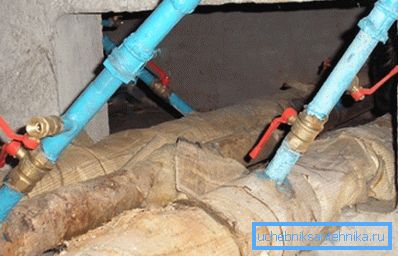

• Buhar yükselticilerindeki tüm vanalar tek bir yerde toplanır. Bağlantıyı kesmek için tavana tırmanmanız gerekmez.

• Onarım sırasında soğutma sıvısının teknik bodruma sıfırlanması sorun yaratmaz.

Bu arada: bodrumlar genellikle depoların depoları veya yardımcı odalar olarak kullanılır. Bu durumda, biliyorsunuz, herhangi bir avantaj hakkında konuşmak zorunda değilsiniz: Yükselticileri hortumdan kanalizasyon sistemine bırakmak zorunda kalacaksınız.

Isıtma sistemlerinin alt kablolarının ana dezavantajı, sıfırlamadan sonra fırlatılmalarının karmaşıklığıdır. Tüm yükselticilerden dolaşımı başlatmak için havayı boşaltmanız gerekir. Bu arada, üst dairelerin tüm sakinleri bunu yapamaz; Boş tesisler hakkında unutma.

üst

Besleme ipliğinin tavan arasına yerleştirilmesiyle, üst besleme dağıtımı ile üst dolum veya ısıtma oldukça farklıdır. Dönüş borusu bodrumda kalır. Her bir yükseltici diğer yükselticilerden bağımsız ayrı bir unsurdur.

Çatı katında, şişeleme işlemine ek olarak, bu durumda:

1. Supap besleyiciden kapama yükselticileri.
2. Deşarjı için tıkaçlar (daha kesin olarak, ısıtma cihaz grubunu tamamen kurutmak için gerekli olan hava emişi için).

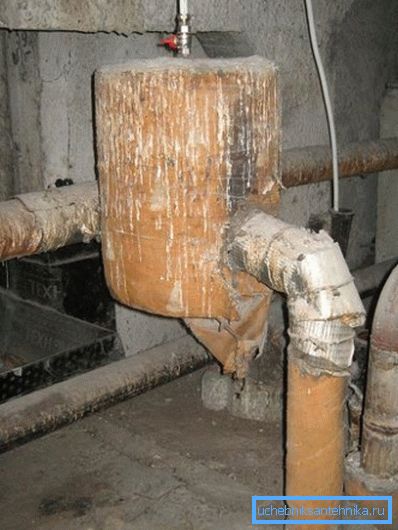

3. Genleşme tankı Adına rağmen, ısıtma sırasında soğutma suyu hacminde bir artış telafi etmez (sistem, otonom değil, ısıtma ana bağlı). Dağıtıcı dağıtıcının tepesinde yer alan ve minimum eğimle döşenen depo, buradan bir atık valfi aracılığıyla çıkan havayı toplamaya hizmet eder.

Isıtma sisteminin böyle bir düzeni 1980'lere kadar yoğun bir şekilde uygulandı.

Şişeleme zeminine nasıl bakıyor?

• Buradaki temel sorun, ayrı bir yükselticinin piyasaya sürülmesini sıfırlamanın karmaşıklığı. Tamamen boşaltmak için ihtiyacınız olan:

• Tavandaki valfi kapatın.
• Vanayı bodrumdan kapatın ve kapağı sökün.
• Fişi tavan arasına vidalayın.

Merak ediyor: üst besleme kablolarına sahip tüm ev ısıtma sistemi sıfırlanıyor ve özellikle ısıtma genleşme tankından sıfırlama işlemi asansör tertibatına getirildiğinde çok daha kolay başlıyor. Ne yazık ki: bir evin deşarjı, termal enerji tasarrufu açısından arzu edilmeyen büyük miktarda soğutma maddesinin kaybıyla ilişkilidir.

• Üst dolumun ana avantajı, fırlatmanın son derece basit ve evin sakinlerine bağlı olmamasıdır. Sadece yavaşça (su çekicisinden kaçınmak için) besleme ve geri dönüş hatlarındaki ev valflerini açmak yeterlidir, bundan sonra sadece genleşme tankından gelen havayı boşaltır.

yükselticiler

Özel bir evde ısıtma cihazlarındaki soğutma sıvısının düzeni yatay ve dikey (ayakta) olabilir. Farklı alanlardaki apartmanlarda, bu şemalar yan yanadır: eğer şişeleme her zaman yatay kablolama ise, yükseltici dikey kablolamadır.

Bir apartman bloğundaki yükselticiler hakkında bilmek ne işe yarar?

• Alt şişeleme ile evin üst kısmı hariç hiçbir kat, radyatörlerin arasındaki dikme çiftini kapatmamalıdır. Isıtıcıyı on katlı bir binanın beşinci katında arz ve dönüş yükselticileri arasına yerleştirirseniz, üst katların sakinleri donar: Bağlantının üstündeki dolaşım neredeyse durur.
• Yeni projelerin evlerinde, ikiz yükselticilerinden biri genellikle boşta kalır (yani, bataryalara bağlanmaz). Tekli yükselticili ısıtma sisteminin düzeni, sakinlerin katılımı olmadan, çift yükselticilerin bodrumdan baypas edilmesine izin verir. Bir saplama yerine tek bir dişe bir damper yerleştirmek ve boşaltmak için sollamak yeterlidir: hava kilidi tamamen su cephesinde uçacaktır.

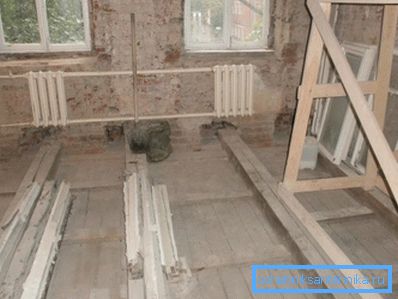

• Stalinka'da paralel olarak bir yükselticide, çap değiştirmeden iki radyatör bağlanır. Bu durumda, yükseltici kendi astarları arasında bir köprü görevi görür. bu

Isıtma sisteminin kablolaması oldukça verimlidir, ancak sadece besleme borularının büyük bir (DU25) çapı ile.

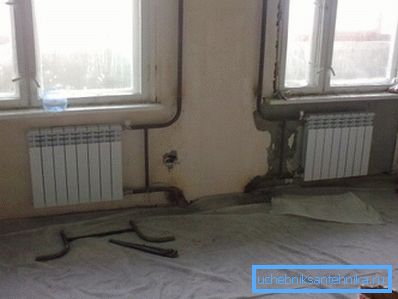

Pratik sonuç: Eğer iç kabloları kendi ellerinizle değiştirmek isterseniz, aynı çaptaki boruları kullanmak için boruları kullanın ya da bir jamperi sıkın. Talimat, 25 mm'lik bir ağ ve 15-20'lik bir koşullu geçişe sahip kaplamaların çapı ile, bataryaların soğuk olacağı gerçeğiyle bağlantılıdır.

Yatay iç kablolama

Birçok yeni binada, göreceli olarak egzotik bir plana rastlamak mümkündür: yükselticilerin çıkışları daireye gelir ve bu da ısıtıcının keyfi bir düzen için sulandırılmasını sağlar. Yükseltici ve çıkışların çapı, dairenizdeki yatay konturun, ısıtma parametrelerini yukarıdaki veya daha düşük dairelerde ayarlamayacağı şekilde seçilir.

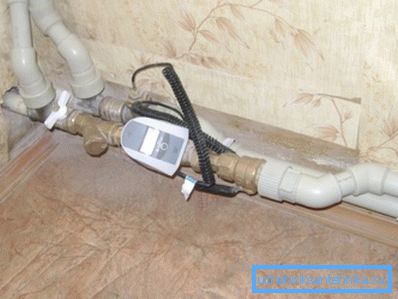

Keyfi bir düzene ek olarak, bir giriş ve çıkışa sahip yatay bir devre, termal enerjinin muhasebesini ayarlamanıza izin verir. Metrekare başına ısıtma maliyeti arttıkça, sayaçların kurulumu giderek daha fazla önem kazanmaktadır.

Tek bir dairenin yatay konturunda ısıtma düzenini nasıl yapılır?

Yazarın alçakgönüllü düşüncesinde Leningrad'ı ya da kışla düzenini bu duruma uyarlamak en mantıklı olurdu.

• Dairenin çevresi boyunca, DN25 büyüklüğünde kırılmamış bir halka yerleştirilmiştir. Kapılar altında, bir şap içinde ısıtılır veya düz bir zemin altında döşenir.

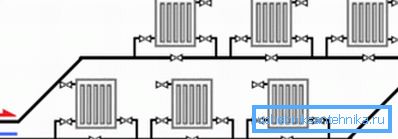

• Isıtma cihazları kopmadan, halkaya paralel olarak kesilir. Boruların boyutu - DNU20. Ayrı bir radyatörün bağlantı şeması - alt veya diyagonal.
• Her radyatör, üst tapalardan birinde bir hava deliği ile donatılmıştır. İsteğe bağlı olarak, besleme hatlarındaki kıskaçlar veya termal başlıklar ve kesme vanaları kurulabilir.

Sonuç

Önerilerimizin okuyucuya faydalı olacağını umuyoruz. Ekteki videoda apartman dairesinde ısıtma kablolarının nasıl uygulanabileceğine dair ek bilgiler sunulacaktır. İyi şanslar!
