Isıtma fırınının sırası: cihazın prensibi

Bir ülke evindeki ocağın döşenmesi belki de çok fazla insanın gücü altındadır, ancak bunun için bir ısıtma fırınına ihtiyaç vardır, aksi takdirde sigara içecek ve biraz ısı verecek sıradan bir kutu elde edebilirsiniz. Çok sayıda yapı var ve yazarların kendi yöntemlerini sundukları soba kitapları bile yazılıyor. Dahası, her biri kendi yolunda iyidir ve eğer aralarında seçim yapmak zorunda kalırsanız, bu son derece zor olacaktır.

Elbette, her birini dikkate almayacağız çünkü ayrı bir web sitesini buna ayırabiliriz, ancak sadece bir tasarıma dikkat edin ve tematik bir video klibi size yardımcı olacaktır.

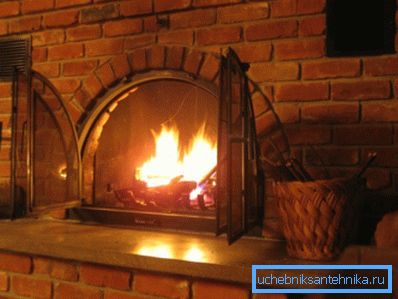

Soba ısıtma

Not. Bu tipteki konstrüksiyonlar hem görünüm hem de yanma prensibinde çok farklı olabilir. Yanında ve şömineli yemek pişirebilir, kombine, soba olabilir. Buradaki ana fark, fırının süresi ve tabii ki, ısıtma verimliliğidir.

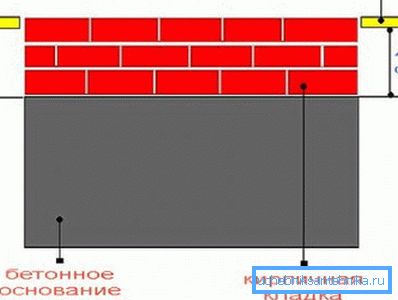

vakıf

Tüm ısıtma yapıları, soba tezgahı veya sadece bir fırın pişirme ocağı olan bir ısıtma ocağı olsun, mutlaka 40 cm'den daha az olmayan iyi bir temele ihtiyaç duyar. Ek olarak, çözelti yaklaşık 3-5 cm yüksekliğinde bir kum ve / veya ezilmiş taş yastık üzerine dökülmelidir. Bunu yapmak için B20 veya B25 sınıfı beton sınıfını (sırasıyla M250 veya M300) takın. (Ayrıca şömineler için biyoyakıt makalesine bakın: özellikler.)

Öneri. Hiçbir durumda evin temelini soba temeline bağlamayın - en az 20-25 cm mesafe bırakın Aksi takdirde, eğer bir yapı diğerini çekerse, bu da evin veya fırının duvarının çatlamasına neden olabilir.

Gerekli malzemeler ve sipariş

İnşaat için gerekli malzemeler

Eğer fırının inşası için ihtiyacınız olan her şeye sahipseniz, o zaman işe alabilirsiniz, sadece tabloda listelenen tüm malzemeleri satın almanız gerekir, böylece mücbir sebepler ortaya çıkmaz, iyi olan fiyatın oldukça makul olmasıdır.

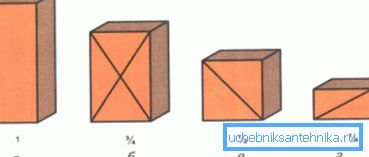

• 1 - köşelerde 3/4 tuğla, ama aynı zamanda ön duvar yatakta poking tarafından ortaya konulur. Kül tavasının (genellikle ortada) ve üst kenara yapıştığınız iki taşın montaj yerini belirleyin (bu, elmas diskli bir öğütücü ile iyi bir şeydir). Şimdi külbüt ile ön duvar arasındaki boşluğu 3. sıraya kadar kumla doldurmanız gerekiyor.
• 2 - ön duvarın ortasında körük için kapıyı monte edin, 3/4 parçada çevre etrafında sabitlenmiştir. Dizinin geri kalanı tam boyda.
• 3 - tam boy, ancak kül tava üstünde döşeme yapmak, Duvarda, hata olmadan, bir metal şerit takın - en uygun boyut 35040 mm'dir.
• 4 - Kül haznesinin çelik şeridini örtüştür Ayrıca, daha önce uykuya dalmış olman gereken kumların üstüne tuğlalar bıraktın.
• 5 - 5. sıradaki ısıtma fırınlarının sırasının ızgaraya takılması gerekir, Bu külbentin üstünde olacak. Buna ek olarak, taşların tüm üst yüzlerini kesmeniz gerekecektir, böylece yanan kömürler, ızgarada gecikme olmadan üzerlerine düşebilir.
• 6 - şimdi fırın kapısı monte edilmiş. Ayrıca bu sıradaki arka duvarda, etraftaki tüm yamaçlar vardır, yani aynı düzlemde alttan, beşinci sıradan bir eğimle dışarı çıkın

• 7-12 - süt kutusu zorunlu sütür ile yarım kutuda bu boşluğa monte edilir, hem satırlarda hem de köşelerde.
• 13 - bu sıra için, 3/4 parçasında parçalara ihtiyacınız olacak - bu, tüm çevre etrafındaki örtüşmesi için ocakta bir çakışma yapmanıza izin verecektir.
• 14, 15 - tavanı kendi ellerinizle odanın üstüne yerleştirmek, sadece arka kısımda yakıt bölmesini egzoz borusuyla bağlamaya yarayan bir delik bırakılmalıdır.
• 16 - bu aşamada, sağ taraftaki tuğlanın 1 / 2'sine dayanan bir temizleme kapağı monte edilir., Bu kenarına konur. Daha sonra, bir kil-çimento çözeltisi ile yakıt bölmesi, üst duman kanallarından izole edilir.

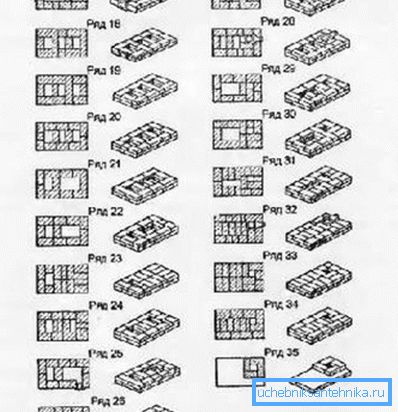

• 17-20 - bu aralıkta bir tuğla ısıtma fırınının sırası dikey duman kanallarının montajını sağlar.
• 21, 22 - burada indirme ve kaldırma kanalı oluşur, ayrıca burada kesme uçları, Bu iki kanalı birbirine bağlar.
• 23, 24 - artık orta ve arka kanalın üst üste binmesine.
• 25, 26 - burada bir temizlik kapısı kurulacak, ikinci katın orta havalandırma kanalından baca üzerinde bir dönüş yapmak gibi.
• 27 - ikinci katın duman kanalları yerleşti, talimatların gerektirdiği gibi.
• 28 - görünümü için vanayı ayarlayın.
• 29, 30 - ikinci kattaki duman kanallarının montajı gerçekleştirilir..
• 31 - tüm yapı için örtüşen girişe sahip masif duvar.
• 32 - dikişlerin bağlanması ihtiyacı ile tavanın ilk döşenmesi.
• 33, 34 - tavanın montajını sona erdirir.
• 35 - bacadan daha fazla montaj (yükseklik, binanın yüksekliğine göre belirlenir). Genellikle bu kanalın kesiti 130130 mm'dir.

Sonuç

Bu makalede sunulan fırının varyantı en iyisi değil - mevcut olanlardan sadece biri. Ayrıca, ısıtma fırını odanın kare ve kübik hacmine uygun olarak yapılmalıdır. Ayrıca, böyle bir ısıtıcı sadece bir oda için tasarlanabilir ve tüm ev başka bir şekilde ısıtılacaktır.
