Isıtma güvenlik grubu: otonom sistemin bileşimini araştırmak

Kazan, boru ve ısıtma cihazlarına ek olarak, zorlamalı sirkülasyonlu kapalı bir ısıtma sistemi ile donatılmalı mıdır? Isıtma grubundaki güvenlik grubunun işlevleri nelerdir? Cihazların listesini, seçtikleri algoritmayı ve kurulum sırasını tanımak zorundayız.

yapı

Bu yüzden verilmiştir: bir yanma kazanı, bir ısı eşanjörü ve aşırı ısınma sırasında ısıl gücü azaltmaya yarayan basit bir otomasyon sisteminden oluşan bir katı yakıt kazanı aldık. Açıkça, kazan tarafından ısıtılan suyu dağıtmak için radyatörlere ve borulara ihtiyaç duyacağız.

Devrenin normal çalışması için başka ne gereklidir?

1. Genleşme tankı. Isıtma sırasında soğutma sıvısı hacmindeki artışı telafi eder. Su neredeyse sıkıştırılamaz; Tank, basitçe, metal bir kutuda bir lastik balon yerleştirilir. Isıtma sisteminde artan basınç ile, bu top, tankta fazla soğutucuya izin verecek şekilde hacim olarak azalır.

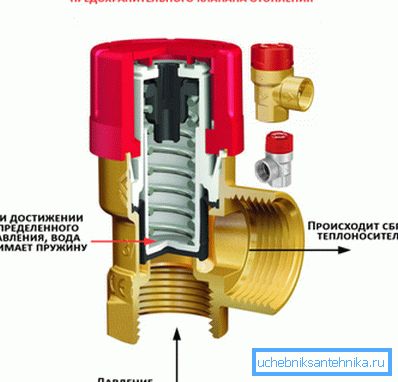

2. Emniyet valfi. Genleşme tankının kapasitesi yetersiz olduğunda fazla soğutma sıvısı düşer.

Bu arada: valfın çalıştırılması, ya soğutucunun kaynatılmasını, kabul edilemez ya da genleşme tankının yetersiz hacmini belirtir. Daha büyük bir cihazla değiştirmek yerine, devreye ek bir tank monte edilebilir; Birkaç kutunun hacimleri toplanır.

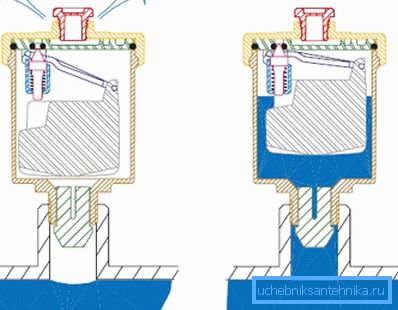

1. Otomatik hava firar. Soğutma sıvısının sirkülasyonunu engelleyebilecek sistemdeki hava tapalarını çıkarır.

1. manometre (bir seçenek olarak - termomanometre). Cihaz, sistem parametrelerini görsel olarak izlemeye yarar.

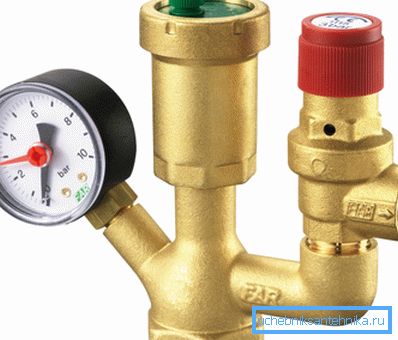

Son üç cihaz genellikle ortak bir durumda bir montaj olarak satılır ve bir güvenlik grubu olarak adlandırılır. Genleşme tankı ile birlikte, bunlar içinde basınç dalgalanmaları sırasında kazanın ve ısıtma devresinin hasar görmesini önlemek için tasarlanmıştır.

Yukarıdakilere ek olarak, kapalı bir sistemin normal çalışması için, aşağıdakiler gereklidir:

• Vozdushniki (vanalar, Mayevsky vinçleri veya sıradan su muslukları) özel elemanları. Doldurmanın üzerinde bulunan her bir ısıtıcının üst tapasından birine monte edilirler.

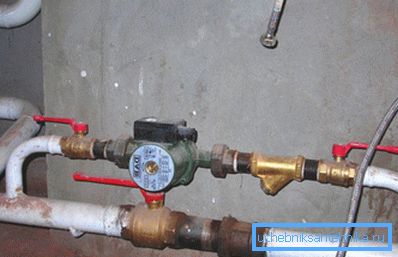

• Devrede soğutma sıvısının hareketini sağlayan sirkülasyon pompası.
• Devreye giren pompa, kireç, kum veya diğer yabancı cisimlerin zarar görmesini engelleyen kaba bir filtre, bir sebepten dolayı devreye girmiştir.
• İsteğe bağlı olarak - ısıtma cihazlarının çalışmasını kontrol etmeyi sağlayan vanalar, kıskaçlar ve termal kafalar ve gerekirse bunları tamamen tek tek kapatmak için.

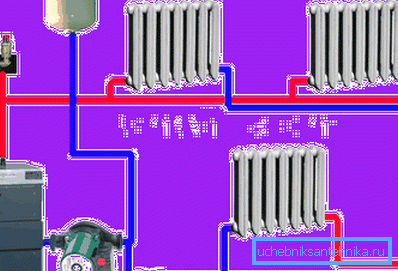

konum

Konturun hangi noktasında kendinize monte edilirken listelenen elemanların her birini yerleştirmek daha iyidir?

Her eleman için bu kurulum talimatlarının sebebi nedir?

Güvenlik grubu

Devredeki basınç, kazanın çıkışında maksimum değerlerine ulaşır: ısıtıldığında, soğutma sıvısı genişler. Hidrolik kayıplar ve soğutucunun sıcaklığındaki kademeli bir azalma, ısı değiştiriciden olan mesafeyle basıncı biraz düşürür.

Aşırı ısınma sırasında oluşan aşırı basınç ve tahliye buharını kaydeden cihazlar, maksimum basınç ve muhtemel buharlaşma noktasına mümkün olduğunca yakın yerleştirmek mantıklıdır.

pompa

Genellikle minimum sıcaklıkta bir noktaya yerleştirilir. Uzun süreli ısıtma, ısıtma için sirkülasyon pompasının tekniğinden yararlanmaz. Tahmin edebileceğiniz gibi, minimum soğutma suyu sıcaklığı, tüm ısıtma cihazlarının geçişinden sonra - kazanın önünde olacaktır.

filtre

Ana işlevi, aslında, özel bir seçenek bırakmayan pompayı korumaktır. Filtre, pervaneyi geçmeden hemen önce herhangi bir pisliği yakalayacak şekilde kurulur.

Kullanışlı: Pompa ve filtre genellikle kapatma vanaları ile donatılmıştır. Bu, karterini temizlemenize ve pompayı tamir veya bakım için en az soğutma sıvısı kaybıyla çıkarmanıza izin verir.

Genleşme tankı

Tank, soğutucu akışkanının laminara mümkün olduğunca yakın olduğu yere yerleştirilir. Türbülans ne kadar küçük olursa, devredeki basınç dalgalanmaları o kadar az olur, yanlış bir valf tetiklemesi ve soğutucu akışkanın kaybı daha az olur.

Vorteksler, herhangi bir viraj, çap geçişi, stop vanalarının elemanı ve her şeyden önce pompa pervanesi üzerinde oluşturulur.

ayarlama

Kazan çemberinin iki unsuru için - emniyet valfi ve genleşme tankı - sırasıyla basınç ve şarj basıncını seçmeniz gerekir.

Hangi numaralar yönlendirilmelidir?

• Emniyet valfi genellikle 2.5 - 3 kgf / cm2'ye ayarlanır.

• Tankın dolum basıncı, tamamen dolu bir devrede hidrostatik basınca karşılık gelmelidir.

İpucu: 1 kgf / cm2'lik bir aşırı basınç, bir su sütunu 10 metre kadar kaldırabilir. Buna göre, 5 metre genişleme tankının üstündeki kapalı devrenin maksimum yüksekliği ile, şarj basıncı 0,5 kgf / cm2, 7 metre - 0,7 kgf / cm2, vb.

Seçiminde Yardım

Genleşme tankı

Bir genleşme deposu satın alırken, seçtiğiniz soğutma sıvısının genleşme katsayısını, devre içindeki sıcaklık deltasını ve tank verimliliği oranını dikkate alarak doğru bir hesaplama yapılması önerilir; bu, şarj basıncı ve maksimum çalışma basıncı arasındaki boşluk ile artar.

Bununla birlikte, tankın aşırı kapasitesi herhangi bir zarara yol açmaz ve hacim artışlarında farklılık gösteren tankların fiyatı oldukça farklıdır. Bu nedenle, genellikle tank, sistemdeki toplam soğutucu miktarının% 10'una eşit olarak alınır.

pompa

Düşük uçlu pompa modellerinin karakteristiği olan 2 metrelik minimum basınç, düzgün hesaplanmış bir sistemin devrenin herhangi bir makul uzunluğunda çalışması için yeterlidir. Performans, soğutucu akışkanın tüm hacmi saatte 3 defa dönecek şekilde seçilir. Diyelim ki, 500 litrelik bir hacme sahip, 1.5 m3 / saat kapasiteli bir pompa alınır.

Sonuç

Tavsiyelerin, okuyucuların kendi evlerinde ısıtma ekipmanlarını seçmelerine yardımcı olacağını umuyoruz.

Ekli video ona ek bilgi sunacak. İyi şanslar!
