Isıtma hesaplaması: iklim ağının gerekli termal
Isıtma sistemi şebekesinin verimliliği ve maliyet etkinliği, ısıtma kazanının doğru seçilmiş gücüne, ısıtma radyatörlerinden ısı transferine ve soğutucu akışkanı taşıyan boru hatlarının konfigürasyonuna bağlıdır. İklimsel ekipman seçiminde yanıltıcı olmamak için, ısıtma için ısı enerjisi tüketimini doğru bir şekilde hesaplamak gerekir.
Genellikle, bu teknisyenleri ısıtmakla yapılır, ancak bir ev inşa ederseniz, aşağıda verilen talimatlar tüm hesaplamaları yapmanıza yardımcı olacaktır.
Hesaplama aşamaları
Konutlar, ticari binalar veya üretim salonları için ısıtma şebekesinin ısıl mühendislik hesaplaması "Isıtma, havalandırma ve iklimlendirme" olarak adlandırılan SNiP (bina kodları) 2.04.05-91'e uygun olarak gerçekleştirilir.
Her iki bireysel geliştiricinin kendi evlerinin yapımında kullandığı ısınma ihtiyacını ve apartman binalarının iklimlendirme sistemlerinin modernizasyonu ya da modernizasyonu sırasında konut ve kamu hizmetleri sektörünün işçileri tarafından kullanılan ısı enerjisi ihtiyacını hesaplama yöntemini düzelttiler.
Yukarıda belirtilen belgeye göre, termal enerjinin hesaplanması birkaç adım içerir. Her birinin kısa bir açıklaması tabloda verilmiştir.
| evre | tanım |
| Isı kaybı kurulması | Gerekli ısı enerjisi miktarının hesaplanması, binanın yapısal elemanlarından kaybolan ısı miktarı dikkate alınarak yapılmalıdır. Bu olmadan, bir elektrik ya da gaz kazanının gücünün yanı sıra radyatörlerin malzeme ve parçalarının seçimini yapmak imkansız olacaktır.Çoğu durumda, bu rakam metrekare başına 50 ila 150 W arasında değişir.Aladığınız değer bundan farklıysa, şu anlama gelir:
|
| Isıtma sisteminin sıcaklık modu | Isıtma için termal enerjinin hesaplanma yöntemi, aşağıdaki değerlerin temel alınmasını önerir:
Bu varyasyon ile tasarladığınız su ısıtma sistemi, EN 442 “Isıtma cihazlarının termal gücü” standardının gereksinimlerini karşılayacaktır. |
| Isı değiştiricilerin gücü | Bu aşama, radyatörlerden ısı transferinin değerini belirlemek için gereklidir. Bu parametreye bağlı olarak, pillerin malzemesini ve bunların içindeki bölüm sayısını seçmeniz gerekir. |
| Hidrolik hesaplama | Bu adım, boru hattının çapının yanı sıra pompa gücünün belirlenmesi için gereklidir. Hesaplama yanlışsa, boruların ve radyatörlerin güçlü hidrolik direnci, soğutucunun boruların içinden normal olarak dolaşmasına izin vermeyecektir. |
| Kazan güç | Isıtma için ısı tüketiminin hesaplanması, açık nedenlerden dolayı, ana ısıtma ekipmanının gücünü belirlemeden yapamaz. Sonuçta, ısıtma ortamının ısındığı, daha sonra radyatörlerin ve iklim sistemi boru hatlarının alanına dağıtıldığı var. |
| Isıtma sisteminin hacmi | Diğer bir önemli aşama ise su tüketiminin belirlenmesidir (diğer bir deyişle, ısıtma sistemini tamamen doldurmak için gerekli olan soğutma sıvısı hacmi). Bu, ısıtma ağına antifriz dökmek istediğinizde özellikle gereklidir. |
İpucu! Tüm hesaplamalar için bir hesap makinesi kullanabilirsiniz. Ancak bir veya başka bir yazılım paketi kullanmak daha iyidir. Bir bilgisayar programı tüm gerekli faktörleri daha doğru bir şekilde hesaba katacak ve tasarımda harcanan zamanı azaltacaktır.
Isıtmada harcanan ısının hesaplanmasından sonra konut yapılmıştır, seçilen soğutucuların satın alınması için maliyet hacmini hesaplamayı unutmayın. Belki de fiyat, evinizin ısıtılmasında alternatif ya da birleşik yöntemleri aramak için gerekli olan çok yüksek olacaktır.
Termal hesaplama yöntemi
Gerekli ham veriler
Isıtma için ısı enerjisini hesaplamadan önce, iklim ağının kurulacağı binadaki veriler toplanmalıdır.
İhtiyacınız olacak:
- Bir geleceğin veya mevcut bir evin projesi. Odaların geometrik boyutlarına ve binanın dış boyutlarına yapıştırılmalıdır. Ek olarak, pencere ve kapı açıklıklarının boyutuna ve sayısına ihtiyacınız olacak.
- Evin bulunduğu bölgenin iklim koşulları. Isıtma mevsiminin süresini, evin oryantasyon noktalarını, ortalama günlük ve ortalama aylık sıcaklıkları ve diğer benzer bilgileri belirtmeniz gerekir.
- Duvarların malzeme ve ısı yalıtımı. Binanın çeşitli unsurları ile ne kadar ısı enerjisinin verimsiz bir şekilde dağıtılacağına bağlıdır.
- Zemin ve tavan konstrüksiyonu ve malzemeleri. Bu yüzeyler genellikle güçlü ısı kaybına neden olur. Bu durumda, döşeme ve tavan zeminini ısıtmak ve ardından ısıtma sisteminin gücünü tekrar hesaplamak tavsiye edilir.
İklim ağının termal gücünü hesaplamak için formül
Tüm mühendislik hesaplamaları için birden fazla ısıtma hesaplama formülü gerekir. Gerçekten de, önceki bölümlerde belirtildiği gibi, ısıtma sisteminin birçok önemli teknik özelliğini oluşturmak gereklidir.
Dikkat edin! Çok dikkatli bir hesaplama yapmak gerekir: Isıtma, su kaynağı veya kanalizasyon sistemleri, oldukça karmaşık ve pahalı iklim ağlarıdır. Tasarımda hatalar yapılmışsa, inşaat ilerledikçe yükseltme gerekecektir. Ve bu tür olayların maliyeti bazen oldukça önemli bir miktarla sonuçlanır.
Hesaplamadaki en önemli parametre, ısıtma şebekesinin gücüdür, çünkü iklim ağının merkezi bir unsuru gibi davranır. Bunu yapmak için aşağıdaki formülü kullanın:
Mkazan = Tevde *% 20 burada:
- Tevde- Isıtma tesisinin yapıldığı evin termal enerjisi ihtiyacı
- % 20 - öngörülemeyen durumlar dikkate alınarak katsayı. Bunlar, gaz ana şebekesinde basınç düşüşünü, şiddetli donları, kapıları ve pencereleri açarken hesaplanmamış ısı kayıplarını ve diğer faktörleri içerir.
Isı kaybının belirlenmesi
Evinizde ısı enerjisi ihtiyacını hesaplamak için duvarlar, zemin ve tavandan kaynaklanan ısı kaybını bilmeniz gerekir. Bunu yapmak için çeşitli malzemelerin termal iletkenliğini gösteren tabloyu kullanabilirsiniz.
| isim | Kalınlık, cm | Termal iletkenlik katsayısı |
| Köpük plastik | 0.11 | 0037 |
| Cam yünü | 0.12 | 0041 |
| Mineral elyaf | 0.13 | 0044 |
| Rendelenmiş kereste | 0.44 | 0.15 |
| Gaz beton | 0,54 | 0.183 |
| Köpük beton | 0.62 | 0.21 |
| tuğla | 0,79 | 0.27 |
Ancak, ısı kaybını doğru bir şekilde belirlemek ve kazanın gücünü hesaplamak için, malzemelerin ısıl iletkenlik katsayısını bilmek yeterli olmayacaktır.
Ayrıca, hesaplama formülüne bazı değişiklikler eklemek de gereklidir:
- Kullanılan cam ambalajların yapımı ve malzemesi:
- sıradan ahşap pencereler - 1.27;
- çift camlı plastik pencereler 1;
- üçlü camlı polimerik pencere çerçeveleri 0.85.

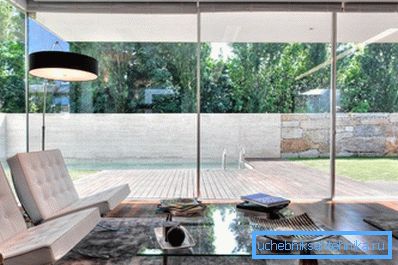

- Evin cam alanı. Burada her şey basit. Pencerelerin alanın taban alanına oranı ne kadar büyük olursa, binanın ısı kaybı da o kadar büyük olur. Hesaplamalar için aşağıdaki katsayıları alabilirsiniz:
| Pencere / duvar oranı | Düzeltme faktörü |
| 0.1 | 0.8 |
| 0.15 | 0.9 |
| 0.2 | 1 |
| 0.25 | 1.1 |
| 0.3 | 1.2 |
| 0.35 | 1.3 |
| 0.4 | 1.4 |
| 0.5 | 1.5 |
- Dış hava ortalama günlük sıcaklık. Bu değişiklik de dikkate alınmalıdır, çünkü çok düşük değerlerde duvarlardan ve pencerelerden ısı kaybı katsayısı artar. Aşağıdaki değerler hesaplamalar için kabul edilir:
| sıcaklık | Düzeltme faktörü |
| - 10'a kadar yaklaşıkC | 0.7 |
| - 10 yaklaşıkC | 0.8 |
| - 15 yaklaşıkC | 0.9 |
| - 20 yaklaşıkC | 1 |
| - 25 yaklaşıkC | 1.1 |
| - 30 yaklaşıkC | 1.2 |
| - 35 yaklaşıkC | 1.3 |
- Dış duvarların sayısı. Oda evin içinde yer alıyorsa, o zaman pencerenin bulunduğu dış hava ile sadece bir duvar temas halindedir. Bununla birlikte, küçük evlerde köşe odaları veya odaları iki, üç ve dört dış duvara sahip olabilir. Bu durumda, aşağıdaki düzeltme faktörleri dikkate alınmalıdır:
- bir oda - 1;
- iki oda –1,2;
- üç oda - 1.22;
- dört oda - 1.33

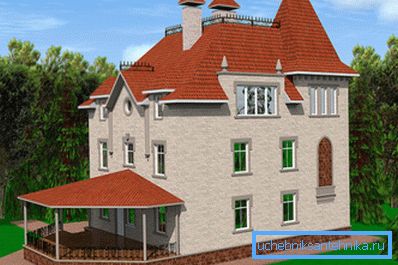

- Kat sayısı Önceki durumda olduğu gibi, kat sayısı ve (veya) tavan arası varlığı, ısı kaybını etkiler. Bu durumda, değişiklikler için aşağıdaki değerleri almanız gerekir:
- birkaç katın varlığı - 0.82;
- İzolasyonlu çatı veya çatı katı - 0.91;
- ısıtmasız tavan - 1.
- Tavan ve duvar arasındaki mesafe. Bildiğiniz gibi, yüksek tavan yüksekliği odanın hacmini arttırır, bu nedenle ısıtmaya daha fazla ısı harcamak gerekir. Bu durumda faktörler aşağıdakileri uygular:
| yükseklik | Düzeltme faktörü |
| 2,5 metre | 1 |
| 3 metre | 1.05 |
| 3,5 metre | 1.1 |
| 4 metre | 1.15 |
| 4.5 metre | 1.2 |
Isıtma hesaplamak için yukarıda listelenen tüm faktörleri çarpmak ve T'yi belirlemek gereklidir.evdeaşağıdaki formüle göre:
Tevde = Patım * Ktüm * S, nerede:
- Patım - özgül ısı kaybı (genellikle 100 watt / m2)
- Ktüm- Yukarıda listelenen faktörlerin çoğaltılmasıyla elde edilen toplam düzeltme;
- S, konut inşaatı alanıdır.
Radyatörlerin ısı kapasitesinin hesaplanması
Odalarda havayı ısıtan cihazlar radyatörlerdir. Onlar birkaç bölümden oluşmaktadır. Bunların sayısı seçilen malzemeye bağlıdır ve bir elemanın gücüne dayanarak, watt olarak ölçülür.
En popüler radyatör modelleri için değerleri veriyoruz:
- dökme demir - 110 watt;
- çelik - 85 watt;
- alüminyum - 175 watt;
- bimetalik - 199 watt.
Bu değer 100'e bölünmeli ve pilin bir bölümü tarafından ısıtılmış bir alana neden olmalıdır.
Bundan sonra gerekli sayıda bölüm belirlenir. Burada her şey basit. Pilin bir radyatör elemanının gücüne takılacağı odanın alanını bölmek gerekir.
Ayrıca, değişiklikleri dikkate almanız gerekir:
- Bir köşe odası için gerekli sayıda bölümün 2 veya 3 arttırılması tavsiye edilir;
- Radyatörü dekoratif bir panel ile kapatmayı planlıyorsanız, pilin büyüklüğünde bir miktar artışa dikkat edin;
- Pencerenin geniş bir pencere pervazına sahip olması durumunda, içine havalandırma ızgarası takılması tavsiye edilir.
Dikkat edin! Bu hesaplama yöntemi sadece standart odadaki tavanların yüksekliği 2.7 metredir. Diğer tüm durumlarda, ilave düzeltme faktörleri uygulanmalıdır.
Sonuç
Isıtma sisteminin ısıtma kapasitesinin hesaplanması, dikkatinize sunulan bilgiler kullanılarak bağımsız olarak gerçekleştirilebilen oldukça karmaşık bir olaydır. Bununla birlikte, buna ek olarak, diğer parametrelerin de hesaplanması gerektiğini unutmayın. Daha fazla ayrıntı için bu makalede yayınlanan videoyu görün.
