Isıtma için alüminyum radyatörlerin montajı: bağlantı

Alüminyum piller, geleneksel dökme demirden çok daha kolaydır, böylece herhangi bir yardım almadan bunları kendiniz kurabilirsiniz. Isıtma cihazının verimliliği aynı zamanda tesisatının doğruluğuna da bağlıdır, bu nedenle bu konu üzerinde durmak önemlidir.

Hazırlık aşaması

Kendi elinizle bir alüminyum radyatör takmadan önce birkaç noktaya karar vermeniz gerekir:

• cihazın termal kapasitesinin yeterli olduğundan emin olun. Satın alınan pilin, girişteki soğutucu akışkanın düşük sıcaklığı nedeniyle yetersiz ısı transferine sahip olması durum böyle olabilir. Bu durumda, sadece birkaç bölüm eklemeniz gerekir, bunun nasıl yapılacağı aşağıda açıklanmıştır;

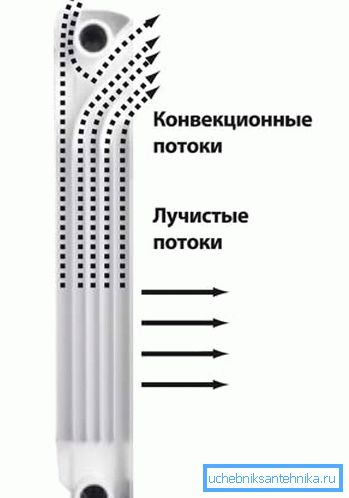

• boyutunu kontrol et. Modern ısıtıcılar, ısıyı yalnızca yüzeyden gelen radyasyona değil, aynı zamanda konveksiyona bağlı olarak da iletir, böylece pencere eşiği ona çok yakın olmamalıdır;

Dikkat edin! Alüminyum kanatların şekli, hava akışının aşağıdan yukarıya doğru yönlendirilmesinin gerekli olduğu gerçeği ile açıklanmaktadır.

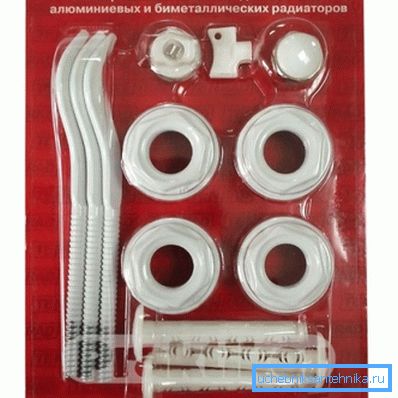

• sabitleme türüne karar vermek. Prensip olarak, komple set genellikle ısıtıcıyı duvara asmak için sabitleme parçaları içerir. Ancak bazen zemin montajı için ayrı braketler satın almak daha iyidir (özellikle fiyat ucuz olduğu için), bu seçenek, batarya ince bir alçıpan bölmesine monte edilmişse veya duvarda delik açmak istemiyorsanız uygundur.

Bağlantı tipini seç

Alüminyum radyatörleri monte etmeden önce, bağlantı tipi ile ilgili sorun çözülmelidir. Isıtma cihazının ısı yayımı doğrudan buna bağlıdır.

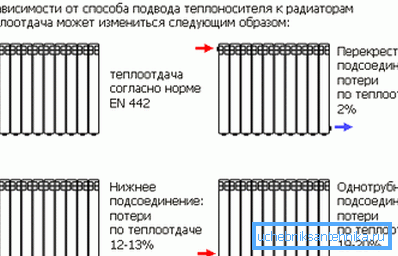

Isıtıcıyı bağlamak için olası seçenekler:

• köşegen (aynı zamanda bir haç) - bu durumda, soğutucu, ısıtıcının üst kısmından sağlanır ve soğutulmuş soğutucu, alt taraftan karşı taraftan dışarı çıkar. Bu nedenle, batarya eşit olarak ısınıyor ve kayıplar% 2'den fazla olmayacak;
• Tek yönlü bağlantı ile kayıp% 5'e kadar biraz daha fazladır;

Dikkat edin! Isıtıcı bölümlerinin sayısı 12'yi aşarsa, tek yönlü bir bağlantı verimsiz olur. Gerçek şu ki, bu bağlantı yöntemiyle uzak bölümler ısınmayacaktır.

• Alt bağlantı ile (farklı taraflardan tedarik ve geri dönüş) kayıplar% 12-13 arasındadır;
• Düşük tek yönlü bağlantı, akünün ısı transferi açısından en dezavantajlı olanıdır. Kayıplar% 20'ye kadar çıkabilir, ancak borular zeminin altına gizlenebilir, bu nedenle bu bağlantı yöntemi de sıklıkla kullanılır.

Kurulum teknolojisi

Tüm süreç 2 aşamaya ayrılabilir - önce, batarya için bağlantı elemanları monte edilir ve daha sonra braketlere asılır ve besleme ve geri dönüş akışına bağlanır. Bundan sonra, sadece bağlantıların sıkılığını kontrol etmek için kalır ve kenarlardaki gereksiz delikleri kapatmayı unutmayın. Ek bölümler gerekirse, bu prosedür bağlantı elemanlarını duvara monte etmeden önce gerçekleştirilir.

Bölüm ekle

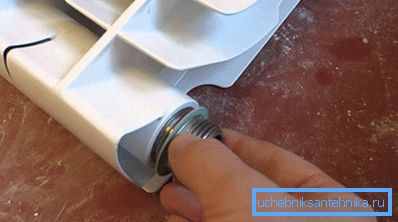

Radyatöre ek bir bölüm eklemek için, 2 taraflı sol ve sağ dişlere sahip 2 nipel kullanmanız gerekecektir, ayrıca ekstra sızdırmazlık için ısıya dayanıklı contalara da ihtiyacınız olacaktır.

Pil bölümüne bir bölüm ekleme talimatları şöyle görünür:

• Isıtıcı zemine, masaya veya başka bir yatay yüzeye yerleştirilmelidir;
• daha sonra nipeller, contaları unutmadan, radyatördeki deliklere sokulur;
• Bunlara ek bir bölüm eklenmiş ve memeleri döndürerek bölüm yavaş yavaş aküye dayanmaktadır;
• Aynı zamanda, her iki meme de kademeli olarak 1-2 tur döndürülerek, bu bölümün bükülmemesi ve kolektör metalinin deforme olmaması için gereklidir.

Bölümleri ekledikten sonra, sadece derzlerin sıkılığını kontrol etmek için gerekli olacak ve ısıtıcının kurulumuna devam edebilirsiniz.

Radyatörün montajı ve bağlantısı

Çoğu zaman, alüminyum radyatörler için sadece duvar tutturucular kullanılır, bunların ağırlıkları dökme demirden birkaç kat daha küçüktür, böylece alttan ilave destek gerekli değildir.

Bağlantı elemanlarının sayısı, ısıtıcıda kaç bölüm olduğuna ve ayrıca sadece üstte değil cihazın alt kısmında da bağlantı elemanlarının monte edildiğine bağlıdır. 9'a kadar bölüm sayısı ile cihazın üst kısmına sadece 1 adet, alt kısımda 2 adet monte edilmiş, daha detaylı veriler tabloda verilmiştir.

Radyatör bölümlerinin sayısına parantez sayısının bağlılığı

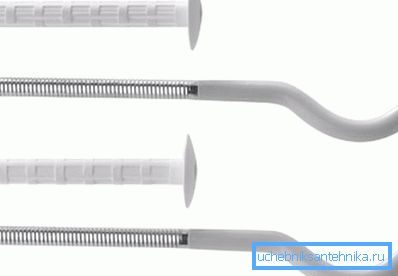

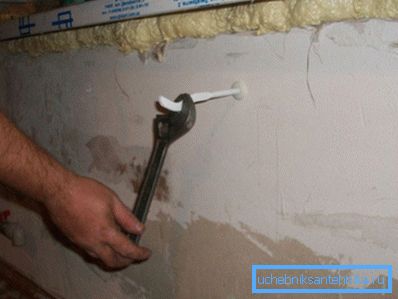

Alüminyum radyatörün nasıl düzgün bir şekilde monte edileceği konusunda, çalışma montaj deliklerinin işaretlenmesiyle başlar. Isıtıcının düşük ağırlığına rağmen, çapa kullanmak en iyisidir. Montajın altında bir delik delinir, daha sonra plastik bir parça takılır ve daha sonra metal bir braket çabucak içine sokulur.

Bu durumda, plastik insert sürtünme kuvvetine bağlı olarak genleşir ve güvenli bir şekilde sabitlenir. Bu, sadece alüminyumdan değil aynı zamanda daha ağır bataryadan da yüke dayanacak kadar yeterli.

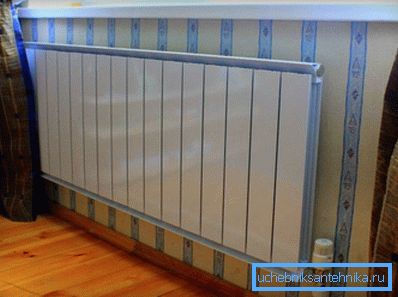

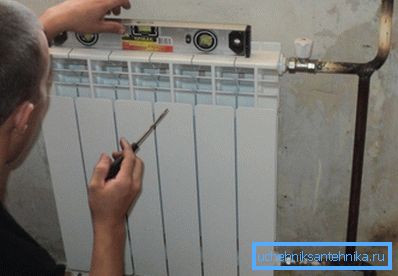

Bundan sonra, sadece bir alüminyum radyatörün asılması problemini çözmek için kalır. Bu aşamadaki tek gereklilik, inşaat seviyesinde seviyesini yükseltmektir. Güçlü bir sapma ile, ısıtma cihazının ısınması önemli ölçüde bozulacak ve dolayısıyla ısı transferi daha az olacaktır.

Besleme ve geri dönüş borularına bağlanırken, sızıntı sırasında soğutucu akışkanın radyatöre hızla akmasını sağlamak için bilyeli valflerin kullanılması tavsiye edilir. Böylece, ısıtma sisteminin çalışması bozulmaz, soğutma sıvısının devre dışı bırakılan ısıtma cihazının etrafında dolaşımını sağlayacak bir baypas cihazı (jumper) gerekli olacaktır.

Kat parantez

Bu tip bir sabitleme, duvarın yeterli taşıma kapasitesine sahip olmadığı veya ısıtıcının büyüklüğünden dolayı (düşük radyatörlerde) asılı kalmanın bir anlamı olmadığı durumlarda kullanılır.

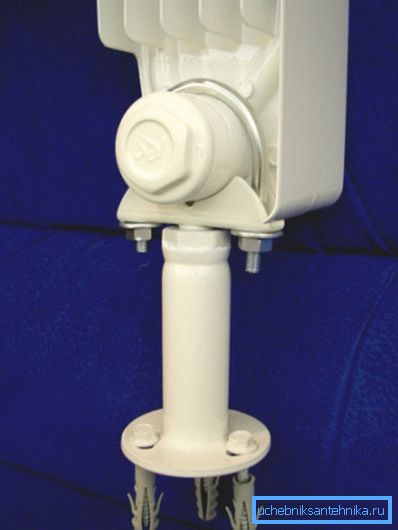

Bu tip braketlerin tasarımı benzerdir - geniş tabanlı (daha fazla stabilite için) plastik veya metal ayaktır, üst kısımda radyatörün ve sabitleme braketinin montajı için bir girinti vardır. Bazen, braket yerine küçük bir esnek zincir kullanılır (zincir testere zincirine benzer şekilde). Sabitleme, radyatörün kazayla temas etmesi durumunda düşmemesi için gereklidir.

Zemin montajı durumunda, alüminyum radyatörlerin nasıl monte edileceği problemi çözülmesi daha kolaydır. 12-15'e kadar olan bölümlerin sayısı ile, daha az sayıda en az 3 adet olmak üzere 2 adet brakete ihtiyaç duyulacaktır. Bağlantı elemanları zemine yerleştirilir, kural olarak, ankrajlar veya sıradan vidalarla (ahşap zemin durumunda) sabitlenirler.

Zemin montajı genellikle düşük veya orta boy ısıtıcılar için kullanılır. Akslar arasındaki mesafe 500 mm'yi geçerse, güvenilirlik için pili duvarın üstüne takmanız önerilir. Bu durumda, sabitlemenin kendisi sadece ısıtıcının stabilitesi için gereklidir, tüm yük, zemin braketlerine düşecektir.

Sonunda

Alüminyum modellerin kurulum süreci, geleneksel dökme demir veya bimetalik pillerin kurulumundan neredeyse hiç farklı değildir. Aynı tür bağlantı elemanları kullanılır ve teknoloji aynı kalır. Standart duvar braketlerine ek olarak, taban montaj aparatları da kullanılabilir, bazen bu sadece olası kurulum seçeneğidir. Önerilen bilgiler sadece pili doğru şekilde kurmaya değil, aynı zamanda uygun montaj tipini de seçmeye yardımcı olacaktır.

Bu makaledeki video, bir alüminyum radyatörün montajı ve takılması işlemini göstermektedir.
