Bu makalede, bir gaz ısıtma kazanı nasıl seçilir. Ürünün termal kapasitesinin nasıl hesaplandığını öğreneceğiz ve modern gaz ısıtma ekipmanlarının sınıflandırması ile tanışacağız. Materyalimiz nihai tavsiyeleri içermemektedir: yazmanın amacı okuyucunun çeşitli pazar tekliflerini gezmesine yardımcı olmaktır.

Termal güç

Herhangi bir ısıtma ekipmanının ana parametresi, ısı çıkışıdır. Bilinen parametrelerle bir ev için bunun nasıl hesaplanacağı?

Binanın yalıtım katsayısını dikkate alan en evrensel formül. Kapalı yapıların normalize edilmemiş ısıl direncine sahip binalarda ısı ihtiyacının tahmin edilmesini mümkün kılmaktadır (başka bir deyişle, çok iyi veya çok zayıf yalıtılmış).

Q = V * Dt * K / 860 formuna sahiptir.

Değişken gösterimin arkasında ne var?

• Q - termal güç. Formül, hesaplanan değeri kilowatt'larda elde etmenizi sağlar.
• V, metreküp alanındaki boşluğun toplam hacmidür.

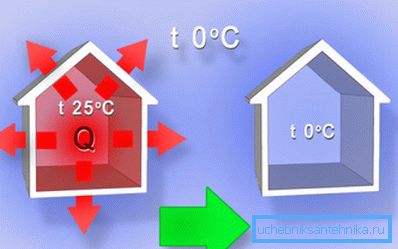

• Dt, oda ve sokak arasındaki hesaplanan maksimum sıcaklık farkıdır.
• K - yalıtım katsayısı.

İki parametre yorum gerektirir.

Dt genel olarak SNiP tarafından önerilen bir konutun sıcaklığı (+ 18-22 C) ile son birkaç yılın en soğuk beş günlük haftasının ortalama sıcaklığı arasındaki fark olarak hesaplanır.

Lütfen dikkat: Evin +25 veya +30'u desteklemesi planlanıyorsa, parametre buna göre ayarlanır.

İzolasyon katsayısı aşağıdaki tablodan alınmıştır.

Örnek olarak, sıcaklığın +25 ° C'de tutulması şartıyla, Shimanovsk, Amur Bölgesi kasabasında bulunan 10 * 10 * 3 metre ölçülerindeki bir evde ısı ihtiyacını hesaplayalım.

Bir buçuk tuğla kalınlığında evin duvarları 150 milimetre köpük ile yalıtılmıştır; pencereler - çift camlı pencereler.

1. Binanın hacmi 10 * 10 * 3 = 300 m3'tür.
2. Herhangi bir şehir için tipik kış sıcaklıklarına ilişkin veriler, iyi bilinen İnternet ansiklopedisinde bulunabilir. En soğuk ayın ortalama minimum değeri -32.5 C'dir. Dt = 25 - -32.5 = 57.5 derece olmuştur.
3. Evin yalıtım kalitesi mümkün olan en yüksek seviyeye yakın olduğundan, yalıtım katsayısı 0,7'ye eşit bir şekilde güvenli bir şekilde alınabilir.
4. Hesaplama, böylece, 300 * 57.5 * 0.7 / 860 = 14 KW gibi görünecektir.

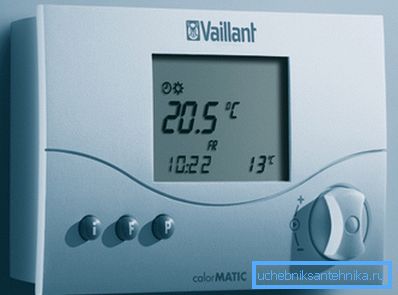

Nüans: Belirli bir modeli seçerken, ısı çıkışı daima yuvarlanır. Tüm modern gaz kazanları termostatlarla donatılmıştır, böylece fazla kapasite, operasyonda sadece biraz daha uzun duraklamalar anlamına gelir; Bu arada, soğuk havanın zirvesinde, fazladan 1-2 kilowatts gereksiz değil daha fazla olduğu ortaya çıkabilir.

Bir gaz kazanının güç için nasıl ısınma seçeneği - nasıl olduğunu öğrendik. Başka hangi seçeneklere dikkat etmeliyim?

Kurulum yöntemi

Dış mekan versiyonunda daha sık kullanılan cihazları (50 KW ila 2 - 5 MW) bulabilirsiniz. Bununla birlikte, istisnalar vardır: birçok üçüncü seviye üreticinin ürün yelpazesinde, yalnızca 7-10 kilowatt ısı veren son derece ucuz dış mekan modelleri vardır.

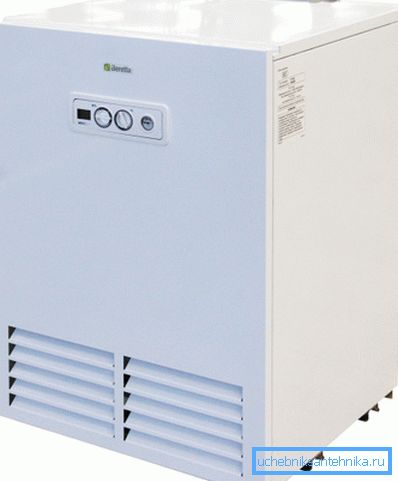

Yerden ısıtma kazanının en önemli özelliği, yalnızca bir brülör, bir ısı eşanjörü ve ısı taşıyıcısının sıcaklığının otomatik olarak ayarlanması için bir sistem olmasıdır; Emniyet grubu, genleşme tankı ve sirkülasyon pompası ayrı olarak monte edilir.

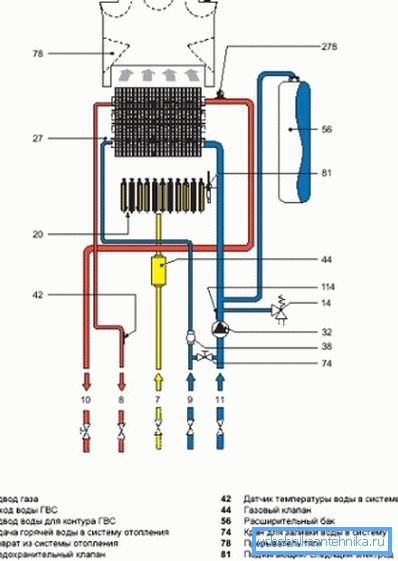

Duvara monte edilen ürünler için, tam tersine, (100 KW'dan fazla olmayan) orta düzeydedir ve üretici en azından güvenlik grubunu ve sirkülasyon pompasını ve genellikle genleşme tankını doğrudan kazan gövdesine ayarlar. Aslında, bir minyatür kazan dairemiz var: başlamak için, yapmanız gereken tek şey, herhangi bir ek çemberleme elemanı olmaksızın cihazı doğrudan kontura bağlamak.

Eşanjör malzemesi

Yerden kazanlar

Çelik ve dökme demir ısı eşanjörleri kullanımı ile karakterize dış kazanlar için.

• Bunlardan birincisi, özellikle endüstriyel tesislerde kullanılır ve yüksek çalışma sıcaklıkları nedeniyle, büyük termal güç değerlerine ulaşmalarına izin verir.

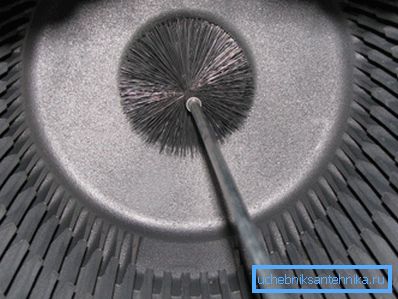

• İkincisinin ayırt edici özelliği, dökme demirin ılımlı mekanik mukavemetini ve sınırlı çalışma sıcaklığını telafi eden önemli bir kütleyendir. Büyük kapasiteli kazanların dökme demir ısı eşanjörleri genellikle üreticiler tarafından ayrı bölümler olarak tedarik edilir ve sahada monte edilir - tam olarak çok büyük ağırlık nedeniyle.

Duvara monte kazanlar

Burada da iki seçenek var.

• Bu durumda çelik ısı eşanjörleri kullanılır. Aslında, alt ve orta fiyat aralıkları ürünlerinin çoğu ile donatılmıştır.

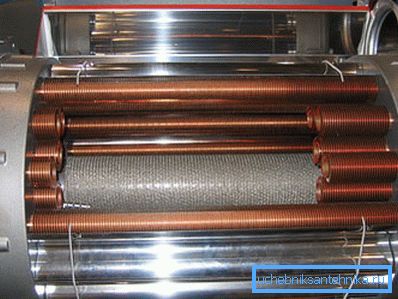

• Bakır ile birlikte çelik kullanılır. Alevin sıcaklığı üzerinde dökme demirden daha da ağır kısıtlamalar getirir; Ancak, metalin en yüksek ısı iletkenliği, ısı eşanjörünün aynı ısı çıkışıyla daha kompakt hale getirilmesini mümkün kılar, bu da kazanın genel boyutlarının azaltılmasını mümkün kılar.

işlevselliği

Tek devreli kazan olarak adlandırılan tek bir ısı eşanjörü vardır ve yalnızca soğutma sıvısını ısıtmak için tasarlanmıştır.

Bypass ürünleri, ek olarak, sıcak su ile bir ev sağlayabilirler.

Su bunlara üç şekilde ısıtılabilir:

1. Ayrı bir plakalı eşanjörde. Çekici olup, ısıtma fonksiyonlarını etkilemeden DHW devresinin onarılmasına izin verir.
2. DHW'nin soğutucudan ısıtıldığı koaksiyal (boruda boru) bitermik ısı eşanjöründe.

Meraklı: akışkan ısıtıcılar ile çift devreli kazanlarda, aynı anda sıcak su temini ve ısıtmanın aynı anda çalışması imkansız. Sıcak su açık olduğunda, kazanın tüm gücü ısıtmaya yönlendirilir.

1. Dahili ısıtma ısıtıcısının dolaylı ısıtmasında, tekrar soğutucu akışkan tarafından ısıtılır.

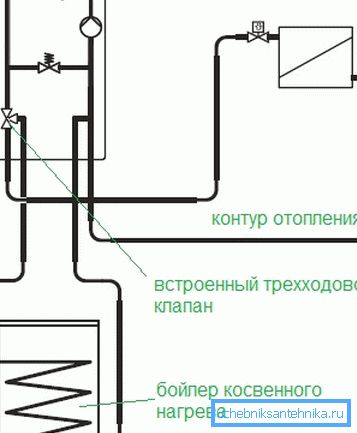

Bu arada, harici bir dolaylı ısıtma kazanı, tek devreli bir kombiye bağlanabilir. Çemberlemenin belirli bir konfigürasyonu ile, evi ısıtma mevsiminin dışında sıcak su ile mükemmel bir şekilde sağlayacaktır; Bu durumda, soğutucu, kazan ve kazan arasındaki küçük bir daire içinde dolaşır.

Bir ısıtma gazı kazanı işlev açısından nasıl seçilir? Hangi program tercih edilir?

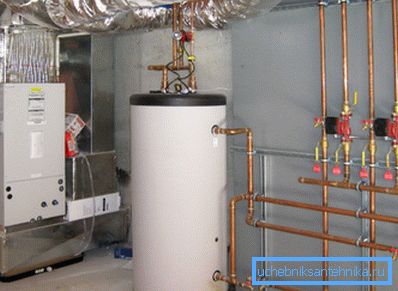

Bu, yazarın oldukça açık bir tavsiyede bulunmasına izin verdiği nadir durumdur. Bizim seçimimiz, bir depolama suyu ısıtıcısı (kazan), dolaylı ısıtma ile bir üründür.

Hangi şemada durmak daha iyidir: harici bir kazana sahip tek devreli bir kazanda veya yerleşik bir çift devreli bir kazanda sadece odanın boyutlarına bağlıdır. Ayrı cihazlar daha fazla yer kaplayacak.

Böyle tuhaf bir öğretimin nedeni nedir? Sonuçta, akış ısıtıcı, depolama ısıtıcısından çok daha küçüktür, değil mi?

Bu doğrudur, ancak kazan, rakip bir çözümden farklı olarak sabit bir sıcak su sıcaklığı sağlar. Brülör alevinin otomatik olarak ayarlanabildiği bir akış ısıtıcısında, duş alma girişimi, mikser musluklarına karşı sürekli bir mücadeleye girer. İnan bana, bu çok sakıncalı.

çekme

Doğal ve zorlanabilir.

doğal

Doğal baca ile adlandırılan atmosferik (açık) brülörler, havayı doğrudan ısıtma ekipmanının bulunduğu odadan alır ve yanma ürünlerini baca veya havalandırma kanalına yönlendirir. Planın tek ciddi avantajı enerji bağımsızlığıdır: Elektrik olmadığı yerde çalışabilir.

Dezavantajları çok daha fazla.

• Apartman tabanlı ısıtmalı bir apartman binasında, bu tür ekipmanların çalışması prensipte genellikle imkansızdır. Ventkanal, yanma ürünlerinin akışını beş ila on kazan arasından kaçırmaz.
• Yaz sıcağında çalışırken, sıcak suyla bir ev besleyen bir kazan ayrıca bacayı ısıtarak odayı ısıtır.
• Son olarak, atmosferik brülörlere sahip ekipmanların kullanılması, havalandırma ve odanın büyüklüğü için sıkı gereklilikler getirmektedir. Özellikle, hacmi en az 15 metreküp olmalıdır; Her bir kilovat kazan kapasitesi bu sayıya 0,2 m3 daha eklenir. Diğer odalardan hava akışı için kapının altında zorunlu pencere ve açıklık.

zorunlu

Kapalı bir brülör (ilgili kazanlar genellikle turboşarjlı veya süper şarjlı olarak adlandırılır) havayı sokaktan alır ve yanma ürünlerini de çıkarır. Bu amaçla, iki ayrı hava kanalı kullanılabilir veya daha sık, bir koaksiyel olanı kullanılabilir. İkinci durumda, dış kabuktan giren hava, yanma ürünlerini soğutur ve evin ısıtma yapılarının ısınmasını önler.

Fan tarafından sağlanan çekiş. Buna göre, kapalı bir brülörün çalışması için harici bir güç kaynağı gereklidir. Buna ek olarak, turbo brülör kazanın sadece ve sadece dış duvar üzerine kurulmasını içerir.

Faydalı: Koaksiyel hava kanalını hafif bir yanlılıkla iç tarafa monte etmeniz ve yoğuşma kolektörünü tamamlamanız önerilir. Aksi halde, aşırı soğukta kondensin dondurulması boruyu tamamen tıkayabilir.

ateşleme

Piezo ateşleme

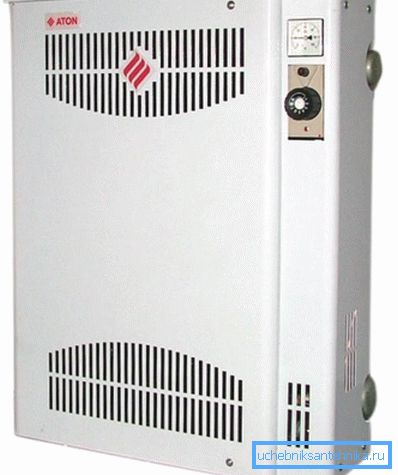

Rusya ve Ukrayna'da üretilen cihazların çoğu, uçucu olmayan tipte olup, piezo ateşleme ile donatılmıştır.

Nasıl çalışır?

• Düğmeye basmak piezoelektrik elemana iletilir ve önemli bir potansiyel fark ortaya çıktığında kontaklar arasında hava arızasına neden olur..
• Kıvılcım ateşleyiciyi ateşler Kazanın her zaman yanması (pilot yakıcı).
• Soğutma sıvısının sıcaklığına bağlı olarak, termostat ana borulu brülöre gaz beslemesini periyodik olarak açar., ateşleyiciden tutuşan ve devrede su veya antifriz ısıtır.
• Basit bimetalik koruma mekanizmaları, soğutma sıvısı aşırı ısındığında ve pilot brülör alevi söndüğünde gaz kaynağını kapatır..

Bu şemanın, sabit güç kaynağının olmadığı bir alternatifi yoktur. Bununla birlikte, düşük bir otomasyon derecesi anlamına gelir; buna ek olarak, sürekli yanan bir ateşleyici, kazanın tükettiği toplam gazın% 20'sine kadar tüketir.

elektronik

Uçucu ateşleme seçeneği şunları yapmanızı sağlar:

1. Pilot yakıcıyı terk et. Ana brülör yüksek voltajlı deşarjı ateşler.
2. Ek otomasyon araçları kullan: GSM kontrolü, hava durumu izleme, uzaktan sıcaklık sensörleri, vb.

Ekipmanın elektrik parçası - fanlar ve kontrol elektroniği - 120 watt'a kadar sabit güç tüketir.

Kontak tipine göre gazlı ısıtma kazanları nasıl seçilir? Cevap çok açık: elektriğin uzun kesilmediği yerlerde elektronik ateşleme tercih edilir. Kısa süreli elektrik kesintileri sorun olmayacaktır: Isıtılmadan soğuğa girmemek için, kazanı yeterli kapasitede bir akü ile kendi ellerinizle bağlamanız yeterli olacaktır.

Konveksiyon ve yoğuşma

Gaz ısıtma ekipmanının temel düzeni basit ve anlaşılır görünmektedir: alev, suyun içinden geçtiği ısı değiştiricisine ısı verir; Isınıyor ve ısı enerjisini radyatörlere aktarıyor. İdeal koşullarda, böyle bir sistemin verimliliği% 95'e ulaşabilir; Kalan% 5 sıcak yanma ürünleri ile taşınmaktadır.

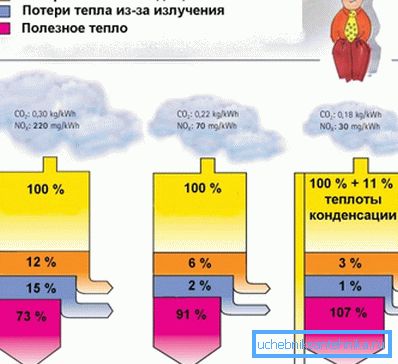

Ancak, piyasada bulunan ve% 107 - 109 verimin açıklandığı gaz kazanları bulunmaktadır. Evet, fiyatlarının ekonomik bir alıcıya hitap etmesi olası değildir; ama varlar. Sanayiciler sürekli hareket makinesini icat ettiler mi?

Ne yazık ki, üreticiler biraz kurnazdır, uçucu hidrokarbonların yanması ana ürünleri karbondioksit ve sudır. Buna göre, kazan su buharı ile doymuş sıcak havayı terk eder.

Geleneksel kazan durumunda - sözde konveksiyon - imalatçılar ısı eşanjöründe nem yoğuşmasını önlemek için geri dönüş hattındaki soğutucunun sıcaklığını minimum 55 ° C'ye yapay olarak sınırlandırır. Buhar ve CO2'ye ek olarak, kondens, düşük korozyon direncine sahip metallerin ömrünü büyük ölçüde azaltan organik asit izleri içerir.

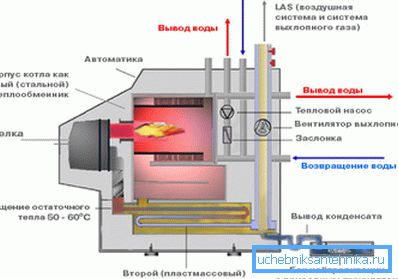

Ancak yoğuşmalı kazan imalatçıları diğer yöne gitmektedir:

1. İlave ısı değiştirici 30-40 ° C'ye soğutulur ve korozyona dayanıklı hale getirilir.
2. Onun hakkında kanalizasyona kondens tahliyesi düzenledi.

Neden bu kadar gerekli? Daha sonra, su buharı ile enerji salımıyla ortaya çıkan su arasındaki faz geçişi, ekonomizörü (düşük sıcaklıklı ısı değiştirici)% 10-12 daha fazla ısı verir. Sonuç olarak, cihazın gazın yanması için gerekli ısıyı alması durumunda cihazın verimliliği% 100'ü geçebilir.

Kullanılan çalışma şemasına göre gazlı ısıtma kazanları nasıl seçilir? Dürüst olmak gerekirse, bir yoğuşmalı kombinin verimi belirleyici bir rol oynamaz: konveksiyon kazanından çok daha pahalıdır ve küçük bir ev için geri ödeme süresi en az 7-10 yıl olacaktır.

Ancak, karmaşık sıcaklık eşleştirme düzenleri olmadan düşük sıcaklıklı ısıtma ile kullanabilme yeteneği kesin bir artıdır. Genellikle, ısıtılmış bir zeminin çalışması için gerekli olan 30-40 derece, kendi pompasına ve akışa dozaj yapan bir termostatik valfe sahip ek bir devre takılarak elde edilir.

Sonuç

Okuyucuya verilen bilgilerin iyi bir seçim yapmasına yardımcı olacağını umuyoruz. Her zamanki gibi ekli video ek tematik materyaller sunacak. İyi şanslar!
