Isıtma için bir sirkülasyon pompası nasıl seçilir ve nasıl

Küçük özel konutlarda, soğutma boruları üzerinden soğutucu akışkan dolaşımını doğal bir şekilde gerçekleştirir, ancak, büyük ve iki katlı binalarda böyle bir sistem, 0.6 MPa'lık standart basınç yeterli olmadığından, verimsizdir.

Bu nedenle, soğutucu akışkanın kuvvetini ve hızını arttırmak için bir sirkülasyon pompası kullanılır. Isıtma sisteminin verimi bu cihaza bağlı olduğundan, seçimine çok hassas bir şekilde yaklaşmak gerekir, bu nedenle bu makalede ısıtma sistemi için dolaşım pompasını nasıl doğru bir şekilde seçeceğimize bakacağız.

Cihazların özellikleri

dizayn

Bu nedenle, ısıtma sistemi için bir sirkülasyon pompası hakkında bilinçli bir seçim yapmadan önce, onun cihazı hakkında daha fazla bilgi almanız gerekir. Bu cihazın tasarımı birçok yönden drenaj pompalama ekipmanını anımsatmaktadır, ancak bunun tersine, cihaz kapalı bir boru hattı sisteminde soğutucu akışkanın transferini zorlamak için tasarlanmıştır (ayrıca bkz. Makale, iki katlı bir özel evin karlı iki borulu ısıtma sistemini ısıtmaktadır).

Sirkülasyon pompası aşağıdaki ana elemanlardan oluşur:

Çalışma prensibi

Sirkülasyon pompası kapalı bir döngünün parçası olduğu için, çalışma prensibi aşağıdaki gibidir:

• Giriş memesi sayesinde, oluşturulan vakum nedeniyle soğutucu emer;
• Vücudun içinde, cihaz, çarkı döndürerek akışkanın hareketini hızlandırır;
• Daha sonra sıvı çıkıştan dışarı itilir.

Bu ekipmanın düzgün çalışması nedeniyle, sistemde belli bir basınç seviyesi korunur. Ancak, sadece bir pompanın yardımıyla artırmanın mümkün olabileceği akılda tutulmalıdır.

Sirkülasyon aparatının işlevi, boru hattındaki direncin üstesinden gelmektir.

Birim türleri

Isıtma için sirkülasyon pompasının seçimini kolaylaştırmak için öncelikle türünü belirlemek gerekir.

Bugün piyasada iki tip cihaz var:

• "Islak";
• "Kuru".

Aşağıda, özelliklerine daha yakından bakın.

kuru

Bu cihazın rotorunun çalışma kısmı, sızdırmazlık halkaları ile korunmuş olduğu için sıvı ile temas halinde değildir, dolayısıyla isim. Üniteyi çalıştırdıktan sonra, halkalar birbirine göre hareket halinde ayarlanır.

Kuru tip aparatın özellikleri arasında şunlar bulunabilir:

• Yüksek verim - yüzde 80.
• Hareketli parçaların servis ömrü üç yıldır.
• Çalışma sırasında güçlü gürültü, bu nedenle cihaz ayrı bir odaya kurulmalıdır.

Dikkat edin! Aparatı “kuru” bir rotor ile kullanırken, pompalanan soğutucudaki kirliliklerin varlığını ve odanın tozlanma derecesini kontrol etmek gerekir. Aksi takdirde, cihaz bozulabilir.

Sonuç olarak, kuru üniteler büyük evlerin ısıtma sistemleri için mükemmel bir çözümdür.

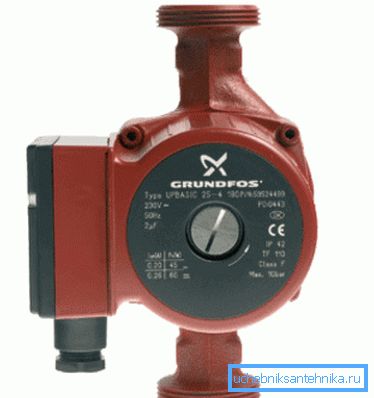

ıslak

Bu tip cihazlarda, çalışma kısmı pompalanan sıvıya daldırılır. Bu durumda, elektrikli parça hava geçirmez bir cam ile korunmaktadır. Kural olarak, bu tür cihazlar için rotorlar seramikten yapılır ve gövde dökme demir, bronz veya pirinçten yapılır.

Islak tipi agregaların özellikleri arasında:

• Uzun hizmet ömrü;
• Kolay kurulum ve onarım, böylece bu işin kendi ellerinizle bile yapmak zor değildir;
• Düşük ses seviyesi;
• Düşük verimlilik (kurudan yüzde 30 daha az).

Sonuç olarak, bu tür cihazlar, uzun mesafeli boru hatlarında akışkanın dolaşımını sağlamak için gerekli olmadığı, ev içi ihtiyaçlar için mükemmel bir çözümdür.

Seçim Kriterleri

Isıtma sistemleri için dolaşan pompaları seçmeden önce, gerekli kapasiteyi belirlemek gerekir. Bunu yapmak çok basittir - ısıtma kazanının gücünü dakika başına iletilen ısı taşıyıcı hacmine eşitlemek gerekir. Örneğin, bir ısıtma tesisatının gücü 35 kW ise, bir dakika içinde 35 litre sıvı geçecektir.

Ek olarak, devrenin belirli bir bölümünde soğutucu akış hızını belirlemek gereklidir. Bunu yapmak için, akülerin gücü ile ilgili verileri dikkate alın. Gerekli hesaplamaları yapmak için, boru hattındaki soğutucu akışkanın ortalama hızının 1,5 m / s olduğu varsayılır.

İpucu! Ürün kalitesine uygun olabileceği için, fiyatı en düşük olan modellere tercih vermemelisiniz.

Cihazın gücünü hesaplarken, örneğin, on metrelik bir boru kesitinin 0,6 m'lik bir basınca ihtiyacı olduğu ortaya çıkarsa, o zaman 100 metrelik bir arsa, sırasıyla 6 metrelik bir basınç gerektirecektir. Tüm parametrelere karar vererek, sadece uygun bir model bulmak için kalır.

İtalyan cihazları en iyi olarak kabul edilir:

• DAB;
• Ebara;
• Lowara;

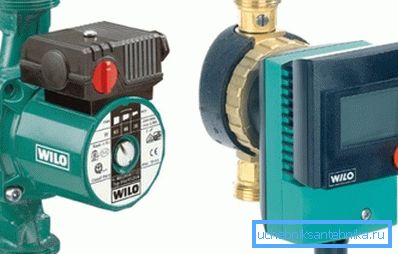

Ayrıca, Alman Wilo üniteleri ve ısıtma için Danimarkalı Grundfos sirkülasyon pompaları iyi bir seçimdir. Yerli üreticiler de kendilerini iyi tavsiye ettiler, ancak endüstriyel cihazların üretimine odaklandılar.

Burada, belki de bir sirkülasyon pompası seçmek için bütün talimattır.

Sonuç

Isıtma için uygun bir sirkülasyon pompası seçmek kolaydır. Bunu yapmak için, sadece belirli bir durum için en uygun aygıt türüne karar vermeniz ve gerekli parametreleri hesaplamanız gerekir.

Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgiler alabilirsiniz.
