Isıtma için boru çapının hesaplanması ısıtma sisteminin

Bir ısıtma sistemi kurulması söz konusu olduğunda, boru çoğunlukla, arkadaş tavsiyeleri veya mağazadaki satıcıların tavsiyeleri temelinde seçilir. Isıtma için borunun çapının hesaplanması her zaman yapılmaz.

Rastgele bir boyut seçmek, ısıtma sisteminin verimsiz çalışacağı riski vardır.

Çapın ısıtma işlemine etkisi

Isıtma sisteminin kurulum talimatlarının boru hattının hesaplanmasını etkilemesi olası değildir (ayrıca borunun çapını ısıtma için nasıl hesaplayacağınızı da öğrenin).

Bu arada, bir borudan geçerken, soğutucu madde çeşitli direnç türleri ile karşılaşır ve bu, standart bir boyut seçerken dikkate alınmalıdır:

• duvar sürtünmesi. Bu nedenle, hızın bir kısmı kaybolur;
• viraj alırken hız kaybı. Dairenin etrafındaki kablolama, dönüşsüz olarak gerçekleştirilemez (ayrıca, 90 derecelik bir açıyla mı dönülür?);

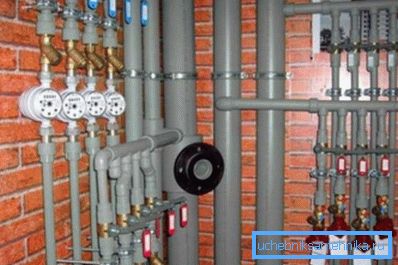

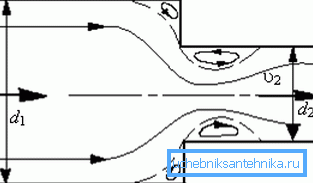

• çap değişimi. Daireye kablolama yaparken farklı boyutlarda kullanmaya çalışırsanız, farklı boyutlardaki konjugasyon yerlerinde de akış direnci gözlemlenir.

Dikkat edin! Isıtma borusunun çapının daralması istenmemektedir. Evin etrafında kablo yaparken aynı boyutu kullanmanız gerekir. Dolaşım döngüsünün büyük bir uzunluğunun olması durumunda istisnaya izin verilir, bu durumda soğutma sıvısının hızını D azaltarak arttırmak mümkündür.

Boru hattının kendisi için, soğutucunun hareketini etkileyen ana özelliği iç çap (D) olarak adlandırılabilir. Ne kadar küçük olursa, basınç o kadar büyük olur ve tam tersi - Dw büyürken, sistemdeki basınç düşer. Bu, ısıtma için borunun çapını seçerken dikkate alınmalıdır.

Amatör su tesisatçılarının yaygın bir yanılgısı bu fenomenle ilişkilidir. Daha büyük bir boyut alırsanız, daha fazla ısı taşıyıcının radyatörlerden geçeceğinden ve oda daha hızlı ısınacağından eminiz.

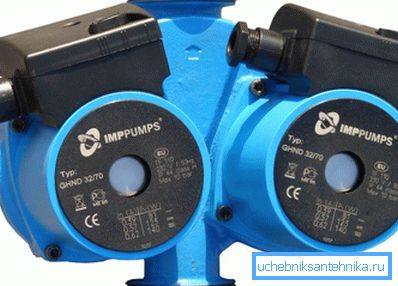

Aslında, etki tam tersi olacaktır - basınç düşüşünden dolayı, piller soğuk kalacaktır. Bu durumda, daha güçlü bir sirkülasyon pompası kurulumu yardımcı olabilir, ancak böyle bir çözümün fiyatı yüksektir, doğru çapı seçmek daha kolaydır.

Isıtma sisteminin hesaplanması örneği

Kural olarak, odanın hacmi, yalıtım seviyesi, soğutucu akış hızı ve giriş ve çıkış boru hatlarındaki sıcaklık farkı gibi parametrelere dayanarak basitleştirilmiş bir hesaplama yapılır.

Zorla dolaşım ile ısıtma için borunun çapı aşağıdaki sırayla belirlenir:

• Odaya verilmesi gereken toplam ısı miktarı belirlenir (ısı çıkışı, kW), ayrıca tablo verisine odaklanabilirsiniz;

• su hareketinin hızını sormak, optimum D'yi belirlemek.

Termal güç hesaplama

Örnek olarak, 4.8 x5.0 x3.0 m boyutlarında standart bir oda olacaktır. Zorlanmış sirkülasyonlu ısıtma devresi, daire etrafında kablolama için ısıtma borularının çapını hesaplamak gerekir. Temel formül aşağıdaki gibidir:

Formülde, aşağıdaki notasyon kullanılır:

• V, odanın hacmidir. Örnekte, 3.8'e eşittir. • 4.0 • 3.0 = 45.6m³;
• ?t sokaktaki ve odadaki sıcaklık arasındaki farktır. Örnekte, 53 ° C alınmıştır;

• K, bir binanın yalıtım derecesini belirleyen özel bir katsayıdır. Genel olarak, değeri 0,6-0,9 (etkin ısı yalıtımı kullanılır, zemin ve tavan yalıtılır, en az çift camlı pencereler monte edilir) 3-4 (ısı yalıtımı olmayan binalar, örneğin kabinler). Örnekte, bir ara varyant kullanılır - daire standart ısı yalıtımına sahiptir (K = 1.0 - 1.9), K = 1.1 kabul edilir.

Toplam ısı çıkışı 45,6 • 53 • 1,1 / 860 = 3,09 kW olmalıdır.

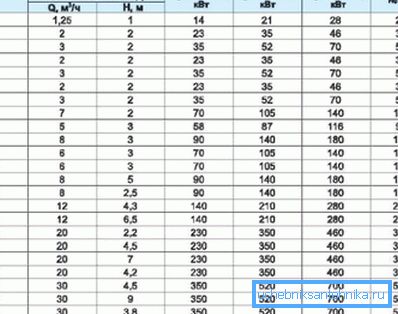

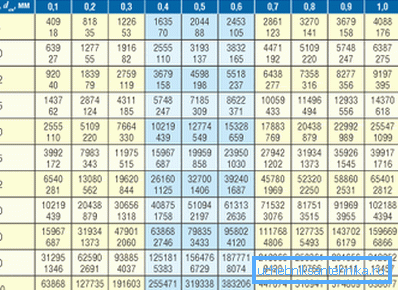

Tablo verilerini kullanabilirsiniz.

Çap tayini

Isıtma borularının çapı formül ile belirlenir.

Gösterimi nerede kullanılır?

• ?t - besleme ve tahliye boru hatlarındaki soğutucu akışkanın sıcaklık farkı. Suyun yaklaşık 90-95 ° C'lik bir sıcaklıkta sağlandığı ve 65-70 ° C'ye kadar soğuma zamanı olduğu göz önüne alındığında, sıcaklık farkı 20 ° C'ye eşit olarak alınabilir;
• su hareketinin hızı. 1.5 m / s değerini aşması ve izin verilen minimum eşiğin 0.25 m / s olması istenmemektedir. 0.8 - 1.3 m / s'lik bir ara hızda durdurulması tavsiye edilir.

Dikkat edin! Isıtma için boru çapının yanlış seçimi, asgari eşiğin altında bir düşüşe neden olabilir ve bu da hava trafik sıkışıklığına neden olur. Sonuç olarak, iş verimliliği sıfır olacaktır.

Örnekte Dвн değeri v354 • (0.86 • 3.09 / 20) / 1.3 = 36.18 mm olacaktır. Boyutlara, örneğin PP boru hattına dikkat ederseniz, böyle bir Dвн yoktur. Bu durumda, sadece ısıtma için propilen boruların en yakın çapını seçin.

Bu örnekte, Dv 33.2 mm ile PN25'i seçebilirsiniz, bu soğutma sıvısının hızında hafif bir artışa yol açacaktır, ancak yine de kabul edilebilir sınırlar içinde kalacaktır.

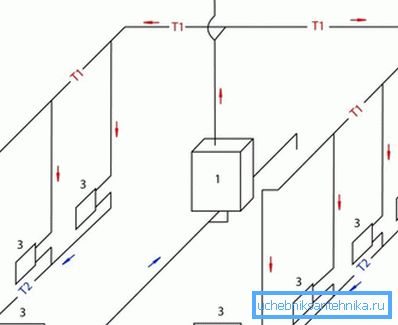

Doğal sirkülasyonlu ısıtma sistemlerinin özellikleri

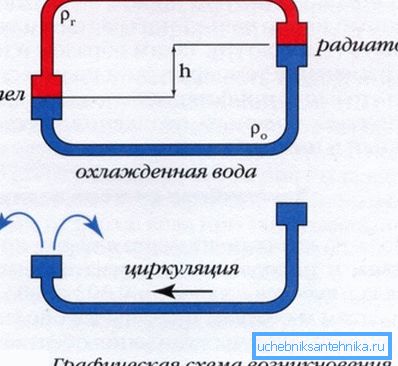

Temel farkı, basınç oluşturmak için bir sirkülasyon pompası kullanmamalarıdır. Sıvı yer çekimi ile hareket eder, ısındıktan sonra yukarı doğru itilir, daha sonra radyatörlerden geçer, soğur ve kazana döner.

Zorla sirkülasyonlu sistemlere kıyasla, doğal dolaşımla ısıtma borularının çapı daha büyük olmalıdır. Bu durumda hesaplamanın temeli, dolaşım basıncının sürtünme kayıplarını ve yerel dirençleri aşmasıdır.

Her defasında dolaşım basıncının değerini hesaplamamak için, farklı sıcaklık farklılıkları için derlenmiş özel tablolar vardır. Örneğin, boru hattının radyatörden radyatöre olan uzunluğu 4,0 m ise ve sıcaklık farkı 20 ° C (çıkışta 70 ° C ve beslemede 90 ° C) ise, dolaşım basıncı 488 Pa olacaktır. Buna bağlı olarak, soğutucu akışkanın hızı D değiştirilerek seçilir.

Hesaplamaları kendi elleriyle gerçekleştirirken, bir doğrulama hesaplaması da gereklidir. Yani, hesaplamalar ters sırada gerçekleştirilir, testin amacı sürtünme ve lokal dirence bağlı kayıpların dolaşım basıncını geçip geçmediğini tespit etmektir.

Özetlersek

Isıtma boru hattının hesaplanması tasarım aşamasında çok önemli bir görevdir. Makaledeki bilgiler, ısıtma sistemini bağımsız bir şekilde hesaplamanıza izin verecek, böylece evde konforlu bir mikro klima sağlanacaktır (ayrıca, ısıtma için hangi boruların daha iyi olduğu makalesine bakın: en yaygın 4 seçeneğin bir analizi).

Bu makaledeki videoda, boru hattının hesaplanması izin verilen hızda gerçekleştirilmektedir.
