Isıtma için borunun çapı nasıl hesaplanır: zorla dolaşım

Isıtma borusunun çapı nasıl hesaplanır, radyatöre giriş ne olmalıdır ve ne - doldurma? Hidrolik ve ısı mühendisliği hesaplamalarının son derece karmaşık olduğu açıktır; Ancak, yaklaşık bir sonuç verse bile, bir çeşit basitleştirilmiş algoritma var mıdır?

Hadi anlamayalım.

tanım

Gerçekten de, okuyucuya yaklaşık hesaplamanın en basit şemasını sunabiliriz. Boru hattının çapı ve ısı taşıyıcısının hızı üzerindeki sabit bir sıcaklık deliğinde ısı akışı bağımlılıklarının tablosunu kullanmakta (aynı zamanda, ısıtma için en iyi boru nedir? Makalesine bakınız: en yaygın 4 seçeneğin bir analizi).

Isıtma sistemlerinde kullanılan boru hatlarının çap aralığının oldukça büyük olduğu dikkate alındığında, hata sonuç üzerinde çok az etkiye sahip olacaktır.

Ancak, bir takım faktörleri kasıtlı olarak ihmal ettiğimizi anlamalıyız.

• Boru malzemesi hidrolik direncini etkiler. Pürüzlülüğü ile çelik, akışı polipropilenden daha fazla engelleyecektir.

Not: Zamanla, hidrolik direncindeki fark artacaktır. Çelik yüzey yavaş yavaş pas ve kireç tortuları ile büyüyecek ve plastik 30 yıl sonra aynı pürüzsüz ve aynı kalacaktır.

• Her dönüş veya çap geçişi ayrıca akış direncini arttırır.

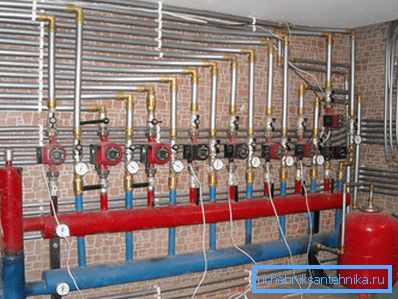

• Üzerinde aynı etkiye sahip vanalar vardır. Basınç her vana ve gaz kelebeğine kaçınılmaz olarak düşecektir.

İyi haberler var. Isı akışının değeri, soğutma sıvısı hızının sabit değerleri için verildiğinden, ısıtma sisteminin konfigürasyonundaki herhangi bir değişiklik için değişmeden kalacaktır.

Görevimiz sadece uygun hız değerlerini sağlamaktır; Bu, çok kademeli bir sirkülasyon pompasının kullanılmasına izin verecektir, bunun fiyatı tek hızlı bir pompanınkinden çok daha yüksek değildir.

Başlangıç ​​parametreleri

Yani, ısıtma için boruların çapı nasıl seçilir?

Öncelikle sınır koşullarına karar vermelisiniz.

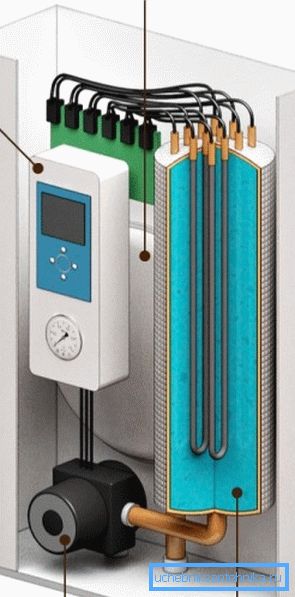

• Hesaplamalar için, otonom bir radyatör ısıtma sistemi için tipik 20 ° C'lik bir sıcaklık delta kullanırız.. Kural olarak, akış sıcaklığı yaklaşık 75 ° C'de muhafaza edilir, geri dönüş akışı - 55 ° C Böylece, boru hattının polimer elemanlarının maksimum kaynağını, yüksek ısı değişim verimliliğini sağlamak ve kazan içindeki ısı eşanjörü üzerinde kondensat oluşumunu önlemek.

Açıklığa kavuşturmak için: elbette katı yakıt ve gaz ısıtma ekipmanlarından bahsediyoruz. Bariz sebeplerden dolayı, eşanjördeki kondensatın elektrik kazanı korkmuyor.

• Soğutma sıvısının hızı normalde saniyede yaklaşık 0.6 - 1 metre olmalıdır.. Devredeki delta sıcaklığının daha küçük değerlerinde, daha uzun bir süre kaçınılmaz olarak 20 dereceyi geçecektir. Daha yüksekte (1,5 m / s ve daha fazla) - hidrolik gürültü fark edilir hale gelecektir.

hesaplama

Aslında, borunun hangi çapta ısıtmaya ihtiyaç duyulduğunu hesaplamak iki işlemden oluşur.

1. İlk olarak, bir bütün olarak veya ayrı bir oda olarak evin termal gücü ihtiyacını hesaplıyoruz.
2. Daha sonra gerekli ısı akışı ve soğutma suyu hızı için çap seçtiğimiz tabloyu kontrol ederiz.

Termal güç

Özel bir evin ısı talebinin hesaplanması için talimat aşağıdaki gibidir:

1. Baz değeri, odanın iç hacmi metreküpü başına 60 watt olarak alınır.

Not: bir dairenin ısı talebini hesaplarken, bu değer 40 W / m3'e düşürülür. Bina kabuğu soğuk sokak ile temas halindedir; daire sıcak odalar ile çevrilidir.

1. Her pencere ısı talebine 100 watt ekler; kapıya giden kapı - 200.
2. Son olarak, sıcak ve soğuk bir iklimde gerçek ısı kaybı değişecektir. Bu faktörü telafi etmek için bölgesel bir katsayı uygulanmaktadır: güney bölgeler için 0,7–0,9 (Krasnodar bölgesi, Kırım), merkezi bölgeler için 1.2-1.3, (Moskova ve Leningrad Oblastları), Uzak Doğu için 1.5 ve 2 , Yakutia ve Chukotka için 0.

Örnek olarak, dört pencere ve iki kapı ile 6 x 12 x 3.2 metre ölçülerinde bir evin bir katının ısınma ihtiyacını hesaplayalım.

Yer - Kırım.

1. Odanın hacmi 6 x 12 x 3.2 = 230,4 m3'tür. 60 W / m3 ile çarpma: 230.4 x 60 = 13824 W
2. Sokağa dört pencere ve iki kapı ısı ihtiyacını 13.824 + (100 x 4) + (200 x 2) = 14.624 watt'a çıkaracak.
3. Sıcak kışları ile Kırım kendi ayarlarını yapacak: 14,624 x 0.7 = 10,236,8 W veya 10 KW.

çap

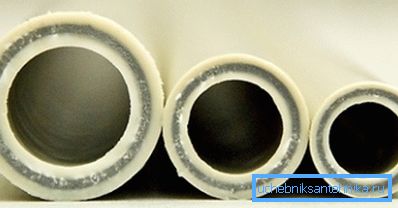

Şimdi, ısıtma için hangi çap borusunun seçileceğine karar vermek için ısı ihtiyacına dayanarak, sadece önemsiz kalmaktadır. Bu amaçla, referans verilere ihtiyacımız olacak.

Açıktır ki, amacımız için, 15 milimetrelik bir iç çapa sahip bir boru ile doldurma için bir conta, 0.7 m / s'lik bir soğutma akış hızında yeterlidir.

nüansları

• Görülmesi kolay olduğundan, bu tabloyu kullanarak bireysel 1-3 KW ısıtıcılar için serbest hesaplamalar yapmak mümkün değildir. Bununla birlikte, gerekli değildir: 12 mm'den küçük bir iç çapa sahip borular, mağazada satın almazsınız.

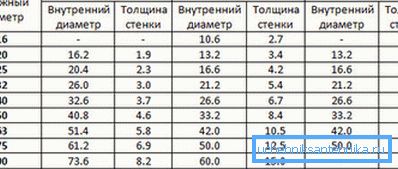

• Polimer ve metal-plastik borular için satıcılar genellikle dahili değil harici çapları belirtir. Duvarlarının kalınlığını dikkate almayı unutmayın.

• Tek borulu bir sistemin dolumunun sabit bir çapa sahip olması halinde, iki borulu bir şemada, kazanın mesafesi arttıkça enine kesit azaltılabilir. Isı talebi dikkate alınarak hesaplama her bölüm için ayrı ayrı yapılır.

Sonuç

Bu hesaplamanın, okuyucuların kendi evlerinde bir ısıtma sistemi oluştururken gereksiz sorunlardan ve maliyetlerden kaçınmasına yardımcı olacağını umuyoruz.

Her zamanki gibi, bu makaledeki video ek bilgi sunacaktır. İyi şanslar!
