Isıtma için elektrikli boyler: versiyonlar, montaj

Bir tür veya başka bir ısıtma elektrik kazanı nasıl? Optimal güçte bir cihaz nasıl seçilir? Güç kaynağına ve soğutucu ile borulara nasıl bağlanır? Son olarak, ısıtma için ekonomik elektrik kazanları var mı? Hadi anlamaya çalışalım.

cihaz

Satışta, elektriği termal enerjiye dönüştürmek için temelde farklı şekilde üç tip ısıtma kazanları bulabilirsiniz.

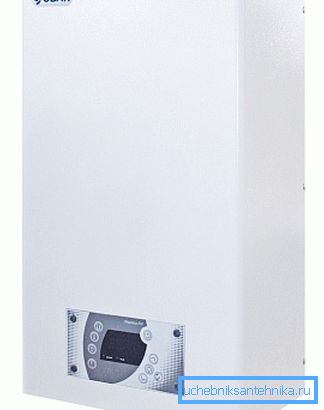

TENovye

Su veya diğer ısı taşıyıcıları paslanmaz çelik veya emayeli çelikten yapılmış bir akış tankında ısıtılır, burada birkaç boru şekilli elektrikli ısıtıcı yerleştirilir. Isıtıcının kontak terminalleri, elbette, tankın dışındadır. Isıtma elemanları, ısıtma gücünün kademeli olarak kontrol edilmesini sağlayan bir kontrol devresine bağlanır.

Merakla: Isıtma için tüm modern endüstriyel ve ev tipi elektrikli ısıtma kazanları, ısı taşıyıcısının sıcaklığına bağlı olarak gücü düzenleyen termostatlarla beslenir. Birçok cihaz, güç kontrolünü oda sıcaklığına bağlamanıza izin veren bir uzaktan sıcaklık sensörünü bağlama yeteneğine sahiptir.

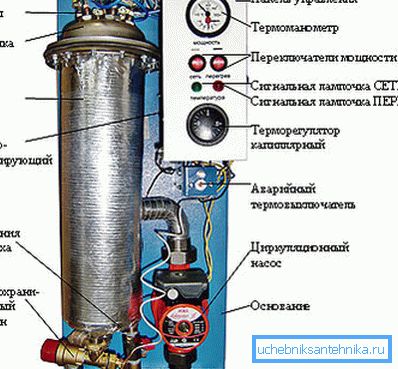

Isıtma elemanlı gerçek tankın yanı sıra, kazan gövdesinde genellikle bulunabilir:

• Sirkülasyon pompası (genellikle - performansı ayarlama yeteneği ile).
• Basınç göstergesi ve emniyet valfi, hesaplanan değer aşıldığında devredeki basıncı gidermek.
• Otomatik hava firar.
• İsteğe bağlı genleşme tankı, ısıtma sırasında soğutma sıvısı hacmindeki bir artışı telafi etmek.

Kontrol devresi sadece soğutucunun sıcaklığına bağlı olarak gücü kademeli olarak ayarlamakla kalmaz, aynı zamanda aşırı ısındığında (özellikle devre basınçsız olduğunda) güç kaynağını da tamamen durdurur.

elektrot

Muhtemelen, birçok okuyucu, bir çift tıraş bıçağından ev yapımı kazanları kullanabilmiş ve hatta görebilmiştir. Kısa bir mesafe (5 mm'ye kadar) için bir yalıtım pedi ile taşınırlar, daha sonra güçlenir ve tüm yapı suya batırılır.

Musluk suyu sayısız tuzun bir çözeltisi olduğundan, elektrik yapar; Tuzların konsantrasyonunun nispeten küçük olmasından dolayı, oldukça yüksek bir elektrik direncine sahiptir. Buna göre, elektrotlar arasındaki su tabakası normal bir direnç gibi davranır - enerji verildiğinde ısınır.

Daha önce Galan elektrot kazanı çalışmasını tanımladık (bazen şirketin ürünleri Galant olarak adlandırılmaktadır). Suyu dolaylı olarak ısıtır - ısıyı boru şeklindeki ısıtıcılardan ona aktarır - ama doğrudan: soğutucu akışkanın kendisinden geçtiği bir direnç haline gelir.

Merakla: pozitif sıcaklıklarda, su fiziğin tüm kutularına göre davranır; dürüstlükte, ısıtıldığında genişler. Devrenin üst kısmındaki ılık suyun yer değiştirmesi nedeniyle küçük bir elektrik kazanı devresi ile daha soğuk kütleler ile ısıtma elektrotu sirkülasyon pompaları olmadan yapılabilir.

indüksiyon

Elektromanyetik indüksiyon fenomeni indüktörün içine yerleştirilmiş bir iletkende indüklenen akımların uyarılması olarak adlandırılır. (Ayrıca evde ısıtma için güneş kollektörleri makalesine bakın: özellikler.)

Eğer iletken aynı bobin ise, o zaman ilk bobin üzerindeki voltaj ile korelasyona girecek olan voltajdan çıkarılabilir, bu da içindeki telin dönüş sayısı ile aynı orantıda olacaktır. Bu, herhangi bir elektrik transformatörünün çalışmasıdır.

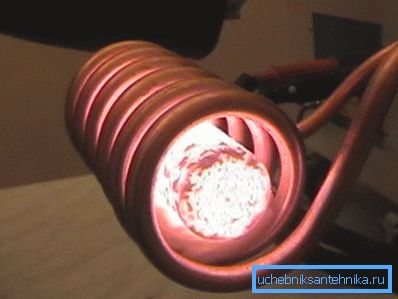

İndüktörün içi bir monolitik çekirdek olduğu ortaya çıkarsa, o zaman indüklenen akımlarla ısınmaya başlar. Bu durumda, bobini ve göbeği ayıran dielektrik malzemeler, ikincisinin ısınmasını etkilemeyecektir.

Çalışma prensibini anlamak, en basit indüksiyon kazanını kendi ellerimizle yapmamızı sağlar. Çelik çubuğun plastik bir su borusu içine, duvarlarına değmeyecek şekilde ve herhangi bir şekilde boru üzerine bakır tel bobinini sarmak için yeterlidir. Suyun borudan dolaşımını düzenlemek, kararlı ısınmasını sağlıyoruz. (Ayrıca şömineler için biyoyakıt makalesine bakın: özellikler.)

Artıları ve eksileri

Rakip çözümlere karşı elektrikli kazanlar ne kadar iyi? Önemli dezavantajları var mı?

Genel özellikleri

• Soğutma sıvısının elektrikle doğrudan ısıtılması, uygulanan tüm kütlenin en pahalı termal enerjisidir. Asılsız olmamak için, okuyucunun maliyetleri bağımsız bir şekilde karşılaştırmasına izin verin.

• Kazan tarafından tüketilen elektrik enerjisi her yerde sağlanamayabilir. Örneğin, geniş alanlı bir arazinin tam teşekküllü ısıtmasının gerçekleştirilmesi zordur, çünkü bir bahçe topluluğunun alüminyum kablolaması ile sağlanan bir kulübenin tipik güç limiti 2-2,5 kW'dır.
• Bununla birlikte, elektrik kullanımı maksimum kullanıcı rahatlığı sağlar. Kombi bakım gerektirmez ve aylarca tamamen özerk bir şekilde çalışabilir. Yakıt deposunun depolanması ve taşınması, depolanması, yanma ürünlerinin bertarafı ve bertarafı konusunda sahibin ihtiyacı yoktur.

Ek olarak: elektrik kontrol devresi, istenirse, bir GSM modülü, bir uzaktan kumanda paneli, programlanabilir bir zamanlayıcı vb. İle kazanın işlevselliğini genişletmeye imkan verir.

• Elektrikli ısıtma cihazlarının ortalama fiyatı, gaz veya katı yakıttan belirgin şekilde daha düşüktür. Nedeni tasarımın göreceli sadeliği ve düşük malzeme tüketimidir.

Genel niteliklere ek olarak, her ekipmanın kendi artıları ve eksileri vardır.

TENovye

Alıcının bakış açısından ana avantajı, hepsi bir arada bir çözüm almasıdır. Elektrikli ısıtma kazanının tüm boruları zaten kendi durumundadır: çıkış borularını ısıtma devresine bağlamak yeterlidir.

TEN cihazlarının temel problemi, aşırı ısınmaya ve bozulmaya yol açabilen ısıtıcıların yüzeyindeki kademeli olarak oluşmasıdır. Bununla birlikte, otonom bir ısıtma sisteminin kapalı devresinde, bu problem çok akut değildir: su içinde çözülen tüm tuzların çökeltilmesinden sonra, yenilerinin gelmesi için bir yer yoktur.

elektrot

İki önemli avantajı var:

1. Sıkılık. Bu tip düşük güçte bir cihaz, pencere eşiğinin altına veya tuvaletin arkasına mükemmel şekilde sığar.

1. Mutlak güvenlik Devre basınçlandığında, ısıtma otomasyonun aktivasyonu nedeniyle değil, sadece cihazın çalışması prensibinden dolayı duracaktır: elektrotlar arasında bir iletken yokluğunda akım akmaya son verecektir.

Eksileri olmadan da, yapılmadı.

1. Yüklü parçacıkların yüzeylerinden ayrılmasından dolayı, elektrotlar yavaş yavaş çözülür ve değiştirilmesi gerekir.
2. Kombi sadece bir soğutucu - su ile çalışabilir. Sadece bu değil: bileşimi GOST 2874-82 İçme Suyu ile uyumlu olmalıdır. Hijyen gereksinimleri.

indüksiyon

Bu durumda, güvenlik biraz daha kötüdür: herhangi bir ortamda indüksiyon çalışmaları. İndüksiyon şemasının ana avantajı, kazanın pratik olarak sonsuz olmasıdır.

Kendiniz için yargıç:

• İçinde tek bir hareketli parça yoktur.
• İletken devreler soğutucu ile temas halinde değildir ve buna göre erozyon ve elektrokimyasal işlemlere tabi değildir.
• Çekirdek üzerindeki terazi, performansını hiçbir şekilde etkilemez: sadece gerçek koşullarda erişilemeyen (yaklaşık 1100 ° C) erime noktasına kadar ısınarak zarar görebilir.

Bu arada, girdap akımlarının uyarılması, çekirdeği yok eden zayıf bir titreşime neden olur.

montaj

7 kW'tan fazla elektrik kapasitesine sahip kazanlar, ayrı bir kabloyla blendajdan sağlanan 380 voltluk bir varlığı gerektirir.

Bir elektrikli ısıtma kazanı ağa bağlamak için tipik bir şema şunları içerir:

• RCD (artık akım cihazı) evin girişinde.
• Kazan güç kaynağı devresinde doğrudan üç fazlı otomatik.

Genellikle stabilizasyon gerekli değildir. Isıtma elemanlarının girişindeki voltaj kayıtsızdır ve kontrol elektroniği kendi anahtarlamalı güç dönüştürücülerine sahiptir.

Elektrikli kombinin ısıtma sistemine bağlantısı nasıldır? TEN kazanında, daha önce de belirtildiği gibi, devrenin akışını ve dönüş akışını basit bir şekilde bağlamak yeterlidir: tüm çemberler bunun içindedir. Sökme durumunda, girişlerde kapatma vanaları monte edilir.

Nüans: ısıtma sistemi ek bir genleşme tankına ihtiyaç duyabilir. Genleşme tanklarının toplam hacmi yaklaşık olarak soğutucu akışkanın hacminin% 10'una eşit olmalıdır.

İndüksiyon ve elektrot kazanları kurulum gerektirir:

1. Genleşme tankı
2. Sirkülasyon pompası.
3. Bir basınç göstergesi, bir emniyet valfi ve bir hava deliğinden oluşan güvenlik grupları.

güç

Bilinen büyüklükteki bir ev için elektrikli ısıtma kazanı gücünün hesaplanması nedir? İşte basit bir talimat.

Taban değer, ısıtılan odanın iç hacminin metreküpü başına 60 watt olarak alınır. Her kapıya 100 watt olarak 200 watt eklenir, ayrıca bölgesel bir faktör kullanılır:

Yani, üç metre tavanlı 75 m2'lik bir ev, Kırım'da iki kapı ve dört pencere için hesaplama (75 * 3 * 60 + (2 * 200) + (4 * 100)) * 0.7 = 10010 watt olacaktır.

ekonomi

Birçok satıcı, ısınmak için ekonomik elektrikli kazanları aktif olarak pazarlamakta ve böylece ısının maliyetini 1,5 - 2 kat azaltmaktadır. Cihazların, en yüksek (% 98'e kadar) verime sahip olduğu, bu da onları rakip çözümlerden daha iyi ayırt ettiği vurgulanmaktadır. Ekonomik bir çözüm olarak, endüksiyon ve elektrotlu kazanlar genellikle sunulur.

Reklam gerçek mi?

Herhangi bir tasarım özelliklerinin veya teknik özelliklerin fizik kurallarını etkileyip etkilemeyeceğini düşünelim.

• Herhangi bir tipte bir ısıtma cihazı çalıştığı zaman, faydalı bir çalışma yapılmaz: sıfır olmayan kütleye sahip tek bir nesne, yerçekimi vektörüne karşı hareket etmez.
• Sonuç olarak, harcanan tüm enerji, sonuç olarak, ortamın moleküllerinin hareketinin hızlandırılmasına dönüştürülür. yani ısıtmada.

Yine: Doğrudan ısıtmanın herhangi bir elektrikli cihazının verimliliği% 100'dür.

Bir başka şey ise, kazanın tasarım özelliklerinden dolayı, ısı enerjisinin bir kısmının soğutucuya değil, çevreleyen havaya aktarılabileceğidir. Ancak, kazan ısıtmalı bir odada bulunduğunda, evi tekrar ısıtır.

Sonuçlar açık. Bir elektrikli ısıtıcının diğerinden daha ekonomik olduğu iddiası, sıradan dezenformasyondur.

Sonuç

Okuyucuya sunulan bilgilerin okuyucuya ısıtma ekipmanlarının seçiminde ve kurulumunda yardımcı olacağını umuyoruz. Her zaman olduğu gibi, bu makaledeki videoda ek materyaller bulabilirsiniz. İyi şanslar!
