Isıtma için gcal'in hesaplanması: ölçüm yöntemleri ve

Bu birim nedir - gigakaloriya? Daha alışılmış kilowatt-saat ısı enerjisiyle nasıl ilişkilidir? Gigcaloria'daki odada kazanılan ısıyı hesaplamak için hangi veriler gereklidir? Son olarak, hesaplamak için hangi formüller kullanılır? Bu soruları cevaplamaya çalışalım.

Nedir o

Bir sonraki tanımla başlıyoruz. Kalori, atmosfer basıncında santigrat derece başına 1 gram su ısıtmak için gereken enerji miktarıdır.

Bir kalori, binaları ısıtmak için kullanılan ısının maliyetine kıyasla, gülünç derecede küçük bir miktar olduğundan, hesaplamalar genellikle bir milyar (10 ^ 9) kaloriye eşit bir gigacalorie (Gcal) kullanır.

Bu özel değerin kullanılması, 1995 yılında Rusya Federasyonu Yakıt ve Enerji Bakanlığı tarafından yayınlanan Isı Enerjisi ve Soğutma Muhasebesi Kuralları tarafından düzenlenmiştir.

Bilgi: Rusya'da ortalama standart ısı tüketimi, aylık toplam konut alanının metrekare başına 0.0342 gigacalorie'dir. Farklı bölgeler için standartlar iklim bölgesine bağlı olarak değişir ve yerel yasama organları tarafından belirlenir.

Gcal bize değerlere daha aşina olarak ısıtmada ne demektir?

• Bir gigacalorie bir ton 1000 ton su ısıtmak için yeterlidir.
• Bu 1162.2222 kilowatt saat karşılık gelir.

Neden ihtiyacın var

Apartmanlar

Her şey çok basit: gigacalories ısı hesaplarında kullanılır. Binada ne kadar ısı enerjisinin kaldığını bilerek, tüketici oldukça somut olarak faturalandırılabilir. Karşılaştırma için, merkezi ısıtma bir sayaç olmadan çalıştırıldığında, ısıtılan odanın alanı için bir fatura düzenlenir.

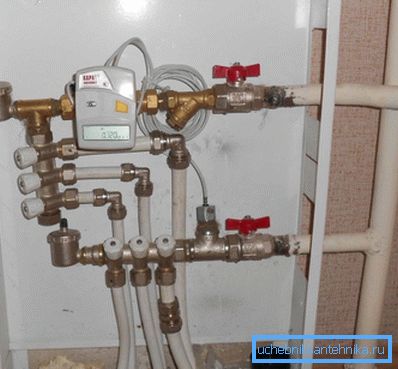

Bir ısı sayacının varlığı, ısıtma borularının yatay sıralı veya kolektör kablolamasını ima eder: daireye tedarik ve dönüş boruları döşenir; apartman sistemi konfigürasyonu sahibi tarafından belirlenir. Bu şema, yeni binalar için tipiktir ve diğer şeylerin yanı sıra, konfor ve ekonomi arasında seçim yaparak, ısı tüketiminin esnek kontrolüne izin verir.

Ayar nasıl yapılır?

• Isıtıcılar kendilerini boğmak. Gaz kelebeği radyatörün açıklığını, sıcaklığını ve buna bağlı olarak da ısı maliyetini azaltmanızı sağlar.
• Dönüş borusunda ortak bir termostatın kurulması. Soğutucu akış hızı, odadaki sıcaklık ile belirlenir: hava soğudukça artar ve ısıtıldığında azalır.

Özel evler

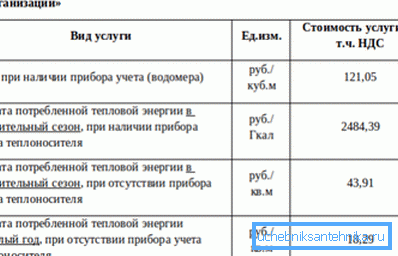

Yazlık sahibi, öncelikle çeşitli kaynaklardan elde edilen bir gigacalorie'nin fiyatıyla ilgilenir. 2013 yılının tarifeleri ve oranları için Novosibirsk bölgesi için yaklaşık değerler vermemize izin veriyoruz.

Karşılaştırma için: istatistiksel veri toplama zamanında merkezi ısıtma gigakaloriya başına 1467 ruble maliyeti.

sayaçlar

Isı muhasebesi için hangi veriler gereklidir?

Tahmin edilmesi kolay:

1. Isıtma cihazlarından soğutucu akışı.
2. Girişteki sıcaklığı ve devrenin ilgili kısmından çıkış.

Akışı ölçmek için iki tip metre kullanılır.

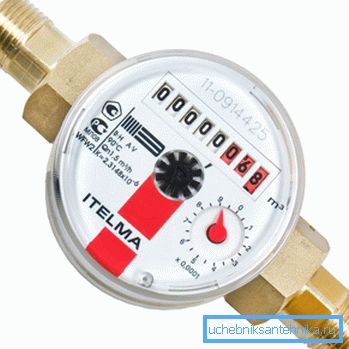

Pervane Sayaçları

Isıtma ve sıcak kullanım için gerekli olan sayaçlar soğuk su üzerinde kullanılanlardan sadece pervane malzemesiyle farklılık gösterir: yüksek sıcaklıklara daha dayanıklıdır.

Mekanizmanın kendisi aynıdır:

• Soğutma sıvısı akışı, pervanenin dönmesine neden olur.
• Daimi bir mıknatıs vasıtasıyla doğrudan etkileşim olmadan ölçüm mekanizmasına dönüş iletir.

Tasarımın sadeliğine rağmen, ölçüm cihazları oldukça düşük bir tetikleme eşiğine sahiptir ve veri dolandırıcılığından iyi korunmaktadır: pervaneyi harici bir manyetik alanla frenlemeye yönelik herhangi bir girişim, antimanyetik bir ekran mekanizmasının varlığına dayanmaktadır.

Diferansiyel kaydedicili sayaçlar

İkinci tip sayaçların cihazı, bir sıvı veya gaz akımındaki statik basıncın hızıyla ters orantılı olduğunu belirten Bernoulli yasasına dayanmaktadır.

Soğutma sıvısının akışını hesaplamak için bu hidrodinamik özellik nasıl kullanılır? Bir istinat yıkayıcı ile yolunu engellemek yeterlidir. Yıkayıcıdaki basınç düşüşü, içinden geçen akış hızıyla doğru orantılı olacaktır. Basıncı bir çift sensörle kaydederek, akış hızını gerçek zamanlı olarak hesaplamak kolaydır.

Merakla: sayaç cihazı, içinde elektronik varlığını ima eder. Bu tip ölçüm aletlerinin çoğu modelleri sadece ham verileri değil, su tüketimini ve sıcaklığını da sağlar, aynı zamanda ısının gerçek kullanımını da hesaplar. Bu tür cihazların kontrol modülünün bir bilgisayara bağlanması için bir portu vardır ve değiştirilen hesaplama şeması altında kendi elleriyle yeniden yapılandırılabilir.

Ve eğer bu kapalı bir ısıtma devresi ile ilgili değilse, ancak DHW seçme olasılığı olan açık bir sistemle ilgili ne varsa? Sıcak su akışı nasıl kaydedilir?

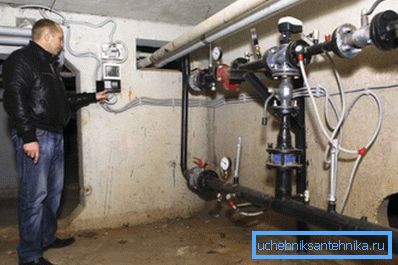

Çözelti açıktır: Bu durumda, tespit pulları ve basınç sensörleri, hem ısıtmanın besleme ve geri dönüş borularına yerleştirilir. Dişler arasındaki soğutucu akışının arasındaki fark ve haneler için kullanılan sıcak su miktarını gösterecektir.

formül

Bir açık (sıcak su beslemeli) veya kapalı (sıcak su beslemesiz) sistemi için her iki hattaki sayaçların varlığında ısıtma için Gcal nasıl hesaplanır?

Hesaplama formülü Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000'dir.

İçinde:

• Q, gigacalories'de gerekli olan termal enerji miktarıdır.
• V1 ve V2 - soğutma sıvısı akış yönünde akar ve tonlarda geri dönüş akışı.

Yararlı: Sayaçlar, belli sebeplerden dolayı, kübik metre cinsinden tüketimi gösterir, ton olarak değil. Bir metreküp sıcak işlem suyunun gerçek kütlesi bir tondan biraz farklıdır; Ancak, sayaç hatalarının arka planındaki fark göz ardı edilebilir olduğundan, sayaç ölçümlerini kübik olarak güvenle kullanabilirsiniz.

• T1, girişteki devredeki (akış) sıcaklıktır.
• T2 - Devrenin çıkışındaki sıcaklık (dönüş).
• T, kayıpları telafi etmek için rotayı besleyen soğuk suyun sıcaklığıdır. Isıtma sezonu boyunca, +5 С, sezon dışı - +15 С olarak kabul edilir.
• Sonuç olarak mega-değil, gigacalories'de sonuç elde etmek için 1000 bölümünün tam olarak gerekli olması gerekir. Aksi takdirde, binlerce ton su tüketimini yeniden hesaplamak zorundayız.

Böylece, 52 m3'lük bir besleme ile bir sayaç akışı ile, dönüş akışı 44 m3, akış sıcaklıkları 95 C ve geri dönüş akımı 70 C'dir ((52 * (95-5)) - (44 * (70-5))) / 1000 = 1.82 Gcal ısı.

Not: Su tüketimi ayrıca ücretlendirilir. Sadece ısı enerjisi tüketimini düşünüyoruz.

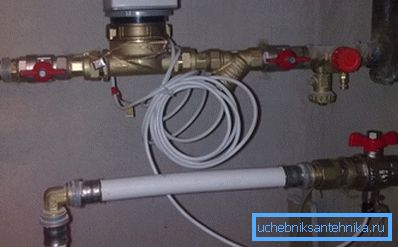

Sahada sadece bir sayaç varsa hesaplama talimatları nedir? Elbette, kapalı bir sistemden (DHW olmadan) bahsediyoruz.

Hesaplama formülü Q = V * (T1-T) / 1000'dir.

Örneğin, 52 m3 su akış hızı ve 95 ° C'lik bir soğutma suyu sıcaklığı ile, 52 * (95-5) / 1000 = 4.68 gigacalories, dairenin içinde kalacaktır. Görülmesi kolay olduğundan, böyle bir sayım sistemi, tüketici için çok daha az faydalıdır.

Sonuç

Okuyucuya sunulan bilgilerin ısınmaya yardımcı olacağını umuyoruz. Her zaman olduğu gibi ek videoda ek tematik materyaller bulunabilir. İyi şanslar!
