Isıtma için genleşme tankı: ihtiyaç duyulan, nasıl

Genleşme tankının doğrudan amacı, bu ısı taşıyıcıyı ısıtmanın bir sonucu olarak oluşan fazla suyu almaktır. Gerçek şu ki, sıcak haldeki su molekülleri biraz genişler, ve eğer böyle bir alıcı cihaz yoksa, nem çizginin en zayıf noktasını bulur ve bu noktada akar.

Ek olarak, cihaz aynı zamanda başka bir işlev de görür - soğutma sıvısı soğuduktan sonra, sisteme eksik sıvı miktarını “verir”.

Bu eleman, aslında, tüm ısıtma hattına monte edilen sıradan bir konteynırdır. Ama elbette, burada nüanslar var, herşeyi tutarlı ve detaylı olarak anlayacağız.

Zorla dolaşım olmadan ısıtma için "genişletici" nin en basit versiyonu

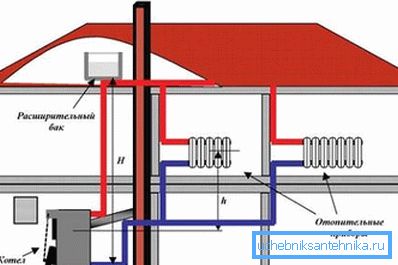

Bu tür ısıtma genellikle üç elemandan oluşur - bir kazan, radyatörler veya sadece borular ve bir tank. Burada pompa yok - soğutucu madde hat boyunca doğal bir şekilde hareket ediyor.

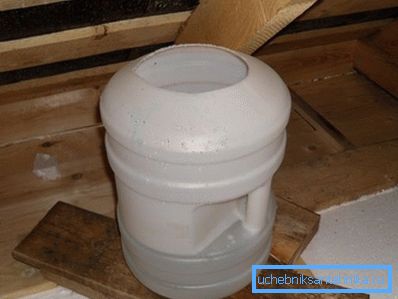

Bu durumda, çatıya bir açık tip ısıtma sisteminin bir genleşme deposu monte edilir - genellikle bağımsız olarak yapılır. Aşağıdaki tabloda tam olarak ne yapabiliriz.

Genel olarak, her ikisi de el sanatları yapıları için - her ikisi de iyi, sadece almak ve monte etmek için daha kolay olduğunu bakmak gerekir.

İki önemli noktaya dikkat edin! Birincisi, çatılara konan tanklar, içerisindeki suyun donmaması için izole edilmelidir. İkincisi, suyun buharlaşmasını önlemek çok önemlidir - sıkı bir kapak veya sıradan bir ayçiçek yağı burada yardımcı olacaktır.

İkinci durumda, kabın içine biraz yağ dökülür - suyun yüzeyinde bir "film" tabakası oluşturur ve bu tabaka nemin buharlaşmasını önler. Bu hile.

Yalıtım söz konusu olduğunda, bu işlemi gerçekleştirmek çok basittir - tenekesi eski ceketler, formalar vs. ile sarmak yeterlidir.

Prensip olarak, bu tür ev yapımı tasarımlar oldukça pratiktir - zamanın gösterdiği gibi, onlarca yıl boyunca herhangi bir özel problem yaşamadan hizmet etmişlerdir.

Nasıl kurulduğunu anlayacağız.

“El işi” sarnıçlarının montajı

İşin düzeni genellikle aşağıdaki gibidir:

1. Sistemin herhangi bir noktasından dikey bir boru yükselir.
2. Doğru yerde borunun geçişi için delinmiş delik üst üste.
3. Karayolu üst üste binen “geçiyor”.
4. Tankın dibinde boru ile aynı çapta bir delik bulunur.
5. Boru, kutunun altına sokulur ve daha sonra bağlantı kapatılır. Bu, kaynak yapıldığında (tank çelikten yapılmışsa) veya sıradan somunlarla, örneğin alüminyum veya plastik bir kutu ile yapılır. İkinci durumda, hattın sonunda boru dişini manuel bir kalıpla kesmeniz gerekir.

Gördüğünüz gibi, böyle bir işte zor bir şey yoktur.

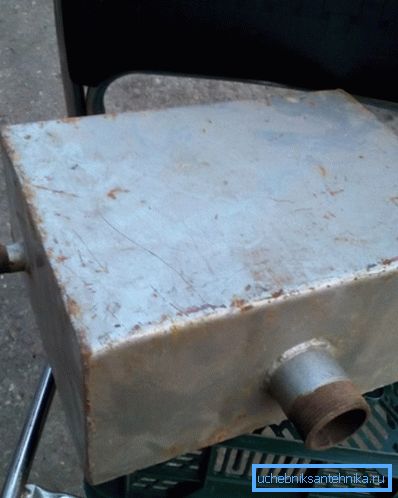

İpucu: Isıtma sisteminin çelik genleşme kabını kendi ellerinizle yapıyorsanız, her şeyi mümkün olduğunca az kaynak, köşe vb. İçerecek şekilde düzenlemeye çalışın. Gerçek şu ki bu bölgeler en çok sızıntı riski altındadır.

Şimdi tamamen farklı bir eylem ilkesi ile fabrika ürünleri hakkında konuşalım.

Genleşme tankları kapalı

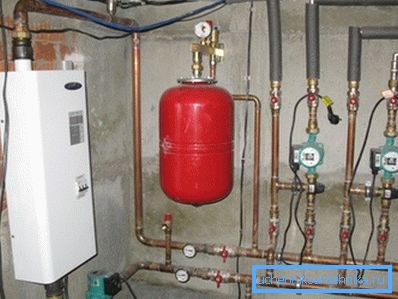

Bu kaplar, iç mekan kurulumu için tasarlanmıştır. Mutfaklarda, banyolarda, koridorlarda vb. Anlaşılması gereken en önemli şey, bu ürünlerin ek sirkülasyon pompalarına sahip sistemlerde çalıştırılmasıdır.

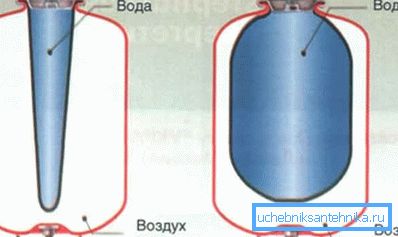

Ayrıca, kapalı bir sarnıç içinde, sürekli bir boşluk olmadığını, ancak özel bir zarın (genellikle kauçuktan yapılmış) olduğunu bilmeniz gerekir.

Buradaki zar iki amaç için gereklidir:

1. İstenilen basıncı oluşturmak için, hangi suyun sisteme geri akacağı etkisi altında.
2. Su darbesinin gücünü düzleştirebilmek için.

Daha fazla ise, o zaman “işler” çok basittir:

• Kauçuk armut aşırı suyu toplamak için kullanılır.
• Membranın duvarları ile tankın kendisi arasında gaz veya hava pompalanır. - Armut üzerinde etkili olan baskı gücü yarattığı ortaya çıkıyor.
• Hava, sıradan bir bisiklet ya da motor pompası kullanılarak nipelden pompalanır..
• Membran oldukça esnektir ve suyun girişi sırasında yavaş yavaş uzanır.. Bu, metal duvarlara yönlendirmek yerine hidrolik şoklar almanızı sağlar.

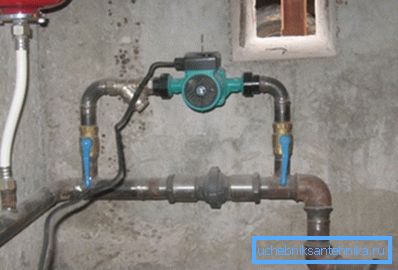

• Hidrolik yükler kendiliğinden düşer, pompaların çalıştığı sistemlerde sıklıkla düşer. - Bunlar, su akışının gücünü açmak ve değiştirmek eğiliminde oldukları için, kaynak olan cihazlar, darbelerin nedeni.

Tankın kendisinde olduğu gibi, fabrikadaki üretimine yönelik talimat, genellikle, tüm ekseni etrafındaki orta bağlantı bağlantılarına sahip olacak şekildedir. Tam olarak bu dikişler ve su darbesinden korkuyorlar.

Prensip olarak, buradaki tasarım oldukça düşünceli ve güvenlidir.

1. Armut içerisindeki suyu bularak ve metal kabuğun içinde değilken, suyun tümüyle hava ile temas etmediği ortaya çıkmakta, bu da sistemin bütün çelik yüzeylerini bir bütün olarak oksidasyondan koruyor. Tabii ki süreç hala devam ediyor, ama en azından açık tip genleşme tanklarında olduğu kadar yoğun değil.
2. Tanklar boyut açısından çok kompakttır - bu, değerli alanı kaybetmeden neredeyse her yere monte etmenizi sağlar.
3. Membran bu şekilde mühürlenir, açık tip ürünlerin ana problemi - nemin buharlaşması - imkansız hale gelir.

Kapalı tip ürünlerde bazı dezavantajlar olduğunu lütfen unutmayın. Özellikle, doğrudan zar ile ilgilidir. Gerçek şu ki, kauçuğun zamanla mikro-çatlama özelliğine sahip olması, bu da, sırasıyla, hava basıncının ve su tankının boşluğuna giren su kaybına yol açmaktadır.

İpucu: şüpheli kökenli ürünler ve şüpheli olarak düşük olan ürünleri satın almayın. Ünlü markaların ürünlerini kullanın ve daha sonra ürün mümkün olduğunca uzun ve sorunsuz bir şekilde devam edecektir.

Isıtma sisteminin bu kadar geniş bir tankını kendi ellerinizle nasıl monte edeceğinizi düşünmeden önce, bir başka önemli noktaya değinelim.

Tankı hangi hacimde

Aslında, burada yaklaşık bir kural vardır - mevcut su miktarına% 15 eklemeniz ve karşılık gelen deplasman kapasitesini artırmanız yeterlidir.

Ancak, bu yaklaşım çok yaklaşık - sisteminizin mümkün olduğunca verimli, güvenli ve ekonomik olması sayesinde özel bir formül kullanmak daha iyidir.

Buradaki formül: V = E x C / (1 - Pmin / Pmax) / Kzap

Bunu detaylı olarak analiz edeceğiz:

• C, sistemdeki soğutma sıvısı toplam miktarıdır.

Lütfen sadece boru ve radyatör hacminin değil, kazanda bulunan ısı taşıyıcı miktarının da dikkate alındığını unutmayın.

• E - burada suyun genleşme katsayısı ismini ısı etkisiyle değiştirdik. Ya da sistemde su yerine antifriz kullanıldığında, katsayı parametrelerini alırız. Bu nedenle, kazanın soğutucuyu ısıtabildiği maksimum izin verilen sıcaklığı hesaba katmak gerekir.
• Pmin, genleşme deposundaki başlangıç ​​basıncının atmosferidir.
• Pmax buna göre emniyet valfinin ayarlandığı maksimum izin verilebilir basıncın göstergesidir.
• KSAP, bir genleşme tankının doldurulmasının bir ölçüsüdür.

Basit matematiksel işlemleri gerçekleştirin ve en uygun yer değiştirmeyi elde ederiz.

Eh, şimdi doğrudan yükleme kapasitesi ilkesine gözden geçirebilirsiniz.

Kapalı cihazların kurulumu

Böyle bir unsurun montajının özellikle zor olmadığına dikkat edilmelidir, çünkü fiyatı yüksek olan karmaşık araçlara gerek yoktur.

Aslında, standart bir "set" tesisatına ihtiyacınız var:

1. adım ve gaz anahtarı;
2. ayarlanabilir anahtar;
3. silikon, yedekte

Ve aynı iş düzeni, şöyle bir şey:

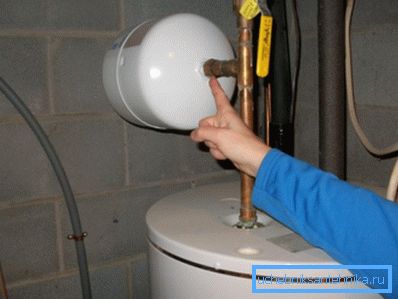

1. Tankı duvar düzleminde köşebent veya kelepçelerle sabitleyin.

Dikkat edin! Tankınız küçük olsa bile ve çok fazla tartılmasa bile, güvenli olmanız ve duvarın taşıma kapasitesini asacağınız yerde kontrol etmeniz daha iyidir. Gerçek şu ki, hidrolik şoklar ve güç akışı düşüşleri nedeniyle olası bir titreşim var. Örneğin, eğer alçıpanın üzerine asılırken tank titreşirse, örneğin, er ya da geç kısa sürede düşecektir.

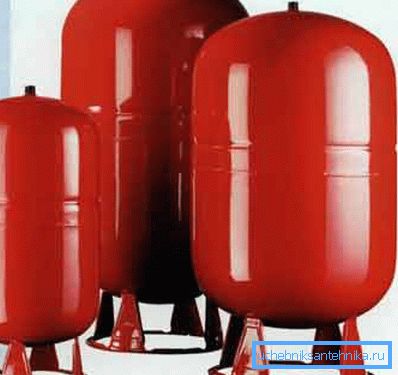

1. Kapasite büyükse ve 30 litreden fazla ise, duvara monte edilmemeli, yere monte edilmelidir - ayakların üzerinde.

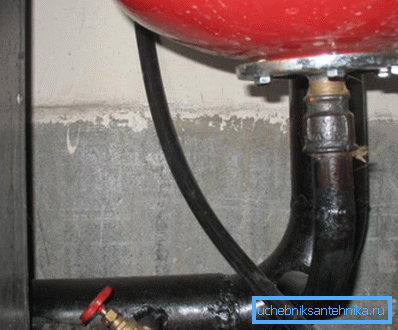

1. Boruyu depoya getirip her şeyi somun veya özel rakor-adaptör yardımıyla bağlarız.

1. Havayı kaba pompalıyoruz.
2. Suyu sisteme akıtın.

Bu durumda, su basıncı seviyesini kontrol etmek gerekir - gerçek şu ki, aşırı ise, o zaman zar sadece kopacaktır.

Prensip olarak, bu sabitleştirilebilir bir maddedir, ancak sadece değiştirilebilir bir lastik “armut” ile bir ürün satın aldığınızda. Preslenmiş membran değiştirilemez - tüm tankın değiştirilmesine özen gösterilmelidir.

Hangi zarın satın alınması en iyi olduğu hakkında konuşursak, o zaman evrensel bir öneri yoktur. Preslenmiş "armutlar" pratikte yırtılmaz, ama bir şey olursa, tüm elemanı değiştirmeniz gerekir. Ve ikinci seçenek - daha sık kırılır, ancak daha sonra kolayca ve ucuza değişir.

Yani seni seçtim. Bu makalemizi sonuçlandırıyor.

Sonuç

Genleşme tankları, ne için olduklarını, hangileri ve hangi temeller üzerine monte edildiğini oldukça derinden anladık. Bu bilgilerin pratikte size yararlı olacağını düşünmek isterim ve evde en verimli ısıtma sistemini planlayabileceksiniz. Bu arada, makalede yayınlanan videoda konuyla ilgili ek yararlı bilgiler bulabilirsiniz.
