Isıtma için genleşme tankı - kapalı ve açık sistemlerde

Bir genleşme tankı bazı otonom ısıtma tesisatı kurulumunda gereklidir. Bu yazıda, bu cihazın ne olduğuna, hangi işlevin çalıştığına ve sisteme nasıl bağlandığına bakacağız.

Bir genleşme tankı nedir ve neden gereklidir?

Bu cihazın adıyla, genişleme için gerekli olduğunu tahmin edebilirsiniz. Gerçek şu ki, sıcaklıktaki bir değişimle, sistemdeki basınç termal genleşmenin bir sonucu olarak değişmektedir. Hacim, su veya başka bir soğutma sıvısını değiştirirken neredeyse sıkıştırılamaz olduğundan, ısıl genleşme ısıtma cihazlarının tahrip olmasına yol açabilir.

Bu nedenle, borular veya radyatörlere de zarar verebilecek bir su darbesi gibi bir durum söz konusudur. Bu durumda tek doğru çözüm, bir tankın sisteme hava ile (kolayca sıkıştırılabilir madde) dahil edilmesidir. Böyle bir rezervuarda, soğutucunun ısıl genleşmesi sadece basınçta hafif bir artışa yol açacaktır.

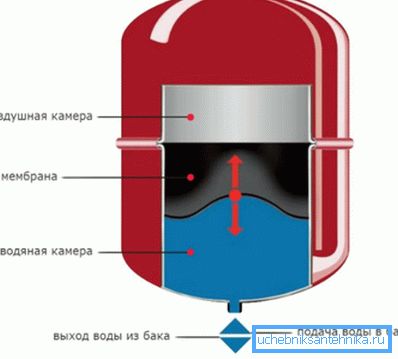

Dikkat edin! Böylece oksijen su içinde çözünmez ve boru hattının içinde korozyona neden olmaz, tanktaki su elastik bir zar ile havadan ayrılır.

Cihazın açıklanan fonksiyonu kapalı ısıtma sistemlerinde gerçekleştirdiği belirtilmelidir.

Bununla birlikte, genleşme tankları diğer ısıtma yapılarında kullanılır:

• Hava ile temas halinde olan açık sistemlerde.
• Taşma ile merkezi sistemlerde. Bu durumda, tank tavan arasına monte edilir ve evin ısıtma borusuna bağlanır.

Her iki durumda da, boru hattındaki hava tapalarını ortadan kaldırmak için bir ısıtma genleşme tankının kurulması gerekir. Bunun nedeni, soğutma sistemindeki soğutma sıvısının basıncının üst kısımlarından hava sıkıştırmak için yeterli olmamasıdır. Sonuç olarak, genleşme tankı havanın toplanması için bir tank görevi görür.

Kapalı ısı boru hatlarında, ısıtma başlatıldığında hava üflenir, açıkta ise atmosfer kendi içine girer.

Kurulum özellikleri

Genleşme tankının ısıtma sisteminde kurulumu, ikincisinin tipine bağlıdır. Yukarıda belirtildiği gibi, kapalı ve açık yöntemler kullanılarak ısıtma uygulanabilir.

Aşağıda, her iki durumda da bir do-it-yourself tank bağlantı bağlantısını nasıl yapacağımızı düşünüyoruz.

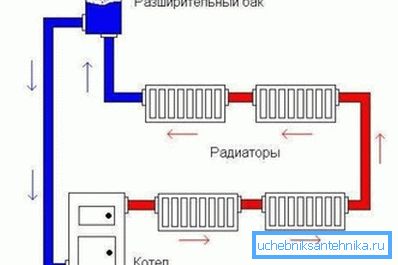

Açık sistemi

Açık ısıtma, özünde, içinde özel konveksiyon akımları olan büyük bir gemidir.

Bu durumda ısıtma için bir genleşme tankının kurulumu, diğer tüm ısıtma cihazlarında olduğu gibi, şunları sağlamalıdır:

• Kazan tarafından ısıtılan soğutucunun ısıtma yapısının üst noktasına kadar hızlı yükselmesi ve ayrıca ısıtma cihazları aracılığıyla doğal dolaşımı.
• Hava kabarcıklarının serbest ve engelsiz yukarı doğru hareketi.

Bu nedenlerden dolayı, bu cihazın kurulumu yapının üstünde gerçekleştirilir. Çoğu zaman, özel evlerde, bu tanklar çatı katında veya üst kademe toplayıcının üst kısmında bulunur (tek bir boru sisteminde).

Açık bir sistem için tankın kendisinin de tasarımında farklı olduğunu söylemeliyim:

• Valf gerektirmez;
• Kauçuk bir membrana ve hatta bir kapağa ihtiyaç duymaz.

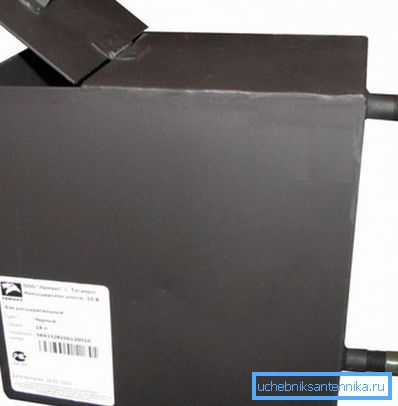

Bu durumda, genleşme tankı, gerekirse, buharlaştırılmış suyu değiştirmek için bir kova su ekleyebileceğiniz basit bir kaptır. Bir kural olarak, bu tür bir cihazın fiyatı bir çift elektroda eşittir ve metrekare başına düşen çelik levhanın maliyeti birkaç milimetre kalınlığındadır.

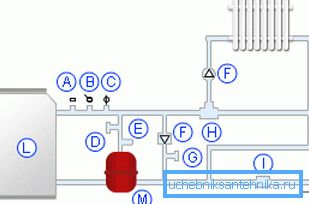

Kapalı sistem

Tasarım kapalı bir şemaya göre uygulandıysa, o zaman ısıtma sisteminin genleşme tankının montajı, aşağıda inceleyeceğimiz bir dizi özelliğe sahiptir:

• Cihazı bağlamak için en uygun yer, soğutucu akışının laminer akışa en yakın olduğu ve türbülans olmadığı yerde bulunan alandır.. Bu nedenle, bariz çözüm ısıtma için bir sirkülasyon pompasının önüne monte etmektir. Cihazın görevi, yukarıda belirtildiği gibi, su çekicinin ısıl genleşmesini ve sönümünü telafi etmektir.
• Büyük önem, tankın uzaydaki yeridir.. İdeal olarak sıvı, kabın içerisindeki havayı tamamen sıvı ile tamamen çıkaracak şekilde yukarıdan akmalıdır.
• Cihazın hacmi, sistemdeki tüm sıvı hacminin en az onda biri olmalıdır.. Suyun hacmini hesaplamak, kazanın gücüne dayanabilir - kilovat başına 15 litre sıvı alınır.

Dikkat edin! Çoğu zaman, ısıtma kazanları, genleşme tankları ve hatta sirkülasyon pompaları ile donatılmıştır. Bu nedenle, cihazlar için alışverişe çıkmadan önce, bunların gerekli olduğundan emin olmalısınız.

montaj

Örnek olarak, membran kapasitesinin kurulumunu düşünün.

Yani, talimat şöyle:

• Eğer mevcut ısıtmaya bağlantı yapılırsa, öncelikle tüm ekipmanı kapatmak ve suyu aküden boşaltmak gerekir. Sıvı akışını daha iyi hale getirmek için Mayevski'nin musluklarını açın.

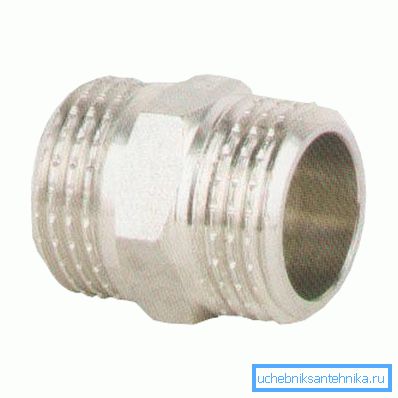

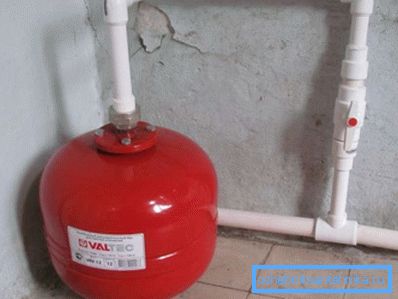

• Plastik ısıtma aküleri kullanılıyorsa, kurulum "Amerikan" olarak adlandırılan sökülebilir bir montaj elemanı ile yapılmalıdır. İlk kısmı depoya vidalanır ve ikincisi boruya lehimlenir. Sonra her iki parça da bağlanır.

• Daha sonra ısıtma borusunu kesmeniz ve tanktaki borunun bağlı olduğu bir tişört takmanız gerekir.
• Akülerde su olmamasına rağmen, kaba filtreyi çıkarmak ve yıkamak gerekir.
• Tüm elemanları yerine yerleştirdikten sonra muslukları açmanız ve radyatörleri suyla doldurmanız gerekir. Basınç 1.2-1.3 kPa'ya yükselmelidir.
• Çalışmanın sonunda havaya bırakılmalı ve Mayevsky muslukları kapatılmalıdır.

İpucu! Genleşme tankından önce bir vinç kurmak istenir. Bu, aküleri su boşaltmadan cihazı tamir etmenizi sağlayacaktır.

Yukarıdaki tüm adımları uyguladıktan sonra, kazanı açabilirsiniz.

Yararlı ipuçları

Aygıtın çalışmasına sorun çıkarmamak için aşağıdaki ipuçlarını okumanızı öneririz:

• Tüm membran tankları, gerekli basınca kadar hava pompalamanıza izin veren bir nipele sahiptir.. Fabrikadan, cihazlar 1,5 kgf / cm'lik bir basınçla satışa çıkıyor mu? Aynı nipel, gerekirse, basıncı azaltmak için izin verir.

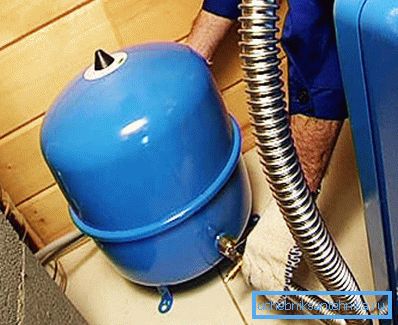

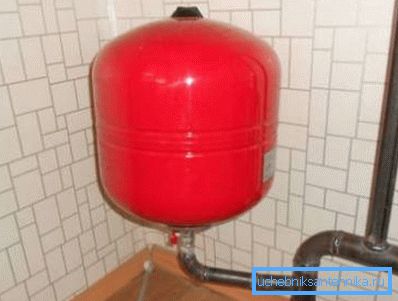

• Su kaynağı için ısıtma ve mavi olanlar için kırmızı genleşme tankı vardır.. Aralarındaki fark, sadece mavi zarda gıda kauçuğundan yapılmış olması gerçeğinde yatmaktadır.
• Tankın emniyet valfi genellikle çalışıyorsa, o zaman hacmi yeterli değildir.. Bu durumda, böyle bir başka cihazda paralel kurabilirsiniz.
• Tanktaki sıvı kaynarsa, soğutucu akışkan düşük devirde dolaşır veya hiç sirkülasyon olmaz.. Buna göre sorun sirkülasyon pompasında yatmaktadır.

Burada, genleşme tankının başarılı kurulumu ve çalışması için bilmeniz gereken tüm ana noktalar.

Sonuç

Genleşme tankı genellikle ısıtma sisteminin gerekli bir elemanıdır. Ayrıca, kendisine verilen görevlerle etkin bir şekilde baş edebilmek için, yukarıdaki kurallara uygun olarak doğru bir şekilde kurmak gerekmektedir.

Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgiler alabilirsiniz.
