Isıtma için genleşme tankının hesaplanması: basit ve

Bu makale, özel evinizde ısıtma için genleşme tankının nasıl hesaplanacağıyla ilgilidir. Hesaplamalar için gerekli formülleri ve okuyucunun ihtiyaç duyabileceği bazı ek verileri sunuyoruz. Öyleyse git.

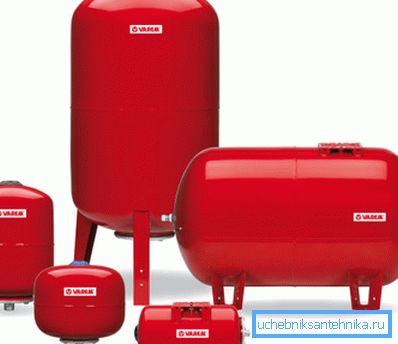

Tank cihazı

Hesaplamalara başlamadan önce, bir inceliği anlamaya değer. Genleşme deposunun toplam hacmi ve soğutucu akışkanın genleşmesi birbiriyle ilişkili, ancak birbiriyle eşit olmayan iki değerdir.

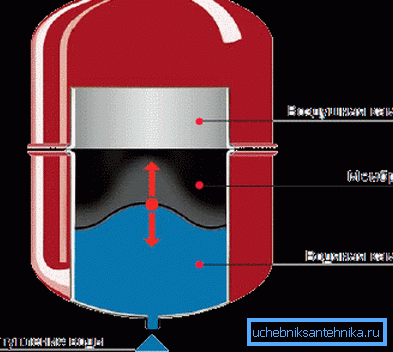

Bu, araştırdığımız cihazın çalışma şemasından doğrudan geliyor:

• Elastik kauçuk bir zar ile kapasitesi iki kısma ayrılır.. Tankın bir kısmı soğutma sıvısı ile doldurulacak şekilde tasarlanmıştır, ikincisi ise bir miktar aşırı basınçla hava ile doldurulur.
• Isı taşıyıcısına yönelik kabın kısmı, devrelere bağlantı için bir branşman borusuyla birlikte tedarik edilir.. Hava haznesi, basıncı azaltmak veya bir manüel veya elektrikli pompa ile arttırmak için bir nipel ile tamamlanır.

Önemli: ısıtma başlatıldığında, genleşme tankı haznesinde hidrostatik basınca eşit bir aşırı basınç oluşur. Basit bir şekilde, tank montaj seviyesinin üstündeki devrenin üst noktasının yüksekliği beş metre olduğunda, 0,5 kgf / cm2 (1 kgf / cm2'lik bir basınç 10 metrelik bir kafaya karşılık gelir) basınca ayarlanır.

Bu nedenle, imalatçı tarafından belirtilen hacim, hem aşırı genleşme düştüğünde, hem de termal genleşme ve hava ile yer değiştirmiş olan suyu içermelidir.

Ödeme planları

basit

En basit formül şu şekildedir: genleşme tankı toplam soğutucu miktarının% 10'una eşittir. Devrenin doldurulması 600 litre su gerektiriyorsa, 60 litrelik bir ürüne ihtiyacınız vardır; Eğer ısıtma 800 litre doldurursanız - 80 vb.

Tüm basit planlar gibi, bunun da büyük bir hata payı var. Büyük bir hatanın maliyeti fazla boyutlar için küçük bir fazla ödeme yapmaktır, ancak sonuç ihtiyaç duyulan şey için çok düşükse, emniyet vanasının sabit bir yanıtını alacağız.

Kendi elleriyle daha doğru bir hesaplama nasıl yapılır?

kesin

Daha doğrusu, ihtiyaç duyduğumuz değer, V = (Vt x E) / D formülü ile hesaplanır:

• V istenen değerdir.
• Vt - toplam ısıtma miktarı - radyatörler, borular, kazanlar, vb.
• E, soğutma sıvısının genleşme katsayısıdır.
• D, membran genleşme tankının verim katsayısıdır.

Devam etmek için, açıkça birkaç referans değerinden yoksundur.

Sistemde soğutucu hacmi

Isıtma sisteminizin tam kapasitesini nasıl öğrenebilirsiniz?

• Su ile doldurun ve bir ölçüm kabına tamamen boşaltın.
• Sistemi soğuk su devresinden doldururken su sayacı okumalarındaki değişiklikleri not edin.
• Tüm ısıtma cihazlarının kapasitelerinin (veri belgelerinde bulunabilir) ve tüm boru hatlarına (her bir çap için, V = Pi * R ^ 2 * H formülüyle hesaplanırlar; burada Pi = 3.1415, R borunun iç çapının yarısıdır ve H uzunluğudır).

• Son olarak, dengeli bir ısıtma sisteminin kapasitesi, kazanın kilovat başına 15 litre oranında tahmin edilebilir. Böylece, 24 kW'lık bir boyler genellikle 24x15 = 360 litre su ile doldurulmuş bir devreye bağlanır.

Genişleme oranı

Çoğu durumda, sıradan su soğutucu olarak kullanılır. Burada, ısıtma sırasında +10 ° C'lik bir başlangıç ​​değerinden farklı sıcaklıklardaki genleşme katsayısıdır.

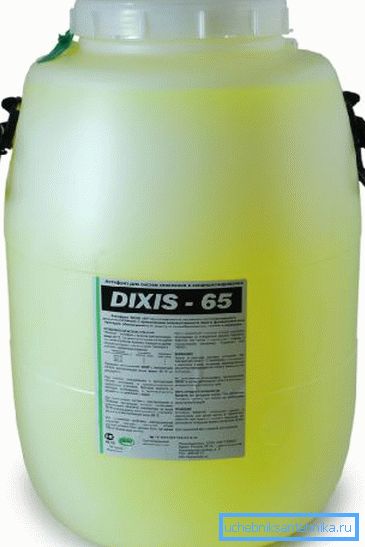

Not: antifriz - etilen veya propilen glikol eklenmesi termal genleşmeyi arttırır, ancak çok fazla değil. Böylece, 100 derecelik bir delta sıcaklığı ve soğutma sıvısında% 30'a eşit bir glikol içeriği ile, genişleme sadece% 0.45 oranında artacaktır.

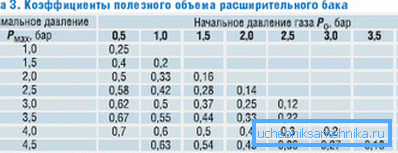

Tank verimliliği oranı

Tankın etkinliğinin değerini hesaplamak için talimatlar da oldukça basittir.

Burada D = (PV - PS) / (PV + 1) formülü formülünü kullanıyoruz. İçinde:

• D istenen katsayıdır;
• Pv maksimum çalışma basıncıdır (güvenlik vanasının devreye girdiği).
• Ps - depo doldurma basıncı. Daha önce de belirttiğimiz gibi, ısıtma devresindeki hidrostatik basınca karşılık gelir.

Hesaplama örneği

Aşağıdaki koşullar için hesaplamayı daha doğru bir şekilde gerçekleştirelim:

• İki katlı bir evi ısıtmalıyız, ısıtma sisteminin üst kısmı 5 metre genişliğindeki tankın üzerinde yükseliyor.
• Standart izolasyonlu evin toplam alanı 240 metredir. En basit formülü kullanarak kazan ısı gücünü ihtiyacımızı tahmin edelim: 240/10 = 24 KW.
• Soğutucu olarak kullanılan suyun maksimum ısınması, 80 dereceye eşittir.

Yani:

1. Otonom sistemler için standart maksimum çalışma basıncı 2,5 kg / cm2'dir.
2. 5 metre kontur yüksekliği bize 0.5 kgf / cm2'lik bir hidrostatik basınç verir.
3. Tankın verimlilik oranı (2.5 - 0.5) / (2.5 + 1) = 0.57 olacaktır.

1. 80 derecede ısıtıldığında genleşme katsayısı 0.036'ya eşit alınabilir (tabloya göre% 3.58'e eşittir).
2. Kazanın gücüyle hesaplanan devrenin toplam hacminin 24 x 15 = 360 litre olduğu varsayılmaktadır.

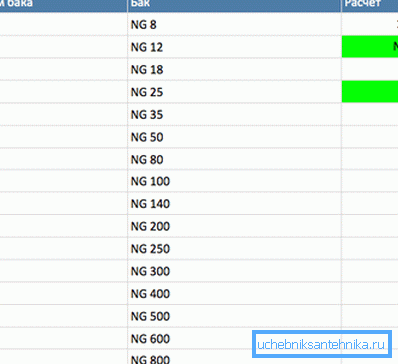

3. Yani, tankın minimum hacmi eşittir (360 x 0.036) / 0.57 = 22.7 litre (en yakın standart değere yuvarlanmış - 24-25 litre).

Bu durumda daha karmaşık bir hesaplama şemasının göreceli olarak daha basit 11 - 12 litre kapasite tasarrufu sağladığını görmek kolaydır.

Sonuç

Tam bir hesaplamada zaman harcamak ya da basit bir şema kullanmak - okuyucu kendi başına karar vermek zorunda kalacaktır. Her zaman olduğu gibi ekli video, dikkatini ek tematik bilgilere sunacaktır.

İyi şanslar!
