Isıtma için küresel vanalar: yapısal özellikler, kurulum ve

Herhangi bir ısıtma sistemi, belirli görevleri yerine getirmek üzere tasarlanmış çeşitli farklı düğümlerden oluşur. Fakat sistemin en önemli bileşenleri olan ısıtma vanalarıdır, çünkü yardımları sayesinde soğutma suyu akışı kontrol edilir.

Piyasada çeşitli valflerin geniş bir yelpazesi temsil edilmektedir, bu, üretim hacmi, delik çapı, nominal ve maksimum izin verilebilir basınç, imalat malzemesi vb. İle karakterize edilir. Piyasadaki çeşitli çözümlerden hangisini seçmeliyim?

Top tipi kilit mekanizmalarının yapısal farklılıkları

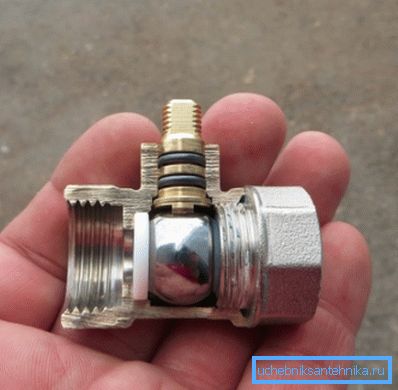

Top (iğne) vanaları, adını bir delikten geçen bir top olan valfın şekline göre alır.

Cihazın kullanım kılavuzu basit:

• Ekseni etrafındaki dönme nedeniyle, top üzerindeki açık delik, soğutucu akışkanın geçtiği gövde üzerindeki deliklerle çakışır.
• Valfin ek dönüşü, soğutucu akışkanın geçtiği deliklerin çakışmamasına ve akışın durmasına neden olur.

Bu nedenle, ısıtma için küresel vana, “kapalı” ve “açık” olmak üzere iki ana çalışma konumuna sahiptir. Başın gevşetildiği ara pozisyonlar, kural olarak verilmez.

Son delik konfigürasyonuna göre, aşağıdaki tipler ayırt edilir:

• Düz delikli basit değişiklikler;
• L şeklinde bir delik ile üç yönlü modifikasyon;
• T şeklinde bir açıklık ile üç yönlü modifikasyon.

Önemli: Aküyü ısıtma sisteminden ayırmak için, bir stop vanası olarak, çoğunlukla düz delikli modifikasyonlar kullanılır.

Bağlantı vanalarının tipine göre aşağıdaki tipler vardır:

• Flanşlı vanalar - Hem ev hem de endüstriyel sistemlerde uygulanır. Flanşlı valfler güvenilir ve dayanıklıdır ve bu nedenle yüksek basınçlı sistemlerde uzun süreli çalışma için tasarlanmıştır.

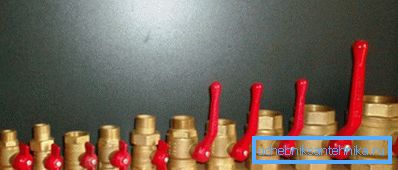

• Bağlantı parçaları evsel ısıtmada kullanılır. Bu cihazlar, montajın tasarım özellikleri nedeniyle çağrılır.

Bağlantı vinçleri, çıkış parametrelerine ve ağdaki maksimum çalışma basıncına dayalı olarak belirli bir ısıtma sistemi için seçilir.

Kapasiteye göre, küresel vanalar aşağıdaki değişikliklere ayrılmıştır:

• standart cihazlar% 80'e varan bir bant genişliği ile karakterize edilir;
• Tam delikli cihazlar tamamen açılır ve pratik olarak soğutma sıvısı akışını etkilemez.

Önemli: Ev tipi ısıtma sistemlerinde, radyatörlerden maksimum ısı transferini sağlamak için, tam delik durdurma vanalarının monte edilmesi tavsiye edilir. Açık formdaki bu tür cihazlar, soğutucunun ilerlemesini engellemez.

Üretim malzemelerinin türüne göre seçim

Isıtma için bir iğne valfi, sadece belirli bir sistemin özelliklerine ve parametrelerine göre değil, aynı zamanda üretim malzemelerinin tipine göre de seçilir.

Aşağıdaki çeşitleri bugün piyasada:

• Çelik gövdeli modifikasyonlar, yüksek mukavemet ile karakterize edilir, önemli mekanik yüklere dayanır, ancak düşük korozyon direnciyle ayırt edilir.

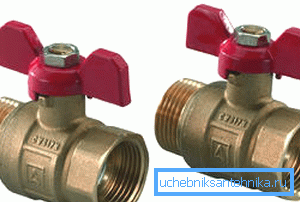

• Pirinç veya bronz modifikasyonlar - farklı plastisite ve bunun sonucunda mekanik yüklere karşı direnç. Ayrıca, pirinç ve bor ürünleri korozyona karşı dayanıklıdır ve bu nedenle soğutma sıvısının aşırı sertliği ve agresifliği olan sistemlerde kullanılması önerilir.

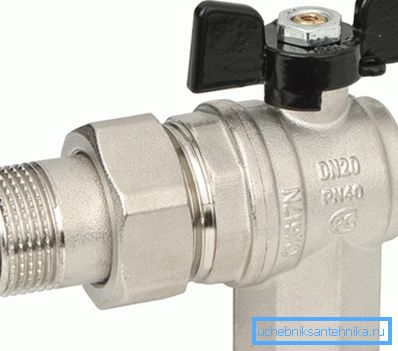

• Satılık paslanmaz çelikten yapılan değişiklikler son derece nadir ve pahalıdır. Bu tür yapıların operasyonel ömrü, yukarıdaki ürünlerin en uzundur.
• Silumdan yapılan modifikasyonlar, pirinç veya bronz vanalar için sahte olarak uygulanır. Bu ürünlerin fiyatı düşüktür, ancak bunlar hızla başarısız olur.

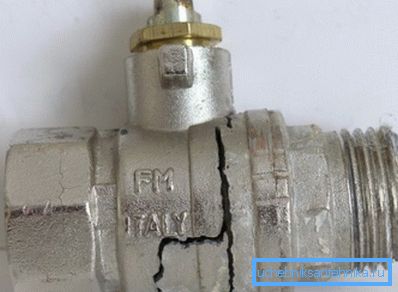

Silumin, sıcaklık değişimlerinden dolayı aşırı mekanik stres ve parçalanmadan tam anlamıyla parçalanabilen kırılgan bir malzemedir.

Silumin ürünlerinin bronzdan ayırt edilmesi kolay değildir, ancak mümkündür. Vinç gövdesinde bir bıçak veya dosya ile derin çizik yapmak yeterlidir.

Çizik şerit sarı ise, o zaman pirinç veya bronzdur.

Çizik bant beyazsa, büyük ihtimalle, ürün silindendir ve satın alınmamalıdır.

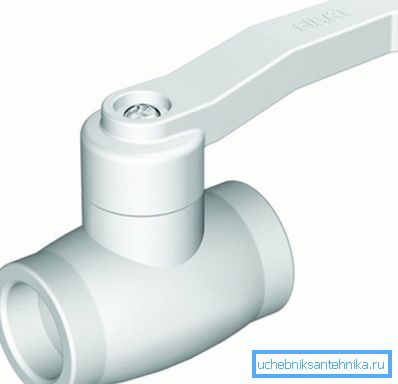

• Polimerik malzemelerden yapılan modifikasyonlar ayrı bir valf kategorisidir. Bu tür musluklar, kaynak yapmak için polipropilen borulardan monte edilmek üzere monte edilir.

Polimerik malzemelerden yapılan ürünler arasındaki karakteristik bir fark, metal muadillerinin boyutlarından daha büyük boyuttadır.

Dayanıklılık açısından, polimer tapalar pratikte metal modifikasyonlarından daha düşük değildirler çünkü paslanmamaktadırlar. Polimerik valflerin tipik örnekleri, polipropilen kılıflı valflerdir.

Vinç Mayevsky ve ne işe yarar?

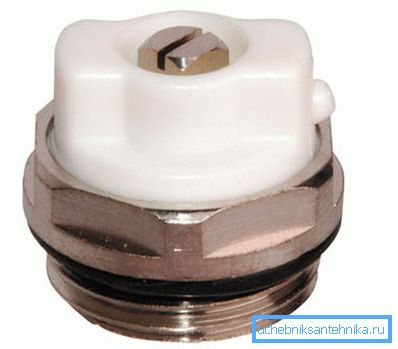

Mayevsky'nin vinci, top tipi bir hava deliği. Cihazın amacı, sistemdeki bir aşırı basınçta hava ve / veya soğutucuyu serbest bırakmaktır.

Geleneksel olarak Mayevsky'nin vinci radyatörün üst tarafına takılır, burada fiş olarak vidalanır. Yapısal olarak, ürün kenarda iplik ile küçük bir yıkayıcıdır. Aksesuarın metal çekirdeği plastik bir kutuya eritilir.

Valf, ekseni etrafında özel bir lokma anahtarıyla veya yarıklı bir tornavida yardımıyla çevrilir. Yan açıklıktan fazla hava tahliyesi.

Hava kanaması için talimat karmaşık bir şey değildir:

• Bir tornavidayı oluğun içine sokuyoruz ya da şafta bir anahtar yerleştiriyoruz.
• Kendi ellerinizi bir saatin tersi yönde çeviriniz ve bir tıslama duyarız - havayı bırakır.
• Hava tahliyesi, ısıtma cihazındaki basınç göstergesinin ifadesine göre yönlendirilmelidir. Basınç önerilen seviyeye ulaştığında (1.5-2 Bar'dan fazla olmayan otonom sistemler için), vana saat yönünde kapatılır.

Önemli: Aşırı hava ile birlikte, soğutma sıvısı havalandırmanın dışına çıkabilir, bu nedenle valfi, altında küçük bir kap tutarak açmanız gerekir.

Isıtma sistemini monte etme işleminde, Mayevsky vincinin olmadığı ortaya çıktıysa, geleneksel bir küresel vana takarak alabilirsiniz.

Ancak, bu çözümün bazı dezavantajları vardır:

• İlk olarak, her zamanki musluk estetik ve hoş görünmeyecek.
• İkinci olarak, normal valfler, hava tahliyesinde yeterli rahatlık sağlamaz, çünkü bu aksesuarların çıkışı büyüktür.

Önemli: Mayevsky'nin vinci, basınç parametrelerini izleme konusunda doğrudan insan katılımını gerektiren mekanik tipte bir hava deliğidir. Mekanik cihazların yanı sıra, sistemdeki basınç, izin verilen normu aştığında kendiliğinden çalışan otomatik hava firar vanaları bulunmaktadır.

Sonuç

Makalede ana tip küresel vanaların yanı sıra yapısal ve operasyonel özelliklerini sıraladık. Şimdi, bu veya diğer ısıtma sistemlerini uygulamak için ihtiyacınız olabilecek stop vanaları hakkında doğru kararı verebilirsiniz (ayrıca bkz. Isıtma Sisteminin Onarımı - ısıtma sisteminin sağlığını da önemsiyoruz).

Bu makaledeki videoyu görüntüleyerek daha kullanışlı bilgiler bulunabilir.
