Isıtma için pompalar: zorla dolaşım ile ısıtma ağının

Modern inşaatta, soğutucunun cebri sirkülasyonu ile ısıtma programları giderek daha fazla popülerlik kazanmaktadır. Bu mühendislik ağının ana unsurlarından biri, ısıtma için bir pompadır.Eğer böyle bir iklim sistemini kendi ellerinizle tasarlamaya karar verirseniz, fakat hangi ekipmanı tercih edeceğinizi, elektrikli pompayı nereye yerleştireceğinizi ve gücünü nasıl hesaplayacağınızı bilmiyorsanız, kendinizi aşağıda belirtilen malzemeyle tanıştırmanızı öneririz.

Cihazın çalışma prensibi

Bir ısıtma sistemi için pompaya ihtiyacınız olup olmadığı sorusunu cevaplamak - soğutucu akışkanın doğru akımını düzenlemek veya yer çekimi iklim ağını beslemek için - birçok faktörün hesaba katılması gerekir.

Başlıcalardan biri ısıtmalı alan ve evin kat sayısıdır. Küçük bir tarladan bahsediyorsak, doğal dolaşım yeterlidir. Ama evdeki bina 200 metrekareden fazla olduğunda. toplam alanın metre veya üç veya daha fazla kat vardır - ısıtma pompası bir zorunluluktur.

Soğutucu sistemdeki soğutma sıvısının basıncı, tüm evin yüksek kaliteli ısıtılmasını sağlamak için yeterli olmayan, 0.6 MPa'yı aşmamaktadır. Isıtma sistemi için kurulan pompa, kazandan ne kadar uzakta olursa olsun, tüm radyatörlerde ısıtılmış su veya antifriz etkin bir şekilde dağıtılmasını mümkün kılar.

Çalışma prensibine göre, iklim ağları için evsel ve endüstriyel sirkülasyon pompaları drenaj tesislerine benzer.

Aşağıdaki unsurlardan oluşurlar:

• durumlarda - kural olarak, korozyonu önlemek için paslanmaz çelikten imal edilmiştir;
• rotor - genellikle aynı sebeplerden dolayı seramikten yapılır;
• şaft - borularda su veya başka bir sıvı akışı sağlayan bıçaklı bir tekerlek takıyor.

Tork rotoru elektrik motorunu rapor eder. Kanatlar, girişten sağlanan sıvıyı alır ve çıkışa itir. Bu şekilde, boruların zor kısımlarında meydana gelen hidrolik direncin üstesinden gelmek ve ısıtma sisteminin tüm elemanlarına soğutucu beslemesini sağlamak mümkündür.

Ekipmanın avantajları

Modern özel mağazalarda ısıtma sistemleri için çeşitli pompalar satıldı. Bunlar birbirinden fiyat, çalışma voltajı (220 veya 12 volt) ve diğer teknik özelliklerle ayırt edilir.

Bununla birlikte, tip, model ve modifikasyondan bağımsız olarak, bir pompa ile ısıtmanın birçok avantajı vardır. Bu yapıların en önemli özellikleri tabloda sunulmaktadır.

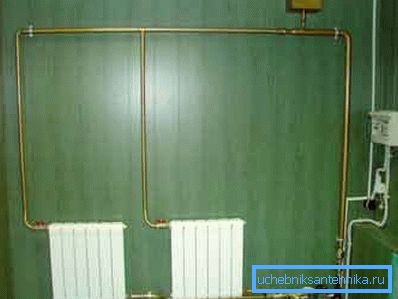

Bir yerçekimi ısıtma sistemi tasarlasanız bile, gerektiğinde ağ performansını artıracak ek bir ısıtma pompası kurabilirsiniz (örneğin, dış hava sıcaklığı çok soğuksa).

Dikkat edin! Sirkülasyon pompalı ısıtma sistemleri uçucudur. Yani, sadece eve elektrik verildiğinde çalışacaklardır. Tel kopmalarında veya elektrik kesintilerinde donduramamak için, ısıtma pompasına akü ile çalışan bir UPS'in kurulması tavsiye edilir; Köyünüzde sıklıkla elektrik kesintileri varsa, dizel jeneratöre yardım edin. Isıtma için böyle bir pompa istasyonu tamamen özerk olacaktır.

Pompa Tipleri

Ekipman "kuru" tipi

Adından da anlaşılacağı gibi, bu tür pompaların bir özelliği, rotorlu pompalama sıvısının onunla temas etmemesidir. Ünitenin çalışma gövdesi, sızıntıyı önlemek için dikkatlice parlatılmış ve ayarlanmış özel sızdırmazlık contaları ile elektrik parçasından ayrılmıştır.

Bir kuru ısıtma pompası çok yüksek bir kapasiteye sahiptir, ancak contaların mevcudiyetinden dolayı çalışma sırasında çok fazla gürültü çıkarır.

Çalışması sırasında aşağıdaki özellikleri de dikkate almak gerekir:

1. Kuru bir pompa sadece ayrı bir odaya monte edilebilir - kazan dairesi. Aksi takdirde, titreşim ve gürültü, monte edildiği odada insanları bulmaktan rahatsız olacaktır.
2. Çalışma sırasında, rotor, pompa ceketi etrafında hava türbülansı yaratır. Cihazın içine girebilecek ve sızdırmazlık halkalarının sıkılığını kırabilecek tozları toplarlar.

Bundan kaçınmak için, kazan dairesinde temizliği korumak ve özel bir hidrolik katmana sahip pompaların modellerini elde etmek gerekir. Bunlar arasında, toz partiküllerini yakalayan ve rotorun içine girmesini önleyen contalar arasında bir su filmi bulunur.

Kuru tip ısıtma pompaları çeşitli tiplere ayrılır:

• dikey - bu tür ekipmanlarda motor mili dikey olarak konumlandırılmıştır (bu tür üniteler, büyük miktarda soğutma sıvısı pompalamak gerektiğinde kullanılır);
• dirsek - "salyangozun" dış tarafında bulunan su sağlayan bir boru ve çıkış - gövdenin taban tabana zıt ucunda;
• blok - su pompaya kendi ekseni yönünde girer ve radyal olarak görüntülenir.

Islak ekipman

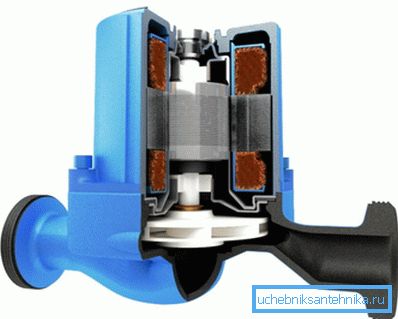

Bu tip pompanın özelliği, rotor ve bıçakların, sistemden pompalanan soğutucu tarafından yıkanmasıdır. Bu durumda, elektrik motorunun kendisi, yağlayıcı madde ile doldurulmuş özel bir cam ile çalışma gövdesinden ayrılır; bu, cihazın elektrik parçasını su veya antifriz doldurmasına izin vermez.

Boru hatlarının uzunluğu ve radyatörlerin sayısı azsa, ısıtma sistemine “ıslak” bir pompa monte edilir. Küçük evler, villalar ve şehir daireleri için uygundur.

Küçük güce rağmen, açıklanan ünitenin birçok başka avantajı vardır:

• neredeyse sessiz çalışır;
• karmaşık bakım gerektirmez;
• tamir edilmesi kolay;
• yardımı ile ısıtma ağının işletme parametrelerini değiştirmek kolaydır.

En önemli dezavantaj, küçük bir verimdir. Bunun nedeni, rotor hızını arttırmanın ve aynı zamanda camın yeterli düzeyde sızdırmazlığını sağlamak için yapısal olarak imkansız olmasıdır.

İpucu! Evinize kurduğunuz ısıtma pompaları ne olursa olsun, çalışma modları için bir elektronik kontrol devresine sahip olduklarından emin olun. Böylece tüm iklimsel ekipmanı tek bir ağda birleştirebilir ve tek bir kontrol panelinden yönetebilirsiniz. Bu, sadece evin en konforlu koşullarını sağlamakla kalmaz, aynı zamanda enerji maliyetlerinden de önemli ölçüde tasarruf sağlar.

Pompalama ekipmanı seçimi

Teknik parametrelerin hesaplanması

Teknik özellikleri ve özellikleri dikkate alınarak, ısıtma sistemi için pompanın özel bir tipini ve gücünü seçmek gerekir.

Her şeyden önce, soğuk mevsimde evin sakinlerine konfor sağlamak için ne kadar ısıya ihtiyaç duyulduğunu bilmeniz gerekir.

Aşağıdaki faktörler genellikle dikkate alınır:

• Binanın bulunduğu bölgede hakim olan iklim koşulları;
• Binanın çeşitli yapısal elemanlarının yapıldığı malzeme;
• Bunun için kullanılan yalıtım ve malzeme varlığı;
• Konutun havalandırma sisteminin tipi ve performansı.

Genellikle ısı mühendisleri tarafından gerçekleştirilen hesaplamaların sonucu, borular ve radyatörler arasında dolaşması gereken soğutma sıvısı miktarını karakterize eden değerdir. Saatte metreküp su cinsinden ölçülür.

Ayrıca basınç özelliklerini de hesaplamalısınız. Yani, mühendislik ağına kurulan tüm boru ve ekipmanların hidrolik direncinin değerine eşittir. Kural olarak, sistemin ortalama uzunluğu için, bu rakam 2 ila 4 metre su sütunu arasında değişmektedir.

Elektrikli ekipman seçimini etkileyen diğer bir önemli faktör, ısıtma kazanının performansıdır. Burada, ekipmanın gücünün su akış hızı ve sıcaklığındaki farkın çıkış ve besleme nozulları üzerindeki bağımlılığını belirlemek gereklidir.

Her durumda, ayarlanabilir pompalara tercih vermek önerilir. Bu sayede harici koşullara ve yüke bağlı olarak pompanın gücünü ve performansını değiştirmek için manuel veya elektronik cihazların yardımıyla yapabilirsiniz.

Faydalı seçenekler

Farklı üreticilerden çoğu pompa tasarım ve teknik parametrelere benzer. Güvenilirlik de genellikle harika. Bu nedenle, ürünlerini rakip modeller arasında bir şekilde ayırt etmek için, tanınmış markalar, ekipmanlarını, kullanımlarının rahatlığını ve ergonomisini arttıran çeşitli ek cihazlarla donatmaktadır.

En yaygın olarak düşünün:

1. Çift pompalama ekipmanları.Bu tür cihazlar büyük konutların veya ticari binaların ısıtılması için kullanılır. Önemli miktarda sıvıyı pompalayabilirler. Ayrıca, bir elektrik motorunun arızalanması durumunda sistem, ikinci pompayı birlikte kullanarak işlevselliğini koruyacaktır.


2. Bir zamanlayıcı ve termostat ile donatılmış cihazlar. Bu tür üniteler, dolaylı ısıtma kazanlarına sahip ısıtma şebekelerine kurulmaktadır. Bu durumda, pompa kapasitesi (devir sayısı) gelen soğutucunun sıcaklığına bağlı olarak değişir. Ne kadar sıcak olursa, dolaşım o kadar yavaş olur. Zamanlayıcı, kullanılmaması gereken bir zamanda pompayı kapatmanıza izin verir (örneğin geceleri veya çalışma saatlerinde).
3. Frekans dönüştürücü ile ekipman. Sadece, ağın farklı elemanlarında soğutucu akışının aynı olmadığı karmaşık ısıtma sistemlerinde monte edilir.

Bu tür pompalar, kontrol kumandasındaki komutlara bağlı olarak motor hızını bağımsız olarak değiştirebilir. Elektronik mod anahtarlama arızası durumunda manuel olarak gerçekleştirilir.

Kendi kendine yükleme prosedürü

Bir ısıtma sistemi için bir pompanın montajı sorumlu ve karmaşık bir süreçtir, ancak yeteneklerinize güvendiğinizde ve ilgili bilgilere sahipseniz, hiç kimse işi kendinizin yapmasını istemez.

Öncelikle, aşağıdaki araçlara ve malzemelere sahip olduğunuzdan emin olmanız gerekir:

• çeşitli boyutlarda bir açık uçlu anahtar seti (veya boynuzlar arasında değişken mesafeli iki alet);

• bypass - baypas borusunun takılı olduğu özel bir boru olup, soğutma sıvısı boşaltılmadan ve iklim sistemini durdurmadan pompayı tamir etmeyi ve değiştirmeyi sağlar;
• filtreler - pahalı ekipmanı, bazen soğutucuda bulunan katı parçacıkların zararlarından korur;
• Sgony- "American" - plastik boruları pompa giriş ve çıkış nozullarına bağlamak için;

• Geri dönüşsüz valf - akışkanın besleme hattına geri akışını önler.

Yükleme işleminin kendisi aşağıdaki adımlardan oluşur:

1. Kapasitesi, monte edilen ısıtma sisteminin teknik özelliklerine uygun bir pompa satın almak için gereklidir. Yerden ısıtma sistemleri için en iyi seçim, çalışma sırasında az gürültü oluşturan üç hız santrifüjlü pompalar olacaktır, ancak yeterli miktarda soğutma sıvısı pompalayabilmektedir.
2. Kurulum, zaten soğutulmuş soğutucuyu ısıtma kazanı (geri dönüş akışı olarak adlandırılır) taşıyan bir boru hattının bir parçası üzerinde gerçekleştirilmelidir. Burada su sıcaklığı, kazanı terk ettikten hemen sonra daha düşüktür, bu nedenle pompa daha uzun süre dayanacaktır.

Dikkat edin! Soğutucunun zorla sirkülasyonu olan sistemlerde, membran tipindeki genleşme tankı da yerçekimi devrelerinde olduğu gibi merkezi yükselticiye değil, dönüş boru hattına da bağlıdır.

1. Kurulumdan önce evdeki ısıtma kazanını evde kapatmayı ve giriş ve çıkış bağlantılarında kesme vanalarını kapatmayı unutmayın. Bundan sonra pompanın kurulumu yapılır. Sgonov- "Amerikan" yardımıyla borulara bağlayın. Motor milinin yatay olarak (dikey pompa tipleri hariç) yatay olarak yönlendirilmesi gerektiğini unutmayın. Aksi takdirde, rulmanlar artan yüke maruz kalacaktır, bunun sonucunda pompa hızlı bir şekilde başarısız olacaktır. Sızıntıyı önlemek için klasik kauçuk contalar yerine, asbest ilavesiyle lastikten yapılmış paronite - ısıya dayanıklı contaların kullanılması tavsiye edilir.
2. Kapalı sirkülasyonlu bir ısıtma sistemi kullanılıyorsa, sıvı geri akışını önlemek için besleme borusuna geri dönüşsüz bir valf takılmalıdır.
3. Pompa uygun stop vanaları ile bağlanmalıdır. Bu durumda, elektrikli ekipmanı onarmak veya değiştirmek için gerekliyse akışkan akışını kolayca kapatabilirsiniz. İklim ağının çalışmasını kesmemek için, pompanın çıkarıldığı sırada sıvının akacağı borudan (aynı zamanda bir musluğa sahip) bir baypas bölümü - bir baypas bölümü monte edilmesi tavsiye edilir.

Sonuç

Yukarıdaki malzemeyi inceledikten sonra, ısıtma sistemi için uygun bir pompanın seçilmesi ve monte edilmesi zor olmayacaktır.

Ancak iklim ekipmanının verimliliği diğer unsurlarına bağlıdır:

• kazan,
• radyatörler,
• borular,
• ısıtma sistemi için genleşme tankı,
• sensörler vb.

Bu makalede yayınlanan videodan daha fazla bilgi edinebilirsiniz.
