Isıtma için servo - "akıllı" ısıtma sisteminin temeli

Geçmişte, ısıtma sistemleri için özellikle sıkı şartlar yoktu - odanın sıcak olması yeterliydi. Güvenilirliğe ek olarak, modern bir ısıtma sistemi aynı zamanda geniş bir aralıkta sıcaklık kontrolü olasılığını da sağlamalıdır. Servo sürücü, ısıtmayı mümkün olduğunca duyarlı hale getirmek için tasarlanmıştır, odadaki sıcaklığı dereceye ayarlamanızı sağlar.

Uygulama kapsamı

Isıtma sisteminde farklı yerlere monte edilebilir, örneğin, eğer soğutucu akışkanın ısıtıcıya kontrol edilmesi gerekiyorsa, besleme borusuna monte edilir. Ancak, ısıtıcı vananın servo valfı, kazanın fırına hava akışını düzenleyecektir, yani, ısıtıcı gücü ayarlanacaktır (ayrıca, Modern Isıtma Teremine bakın - uygun fiyata yüksek kalite).

Odadaki sıcaklığın ayarlanması genellikle iki şekilde yapılır:

• termostatların yardımıyla - Radyatörlerin ısıtılması durumunda en iyi seçenek. Bu durumda, regülatörler her bir akünün önüne monte edilir ve soğutucu akışını radyatöre otomatik olarak düzenler;
• servo kullanarak - Yerden ısıtmanın sıcaklığını ayarlamak için çoğunlukla gerektiğinde kullanılır.

Dikkat edin! Servolar, her zamanki termal kafaların yerine ısıtma manifold tarağı üzerine monte edilebilir.

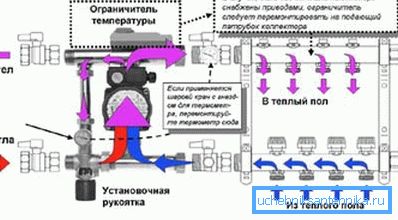

Sıcak zeminler söz konusu olduğunda, soğutucunun belirli bir sıcaklıktan daha yüksek olmaması önemlidir. Örneğin, geleneksel sıcaklık kontrol cihazlarını kullanarak soğutucu akışını düzenlemek gerekirse, sistemi başlatırken, sıcak su borulara aktığında bir durum ortaya çıkabilir. Sonuç olarak, bir süre zeminde yürümekten rahatsız olur ve boruların bir kısmının arızalanması mümkündür.

Manifold'a 3 yollu bir vanaya sahip bir servo takmak bundan kaçınacaktır. Genelde bunu yapıyorum, özellikle böyle bir cihazın fiyatı en az olduğu için.

Tasarım hakkında daha fazla bilgi edinin

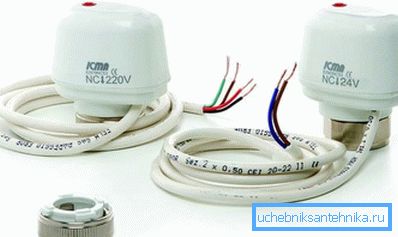

Servo motorlar, elektromekanik ve elektrotermal olmak üzere 2 cihaz grubuna ayrılabilir. İlk olarak, hareket halinde bir kısmı ayarlamak için mekanik bağlantı kullanılır. Elektrotermal cihazlarda, bunun yerine, ısıtıldığında hacmini değiştirmek için bir sıvının (gaz, katı) özelliği kullanılır ve bunlar ısıtma sistemlerinde kullanılır.

Belirli bir modeli seçerken, kullanılan notasyonu bilmeniz gerekir, aşağıdaki gibi seçenekler olabilir:

• normalde açık / kapalı;
• 230 veya 24 V voltaj

Voltajda her şey açık - 230 V, cihazın şebekeden ve 24 V'den - pillerden güç alması anlamına gelir. Ama doğrudan çalışma modu ve cihazın kapsamı ile ilgili açık / kapalı.

• devreyi kapatırken normalde kapalı tip, su boru bölümünden akar, bu ısıtmada kullanılan tiptir;
• normalde açık - tersine, devre kapandığında, maddenin boru içinden hareketini engeller, bu tür cihazlar genellikle klimalarda, soğutma ekipmanlarında kullanılır.

Cihaz ve çalışma prensibi

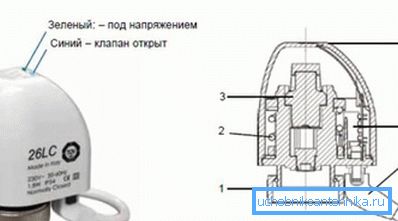

Bu cihazın ana elemanı oluklu bir duvar ile mühürlü bir oda olarak adlandırılabilir. Bu haznenin içinde gaz, sıvı ya da katı olabilir - ısıtıldığında, körüklerin (hermetik odacık) boyutlarını değiştirecek ve maddenin akımını borudan düzenleyecektir.

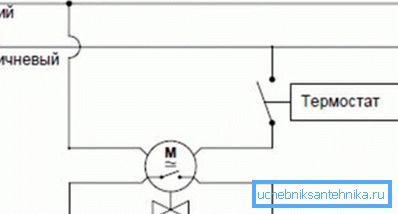

Çalışma sırasında, odanın herhangi bir yerinde bulunan bir termostat, sıcaklığın optimumluğu aştığı servo sinyalini verir. Devre kapanır ve akım içinden akmaya başlar.

Bu meydana geldiğinde, körük ısıtılır ve uzatılır. Körükler uzatılırken, valf gövdesine basmaya başlar ve borudaki geçiş deliğini azaltır.

Tasarım yay yüklüdür, böylece devre tekrar açıldıktan ve körük soğuduktan sonra, yay, iticiyi orijinal konumuna geri döndürür ve delik deliği boyut olarak artar.

Kurulum özellikleri

Servo komutunu kendi kendine kurarken şöyle görünecektir:

• İlk olarak, odaya bir termostat monte edilir - hava sıcaklığındaki değişimi kaydeder;
• Daha sonra iki veya üç yollu bir vana monte edilir (her bir valf tipinin özellikleri aşağıda tartışılmaktadır);
• Doğrudan servo üzerine bir servo aktüatör monte edilir ve termostata bağlanır. Cihaz çalışır.

Dikkat edin! 4 çekirdekli servo sürücülerde, diğer cihazların olası bağlantısı için 1 kontak sağlanmıştır.

Tüm bağlantı işleri doğru şekilde yapılmışsa, servo kafasındaki LED rengi, rengine göre yanmalıdır, konumu değerlendirebilirsiniz:

• mavi renk cihazın şu anda enerjisiz olduğunu, yani açık durumda olduğunu gösterir;
• yeşil ışık, cihazın enerjilendiğini, yani servo kapandığını gösterir.

İki ve üç yollu vanalar kullanma

Aktüatör iki, üç ve dört yollu vanalarla kullanılabilir. Isıtma sistemlerinde, ilk 2 tip vana en çok kullanılır.

İki yönlü servo valfler genellikle radyatörlerin önüne monte edilir. Böyle bir cihaz sadece bir girişe ve bir çıkışa sahiptir ve açıklıktaki bir değişiklik soğutma sıvısının valf boyunca geçişini düzenlemeye izin verir. Düzenleme tertibatının montajı elle yapılır.

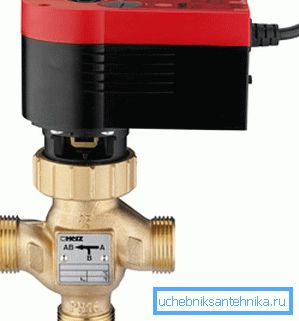

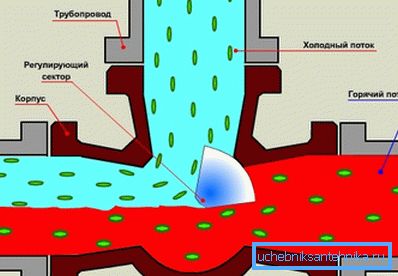

Üç yollu olanlar çok daha fazla özellik sunuyor. Servo sürücüyü takmak sadece soğutucu akışkan akımını regüle etmekle kalmaz, ayrıca gerektiğinde ısıtma devrelerini birbirinden ayırmaya da izin verir.

Dikkat edin! Konvansiyonel radyatör ve düşük sıcaklıklı ısıtma (yerden ısıtma) kullanılırken ısıtma devrelerinin ayrılması yeterlidir.

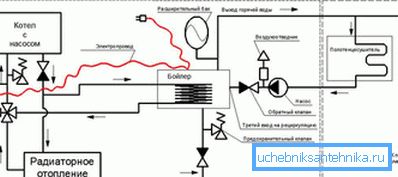

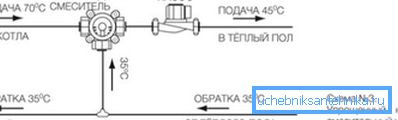

Termoregüle edildiğinde, 3 yollu bir vana üzerindeki aktüatör, örneğin, su besleme borusunda dönüş borusundan karıştırmayı ayarlayabilir. Bu, çok sıcak bir ısı transfer sıvısının ısıtıcının içine girmeyeceğine dair% 100 garanti verir.

Özetlersek

Servo sürücülerin kullanılması, ısıtma sisteminin ayarlanmasında yüksek esneklik sağlar. Aynı zamanda, böyle bir cihazın maliyeti düşüktür ve kurulum kolaylığı sadece popülerliğine katkıda bulunur. Böyle bir ısıtma sistemi, evde sıcaklıktaki en ufak bir değişikliğe yeterli ve hızlı bir şekilde yanıt vermeyi mümkün kılar (ayrıca bkz. Isıtma Kurulumu: Bir Otonom Sistemin Bileşenlerini Seçmeye İlişkin İpuçları).

Video, ısıtma kolektörüne bir servo kurulumu örneğini göstermektedir.
