Isıtma için sıcaklık kontrol cihazları - "akıllı" ısıtma

Aynı sıcaklık yılın her zamanında caddede tutulursa çok daha kolay olurdu, o zaman ısıtmanın ayarlanması gerekmeyecekti. Fakat kışın, şiddetli donlar yerine, pozitif bir sıcaklığa sahip olan thaws yerleştirilir ve bunun tersi de, ısıtma sisteminin hava sürprizlerine yeterince cevap vermesi gerektiği açıktır.

Isıtma ayarlamak için yollar

Kural olarak, herhangi bir görev, bunu çözmek için çeşitli yollara sahiptir, ısıtma işleminin ayarlanması bir istisna değildir.

Aşağıdaki ayarlama yöntemlerini ayırt edebiliriz:

• En basit seçenek, her radyatörün önüne özel bir regülatör kurmaktır. Ev tipi ısıtma için bu tür termostatlar, istisnasız, ısıtma sistemlerinde kullanılabilir ve çalışma prensibi, aküden soğutucu akışkan akımının düzenlenmesidir;

Dikkat edin! Bazı durumlarda, örneğin, kentsel apartmanlarda, bu ayarlama yöntemi tek mevcut olanıdır.

• Sıcaklık kontrolörünün çalışmasının temeli, odadaki (veya dışardaki) hava sıcaklığındaki değişiklikle ilgili verilerse, kazan işleminin ayarlanması, ısı taşıyıcısının sıcaklığındaki bir değişikliği sağlar. Bu durumda, düzenleme cihazı doğrudan kazanda bulunur;

• "Akıllı" sirkülasyon pompaları hafif bir esneme ile, aynı zamanda ısıtma regülatörleri olarak da sınıflandırılabilir. Radyatöre geleneksel bir regülatör kurulursa, pompa doğrudan kazanda (soğutulmuş soğutucuyu besleyen boru hattında) bulunur. Ayar işlemi, pompa rotorunun dönüş hızını değiştirerek gerçekleştirilir.

Bu yöntemlerden ilki, en esnek olarak kabul edilir, çünkü sıcaklığı sadece tek bir odada değil, ayrı ayrı radyatörlerde de değiştirmenize izin verir. Kalan 2 yol ısıtma sisteminin çalışmasını bir bütün olarak değiştirir, yani evdeki tüm odalarda sıcaklık hemen değişecektir.

Radyatörler için sıcaklık kontrol cihazları

Bu tür cihazlar, doğrudan akünün önünde besleme borusunun yerine monte edilen bir termal kafadır. Çalışma prensibi basittir - odadaki sıcaklık önceden belirlenen bir sınırı aştığında, cihaz borunun iç çapını hafifçe azaltır ve aküye giren soğutma sıvısı hacmi buna bağlı olarak azalır.

En basit manuel regülatör sıradan bir musluktur, bu durumda ayar manuel olarak yapılmalıdır. Ancak daha sık kullanılan otomatik modeller.

Termostat çeşitleri

Eğer çalışma prensibi ana kriter olarak seçilirse, bu tipteki tüm cihazlar mekanik ve otomatik olarak bölünebilir. Mekanik adam, sıcaklığı otomatik olarak kendi elleriyle düzenler, sürekli olarak vanayı otomatik olarak döndürür - cihaz kendini ayarladıktan sonra çalışır.

Sensörün konumuna göre bir sınıflandırma da yapabilirsiniz.

3 seçenek var:

• Sıcaklık sensörü doğrudan termal başlığa yerleştirilmiştir (bu durumda, özellikle düzenleyici cihazın kurulumunu dikkatle izlemeniz gerekir, çünkü yakındaki bir ısıtma radyatörü vardır);
• Sensör birkaç metre yerleştirilir - ısıtma çalışmalarını daha doğru bir şekilde düzenlemenizi sağlar;

• Sensör dışarıya yerleştirilir - sonuç olarak, hava durumuna bağlı bir ısıtma kontrol cihazı alırız. Dışardaki sıcaklık değişikliklerine anında cevap verecektir.

Dikkat edin! İç ortam sıcaklık sensörlerini kullanırken, caddede değişen hava koşulları arasında ve ısıtma işletiminin çalışma şeklini değiştirirken daima bir zaman aralığı vardır. Harici termal sensörlerin kullanılması bu sorunu çözmektedir.

Cihaz, çalışma prensibi ve çalışmak için termostatın hazırlanması

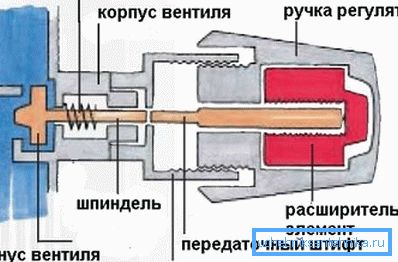

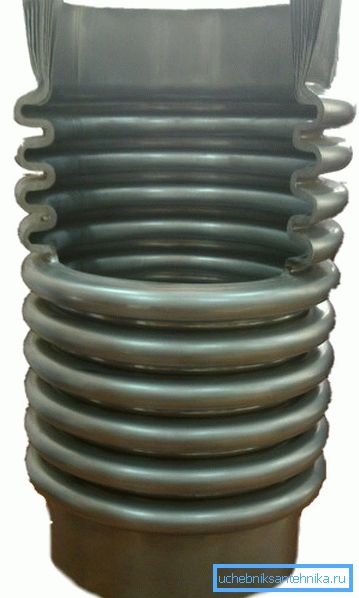

Otomatik modda çalışan radyatörler için termostatlar, ısıtıldığında / soğutulduğunda sıvıları ve gazları büyütmek ve küçültmek için kullanır. Kafanın içinde bir çalışma sıvısı veya gaz bulunan bir hermetik hazne (körük) vardır.

Körüğün duvarı oluklu hale getirilir, böylece iç hacim değiştiğinde uzatılır veya kısaltılır. Bu nedenle, soğutucudaki radyatörü besleyen borudaki lümende bir değişiklik vardır.

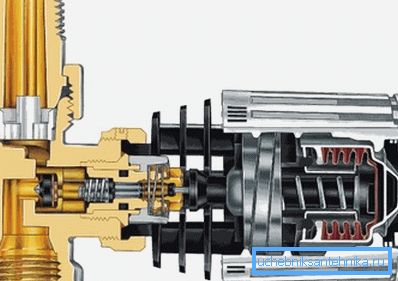

Aşağıdaki şema Danfoss'un termal kafa cihazını göstermektedir. Körük uzatıldığı zaman, valfın besleme borusunu kısmen bloke edeceği görülmektedir.

Otomatik cihazları kullanırken bile, önceden ayarlamanız gerekir.

Isıtma radyatörleri bu sırayla ayarlanır:

• İlk önce radyatöre düzgün bir akışkan akışı sağlamanız gerekir, böylece vana tamamen açılır;
• oda sıcaklığı 5-7? С ile istenen değeri aştığında vana tamamen kapanır;
• şimdi sadece oda sıcaklığının istenilen değere düşmesini beklemeniz gerekiyor;
• Sıcaklık rahat edildikten sonra, radyatör ısınana ve su sesi duyulana kadar valfi yavaşça açabilirsiniz. Radyatörler için termostatın kurulup kullanıma hazır olduğunu varsayabiliriz.

Konvektörler ayarı

Sık sık, yer ısıtma için normal pil yerine vnutripolnye konvektörler kullanılır. Bu tür cihazların bir özelliği, hava alışverişini geliştirmek için bir fan kurmalarıdır.

Isıtıcı fanın hız kontrol cihazı, oda sıcaklığının değişmesi nedeniyle konvektörün kanatlarının içinden geçen hava miktarını azaltmaya izin verir. Ayar cihazları olmaksızın, fan her zaman% 100 devirde çalışır.

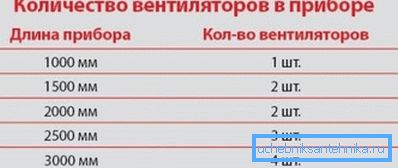

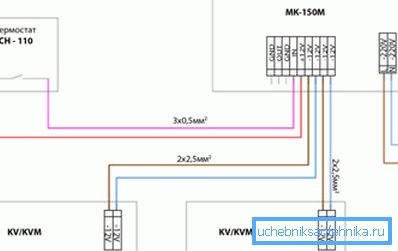

Gelişmiş modellerde, odadaki sıcaklık 1.5 ° C'ye düştükten sonra, fan açılır ve üfleyici nedeniyle ısıtıcının ısı transferini arttırır. Ayrıca, bir regülatör aynı anda birkaç fan ile çalışabilir.

Kazan ayarı

Özel evlerde, ısıtma işletim modlarını daha geniş bir aralıkta değiştirmek için, kazanı bir bütün olarak çalıştıran cihazları kullanabilirsiniz. Bu, sistemdeki soğutucunun sıcaklığını azaltacaktır ve aynı anda 2 problemi çözecektir: yakıt tasarrufu sağlayın ve odalarda en uygun sıcaklığı elde edin.

Kazanın çalışmasını ayarlayan cihazlar

Bu tür ısıtma regülatörleri 2 bloktan oluşur:

• 1. blok - Hem odaya hem de sokağa yerleştirilebilen bir termal sensörden oluşur. Onu sokağa yerleştirmek bir takım avantajlara sahiptir, özellikle de sistemin değişen hava koşullarına verdiği yanıtın hızı artar;
• 2. blok - Kazanın yakın çevresinde bulunan uygun ayar cihazı. Kendi aralarında, her iki ünite bir metal tel ile bağlanır.

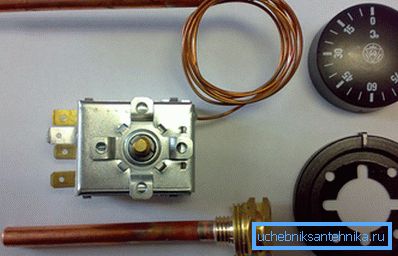

Cihazın çalışma prensibi, iletkenlerin elektriksel özelliklerinin sıcaklıklarında bir değişiklikle değiştiği gerçeğine dayanmaktadır. Termostatın ana çalışma elemanı bir termokupl veya bir termistördür.

İşlerinin prensibi biraz farklı:

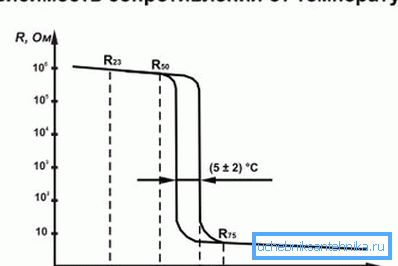

• termistörlerin kullanımıyla ısıtma elektrik termostatları termistörün direncindeki değişimi kaydeder;

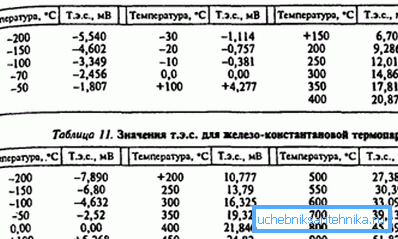

• Termokupl kullanan cihazlar vardır - yani, 2 farklı metalden kaynaklı bir plaka. Metal türleri, bağlantı noktasında yeterince yüksek bir potansiyel farkı ortaya çıkacak şekilde, lehim noktasının sıcaklığındaki bir değişiklikle, potansiyel farkı da değişecek şekilde seçilir.

Bu termostat, ısıtma sisteminin gücü ne olursa olsun, sıcaklığı geniş bir aralıkta kontrol etmenizi sağlar. Hem özel inşaat hem de çok katlı binalarda kullanılabilir, bu durumda bir termistör, akıllı bir ısıtma sistemi yaratılmasına izin verir.

Kazanın çalışmasını yöneten cihaz örnekleri

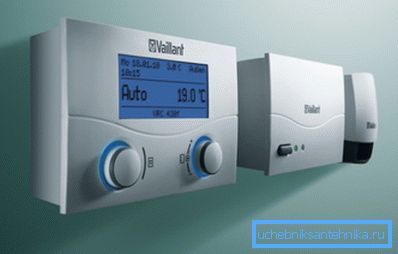

Bu tür cihazlar, tasarımın karmaşıklığına, farklı günlerde ve günün farklı zamanlarında programlama davranışının yanı sıra sıcaklık kontrolünün doğruluğuna bağlı olarak büyük ölçüde farklılık gösterir.

Artan karmaşıklık ve maliyet sırasına göre birkaç model getirebilirsiniz:

• oda ısıtma kontrolörü VRT 40 - kazanın çalışmasını ayarlamak için en basit cihazlardan biri olarak adlandırılabilir (analog elektrik kontrol cihazlarının sınıfına aittir). Sıcaklık modu manuel olarak ayarlanır ve sıcaklık sensörü doğrudan odaya yerleştirilir. Birkaç sıcaklık moduna ek olarak, ek ayarlar yoktur;
• otomatik kalorifer kontrolörü Kalorifer 430 - sıcaklık kontrolü için daha fazla fırsat büyüklüğü sağlar. Kapalı mantıkla elektronik denetleyicileri ifade eder (yani, yalnızca üretici tarafından sağlanan çalışma modlarını kullanabilirsiniz). Bu cihaz, VRT 40 modelinden yaklaşık 13-15 kat daha büyüktür;

• Vzlyot-RO 2 - ısıtmanın ayarlanması için piyasadaki cihazlar arasında esneklik ve düzenlemenin doğruluğu konusunda lider olarak adlandırılabilir. Ek olarak, kullanıcı isteğe bağlı bir çalışma modu kurabilir, çünkü bu cihaz açık mantıkla üretilir, yani yeniden programlanabilir. Doğru, bunun bir dezavantajı var - ortalama tüketici, ince ayarlarla uğraşmak istemiyor ve fiyat, satın almadan önce iki kez düşünmenizi sağlayacak.

Listedeki ikinciye benzeyen cihazlar, sıcaklık koşullarının özellikle önemli olduğu tesislerde çoğunlukla endüstride kullanılmaktadır. Basit ayarlamaya ek olarak, bu tür cihazlar, istatistiklerin toplanması ve hatta araştırma ve geliştirme amaçları için kullanılmasına izin verirken, radyatörler için geleneksel termostatlar bu amaçlar için uygun değildir.

Katı yakıtlı kazanların çalışmasını ayarlama

Bir gaz veya elektrik kazanında kontrol ünitesi, ısı değiştiricinin (elektrikli boyler) ısıtma sıcaklığını veya gaz yakıcının (gazlı kazanların) frekansını ve süresini düzenler. Katı yakıtlı kazanlarda, yakıtı yakma işlemi her 20-30 dakikada bir kesintiye uğramamakta ve dolayısıyla çalışmalarını ayarlamak için farklı bir prensibe ihtiyaç duyulmaktadır.

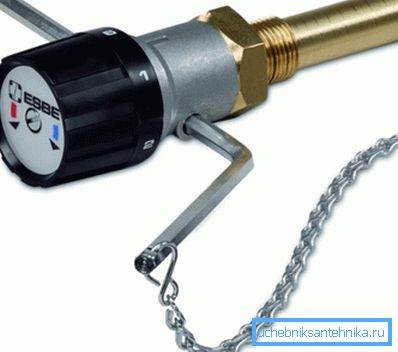

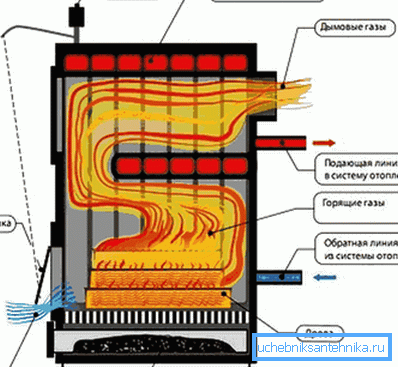

Yakıtın yanma oranı ve dolayısıyla termik enerji üretiminin yoğunluğu yakıtın yanma oranına bağlıdır ve bu parametre doğrudan itme ile etkilenir. Katı yakıt kazanları için taslak regülatörü, yanma odasına giren temiz havanın hacmini değiştirir ve böylece kazanın bir bütün olarak çalışmasını düzenler.

Operasyon sırasında, böyle bir cihaz sürekli olarak soğutucunun sıcaklığını izler (bu amaçla, bir daldırma içi boş manşon kullanılır) ve kazan valfinin pozisyonundaki gerçek değişiklik, mekanik bir transmisyon yoluyla gerçekleştirilir.

Kurulumdan sonra, regülatörü yapılandırmanız gerekir, bunu yapılandırma talimatları şöyle görünür:

• istenilen sıcaklığı ayarlamak için düğmeyi çevirerek;

Dikkat edin! Cihaz yatay olarak kurulursa, dikey - sarı ise kırmızı bir ölçek kullanmanız gerekir.

• bundan sonra, kazanı boşaltmak ve sıcaklığı istenen değere getirmek gerekir;
• daha sonra zincir valfe konur. Sarkmaması önemlidir, azami serbest tekerlek boşluğu 1 mm'yi geçmemelidir.

Isıtma için böyle bir termostat, temiz havanın girdiği boşluğun boyutunu değiştirecektir. Sıcaklık gerekli olanı aştığında, kol sistemindeki termostat devreyi biraz kaldırır ve bununla birlikte damper de hava akışını artırır ve dolayısıyla yanma süreci daha yoğun bir şekilde ilerler.

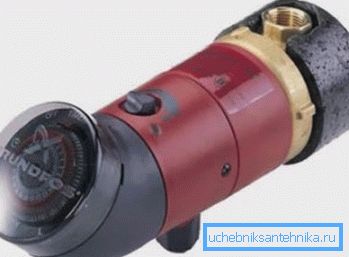

Isıtma sistemini sirkülasyon pompasıyla ayarlama

Geçmişte, regüle edilmeyen pompalar kullanıldı, yani, borulardan soğutucu akışkan akımını düzenlemenin bir yolu yoktu. Günümüzde, bu tür nadiren sadece eski binalarda bulunabilir ve çoğu durumda, ayarlanabilir sirkülasyon pompaları ile değiştirilir.

Bir ısıtma radyatörüne konvansiyonel bir regülatör, soğutucu akışkanını ayrı bir radyatörde değiştirirse, pompanın çalışma modlarındaki bir değişiklik, tüm ısıtma sisteminin bir bütün olarak verimliliğini etkiler. Örneğin, gece rotor hızı azalır, çünkü yoğun ısıtmaya gerek yoktur.

Daha karmaşık modeller, cihazın çalışma şeklini haftanın günlerinde ve günün saatlerinde özelleştirmeyi mümkün kılar. Mevcut çalışma modları “Parti”, “Tatil”, “Haftasonu” vb.

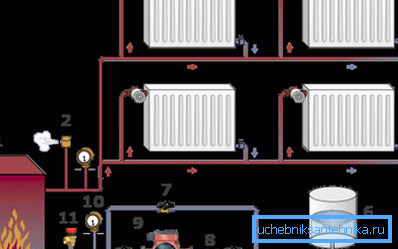

Isıtma sisteminin şeması, pompanın soğutulmuş soğutma sıvısı ile boru hattı bölümündeki kazanın hemen önünde kurulmasını sağlar. Kazanın çıkışına monte etmeye çalışırsanız, soğutucunun yüksek sıcaklığı pompanın dayanıklılığını önemli ölçüde azaltır.

Özetlersek

Bir termostatlı ısıtma radyatörleri, hava koşullarındaki değişikliklere uyum sağlayan gerçekten “akıllı” bir ısıtma sistemi oluşturmanızı sağlar. Bu arada, akü regülatörleri, ısıtma sisteminin çalışmasını ayarlamak için tek yoldan uzaktır. Önerilen materyal - evdeki ısınmayı ayarlamak için mevcut yolları özetleme çabası.

Video, termostatı kazana bağlamak için bir örnek göstermektedir.
