Isıtma için sirkülasyon pompası: seçim ve kurulum

Isıtma sistemi için tipik sirkülasyon pompası nasıl? Bu cihazı seçme işaretleri nelerdir? Sisteme nasıl kurulur? Bu soruları cevaplamaya çalışalım.

sınıflandırma

Cihazlarını ısıtmak için kullanılan ev sirkülasyon pompaları, düşük kirlenmiş sıvıları pompalamak için diğer pompalardan çok farklı değildir: pervane (genellikle santrifüj), hidrolik kafanın oluşturulmasından sorumludur; bir elektrik motoru tarafından üretilen tork.

Bununla birlikte, bu cihazların sınıflandırılmasına izin veren bazı işaretler vardır.

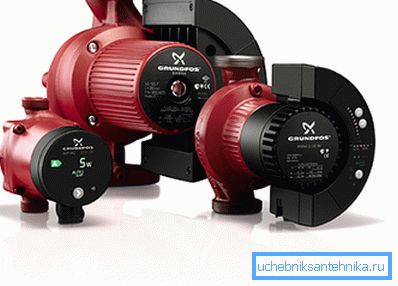

Islak rotor

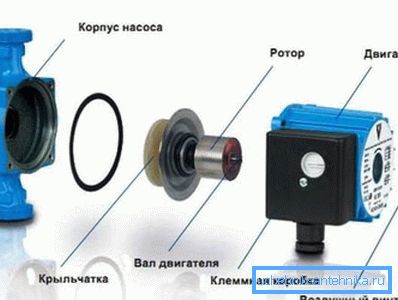

Neredeyse tüm ısıtma sirkülatörleri özel evlerde kullanılır - ıslak rotorlu. Aslında, bu, sadece elektrik motorunun rotorunun, yatakların aşırı ısısının ve yağlanmasının giderilmesini sağlayan doğrudan soğutucuya batırılması anlamına gelir.

Bu tür cihazların popülaritesi, çok çekici bir özellik setine bağlıdır:

• Neredeyse sessizler.
• Bakım gerektirmezler (yatakların yağlanması ve temizlenmesi, salmastralar, vb.).
• Termal korumaları ek otomatik cihazlara bağlı değildir: Devredeki soğutucu akışkanın varlığı ile sağlanır.
• Kural olarak, ıslak rotorlu ısıtma sistemleri için dolaşım pompaları, kademeli veya sürekli değişken devirlerle birkaç çalışma moduna sahiptir.

Okuyucunun bu sınıftaki cihazlarının tek taraflı bir değerlendirmesini yapmamak için, balın variline bir katran katran katmak gerekir.

1. Soğutma sıvısı bulunan yatak yağlama sistemi sayesinde, pompalar bileşime ve saflığa çok duyarlıdır.. Kum ve ölçek varlığı kabul edilemez.

Bu arada: problem, cihazın önünde kaba bir filtre takılarak tamamen çözülür.

1. Bu sınıfa dahil olarak, ısıtma için sirkülasyon pompası sadece yatay bir şaft ile monte edilir.

Kuru rotor

Kuru rotorla ısıtmak için bir dairesel pompa da genellikle bir motorlu bir ortak şaft üzerinde bir pervane; bununla birlikte, motorun rotoru havada döner.

Bu nedenle birimlerin özellikleri:

• Gürültü seviyesi ortalamanın üzerindedir. Gürültü, her şeyden önce, elektrik motorunu soğutan fanın ayrı bir pervanesi tarafından yaratılır.
• Termal koruma ayrı bir röle sağlar. Sonuç, arızaları sırasında statorun dönüşler arası direncini ihlal eden sık sık aşırı ısınmadır.
• Pompa bakım gerektirir (en azından - yatakların ve salmastra bileziğinin yağlanması).
• Motor gövdesi aşağıya monte edilemez - çünkü motor gövdesi sıkı değildir ve şaftta sızıntı kısa devreye neden olur.
• Ek olarak, bu tür cihazlar genellikle tek hızlıdır.

Kuru bir rotorun çok hoş olmayan özelliklerle kullanılmasının faydaları nelerdir? Soğutma sıvısının (veya başka bir ortamın) keyfi bir kirlenme derecesine sahip olması, bu durum rulmanların ömrünü ve pahalı elektrik motorunu etkilemeyecektir.

Kuru rotorlu cihazlar birkaç ayrı alt kategoridir.

konsol

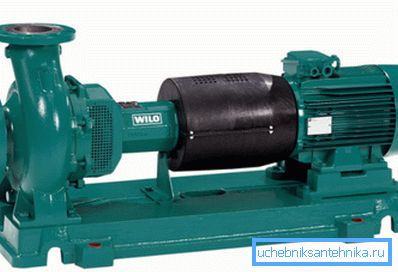

Bu sınıf öncelikli olarak ısıtma için endüstriyel sirkülasyon pompaları içerir. Bunların başlıca özelliği, motorun ve pervanenin, bağımsız bir değiştirme olanağı ile ortak bir platformda (konsol) kurulmasıdır; bu nedenle, farklı güç ve boyutlardaki motorlar tek bir pervane ile çalışabilir - kurulum sırasında hizalamayı korumak için yeterlidir.

Not: Pervane, motor rotoru ile aynı helezonda oturmuyor. Genellikle flanşlarla bağlanırlar.

Bu cihaz sınıfını kurarken, birkaç incelik bilmeniz yararlı olur.

• Isıtma için güçlü endüstriyel sirkülasyon pompaları, binanın temeli ile bağlantılı olmayan ayrı bir temel üzerine monte edilir.
• Küçük eksenel sapmaları ortadan kaldırmak için, motor ile pompa mili arasındaki bağlantının flanşları sıkıca cıvatalarla değil, takviyeli lastik parçalarıyla (örneğin bir konveyör bandı) birbirine sıkıca birleştirilmez.

blok

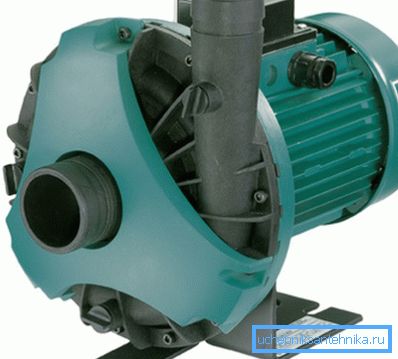

Önceki konstrüksiyonun aksine, bir blok pompasında, pervane, motorla ortak bir şaft üzerinde durmaktadır. Pompa sadece bir tip motorla çalışır.

Inline

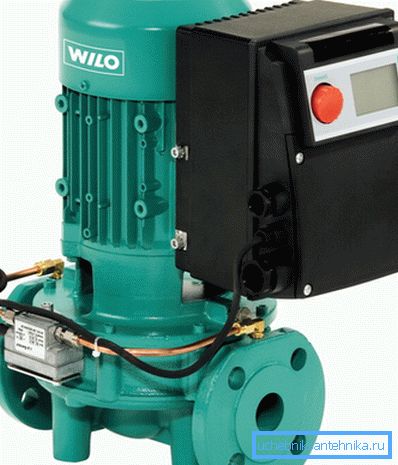

Isıtma sistemindeki bu sirkülasyon pompası, giriş ve çıkış bağlantılarının aynı eksende olması bakımından farklıdır; bu da, flanşlar arasında (in-in, line-line) en az bir mesafe olan bir düz boru bölümüne monte edilmesini sağlar.

Parametrelere göre seçim

Bu nedenle, bilinen özelliklere sahip bir ısıtma sistemi (ısıtıcıların sayısı ve tipi, boru çapı, vb.) Monte etmek için kendi ellerimizi yapmak zorundayız.

Cihazın optimum teknik özellikleri nasıl seçilir?

Güç kaynağı

Önemli güçte endüstriyel cihazlar için, 380 volttur; Çoğu hane için - 220. 12 voltluk güç kaynağının tek avantajı, kasaya zarar gelmesi durumunda artırılmış güvenliktir; Bu güvenliğin fiyatı, ek bir dönüştürücü satın alma ve düşük voltajlı kablo tesisatı kurma ihtiyacıdır.

Baş basıncı

Pompalama sirkülasyonlu endüstriyel ısıtma sistemleri, basınç ihtiyacını belirlemek için karmaşık hidrolik hesaplamalar gerektiriyorsa, evler ve daireler ile her şey basittir: herhangi bir makul uzunluktaki devrenin hidrolik direnci, bu karakteristiğin minimum değerine uyan 2 metreyi geçmez.

Pompa etiketinde, oluşturduğu basıncın bir belirtisini nerede bulabilirim?

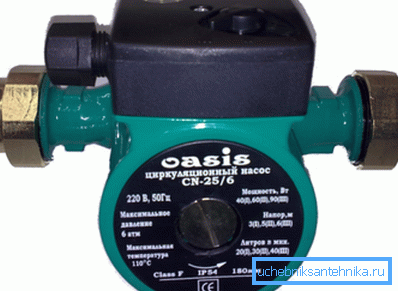

Kural olarak, adın yakınındaki bir yerde bir tire ile ayrılmış iki grup numara vardır (örneğin, 25-40). Bu etiketlemede:

verimlilik

İki şekilde seçilebilir. Bunların en basiti, ısıtma sisteminin toplam hacmini belirlemek ve üç ile çarpmaktır.

Bir kez daha: pompa, soğutucu akışkanın tüm hacmini saatte üç kez sürmelidir. Şiddetli donlarda daha yavaş bir dolaşımda, devrenin başlangıcı ile bitişi arasındaki sıcaklık farkı çok büyük olacaktır.

Bir ısıtma sisteminin toplam ısı çıkışının performansını tahmin etme yöntemi biraz daha karmaşıktır.

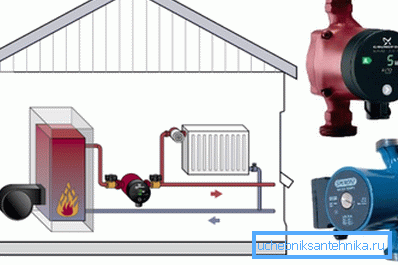

Hesaplama formülü G = Q / (1.163 * Dt) olup, burada:

• G - metreküplerde üretkenlik;
• Q, ısı kaynağının gücü veya kilovatlardaki ayrı bir devrenin termal gücüdür.

• 1.163 suyun ısı kapasitesidir (sabit);
• Dt akış ve geri dönüş arasındaki sıcaklık farkıdır (normal değer 20 derecedir).

Böylece, 16 KW ve 20 derecelik bir sıcaklık delta kapasiteli bir kazan için, 16 / (1.163 * 20) = 0.7 m3 / saat'lik bir çıktı optimaldir.

montaj

Kendi elinizle ısıtma sistemleri için sirkülasyon pompaları kurmak ne kadar zor?

Genel olarak, burada birkaç incelik var.

• Topraklanmış bir prizden güç bağlantısı şiddetle önerilir.
• Soğutucu boyunca pompanın önüne kaba bir filtre yerleştirilir.
• Pompanın montajının her iki tarafında ve ısıtma vanasındaki filtre yerleştirilir - vana veya kapak valfı.

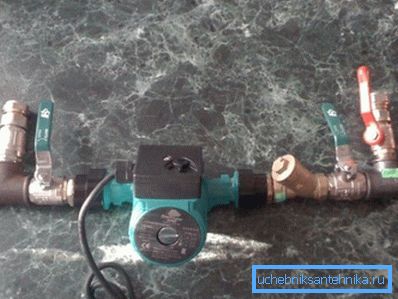

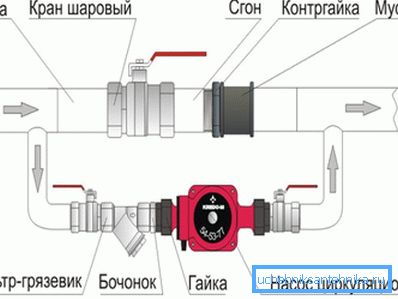

• Pompa bir yerçekimi sistemine yerleştirilirse ve gelecekte doğal dolaşımla kullanılması gerekiyorsa, kılavuz çekme noktaları arasında bir baypas kalır. Mutlaka bir çek valf (daha iyi - top) ile birlikte verilir.

Faydalı: Eğer pompa çalışırken, ısıtma sisteminde sirkülasyon yoksa, bu büyük olasılıkla ele geçirilen bir çek valf anlamına gelir. Soğutucu, baypas boyunca küçük bir daire içinde dolaşmaya başlar.

Sonuç

Tutulan bu ısıtma ekipmanı ile (biraz yüzeysel olsa da) tanıdıklarımızı değerlendireceğiz.

Her zaman olduğu gibi, ekli video okuyucuya ek materyaller sunacak. İyi şanslar!
