Isıtma için üç yollu vana: amaç, cihaz, uygulamanın

Isıtma sistemlerinin montajı için çeşitli kapatma ve kontrol vanaları kullanılır ve sıhhi tesisat ekipmanlarını kendi ellerinizle birleştirmek için bunu anlamak gerekir. Bu tip vanaların en işlevsel tiplerinden birini - üç yollu bir vana - düşünmek istiyoruz.

Multiport Vinçler

cihaz

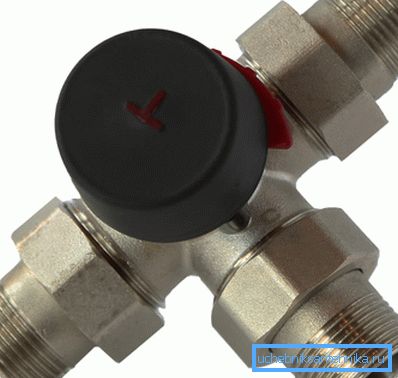

Üç yollu valf, kilitleme ve ayarlama mekanizması ile boruların T şeklinde bir dallanmasıdır. Cihazın iki girişi ve bir çıkışı vardır ve bunu tersine çevirirseniz - bir giriş ve iki çıkış.

Giriş girişleri A ve B harfleriyle ve çıktı - AB ile gösterilir.

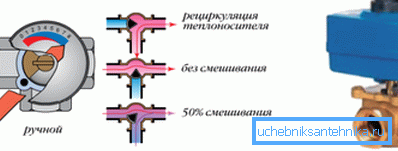

Kilitleme mekanizması üç pozisyona sahiptir (üç dönüş):

1. Birinci pozisyonda su, A girişine girer ve giriş B tamamen bloke edilirken, AB çıkışından dışarı akar;
2. İkinci pozisyonda su, giriş B'den çıkış AB'ye hareket eder ve giriş A tamamen bloke edilir;

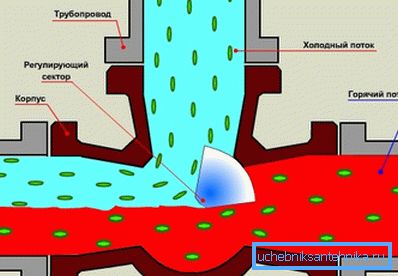

3. Üçüncü konumda, su A ve B girişlerine akar ve AB çıkışında iki akışın bir karışımını alırız.

Dikkat edin! Listelenen hükümler, modellerin ayarlanması için adildir. Sadece geçiş akışları için tasarlanan ürünler üçüncü bir konuma sahip değildir.

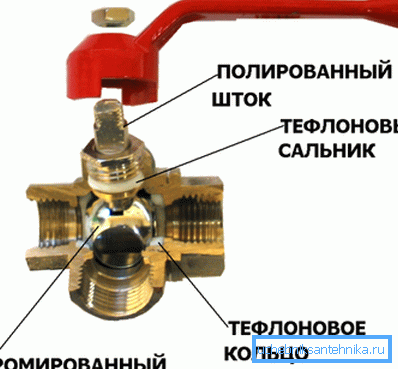

Kilitleme mekanizması çeşitli şekillerde düzenlenebilir:

• KÜRESEL. Kanallardan birini örtüştürerek konuları değiştirmek için tasarlanmıştır. Ayarlamak kötüdür;
• döner. Kanalın düzgünce açılmasına ve kapanmasına izin verdiği için ayar için kullanılır;

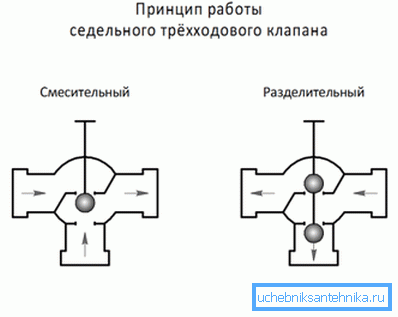

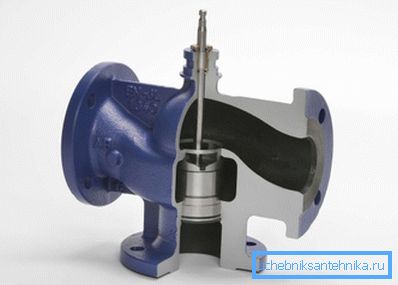

• eyer. Hem kilitleme hem de ayarlama tasarımına sahip olabilir.

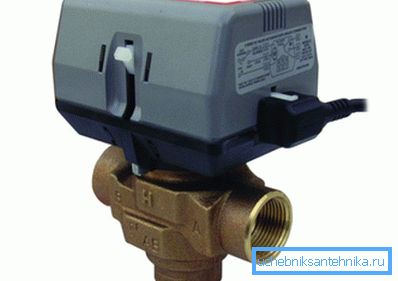

Mekanizma, ya elle bir sap (el çarkı) kullanılarak ya da bir elektrikli tahrik vasıtasıyla kontrol edilir. Servolarla donatılmış ürünler otomatik kontrollü sistemlere kurulabilir.

Dikkat edin! Böylesine önemli bir işlevselliğe ve belirli bir vazgeçilmezliğe rağmen, cihazın tasarımı oldukça basittir ve bu nedenle fiyatı düşüktür.

Amaç ve işlevler

Üç yollu vana üç işlevi gerçekleştirebilir:

1. Karıştırma soğutma suyu akışı. Akış sıcaklığını düşük sıcaklık devrelerine düşürmek veya radyatörlerin gücünü kazanın çalışmasını değiştirmeden ayarlamak için besleme akışına besleme akışının karıştırılması gerektiğinde kullanılır;
2. Bir akışı iki kanala ayırmak. Isıtılmış soğutucuyu sıcak su sistemine veya depolama tankına, kazana vb.
3. Soğutma sıvısının yönünü değiştirmek. Aynı sistemde birkaç cihaz birlikte çalıştığı ve devri deşarj moduna geçirmek için kullanılır.

En yaygın durumlardan birini düşünün: ısıtma kazanı radyatör kablolarına ve ısıtmalı zemin toplayıcısına bağlanır. Bilindiği gibi, radyatörler için ısı taşıyıcı yaklaşık 70 - 95 derece arasında bir sıcaklığa sahipken, bir sıcak zemin sistemi için ısı taşıyıcı 40 - 50 derecenin üzerinde ısınmamalıdır.

Soğutucunun sıcaklığını düşürürsek, radyatörler normal çalışmayacak ve ev soğuyacak. Sıcak yerde kaynar su servisi yaparsak, zeminde yürümenin tatsızlığı olacaktır. Ne yapmalıyız?

Üç yollu vananın kullanışlı olduğu yer burası. Geri dönüş boru hattı, karıştırma moduna ayarlanan üç yollu bir vana ile bir sıcak zemin baypas toplayıcısına beslemeyle birleştirilir.

Sonuç olarak, dönüş akışından gelen soğuk bir akış sıcak su akışına karıştırılır ve ortaya çıkan jetin sıcaklığının, ihtiyacımız olan 40 ila 50 dereceye kadar ortalaması alınır. İstenirse, klapenin konumunu ayarlayarak, zeminin dış hatlarındaki sıcaklığı artırabilir veya azaltabilirsiniz.

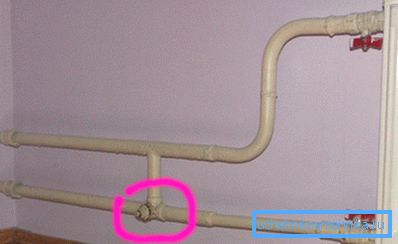

Diğer bir örnek de, radyatörün bypass yoluyla aynı şekilde bağlanmasıdır. Musluk karıştırma pozisyonunda olduğunda, radyatörün sıcaklığı kazandan akan soğutucu akışkanın sıcaklığından daha düşük olurken, diğer cihazlar daha az soğutulmuş su alır.

Kolu değiştirir ve baypası kapatırsak, radyatör tam kapasitede çalışacaktır. Cihazı kapatmamız gerekirse, valfi sadece kapama dönüşü ve açık baypas moduna geçiririz ve radyatör girişindeki stop vanasını kapatırız. Bundan sonra, soğutucu bu pilin etrafında dolaşır.

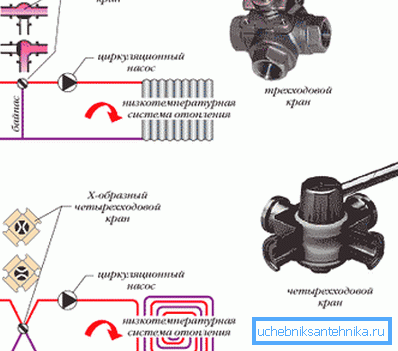

  Dikkat edin! Baypas gerektirmeyen dört yollu bir valf kullanmak mümkündür.

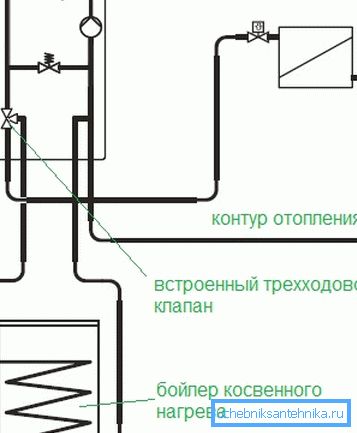

Son olarak, talimat, ısıtma ve sıcak su tedariki için su beslemeli, paralel işletme kazanları, bir kazan ve bir dolaylı ısıtma kazanı olan çok-devreli sistemlerde çok-yollu bir valfın kullanılmasına izin verir. Cihazlar, çeşitli ünitelerin ve devrelerin ortak çalışmasını sağlayarak akışları ayırmaya ve sıcaklıklarını düzenlemeye izin verir.

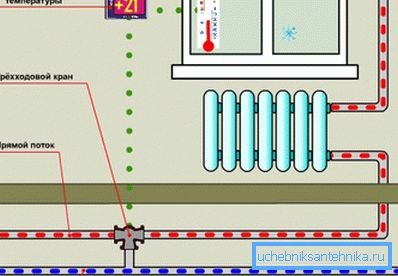

Dikkat edin! Servo sürücülü bir valf bir termostata bağlıysa, o zaman oda sıcaklığı düştüğünde, kontrolör motora bir komut verecektir ve baypası kapatacaktır. İstenen değere ulaşıldığında, cihaz tekrar karıştırma moduna geri döner.

Sonuç

Üç yollu vanalar, ısıtma sistemlerinin devrelerinde akış yönlerinin karıştırılmasına, ayrılmasına ve değiştirilmesine izin verir. Video, etkinliklerini ve işlevlerini görsel olarak doğrulamanıza yardımcı olacaktır.
