Isıtma kapağı pişirme fırınının verimini artıracaktır.

Metal pişirme ve ısıtma-pişirme ocaklarının hiç şüphesiz avantajı vardır - kompaktlık. Böyle bir ünite evinizde veya kır evinizde fazla yer kaplamaz. Çelik ve dökme demir ocakların verimliliğini arttırmak için bir tuğla ısıtma kalkanı kullanılır.

Metal pişirme ocaklarının dezavantajları ve nasıl düzeltileceği

1. Metal sobaların kompakt boyutları bir dezavantaja sahiptir - çok küçük bir hava ısı değişim yüzeyi.

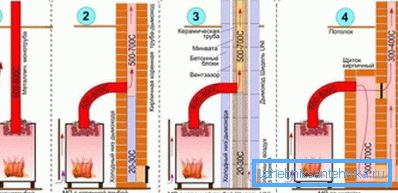

2. Ek olarak, yanıcı gaz ürünleri çok yüksek bir sıcaklığa sahiptir - + 300 ° derece ve üzeri. Bu nedenle, yangın güvenliği hakkında düşünmek ve bacayı yalıtmak zorundayız.
3. Bilindiği gibi, sobaların verimi, yanma israfının ters sıcaklığı ile orantılıdır. Pişirmek için, pişirme üniteleri üretilen tüm termal enerjiden uzaktır.
4. Ek olarak, bu tür fırınlar genellikle kısa baca kanallarına sahiptir. Bu nedenle, biraz ısı emilirler.

Dikkat edin! Tüm bu nedenlerle, talimatlar, yanma ürünlerinin atmosfere salındığı, ünitelerin maksimum ısı kaybının bacaya düştüğünü not eder. Yani, kullanılmış yakıt pişirme ocaklarından gelen ısının büyük bir yüzdesi, "sokağı ısıtmak" için harcar.

1. Bu tür ısı kayıpları herhangi bir bakış açısından irrasyoneldir. Onları en aza indirmeye ihtiyaç vardır. Bir fırının enerji kaybını azaltmanın en yaygın yollarından biri, üniteyi kendi ellerinizle bir ısıtma kalkanı ile donatmaktır.

Cihaz nedir

1. Flep, içinde, gelişmiş bir baca sistemi bulunan fırına bağlı küçük bir tuğla duvardır..
2. Bu tür cihazlar neredeyse hiçbir zaman bir ateş kutusu ile yapılmaz.. Sobadan çıkan gazlar nedeniyle kalkan ısıtılır. Yapısal olarak, duvar çevreye çok fazla ısı atmaz.

1. Daha karmaşık ve kullanışlı tasarımlar var, fiyatı daha yüksek. Küçük fırınları ile donatılmıştır. Bunlar, pişirme plakasından bağımsız olarak yapılabilir ve örneğin şömineli ocaklara bağlanabilir.
2. Tuğla iyi termal iletkenliğe sahiptir ve en önemlisi - yüksek ısı kapasitesi. Soba veya yemek pişirirken ısıtmak, odaya birkaç saat ısı verir. Böylece bir tuğla sobasının bir analogunu alabilirsiniz. Sadece daha basit yapıcı ve daha az para için.

Dikkat edin! Bir bekçi ile ısıtma ve pişirme fırını, 7/14 kW'lık bir termal güce sahip olabilir. Yakıt yandığında, uzun süre duvar, çevreye yaklaşık 1 kW ısı verir. Odayı bağımsız olarak ısıtmak için bu yeterli değildir, ancak çabuk kurulamamak için yeterli enerji vardır.

Cihazların konstrüksiyonları

Isıtma plakalarının tasarımları iki geniş kategoriye ayrılır: kalın veya ince duvarlı olabilirler.

Duvar kalınlığı hakkında

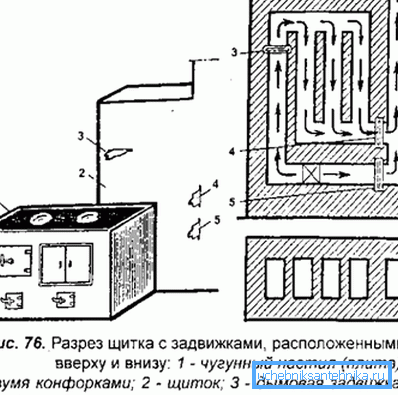

1. Kalın duvarlı plakalar yarım tuğlaya serilir. Önceden ısıtılmış olmalılar. Isıtma flaplı bir pişirme ocağı sürekli kullanıldığında, böyle bir cihaz tavsiye edilir. Diğer şeylerin yanı sıra - kalın duvarlı yapılar yangın güvenliği açısından tercih edilir.

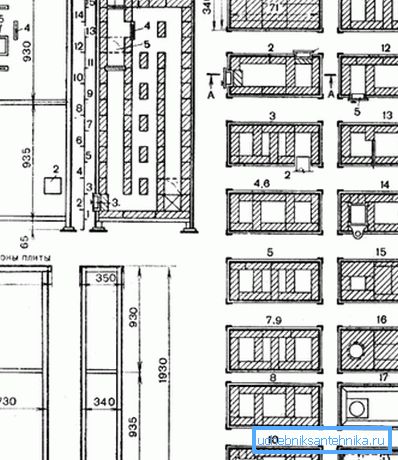

2. İnce duvarlı kanatların ısıtılması, bir tuğlanın çeyreğine yerleştirilir. Yangından korunma gereksinimlerini karşılamak için, bu tür yapılar genellikle metal kapaklarla kaplıdır.
3. Duvarların yüzeyi sıva ile sıvalı, fayanslarla döşenebilir ya da bitirmeden bırakılan ek yerlerini bitirebilir. Döşeme sırasında fırın muhafazasını bir ısıtma görevlisi ile değiştirmek gerekir.

1. Cihazlar iki çalışma modunda çalışabilir - kış ve yaz. Bunlardan birincisi, tasarım kısmen, kısmen de ısıtır.

Dikkat edin! Isıtma kalkanı döşendiğinde, onlara daha fazla yangın koruma gereksinimleri uygulanır. Örneğin, cihaz mutlaka ayrı bir temelde yapılmalıdır. Su geçirmez olmalı.

Tercih etmek için ne debriyaj

Birkaç tavsiyeyi dikkate alarak ısıtma plakalarını kendi elleriyle döşeme.

1. Yarı tuğlada daha rasyonel yapı. İnce duvarlı yapılar daha hızlı ısıtılır ve hızlıca soğutulur.
2. Döşeme mi? Ek olarak, tuğlalar artan yangın güvenliği önlemlerine uyulmasını gerektirir. Bu nedenle, bu tür kalkanları bir çelik mahfazaya almak arzu edilir.
3. Egzoz yakma ürünlerinin sıcaklığı + 100 ° 'den az olmamalıdır. Aksi takdirde, fırındaki çekiş önemli ölçüde düşebilir ve yoğuşma elemanları üzerine yerleşmeye başlayacaktır.
4. Tüm fırın bacalarında olduğu gibi, vanalarda ayar için valfler kullanılmalıdır. Aksi takdirde, soğuk havalarda, odalarda sıcaklık çok hızlı bir şekilde düşecektir.
5. Isıtma kalkanının sırası sıradan kırmızı tuğlalardan yapılır. Sarhoş olmalı, yalıtım için gerekli olan malzemedeki boşluk, ama bu durumda, herhangi bir şeye.
6. Duvarcılık için fırın kil harcı kullanmak gerekir. Çimento-kum karışımı yüksek sıcaklığa dayanıklı değildir.

Çalışma planları

Çalışma prensibine göre, iki tip cihaz ayırt edilir.

Kanal kalkanları

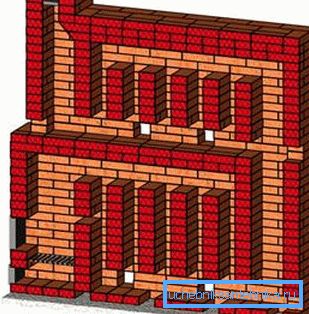

1. Bu cihazın içinde aynı bölüme sahip bacaların bir çeşit labirenti var.
2. Bu tür ısıtma plakaları yerleştirildiğinde, hem yatay hem de dikey bölmelere sahip olabilirler.
3. Yanma ürünlerinin duvarlarına termal enerji, kanalların tüm uzunluğu boyunca düzgün hareket etme sürecini sağlar.
4. Kanal tipi cihazlarda köprüler genellikle bacayı atlar. Bölmeler tarafından çitle çevrilirler. Yaz döneminde ocakta odanın ısıtılmaması gerekmektedir.

Fırınlarda şömineler gereksizdir, çünkü daha fazla ısı transferi için kalkanlarla donatılmıştır. Örneğin, Bavyera için (14 kW'lık termal güç) güçlü bir metal ünite için cihaz, böyle bir jumper olmadan yapılmamalıdır. (Ayrıca şömineler için biyoyakıt makalesine bakın: özellikler.)

Bell cihazları

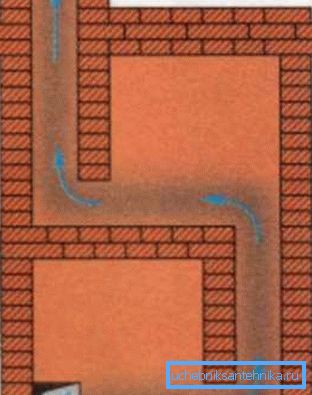

Kolpak tipi ısıtma kalkanı bacalar ile birbirine bağlanan bir veya birkaç boşluktan oluşur. Tüm kapaklarda kanalın çıkışı ve girişi, düzleminin üst kısmının çok altındadır.

Bu neden gerekli? Isıtılmış hava ve fırın gazları daima yukarı doğru akar. Kapağa giren gazlar, soğumadan önce gazlar orada olacak. Isılarından vazgeçtikleri zaman, bunlar ısıtılmış yanma ürünlerinin yeni bir kısmı ile değiştirilecek ve bacadan sokağa akacaklardır.

Dikkat edin! İki kanatlı kalkanın atık ürünlerden tek kanatlı muadillerinden daha fazla ısı alacağı akılda tutulmalıdır. Maliyetleri aynı, çünkü Malzeme maliyetleri eşdeğerdir.

Devre levhasının uygulanmasının özellikleri

1. Dikdörtgen cihazlara ek olarak, odada yeterli alan yoksa, genellikle bir köşe kalkanı bulunmaktadır. Bu tasarımın, daha büyük ısı değişim alanı nedeniyle faydalı bir hacim kazandırdığı gerçeğine ek olarak, daha fazla enerji verir.

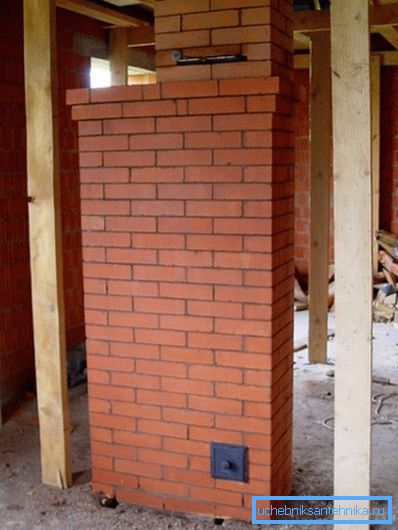

2. Kapağı ayrı bir ocakla donatırsanız, ocaktaki ek bir parçadan tam teşekküllü bir ısıtma ekipmanına dönüştürülür.
3. Pişirme sobasını eritmek için gereksiz yere yakıt almak için kendi yakıt odasına ihtiyaç vardır. (Ayrıca bakınız yakacak odun ile özel bir ev ısıtma: özellikler.)

Sonuç

Kendi ellerinizle bir ısıtma kalkanı yapmak, odadaki geliştirilmiş ısı değişimi sayesinde ana ocağın verimliliğini önemli ölçüde artıracaktır.

Makalemizde bulunan videoya göz atın, çok fazla ek bilgi içeriyor.
