Isıtma kayıtları düz borulardan nasıl yapılır? Neye benziyorlar? Bu ısıtıcıların kullanımı ne zaman haklıdır? Son olarak, yazmacın nasıl hesaplanacağı - ısıtma, odanın özelliklerine uygun olmalıdır, değil mi? Bu soruları cevaplamaya çalışalım.

Nedir o

Basit olarak, bir ısıtma yazmacısı, soğutucunun içinden dolaştığı bir veya birkaç büyük çaplı borudır. Borular köprülerle birbirine bağlanır ve besleme borularını sirkülasyonun ısıtıcı boyunca gerçekleşeceği şekilde bağlamak için bağlantılarla sağlanır.

Sicilleri hangi işaretlerle ısıtabiliriz?

malzemeler

Onların seçimi çok büyük değil:

• Kendinden yapılmış tasarımlar çoğunlukla siyah çelikten yapılır. Borular, linteller ve dalların bağlanması yöntemi - kaynak.

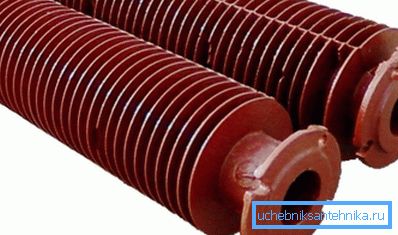

• Endüstriyel kayıtlar, yüzgeçli dökme demir borulardan monte edilebilir. Montaj için paronit contalı flanşlı eklemler kullanılır. Isıtma sistemine ek olarak, dökme demir kütükler genellikle ısı eşanjörleri rolünü oynarlar, kazan dairelerindeki ve çeşitli endüstrilerde yanma ürünlerinden ısıyı çıkarırlar.

Yararlı: Su ısıtmasında paronit yokluğunda, contalar ile değiştirilebilir, araba odasından el ile kesilir. Ancak, endüstriyel tesislerin aşırı derecede ısıtılmış buharla ısıtılması durumunda, tam olarak paronit aramak gerekir: 200-400 derece sıcaklıklarda sıradan kauçuk hızla parçalanmaya başlar.

yönlendirme

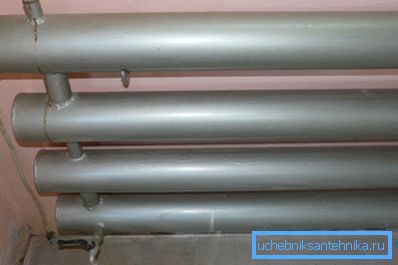

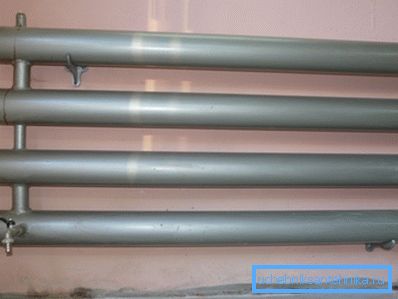

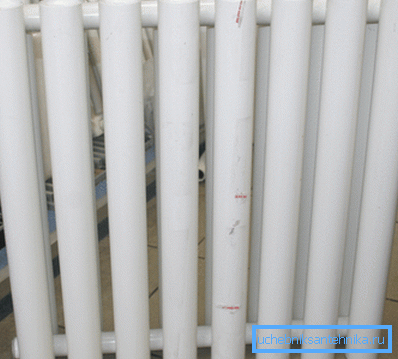

Tipik bir endüstriyel ısıtma sicili yatay yönlendirilmiş bir borudur. Ancak, konut binaları için boru şeklindeki çelik ısıtma radyatörleri genellikle dikeydir.

Aynı genel boyutlar ve aynı yüzey alanı ile, ısıtma yazmaçlarının ısı çıkışı boruların yönüne bağlı değildir.

Ürünlerin çoğunluğunun yatay yönü, oldukça sıradan nedenlerle bağlantılıdır:

1. Pencerenin önünde bir ısı perdesi yaratmak için, ısıtıcı tam altında bulunmalıdır, bu da iyi tanımlanmış bir uzunluk ve yükseklik oranı anlamına gelir.
2. Yatay borulardan düşük ve uzun süreli bir kayıt yapmak çok daha basittir.

jumper

Jumper'ların şekli ve boyutu, kesitsel ve S-şekline ayrılmıştır.

Kısaca ilk kategorinin bir kaydının yapılması için talimatlar şuna benzer:

1. Büyük çaplı borular aynı uzunlukta segmentlere kesilir.
2. Uçları 3-4 milimetre kalınlığında çelik sacdan kesilmiş disklerle sıkıştı.
3. Lentolar ve nozullar için delikler boruların duvarlarında kesilir, daha sonra bunları yakalar ve kurulduktan sonra kayıt formu haşlanır.
4. Bir tasarım sertliğine izin veren ek, sağır geçiş noktaları.

Bu türden ısıtma yazmaçlarının üretimi caziptir çünkü minimum araç gerektirir: bir Bulgar ve bir kaynak trafosu yeterlidir. Tasarımın sadeliğinin fiyatı, çok sayıda çap geçişinden dolayı cihazın oldukça yüksek bir hidrolik direncidir.

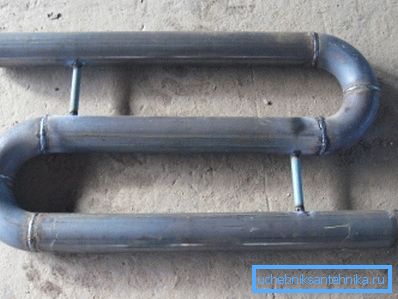

Isıtma için S-şekilli yazmaçlar, sabit jiletlerin sadece rijitlik için gerekli olduğu bir sabit kesitli bobinlerdir. Küçük çaplı borular (50 mm'ye kadar) olan yuvarlak boruların imalatı için boru bükücü kullanılır. Büyük bölümler için hazır musluklar elde etmek gereklidir.

Özel durumlarda

Ayrı ayrı birkaç tasarımdan bahsetmeye değer.

Sürekli kayıt

Geçtiğimiz yüzyılın 50-70'lerinde inşa edilen işletmelerde, seksiyonel veya S-şekilli yazmaçlar yerine, oldukça meraklı bir yapı kullanılır: bir dükkan ya da yardımcı oda, kırılmaz bir boru ile tüm çevre boyunca kirlenir. Şema, duvarların bütün uzunluğu boyunca artan bir sıcak hava akımı ile ısıtılmasını sağladığı için yararlıdır.

Özerk Kayıt

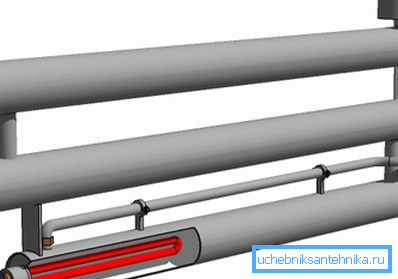

Özerk bir ısıtma cihazı olarak, bir ya da birkaç boru şekilli elektrikli ısıtıcının monte edildiği alt bölümün sonunda bir kayıt genellikle kullanılır.

Cihazın imalatında birkaç incelik var.

• İçindeki jumperlar, her bölümün her iki ucundan yapılır. Bu, soğutucu akışkanın konveksiyonunu sağlar.
• Cihaz açık. Kapasitesinin bir kısmı bir genleşme tankı olarak kullanılır: Soğutucu akışkanı sadece hacmin% 90-95'ini doldurur.
• Bir soğutucu olarak, genellikle kullanılan su değildir, fakat buz çözmekten korkmama izin veren petrol (madencilik veya ucuz mineral).

montaj

Isıtma kayıtlarının kurulumu nedir?

Kaydın en kolay tutturulması, 10-14 mm çapa sahip duvarın içine düzgün bir şekilde takviye edilir.

1. Duvar, alt ve üst bölümlerin yerleştirilmesi gereken birkaç delik seviyesiyle işaretlenmiştir.
2. Delikler, sahip olduğunuz bağlantı parçalarından yarım milimetreden daha az bir çapla delinir.

İpucu: Çapı 11,5 mm olan matkap bulmak neredeyse imkansız olduğundan, delik 10 mm çapında delinebilir ve 11,5 mm metal matkapla genişletilebilir.

1. Yivli oluklu profiller, en az 6-7 cm derinliğe kadar duvarlara sürülür.
2. Onlara ısıtma cihazı asılır.
3. Armatür, eğim bölümü etrafında bükülüyor. Boru parçasının kolunu kullanarak bükme için.
4. Fazla armatürler sahada kesilir; Yaralanmayı önlemek için son bir dosya ile yuvarlanır.

yerleşim

Isıtma kayıtlarının hesaplanması nedir? Uzaktan başlayalım.

Seçerken ısıtıcının hangi teknik özellikleri dikkate alınmalıdır?

• Çalışma basıncı Kaynaklı bir kayıtta, merkezi ısıtma istasyonunun parametrelerini aşar ve herhangi bir su darbesine dayanmasına izin verir.
• Çalışma sıcaklığı Özel bir kısıtlamanın da bulunmadığını tahmin etmek kolaydır.
• Termal güç. Odanın hacmine bağlı olarak seçilir. Isı gücünün olmaması, evde soğuk olacağı anlamına gelir; Aşırı - Bu pencereleri açık tutmak ve taslaklar katlanmak zorunda kalacak.

Isıtma kazanı, bilinen çapta çelik yuvarlak boru için nasıl hesaplanır?

Aşağıdaki formül burada geçerlidir:

Q = Pi * Dn * L * k * Dt, burada:

• Q - kesit ısı akısı watt olarak.
• Pi, 3,1415 olarak alınan sayıdır;
• DN - borunun metre cinsinden dış çapı.
• L - metre cinsinden kesit uzunluğu.
• k 11.63 W / m2 * C olarak alınan çelik borunun ısı iletkenlik katsayısıdır.
• Dt, soğutucu ve odadaki hava arasındaki sıcaklık deliğidir.

Önemli nokta: bu şekilde bir yatay boru için ısı akışı hesaplanır. Tüm bölümler için çok satırlı yazıda, ilk hariç, ek bir 0.9 faktörü kullanılır: bunlar, birinci borudan gelen sıcak havayı yukarı doğru akarlar ve bu da sıcaklık deltasını azaltır.

Satıcı tarafından belirtilen borunun çapını inç cinsinden normal değerlere nasıl hesaplarsınız? İşte boyut eşleştirme tablosu:

Not: Uzaktan kumanda, iç çapa yaklaşır. Harici bir tane elde etmek için, boru duvar kalınlığının iki katını eklemek gerekir.

+ 110 ° C'lik bir dış çapa ve +20 C'lik oda sıcaklığında + 108 C'lik bir dış çapa sahip bir borudan dört sıralı bir yazıcının ısı transferini tahmin edelim.

1. İlk kısımda ısı akısı 3.1415 * 0.108 * 1.2 * 11.63 * (80-20) = 284 watt'tır.
2. Her bir sonraki için 0.9 ile çarpılır. 284 x 0.9 = 255.
3. Toplam değer 284+ (255 * 3) = 1049 watt'tır.

Cihaz değerlendirme

Kayıt hakkında kısa bir değerlendirme yapalım.

• Son derece dayanıklı ve hataya dayanıklıdır.
• Geliştirilmiş yüzgeçlere sahip bölümlerin aksine, tozları temizlemek kolaydır.
• Pratik olarak çamaşırlara ihtiyaç duymaz. Soğutma sıvısı cihaz içinde dolaşırken, hacim boyunca ısınır.
• Görünüş - bir amatör için diyelim. Kayıt odası tam olarak dekore etmiyor.
• Yüzgeçlerin ve düşük ısıl iletkenlik özelliklerinin olmaması nedeniyle, yazıcının ısı çıkışı, aynı genel boyutlardaki bir alüminyum radyatörden önemli ölçüde daha düşüktür.

bulgular

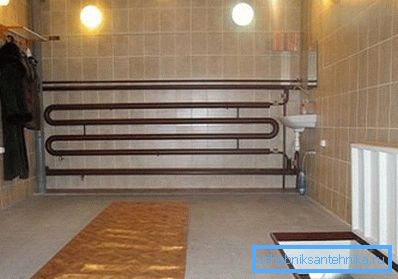

Kayıtlar öncelikle ısıtma garajları, atölyeler ve endüstriyel tesisler için kullanılmalıdır. Bir daire için daha kompakt ve iyi görünümlü alüminyum ve bimetalik ısıtma cihazlarına bakmalısınız.
