Isıtma kazanı boru sistemi şeması: zorunlu ve ek unsurlar

Gerekli elemanlar, kazan ısıtma kayışını içermelidir? Sistem operasyonunun güvenliğini sağlayan nedir? Düşük sıcaklıklı ısıtma nasıl yapılır? Malzememizde bu soruları cevaplamaya çalışacağız.

Gerekli öğeler

Ekipman listesi, ısıtma sisteminin tipine göre belirlenir.

Dolaşım tipi

Cebri sirkülasyon, evde ısıtma sistemi için bir sirkülasyon pompasının varlığına işaret eder.

Tamamlandı:

1. lağım çukuru, pompa akım soğutucusunun önüne monte edilmiş;
2. Bir çift kesme vanaları, karterin temizlenmesine ya da pompanın en az soğutma suyu kaybıyla sökülmesine izin verir.

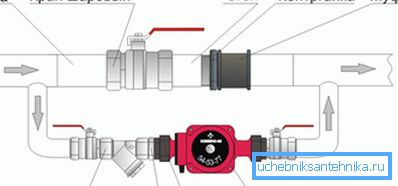

Sistem zorunlu ve doğal sirkülasyonla dönüşümlü olarak çalışıyorsa, doldurma enine kesitine eşit bir kesite sahip kılavuz ekleri arasında bir geçit bulunmalıdır. Pompa çalışması sırasında bypass boyunca suyun ters akışını engelleyen bir bilyeli çek valf veya valf ile donatılmıştır.

Açık ve kapalı sistemler

Açık bir ısıtma sistemi, açık bir ısıtma genleşme tankı aracılığıyla atmosfer ile iletişim kurar.

Birkaç işlevi birleştirir:

• Isıtıldığında soğutma sıvısı hacmindeki artışı telafi eder.
• İçinde zorlanan havanın çıkarılmasına hizmet eder.
• Çalışma sırasında buharlaşan veya kaynatılan sistem yerine su eklemeyi sağlar.

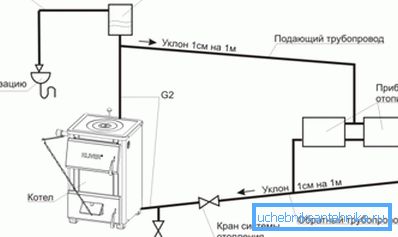

Not: Açık bir tank daima konturun tepesine monte edilir. Dökme, soğutma sıvısının doğal akımını sağlayacak ve havanın yukarı doğru çekilmesine izin verecek şekilde tanktan sabit bir eğime sahip olmalıdır.

Ayrıca, katı yakıtlı kazanların doğal dolaşım sistemlerine bağlanma şeması, hızlandırıcı bir toplayıcıyı (kazanı bir genleşme tankı ile birleştiren dikey şişeleme bölümünü) içerir.

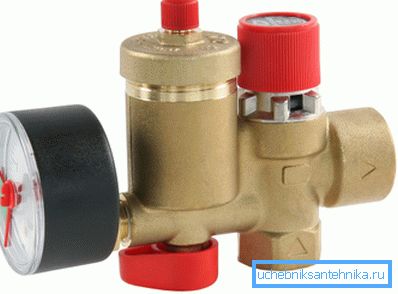

Kapalı bir sistemde, açık genleşme tankı tarafından gerçekleştirilen fonksiyonlar çeşitli cihazlara atanır.

Sistemi kendi ellerinizle kurarken, birkaç incelik bilmek de faydalidir.

• Genleşme tankı, devredeki herhangi bir noktaya monte edilebilir; Bununla birlikte, soğutucu akışının minimum türbülans içerdiği bir yeri seçmek daha iyidir. Örneğin, pompanın önünde, ondan yaklaşık 10 çap doldurma.
• Depo nozulunu kurmak tavsiye edilir. Talimatın nedeni nedir? Bu durumda, soğutma sıvısının olması gereken zarın diğer tarafındaki tankta hava kalmaması garantilidir.
• Deponun hacmi, sistemdeki soğutucu akışkanın toplam hacminin yaklaşık% 10'u kadar alınır. Miktarını hesaplamanın en basit yolu devreyi suyla doldurmak ve herhangi bir ölçüm tabağına boşaltmaktır.
• Sistemde birden fazla membran tankı varsa, bunların hacmi toplanır.
• Çalışma sırasında emniyet vanasının sürekli çalışması, genleşme deposunun çok küçük olduğunu gösterir.
• Havalandırma menfezinin mevcudiyetine bakılmaksızın, ısıtma sisteminin üst noktaları (üst radyatör tapaları, bunlar arasındaki jumperlar, vb.) Havalandırma ile tamamlanır. Onların rolü Mayevsky'nin muslukları, sıradan vanalar veya su muslukları gibi davranabilir.

Kazanın içi ve dışı

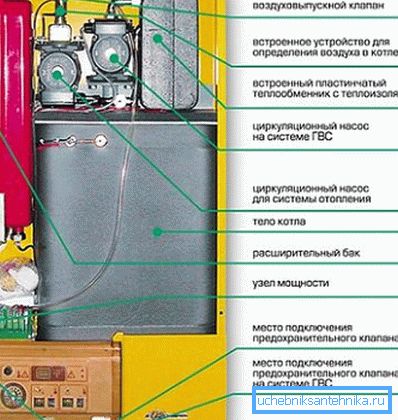

Çoğu zaman, ısıtma boruları şemaları yukarıda açıklananlardan önemli ölçüde farklılık gösterebilir. Gerçek şu ki, birçok ısıtma cihazı kendi sirkülasyon pompaları, bir emniyet grubu ve genellikle bir genleşme tankı ile donatılmıştır.

Bu konfigürasyonda, duvar ısıtma kazanı borularının şeması, özünde, onu kesen birkaç kanal, kanalizasyon sistemine deşarj ve devrenin doldurulması için soğuk su sistemi ile bir jumper içerir.

Ek elemanlar

Kazan çemberinde başka neler bulunabilir?

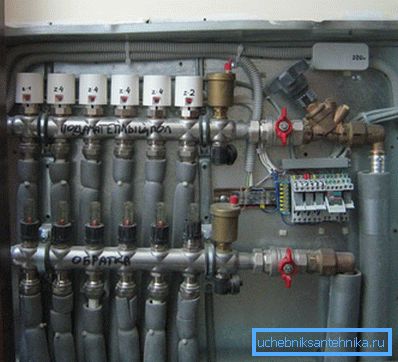

toplayıcı

Bir manifold veya tarak, birkaç ısıtma cihazının veya bağımsız devrenin paralel bağlantısı için basit olmayan bir cihazdır. Toplayıcılar tedarik ve dönüş boru hatlarına monte edilir. Her bir çift musluk bir kesme vanası ve ayar için bir gaz kelebeği ile donatılmıştır.

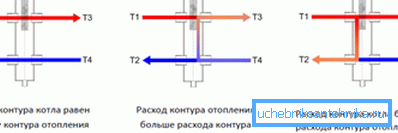

Hidro Ok

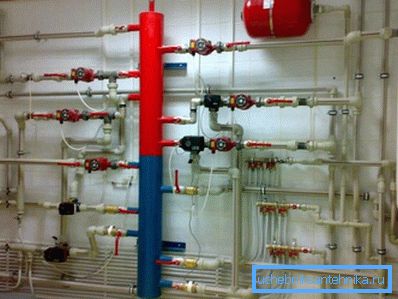

Bir tür rezervuardır ve sadece önemli iç hacimlerde temelden farklıdır. Hidrolik iğne, besleme ve dönüş hatlarına bağlanır.

Toplam hacimdeki akışların ayrılması, soğutucunun akış ve dönüş akışı arasında yeniden dağılmasına izin verir; ayrıca: ilave dallar vasıtasıyla, her iki diş arasında ara sıcaklıkları olan suyu seçmek mümkündür.

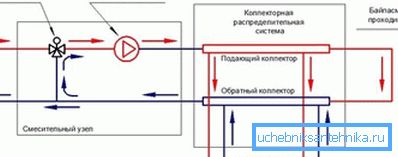

Üç yollu vana

Bu, ya kontrollü bir vanaya sahip bir tişörtdür, ya da aşağıdakilerden biri prensibine göre çalışır: ya da doğrudan boru hattından soğutucu akışını açmanıza izin verir, geri dönüşten su akışını azaltır ve bunun tersi de geçerlidir. Ne için kullanılır? Her şeyden önce - düşük sıcaklık konturlarının organizasyonu için.

Gerçek bir katı yakıt kazanı için dönüş borusunun sıcaklığı 50 ° C'nin altında olması son derece arzu edilmez: Isı değiştiricinin aşırı soğutmasının fiyatı, üzerinde yoğunlaşmanın oluşması ve servis ömrünü önemli ölçüde azaltmasıdır. Normal modda çalışırken, 75/55 C'lik besleme ve dönüş sıcaklıklarında, ısıtılmış zemine güç vermek için ayrı bir sirkülasyon pompası olan bir devre oluşturulur.

Bu devrenin geri dönüş suyunun bir kısmı geri dönüştürülür; Aynı zamanda, üç yollu valf, ısı taşıyıcısının sıcaklığına bağlı olarak, kazandan daha fazla sıcak su harcar. Bir kural olarak, katı yakıtlı bir ısıtma kazanı bağlamak için böyle bir şema, sıcaklık kontrolünden sorumlu olan bir termostatik kafa içerir.

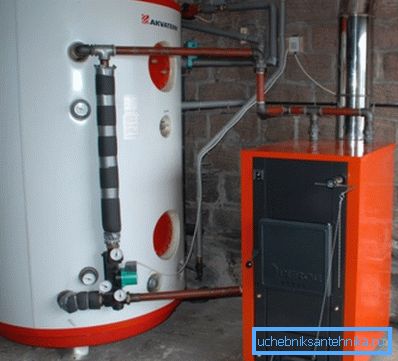

Isı akümülatör

Bu ad altında, önemli hacimde termal olarak yalıtılmış bir su deposu gizlenir. Çok miktarda termal enerji depolamanızı ve yavaş yavaş ısıtma cihazlarına vermenizi sağlar.

Isı akümülatörü, katı yakıtlı kazanları kullanırken radyatörlerin sıcaklığını sabitlemek için yararlıdır; Genellikle, daha ucuz bir elektrik tarifesi yürürlüğe girdiğinde, sadece geceleri çalışan elektrikli ısıtma kazanı borularını da içerir.

Sonuç

Okuyucuya sunulan bilgilerin kendi ısıtma sisteminin tasarımı ve inşasında kendisine yardımcı olacağını umuyoruz. Her zaman olduğu gibi, ekli video ek tematik materyaller içerir. İyi şanslar!
