Isıtma kazanı nasıl bağlanır

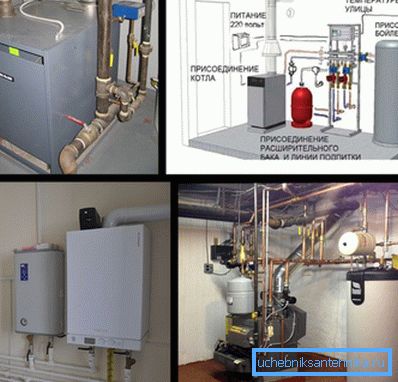

Bir kazan, odadaki ısıyı size sağlayamaz, bunun için çember haline getirilmesi gerekir. Daha sonra, üretilen ısı, boru hatlarını ısıtma cihazlarına akabilir ve bu da odaların atmosferine bırakacaktır. Çemberleme şemasının, sistemde kullanılan ısıtma kazanı tipine, kurulumuna ve ek ekipmanın mevcudiyetine bağlı olarak farklı olabileceğine dikkat edilmelidir. Bu nedenle, evrensel bir seçenek olmadığını unutmayın.

Boru seçimi

Her malzemenin performansını etkileyen kendi özellikleri vardır. Kazan dairesini bağlamak için borular seçerken, ısı yalıtım özelliklerine, kurulum sırasında ortaya çıkabilecek zorluklara ve ürünlerin fiyatının sizin için uygun olup olmadığına dikkat edin.

En popüler çözümleri düşünün:

Katı yakıt kazanı

Ekipmanın tasarımı ve çalışma prensibi, ısıtma sistemine olan bağlantıyı etkiler. Katı yakıt ve elektrikli kazanın eşzamanlı olarak sarılmasının, çalışmalarını ve performansını etkileyen kendi nüansları olduğu unutulmamalıdır.

Katı yakıtlı kazanın kendi elleriyle nasıl bağlanması gerektiğini daha ayrıntılı olarak ele alalım:

1. Dönüş sıcaklığı "çiğ noktası" veya 55? С altında olamaz. Aksi halde çok miktarda yoğuşma olacaktır. Bu nedenle, zemin katı yakıt çift devreli odun kazanının, polipropilenden çok daha iyi olan bakır ile sarılmasını öneriyoruz. Daha iyi bir termal iletkenliğe sahiptir, bu nedenle yoğuşma miktarını azaltacaktır.

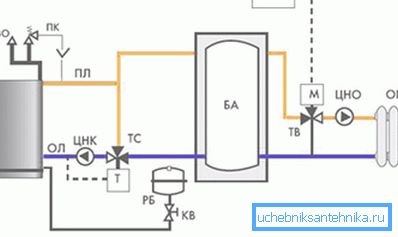

1. Gerekirse, ek ekipman gerektirecek bir şebekeye birkaç kazan bağlayabilirsiniz.. Örneğin, iki odun katı yakıt kazanını bağlarken bir ısı akümülatörüne ihtiyaç olacaktır. Bu şema uzun bir süredir Batı'da kullanılıyor ve bir termos gibi, özel bir tankta fazla ısı biriktirmenizi sağlıyor. Soğutucunun sıcaklığı düştüğünde, ısı tanktan dışarı çıkmaya başlar. Bu durumda, iki valfın - bir termomiks, aşırı ısınmayı önleyen bir ısı taşıyıcı ve bir yıkıcı - sağlanması da gereklidir. Isı akümülatörünün montajı ek maliyetler gerektirse de, sonunda tüm yatırımlar yakıt ekonomisi nedeniyle oldukça hızlı bir şekilde kendileri için ödeme yapacaklardır.

1. Çemberleme için polipropilen borular belirli koşullar altında kullanılabilir.. Örneğin, soğutucu madde her zaman 60 ° C'den daha yüksek bir sıcaklığa sahip olacağından, ısıya dayanıklı ve takviyeli olmalıdırlar. Alüminyum çubuklu, optik elyafla kanıtlanmış ürünler. Aynı zamanda, kurulum talimatları, bakırda olduğu gibi, elektrik yalıtımı ve bir topraklama döngüsü gerektirmez.

Gaz ekipmanları

Bu durumda hazır çözümler yoktur, çünkü her şey su ısıtma ekipmanlarının kullanımının yanı sıra bireysel ısıtma sistemlerinin sayısına bağlıdır.

Aşağıda size uzman tavsiyeleri sunuyoruz:

1. Isıtmalı zemin ve radyatörler. Bu durumda, gaz ısıtma kazanı kesinlikle bir hidrolik iğne veya bir su dağıtım manifoldu kullanılarak bağlanmalıdır. Kombi, soğutucuyu ısıtır ve içine monte edilen sirkülasyon teçhizatı doğrudan doğruya alandan kolektöre doğru basınçlandırır. Okdan sonra her ısıtma devresi için ek sirkülasyon pompaları kullanılır.

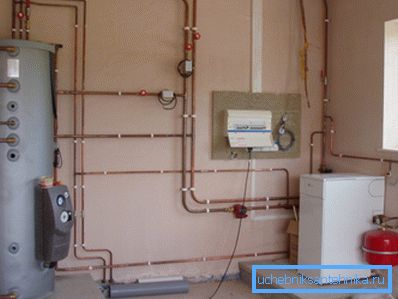

1. Duvar ekipmanının bakır borularla bağlanması boru hattının hesaplanan enine kesitine göre yapılır. Aynı şey polipropilen borular için de geçerlidir. Ancak, 60 m2'lik bir muhafazayı ısıtmak için bir bakır borunun enine kesiti 20 mm ise, polipropilenin çapı 25–32 mm arasında olmalıdır.
2. Biriktirme tankının kurulması bir yeniliktir, ancak şimdiye kadar yaygınlaşmamıştır. Bu durumda, dökme demir ünitelerinin kullanılması durumunda yer gaz kazanını bağlamak için kullanılması tavsiye edilir. Sıcaklıkta keskin bir düşüşten korkarlar ve ısı akümülatörü bu gibi tepeleri yumuşatmayı mümkün kılar.

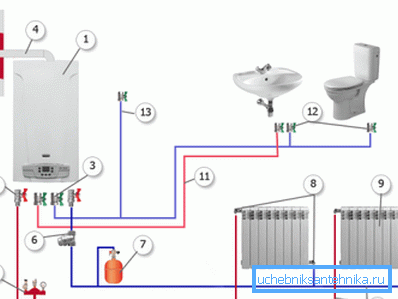

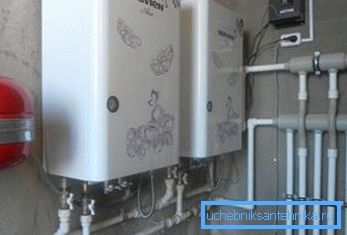

3. Monte edilmiş bir gaz kazanı 2 devre ile bağlamak için ek bir ekipman gerekmez. Tasarım ve tam donanımlı. Cihazı, evde ısıtma sisteminin radyatörlerine bağlamanız yeterlidir. Gaz duvar kazanı tek bir polipropilen devresi ile evde ısıtma sistemine bağlandığında, iş benzer şekilde yapılır. Sadece bu durumda sadece ısıtma sistemi dikkate alınır.

1. Dış mekan modelleri için, genellikle ek ekipmanın kurulumu gereklidir. Örneğin, ikili devre için sirkülasyon pompaları, kaba ve ince filtreler, genleşme tankı gerekir. Kurulum ve hidrolik oklar da gerekebilir.

İpucu: Uçucu tipte bir gazlı gaz yakıtlı buhar kazanı ısıtma sistemine bağlıysa, bir elektrik kesintisinden sonra durdurulmaması gereken soğutma sıvısının sirkülasyonunu kontrol edecek bir baypas takılmalıdır.

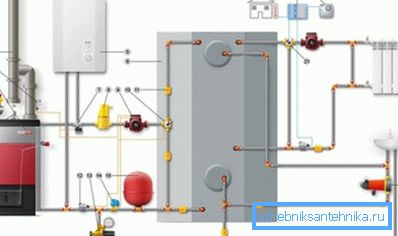

Yakacak odun-elektrik kazan

Ekipman bağlama, paralel ve sıralı bir şekilde gerçekleştirilir. Bu, soğutma sıvısının sistemde sürekli ısıtılmasını sağlamak için gereklidir.

Bunu yapmak için aşağıdakileri yapın:

1. Ana ısı kaynağı katı yakıtlı bir kazandır. Gün boyunca soğutucu akışkanın normal ısıtmasını sağlamalıdır.
2. Gece vakti ve yakıt tükendiğinde elektrik kazanı otomatik olarak açılmalı ve ana kaynatıcı tekrar çalışmaya başlayana kadar sistemdeki soğutucu sıvıyı ısıtmaya devam etmelidir.

Bunu başarmanın birkaç yolu vardır, ancak asıl bir ejektör kullanmaktır. Bu durumda, bir ön koşul - kazan küçük bir açıda monte edilmelidir, daha sonra soğutucu akışkanın ters çevrimi olmayacaktır.

İpucu: Pelet ısıtma kazanı ısıtmayı bağlarken aynı yöntem kullanılabilir.

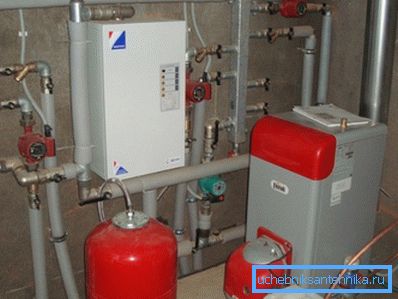

Dizel kazan

Bu durumda, soğutucunun sabit sirkülasyonunu ve ısıtma sisteminin normal çalışmasını sağlamak için ek ekipman gereklidir:

• genleşme tankı;
• sirkülasyon pompası - dönüş hattında ayarlanır;
• su toplayıcı - kazan, geniş bir alanı, birkaç katlı veya farklı ısıtma devrelerini ısıtmak için tasarlanmışsa gereklidir.

İpucu: yakıt deposunu bağlarken, yakıt pompası ve depolama tankının kurulumunu dikkate alın.

Tek bir devrede katı yakıt ve dizel yakıtlı kazanın seri olarak toplanması mümkündür. Ana yakıt kaynağı katı yakıt ekipmanıdır, soğutma sıvısının ısıtma yoğunluğu azalmaya başladığında, dizel ısıtıcı aktif hale gelir.

En son modeller gerekli tüm otomasyona sahiptir, bu nedenle doğru ayarlarda operatörün müdahalesi en az düzeyde olacaktır. Kurulumdan önce, ekipman borularının ısı akümülatörlü bir ön hesaplamasını yapmak gereklidir.

Sonuç

Bir ev veya endüstriyel tesis için herhangi bir ısıtma sisteminin çalışması, bu durumda ısıtma kaynağının doğru kaynağına bağlıdır. Evrensel bir plan yoktur, bu yüzden her durumda bir ön hesaplama yapmak gereklidir.

Isıtma devrelerinin sayısını, kazanın kurulumunu - zeminde veya duvarda ve diğer faktörleri hesaba katmak gerekir. Eğer kendinizden şüphe duyuyorsanız, ısıtma teknisyenlerinden yardım almak daha iyidir. Makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
