Isıtma kontrol ünitesi: fonksiyonlar, cihaz, avantajlar

Modern ısıtma kontrol sistemi, ısıtma işleminin uzaktan kontrolünü sağlamak için ekipman çalışma modlarını ayarlamak, önemli enerji tasarrufu sağlamak için en karmaşık ve gelişmiş programları ve programları uygulamanıza olanak tanır. Isıtma kontrol ünitesini yapısal ve operasyonel özellikleri ve avantajları açısından değerlendirmek istiyoruz.

Otomatik kontrol ünitesi

randevu

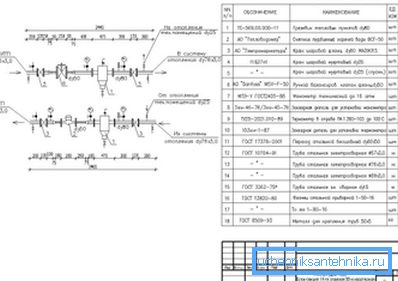

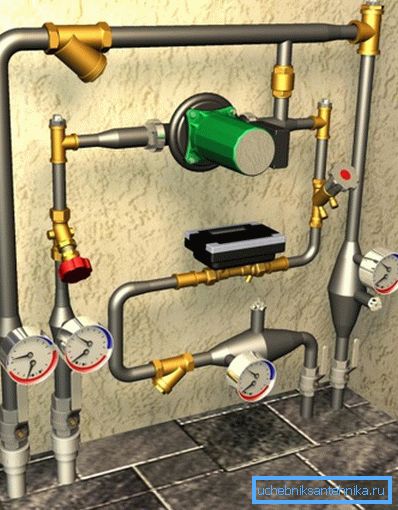

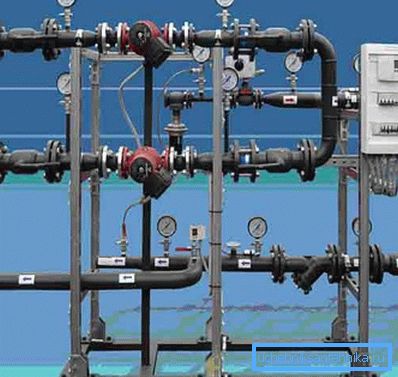

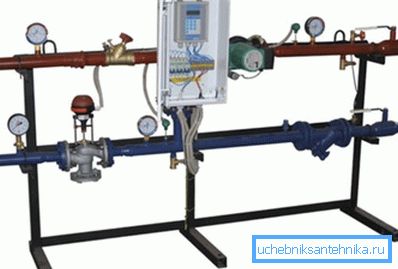

Otomatik kontrol ünitesi, odadaki sıcaklık göstergelerine, caddeye, devrenin besleme ve geri dönüş borularına bağlı olarak, ısıtma sisteminde dolaşan soğutucunun parametrelerini kontrol etmek için tasarlanmış bireysel bir ısı noktasıdır.

Buna ek olarak, sistem acil durumlardan korunma, ekipman çalıştırma modları değiştirme, GSM ısıtma kontrolü yapmanızı sağlar. Bir arıza veya anormal bir durum söz konusu olduğunda, modül, SMS mesajlarıyla e-posta listesindeki tüm aboneleri haberdar edebilir.

Ancak, bu tam bir işlev listesi değildir.

Kontrol düğümü şunları sağlayabilir:

• Isıtma sisteminin sirkülasyon pompasının modları ve çalışma parametreleri, belirli bir soğutucu akış hızı;
• Arz ve dönüş boru hatlarının belirli bir sıcaklık programının bakım ve yürütme sürecinin izlenmesi. Bu, sistemin aşırı ısınmaya ve aşırı soğumaya karşı korunmasına yardımcı olur;
• Tedarikte belirli bir sabit basınç farkını korumak ve binaya geri dönmek, Normal modda tüm otomatik ekipmanlara normal olarak çalışmayı sağlayan şey;
• İnce ve kaba ısı taşıyıcı temizliği;
• Tüm sistem performans göstergelerinin görsel kontrolü: anahtar alanlardaki sıcaklıklar, düğümün giriş ve çıkışındaki basınç farklılıkları, belirli bir çalışma modu, alarmlar;

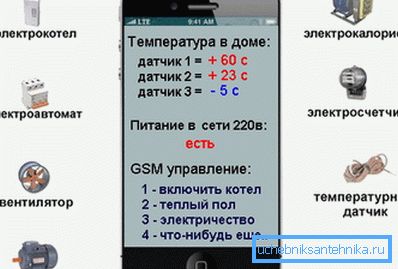

• Telefonla ve internet üzerinden ısıtmanın uzaktan kontrolü;
• Ek sensörlerin yardımıyla oda, alarm, giriş kapıları ve kapıların uzaktan kumandası.

Dikkat edin! Böyle bir sistemi kurmak için, kazan ve diğer ekipman elektronik kontrole uyarlanmalıdır. Bu şema ile mekanik valflere sahip eski çerçeveler çalışmayacaktır.

Cihaz ve çalışma prensibi

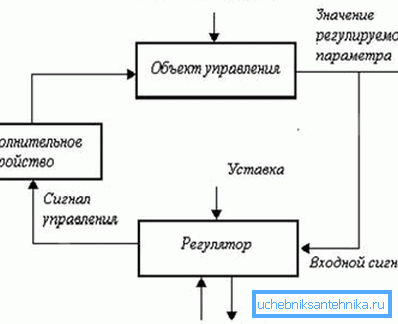

Herhangi bir otomatik kontrol sisteminin yapısı bu gibi düğümleri içerir:

1. Sistemin çeşitli kısımlarında gerekli verileri toplayan sensörler ve sensörler;
2. Sensörden alınan verileri hafıza kartına kaydedilen talimat (program) tarafından belirlenen değerlerle karşılaştıran kontrolörler ve işlemciler bir karar verir ve temelinde, yürütme mekanizmalarına komutlar verir;

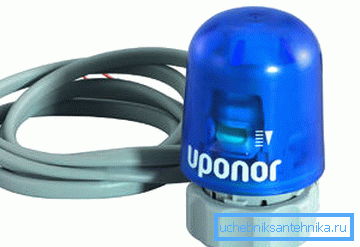

3. Kontrolörlerden komutları alan ve basit eylemler gerçekleştiren yürütme mekanizmaları - vanaları ve valfleri kapatın, ünitelerin gücünü artırın, ısıtma ekipmanının çalışma modlarını değiştirin, kırık düğümlerin acil kapanmasını gerçekleştirin.

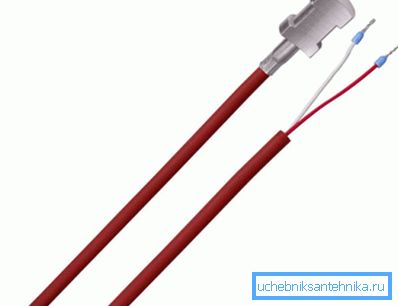

Sensörler, basınç ve sıcaklık sensörleri ve farklı işlemleri izlemenizi sağlayan ek sensörlerdir. En önemli sıcaklık sensörleri, soğutma sıvısı, odadaki ve caddede bulunan sıcaklık sensörleri, sıcaklık sensörleri ve sistemin girişindeki basınç sensörleri.

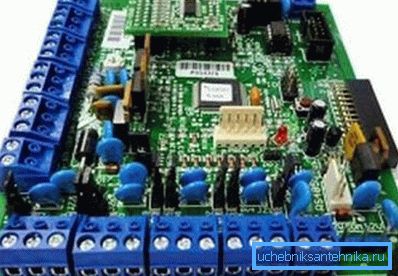

Denetleyicinin rolü, tüm sensörlerden bilgi okuyan düşük güçlü bir bilgisayar tarafından oynatılır. Sıcaklık koşullarını algılayan bir program, bir bilgisayarın hafıza kartına kaydedilir.

Kontrolör, elde edilen değerleri ayarlanmış olanlarla karşılaştırır ve eğer gerekirse, değişiklik yapmaya karar verir: soğutucu akışkanın belirli bir devreye yükseltilmesi, kazanın kapatılması veya başka bir çalışma moduna aktarılması vb.

Bir karar verirken kontrolör, bir veya daha fazla aktüatöre bir kontrol sinyali gönderir: röle, vana veya valf servo anahtarı, kombinin anahtarı veya elektroniği. Ayarlanan programa bağlı olarak, ısıtma kontrolü için GSM modülü belirli bir olay hakkında sahibine mesaj gönderebilir ve bir cevap beklemek bazı önlemleri alabilir.

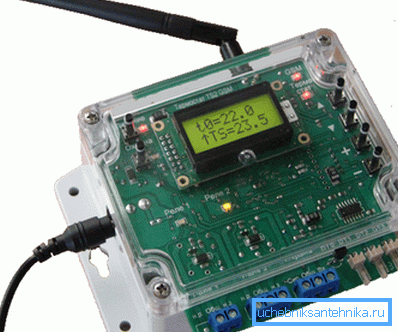

Bir kır evinde ısıtma, bilgisayara yerleşik özel bir modül kullanılarak GSM üzerinden kontrol edilir.

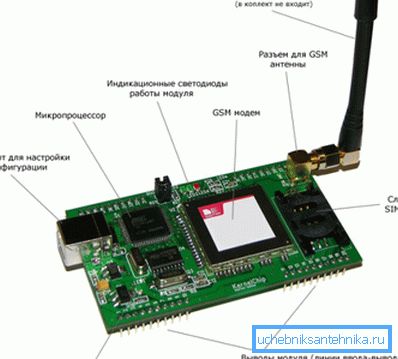

Bu modül aşağıdaki unsurları içerir:

• SIM kartın değiştirilmesi için yuva;
• Güç kaynağı ve pil;
• GSM modemi;
• Anten için konektör;
• Bir ISP'ye bağlanmak için LAN portu;
• bir mikro-işlemci;
• Hafıza kartı;
• Yapılandırma ve yapılandırma için USB konektörü;
• LED göstergeler veya sıvı kristal ekran;
• Veri toplama ve kontrol sinyalleri gönderme için giriş ve çıkışlarla irtibat grubu.

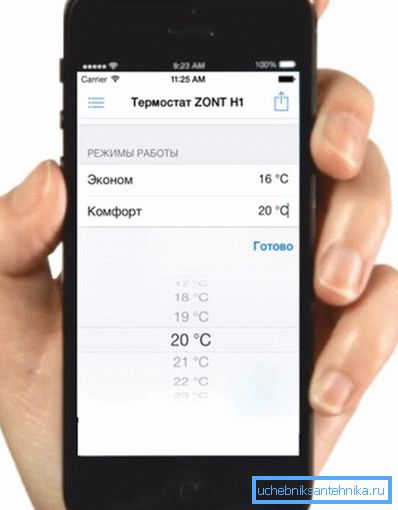

Dikkat edin! GSM kontrol modülü ile birlikte, bir cep telefonunun işletim sistemine kurulum için yazılım sağlanmalıdır. Program uzaktan iletişim kontrolörü ve operatörünü düzenlemeye yardımcı olacaktır.

avantajları

Otomatik ısıtma kontrol ünitesini kullanmanın avantajları nelerdir?

İletişim modülüne sahip modern bir kontrolör, aşağıdaki avantajları ve avantajları elde etmenizi sağlar:

• Sistemin gerçek zamanlı olarak hassas bir şekilde ayarlanması, uygun bir konfor seviyesi ile maksimum tasarruf sağlar;
• Odanın sıcaklığını ve iklimsel parametrelerini tam olarak elde edebilirsiniz, ne istediğinizi ve bunun için istenilen sıcaklık değerlerini ayarlamak yeterlidir;
• Acil durum modlarının ve anormal olayların anında bildirilmesi, işin güvenilirliğini ve güvenliğini önemli ölçüde artırır;
• Çalışma modunu kontrol etmenin yanı sıra, uzaktan kumandalı veya uzaktan kumandalı evden çıkma imkanının yanı sıra çalışma modlarını kontrol etme, ekipmanı uzaktan açma veya kapatma;
• Isıtma sisteminin kapalı olduğu bir kır evine kış ziyareti, soğuk bir odaya girmenizi, üniteyi eritmenizi ve oda ısınana kadar birkaç saat beklemenizi gerektirir. Şimdi önceden açmak ve zaman kaybetmemek için bir komut verebilirsiniz.

Kontrol sistemini kendiniz monte edebilir ve bağlayabilirsiniz - bunun için izin ve onay gerekli değildir. Üreticinin talimatlarına uyarak iş yapmak çok kolay. Kitin fiyatı, konfigürasyona ve üreticiye bağlı olarak 4 ila 40 bin ruble arasında değişebilir.

Dikkat edin! Modüllerin çoğu, ilave sensörlerin bağlanması için konektörlere sahiptir, bu sayede pencerelerin ve kapıların açılması, dinlemenin veya izlemenin ve diğer kullanışlı fonksiyonların kontrolünü organize etmek mümkündür.

Sonuç

Modern ısıtma sistemlerinin kontrolü ve yönetimi, operatörün uzaktan katılımı ile yazılım tarafından gerçekleştirilebilir. İletişim, GSM dijital hücresel iletişim veya İnternet üzerinden gerçekleştirilebilir. Videolarımızda bulabileceğiniz ek bilgiler.
