Isıtma kurulumu: otonom sistem bileşenlerini seçme konusunda

Bu makalenin konusu, özel evlerde ısıtma sistemlerinin kurulmasıdır. Isı ve ısıtma cihazlarının kaynağını seçme problemini ele alacağız. Ek olarak, sıcak bölgelerde uygulanacak oldukça sıra dışı bir ısıtma şeması ile tanışmamız gerekiyor.

Isı kaynağı

Böylece evin duvarları dikildi ve bir çatıyla kaplandı; Pencereler ve kapılar takılı. Isıtma hakkında düşünmenin zamanı geldi.

Yükleme işlemine devam etmeden önce, iki parametreyi hesaplamak mantıklı olacaktır:

• Termal güç için evin ihtiyacı;
• İşletme giderleri. Bunlar hem ısıtma ekipmanının gücüne hem de ısı kaynağına bağlıdır.

Ayrıca: ekipmanı koruma ihtiyacı önemli bir faktör olacaktır. Belli sebeplerden ötürü, en özerk modda çalışabilen bir cihaza öncelik vermeye değer.

ekonomi

Kilovat-saat sıcaklık başına maliyetin bir göstergesiyle popüler çözümlerin bir listesini veriyoruz.

Kullanım kolaylığı

Ancak özerklik ve bakım kolaylığı açısından derecelendirme:

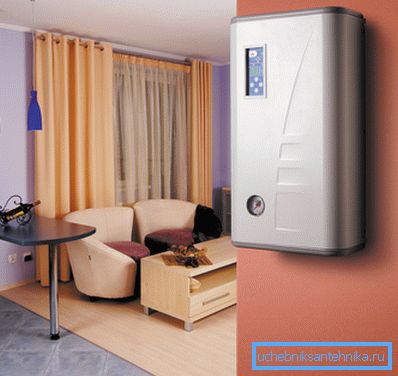

1. elektrik. Kazan ve diğer elektrikli ısıtıcılar, yanma ürünlerinin bakımını veya bertaraf edilmesini gerektirmez.

1. gaz. Otonomi neredeyse elektrikli kazan kadar iyidir.
2. solaryum. Dizel ısıtma sistemleri bakım gerektirmeden uzun süre çalışabilir; Bununla birlikte, çözümün dezavantajları, yüksek gürültü seviyeleri ve büyük miktarda yakıt depolama ihtiyacıdır.
3. Parçaları. Her birkaç günde, sığınağı yüklemek ve kül tablasını temizlemek gerekir.
4. Kömür, odun. Her birkaç saatte bir çare gereklidir.

Gaz, verimlilik ve kullanım kolaylığı açısından açıkça ön plana çıkıyor. Gaz şebekesi olmayan yerleşim yerlerinde yaşayanlar ne yapmalı?

Uygunluk ana seçim kriteri ise, seçimimiz elektriktir. Yerden ısıtma sistemleri ve kızılötesi ısıtıcılar kullanılarak işletme maliyetleri önemli ölçüde azaltılabilir.

Odanın hacmindeki ilk daha rasyonel olarak ısı dağılımı; Bu, rahat bir sıcaklık için eşiği önemli ölçüde azaltmayı mümkün kılar.

Eğer karlılık önce gelirse, burada katı yakıtlı bir yakıt kazanı arasındaki süreyi arttırmanın birkaç yolu vardır.

• Sözde piroliz kazanları yakıt yakma işlemini iki aşamaya ayırmaktadır. İlk başta, sınırlı sayıda hava erişimi olan smolders; Daha sonra, yanıcı olmayan yanmanın yanıcı ürünleri ayrı bir odada yakılır. Bu sayede, 10 saate kadar çırpma arasındaki süreyi arttırıp düşük güçte verim düşüşünden kurtulabilirsiniz.
• Üst yanma kazanları, yakıtın yanması işleminin alttan üst yükleme yüzeyine aktarılmasını sağlar. Kül, yanma ürünlerinin yukarı doğru akışıyla taşınır. Bu tipteki ürünlerin en iyi örnekleri 25-30 saat içinde otonom çalışma yeteneğine sahiptir.
• Son olarak, devreye yerleştirilen bir ısı akümülatörü (su ile büyük bir ısı yalıtımlı tank), kazanı çürütmeden ev içinde biriken ısıyı ısıtmak için uzun bir süre sağlar.

Havadan gelen ısı

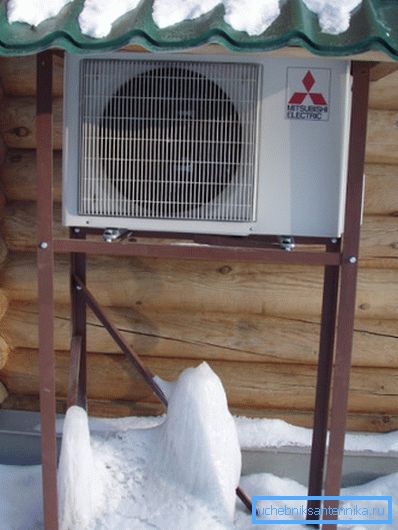

Kış sıcaklıklarının -10 - -15C'nin altına düşmediği bölgelerde, gaz yokluğunda klimalar genellikle evleri ısıtmak için kullanılır. İnverter klima, harcadığı her kilovat saat elektrik için bir eve 4-5 kilowatt-saat ısı pompalayabilir.

Hesaplanması kolay olduğundan, bu durumda işletme maliyetleri odun veya kömürün maliyetine eşittir; Aynı zamanda, sistemin ayarlanmasının özerkliği ve esnekliği en azından modern bir elektrikli kazanın seviyesinde olacaktır.

Bu tip ısıtıcılar montajı, oda başına 4-6 bin maliyete mal olacak ve bu da su ısıtmanın kurulum maliyeti ile oldukça benzer. Biraz daha yüksek bir ekipman maliyeti (bir invertör için 9000 BTU'luk bir kapasiteye sahip 22 - 25 bin arasında), yakıt tasarrufu sağlayarak kendini hızlı bir şekilde karşılayacaktır.

Isıtma cihazları

Bununla birlikte, su ısıtmaya geri dönelim. Özerk bir sistemde hangi ısıtma cihazlarının kullanılması daha iyidir?

Çalışacakları koşulları hatırlayalım.

• Otonom devrede normal sıcaklıklar, tedarikte 70–80 ° C ve dönüş hattında 50–60'tır.
• Basınç - 1 ila 2 atmosfer (kgf / cm2).
• Ev sahibinin sağduyusu eşliğinde su darbesi tamamen dışlanmış.

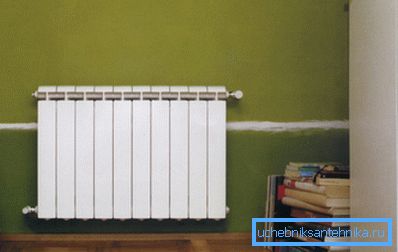

Eğer öyleyse - hafif bir kalple alüminyum kesit radyatörleri tercih edebilirsiniz.

Büyük bir güvenlik marjına sahip değildirler (kural olarak, çalışma basıncı 9–16 kgf / cm2'dir); ama diğer özellikler övgü dışındadır:

1. Isı transferi bölüm başına 200 ve daha yüksek watt'a ulaşır.

Nüans: Üreticiler, radyatör ve odadaki hava arasındaki sıcaklıkların deltasını ısı derecesini 70 dereceye eşit olarak gösterir. Deltanın yarısında, ısı çıkışı yarıya iner.

1. Pillerin görünümü, odadaki herhangi bir tasarıma uymasını sağlayacaktır.
2. Bölüm maliyeti nadiren 300 - 350 rubleyi geçiyor.

borular

Kendi ellerinizle ısıtma yaparken hangi boruları tercih etmelisiniz?

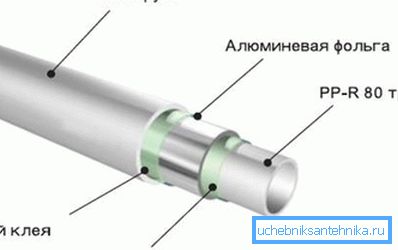

• Takviyeli polipropilen sıralı (tee) kablolama için en uygun seçim olacaktır.

• Isıtma sistemi, kolektör kablo tesisatı ile monte edilmişse, sık sık bağlanmış polietilen veya metalik plastik boruların sık sık kullanılan pres parçaları kullanılır.

Genel durumda çap seçimi için hidrolik hesaplama yapılmalıdır; Ancak, binanın küçük bir alanı ile (kat başına 150 m2'den fazla değil), aşağıdaki değerlere odaklanabilirsiniz:

Bir uyarı: dükkanlarda, borular genellikle içten değil, dış çaptan etiketlenir. Kural olarak, bir adım daha vardır: örneğin, 20 mm'lik bir iç çapa sahip olan polipropilen borunun dış çapı 26 mm'dir.

Ek elemanlar

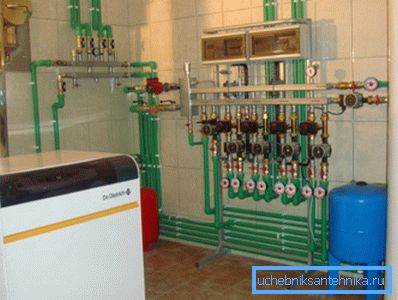

Kapalı tip ısıtma sistemlerinin kurulumuna bazı ek elemanların montajı eşlik eder.

Onlara kısa bir liste veriyoruz.

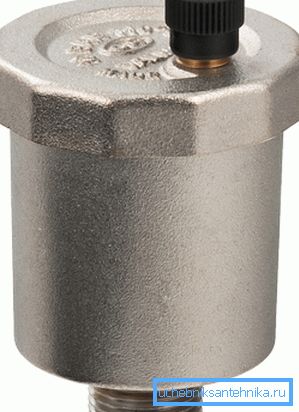

• Otomatik hava çıkışı, soğutma sıvısı kaynatıldığında hava fişlerini ve buharı devreden çıkarır.

• Genleşme tankı, sıcaklığı değiştiğinde soğutma sıvısı hacmindeki bir değişikliği telafi eder. Tankın seçimi için en basit talimat şu şekildedir: hacmi, devredeki soğutucu miktarının 1 / 10'u kadar alınır.
• Emniyet valfi, tank dolu olduğunda aşırı basıncı azaltır.
• Basıncı görsel olarak izlemek için bir basınç göstergesi kullanılır.
• Devrede bir sirkülasyon pompası dolaşır.

Merakla: Bu elemanlar genellikle modern kazanların bir parçası olarak tedarik edilir.

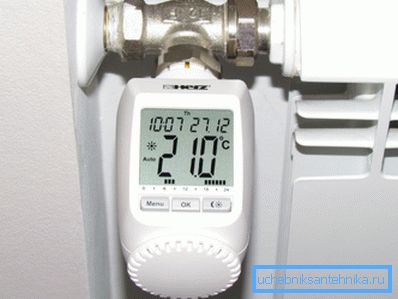

• Ayrı radyatörler, kıskaçlar ve kesme vanaları ile tedarik edilir. Daha uygun (ama daha pahalı) termostatik kafalar boğaz yerine kullanılabilir.

• Devrenin üst noktalarına ek hava kanalları monte edilir ve alt kapaklarda atık vanaları monte edilir.

Sonuç

Modern otonom ısıtma sistemlerine yönelik kısa bir yolculuğumuzun okuyucuya kendi ihtiyaçları için ekipman seçmesinde yardımcı olacağını umuyoruz. Her zaman olduğu gibi ekli videoda ek bilgi bulunabilir. İyi şanslar!
